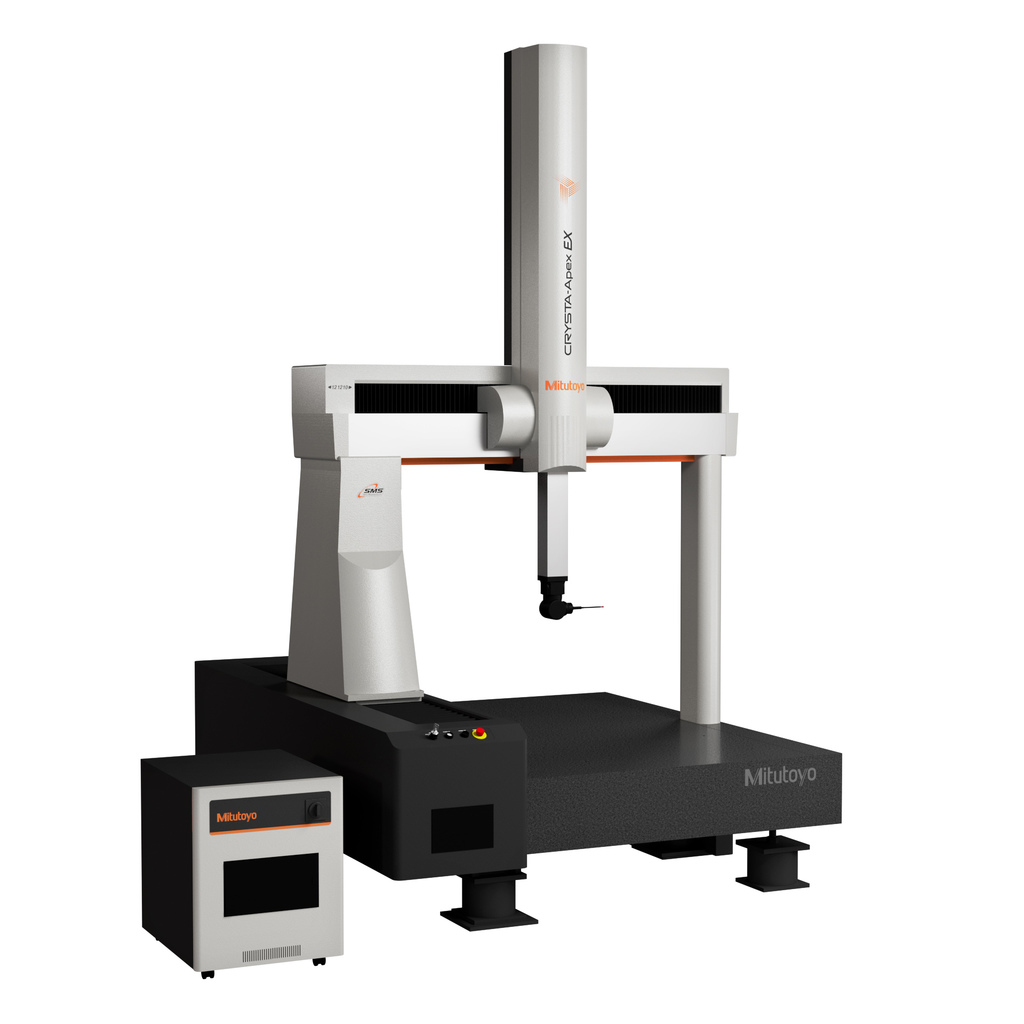

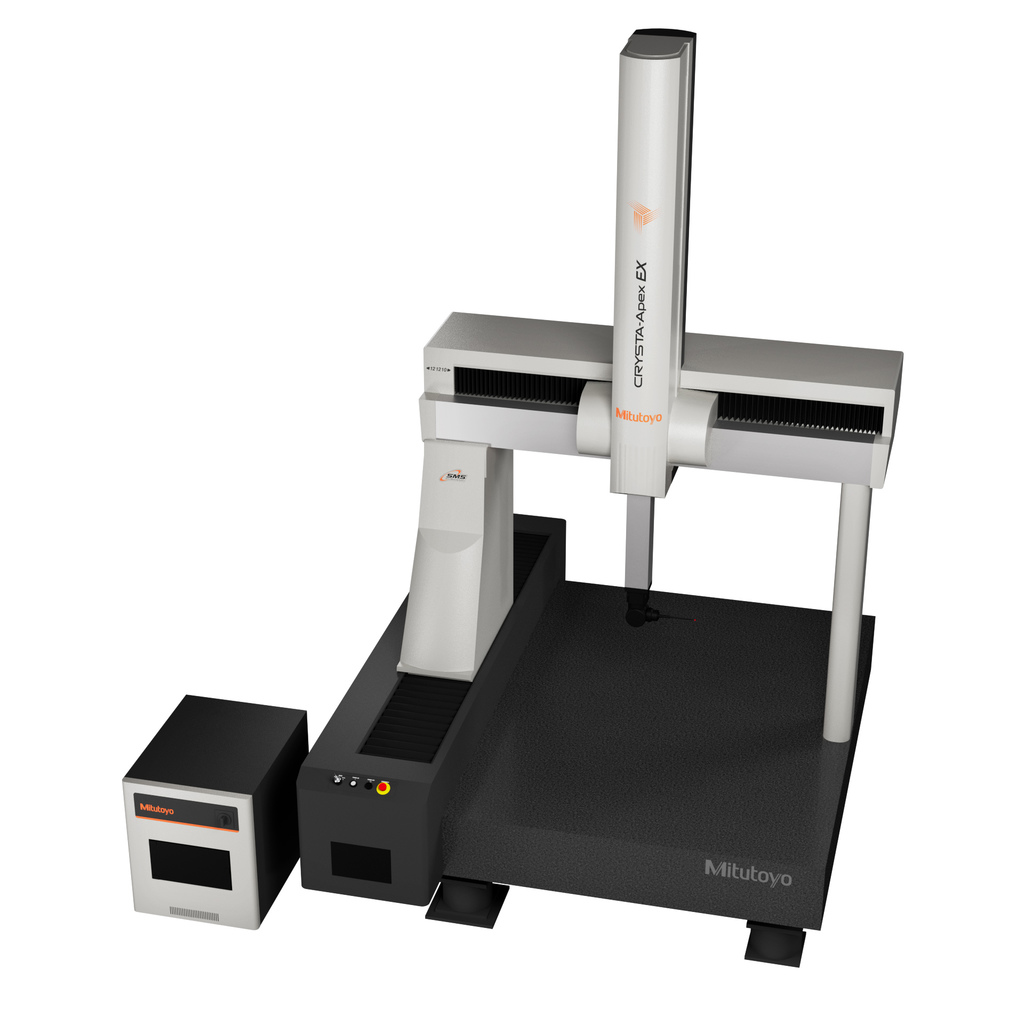

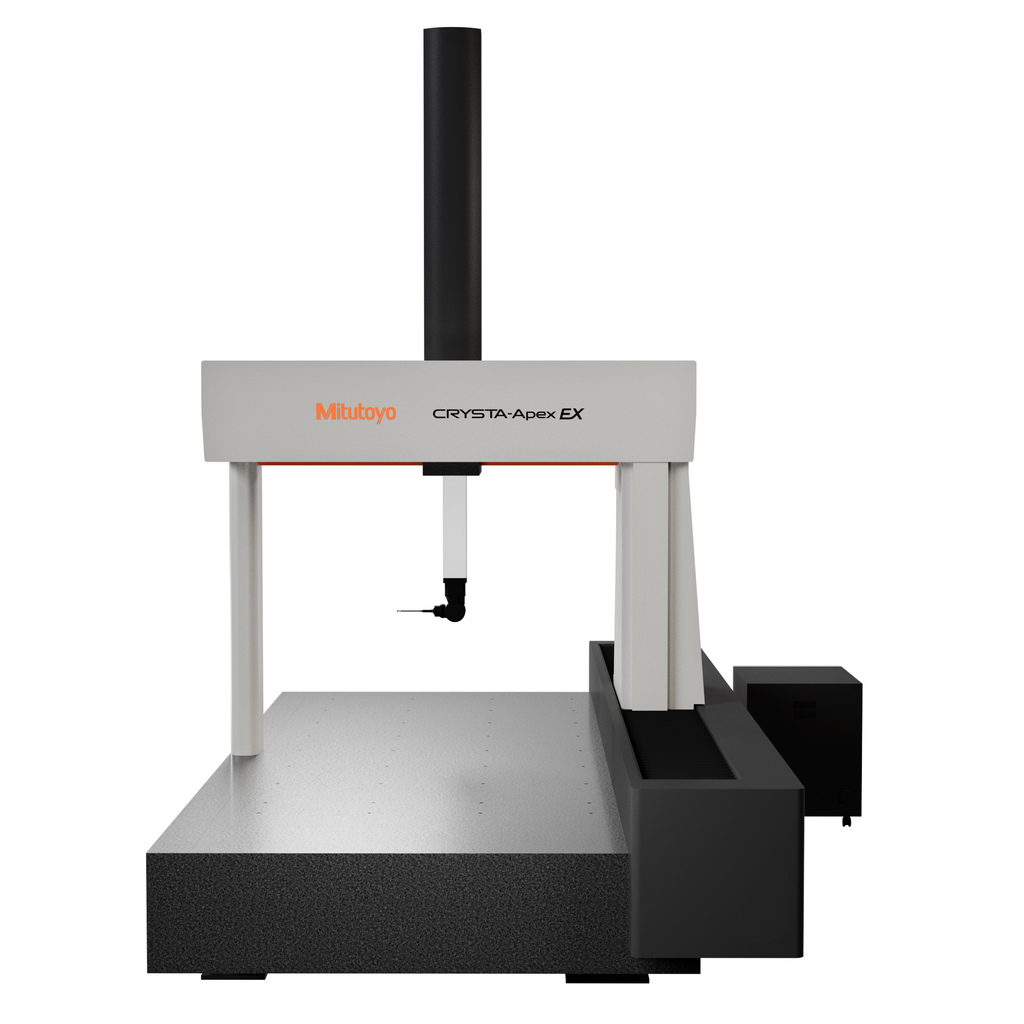

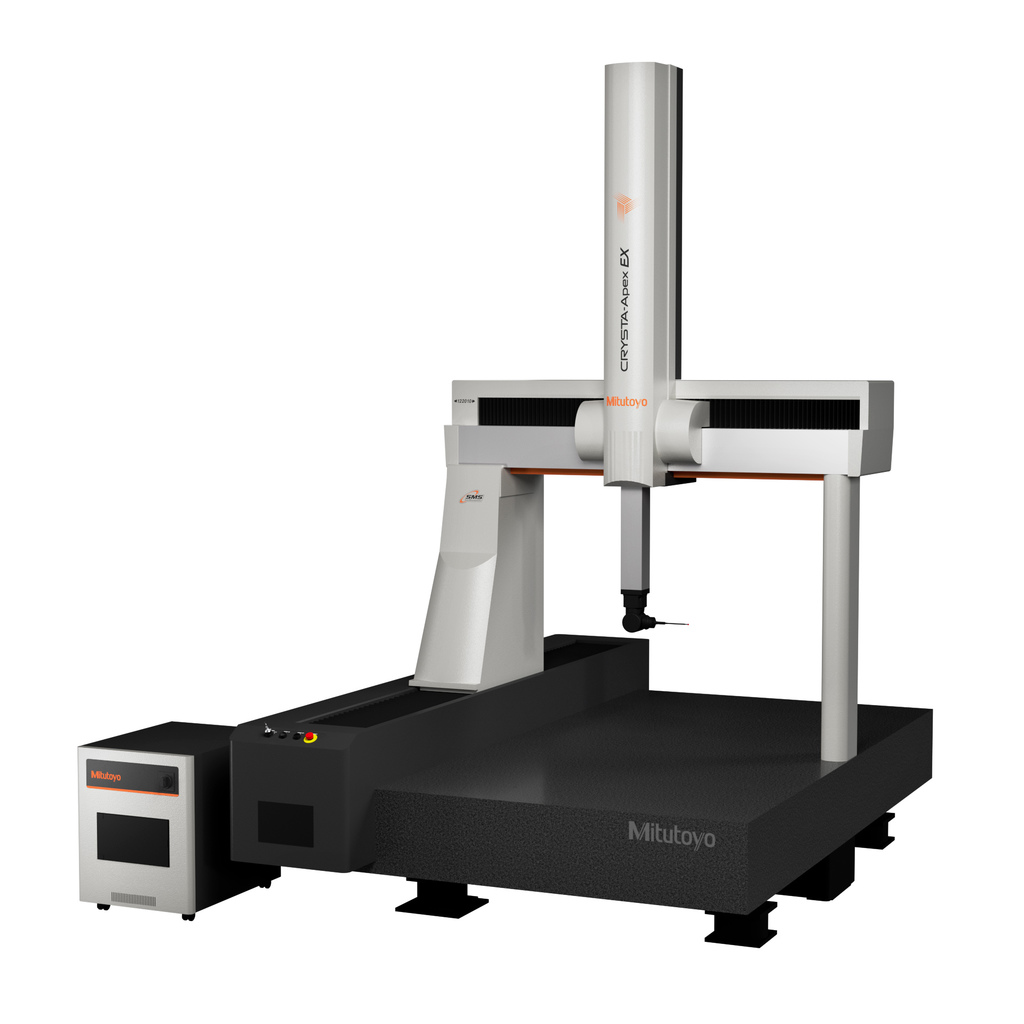

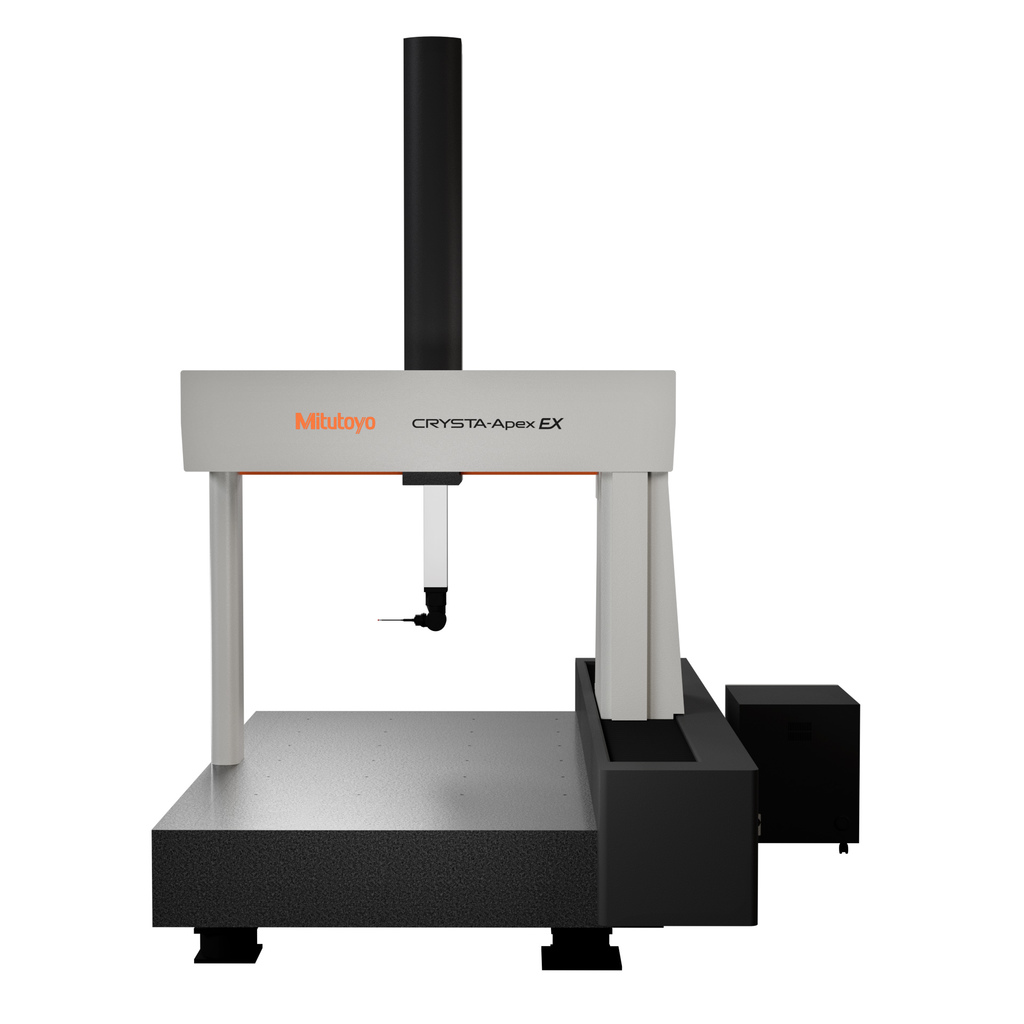

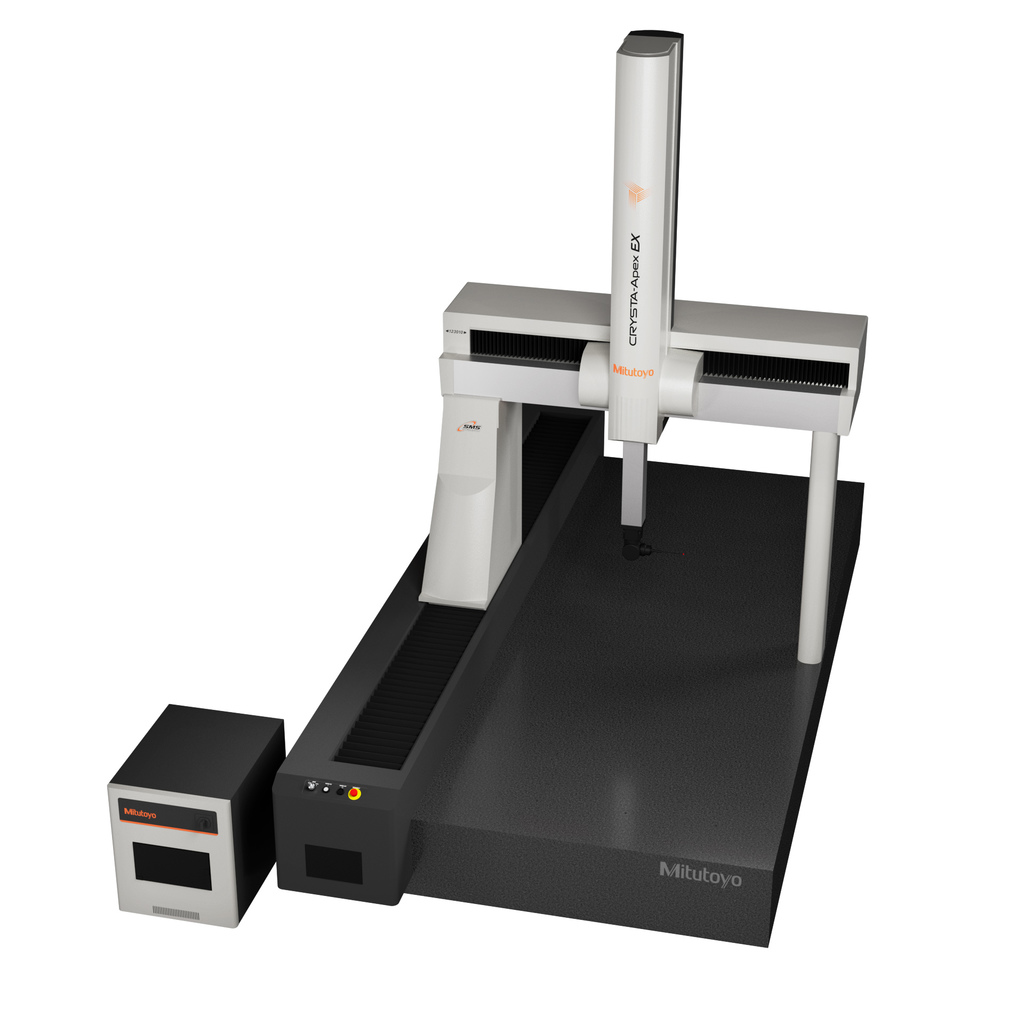

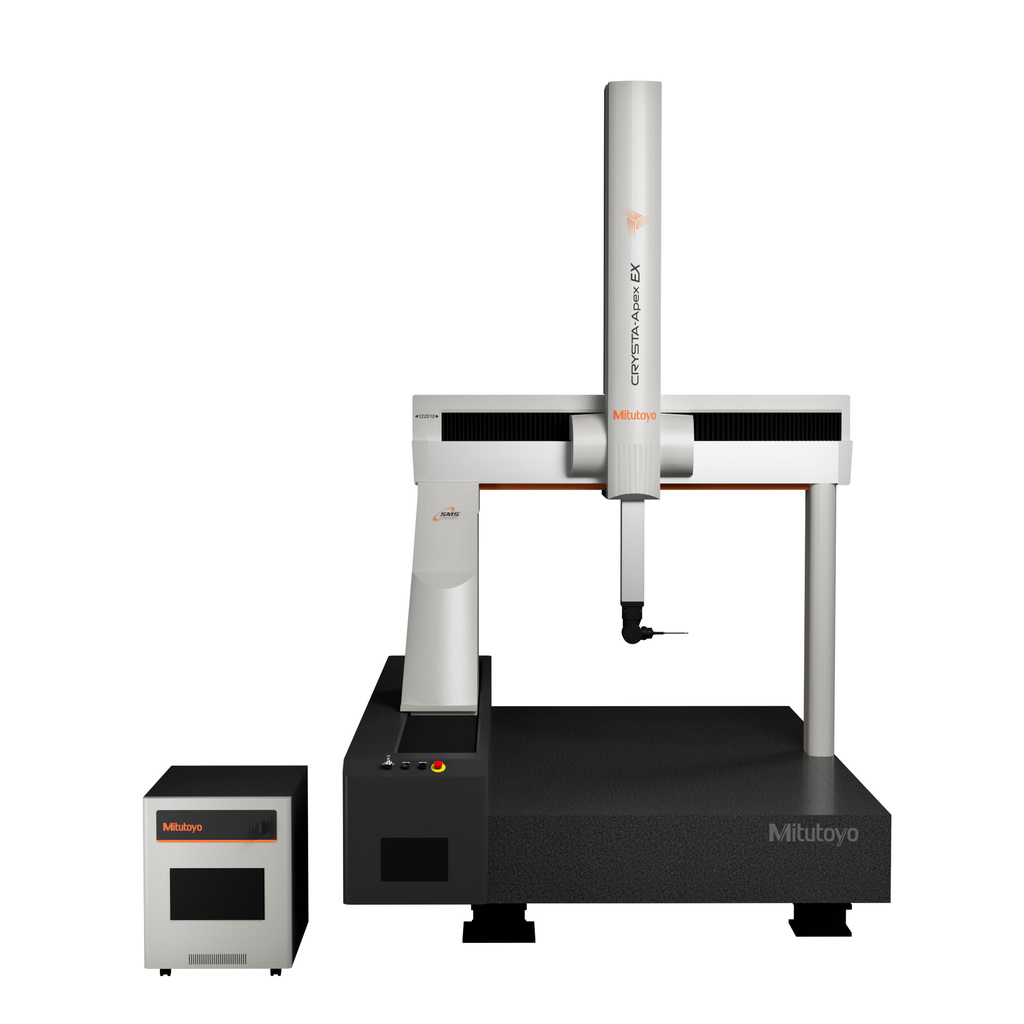

5軸スキャニングプローブ搭載三次元測定機 CRYSTA-Apex EX1200Rシリーズ

最小表示量(mm) : 0.0001 測定範囲 X軸(mm) : 1200 測定範囲 Y軸(mm) : 2000 測定範囲 Z軸(mm) : 960

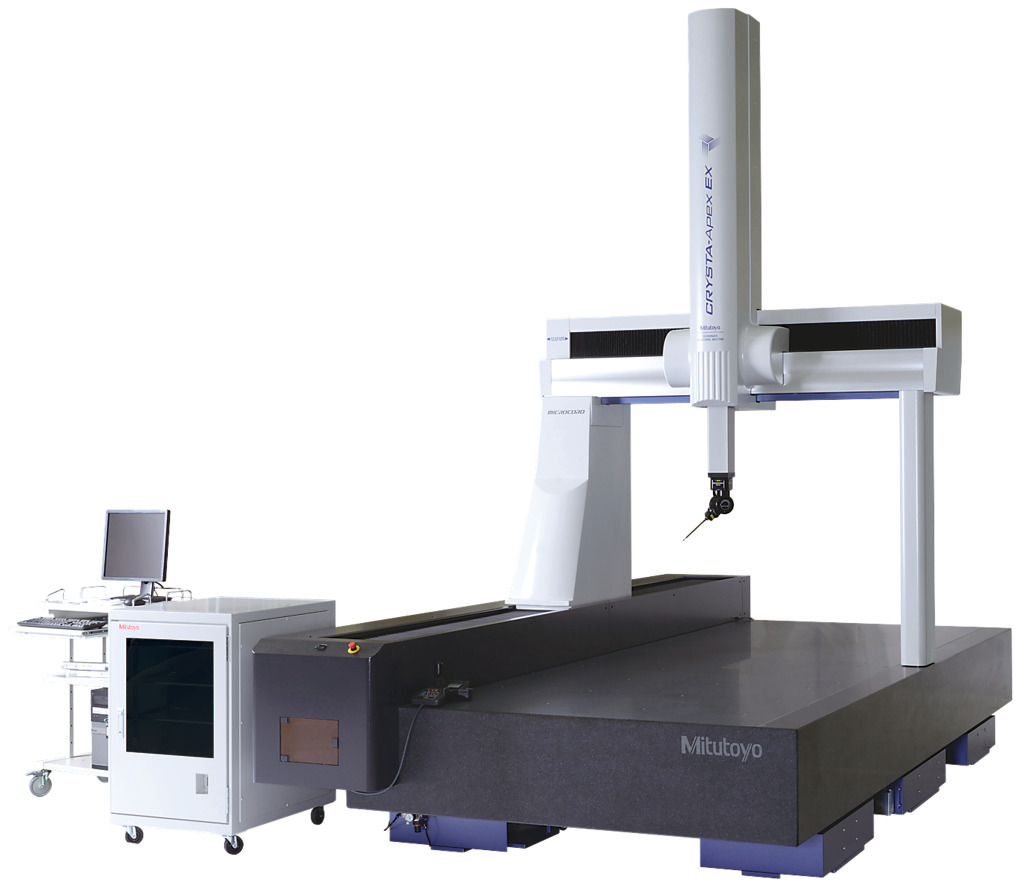

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_CRYSTA-ApexEX123010R_202106_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

5軸制御スキャニングプローブヘッドREVO-2を搭載したCNC三次元測定機です。

商品バリエーション

主な特長

  • CRYSTA-Apex EX 1200Rシリーズは5軸制御スキャニングプローブヘッドREVO-2を搭載したCNC三次元測定機です。
  • 5軸動作により角度変更の時間短縮が可能です。また、あらゆる角度への位置決めができるため、複雑なワークへのアクセスも容易になり、プログラミング時間、測定時間の短縮が可能です。
  • 5軸制御超高速スキャニング(最大500mm/s)が可能です。3軸制御スキャニングと比較して圧倒的な速さで測定することができます。また、最大4000点/秒の高速サンプリングが可能なため、高速スキャニング測定時も高密度での測定点の取得が可能です。
  • 内部的にレーザーセンシング技術を使用することにより、ロングスタイラス使用時(最大500mm※)でも高精度測定が可能です。※プローブ回転中心からスタイラス先端までの距離

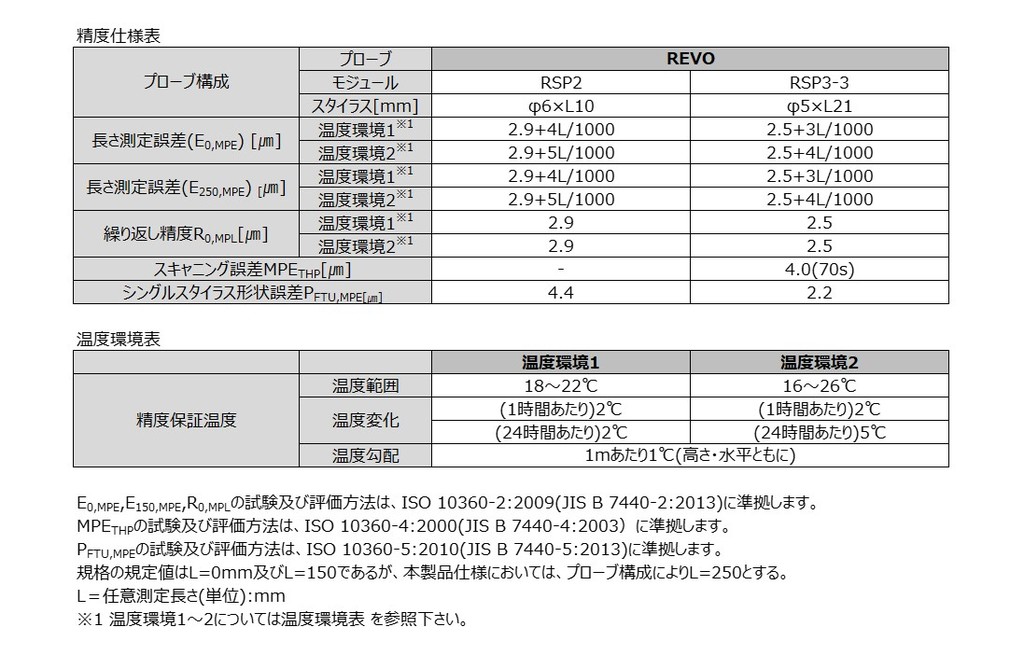

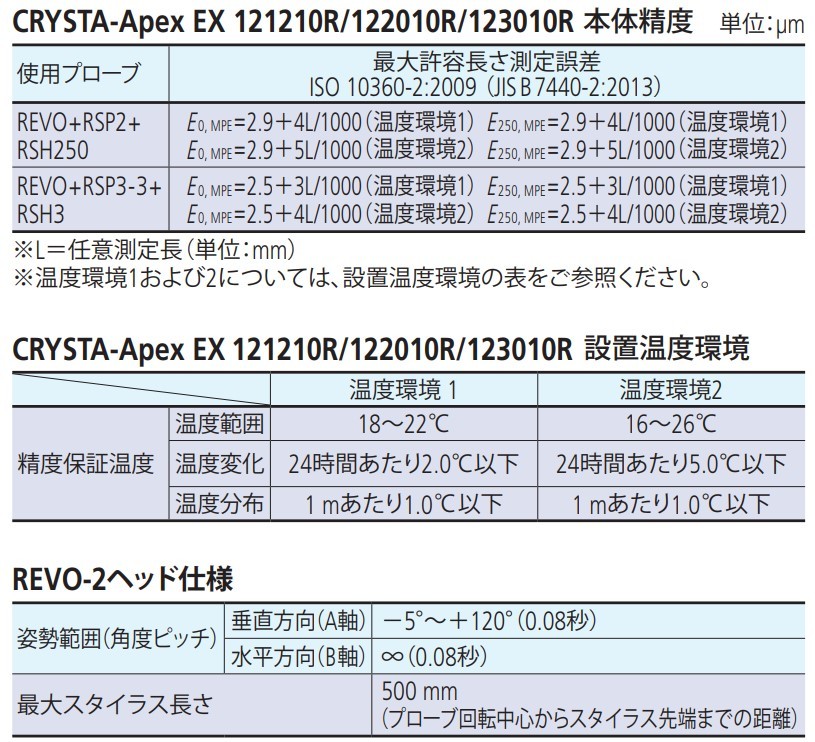

仕様

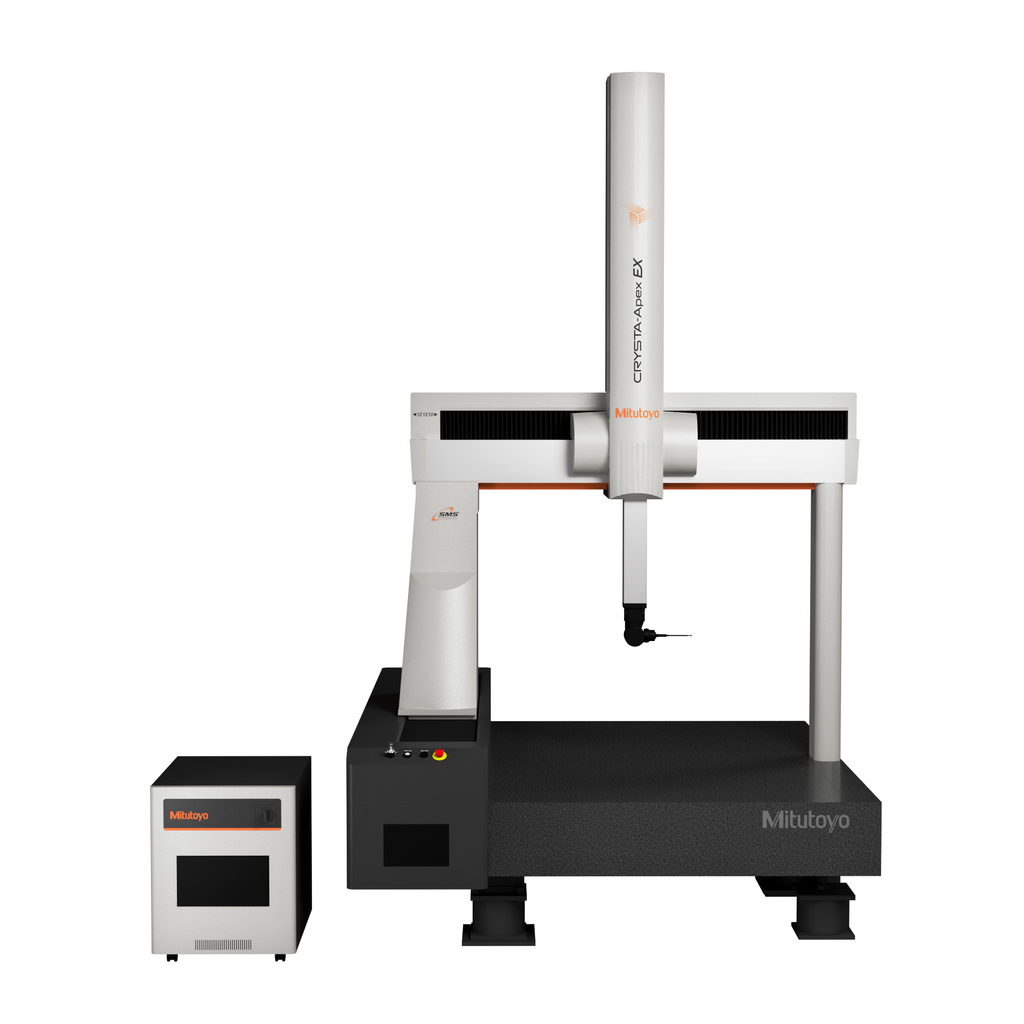

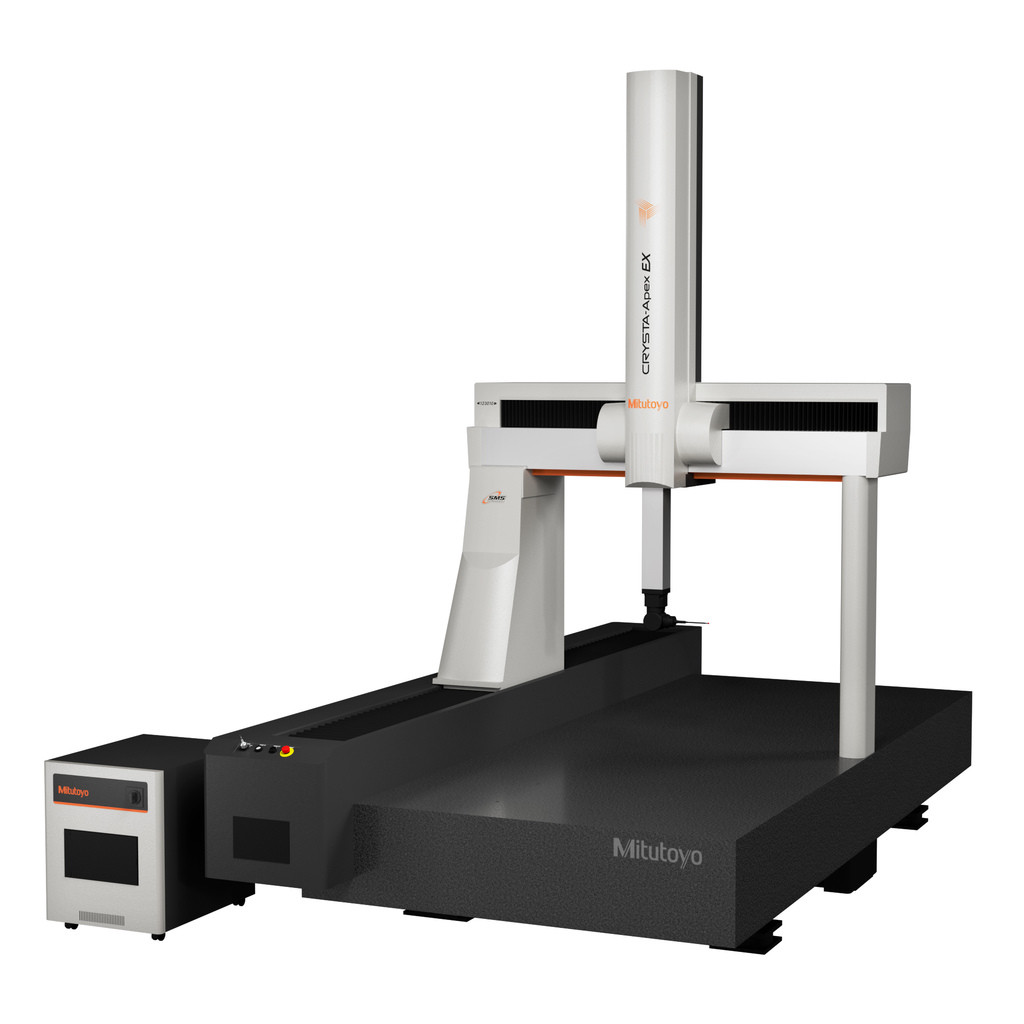

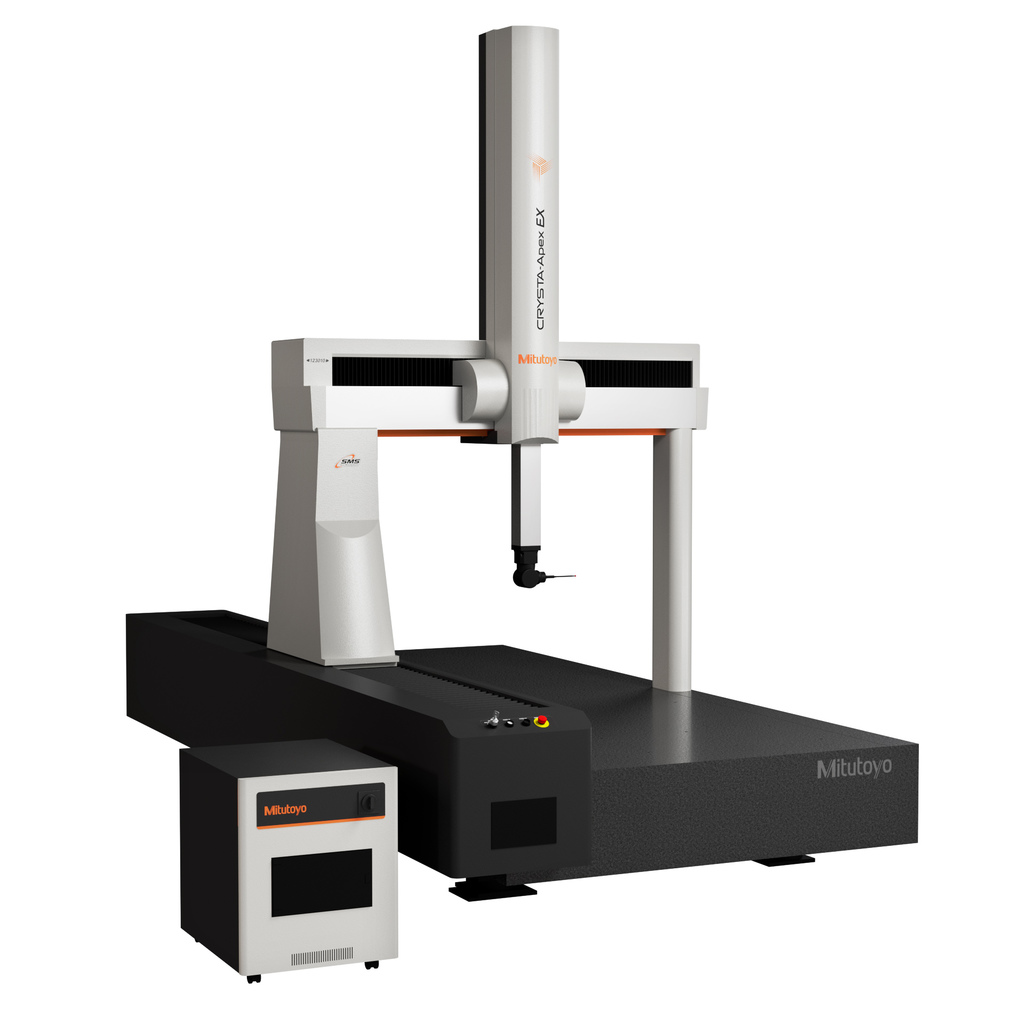

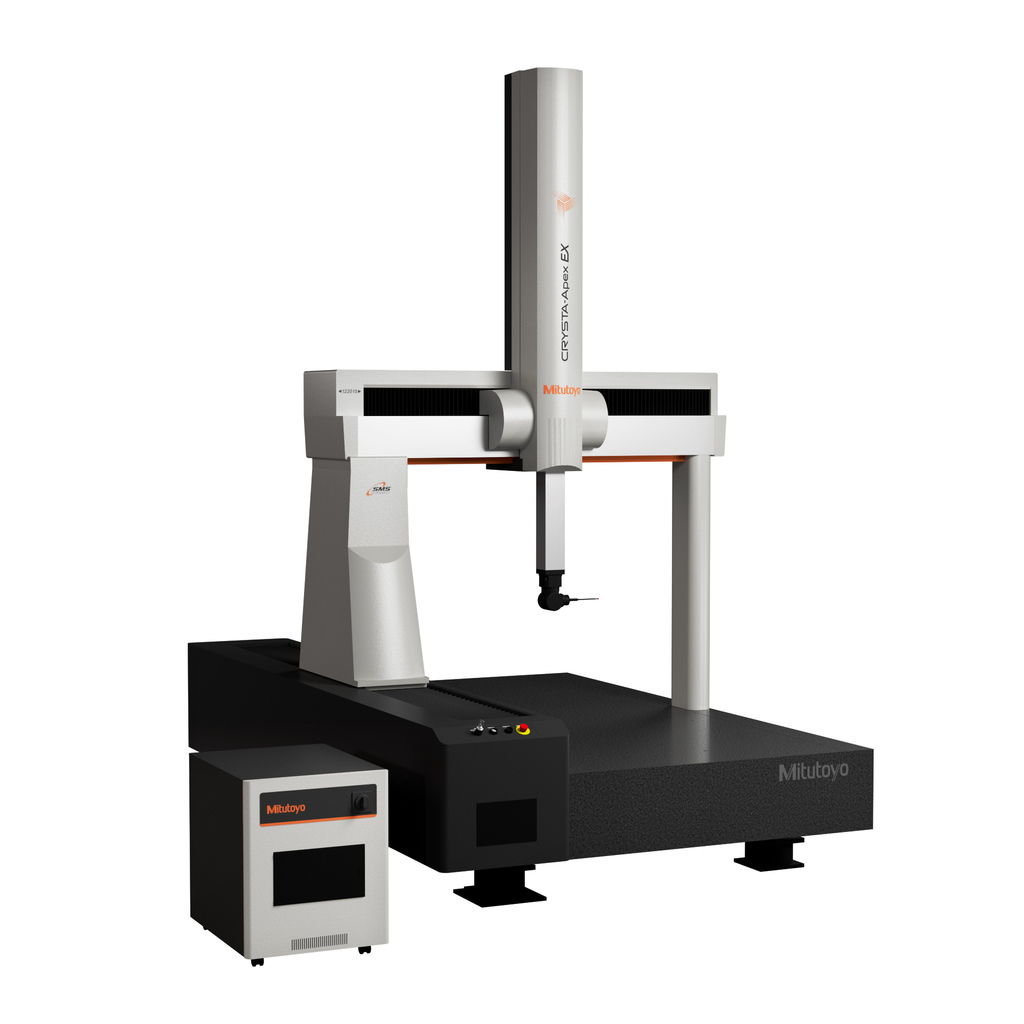

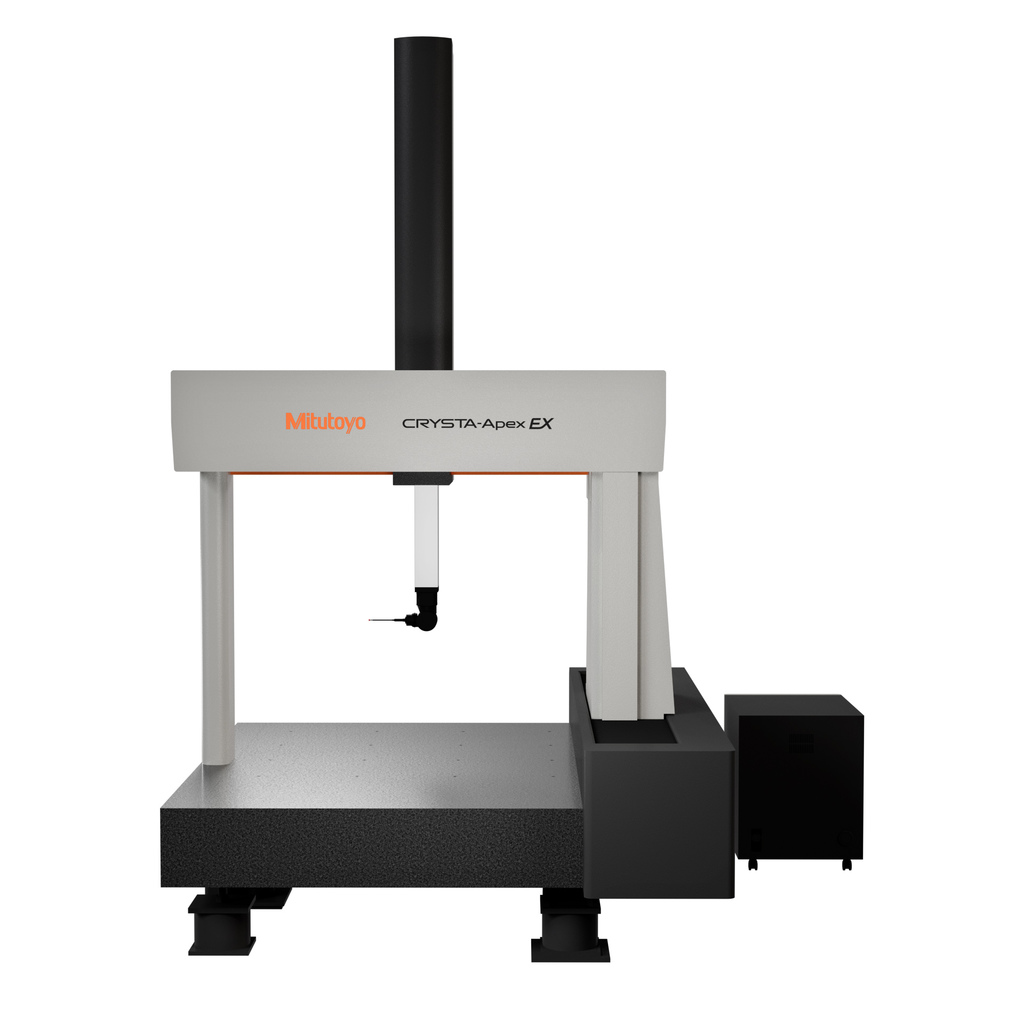

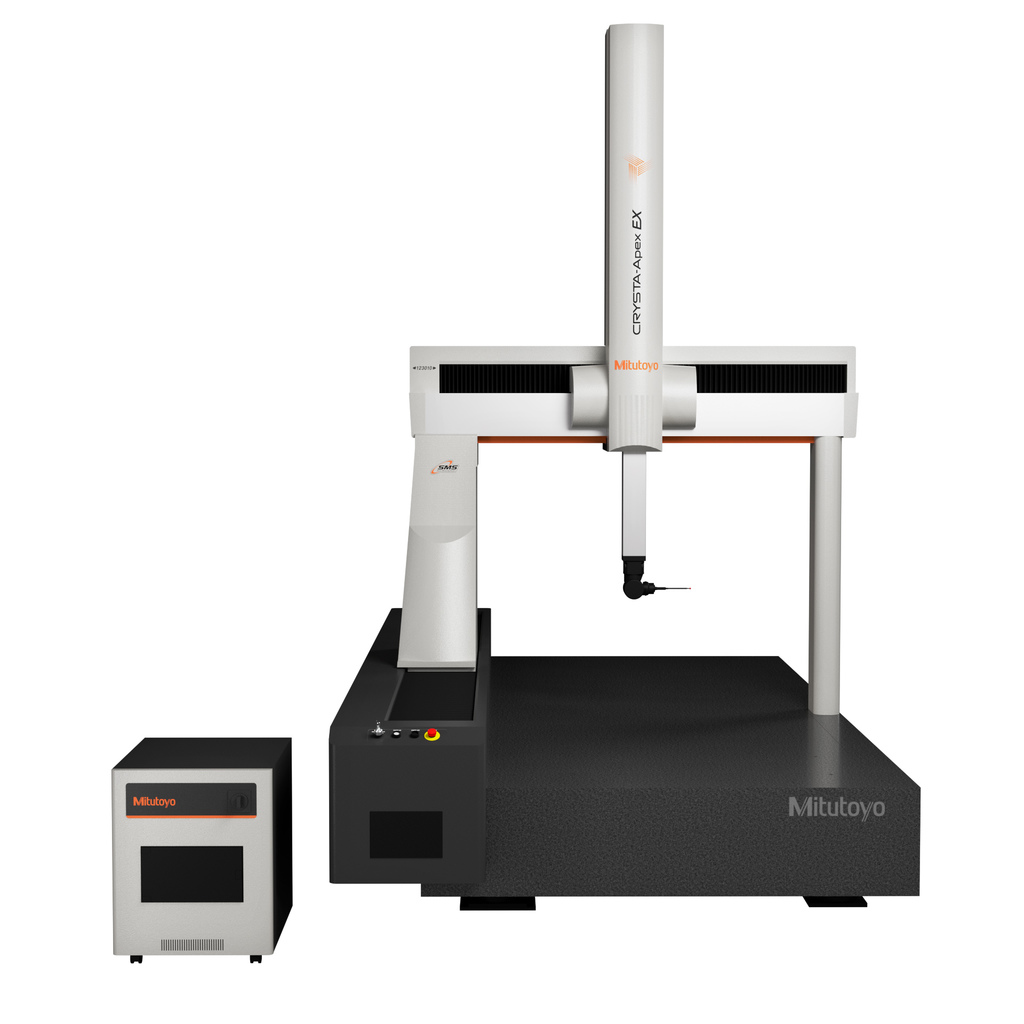

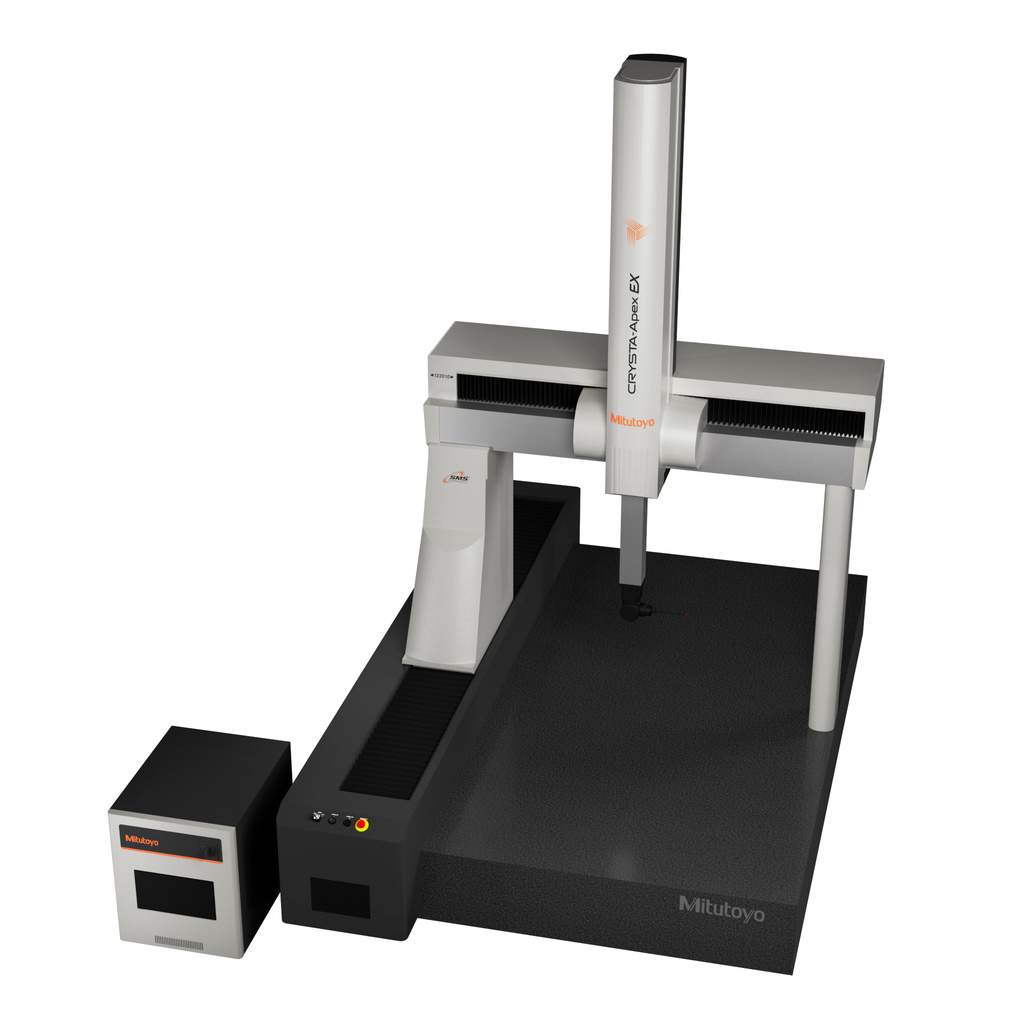

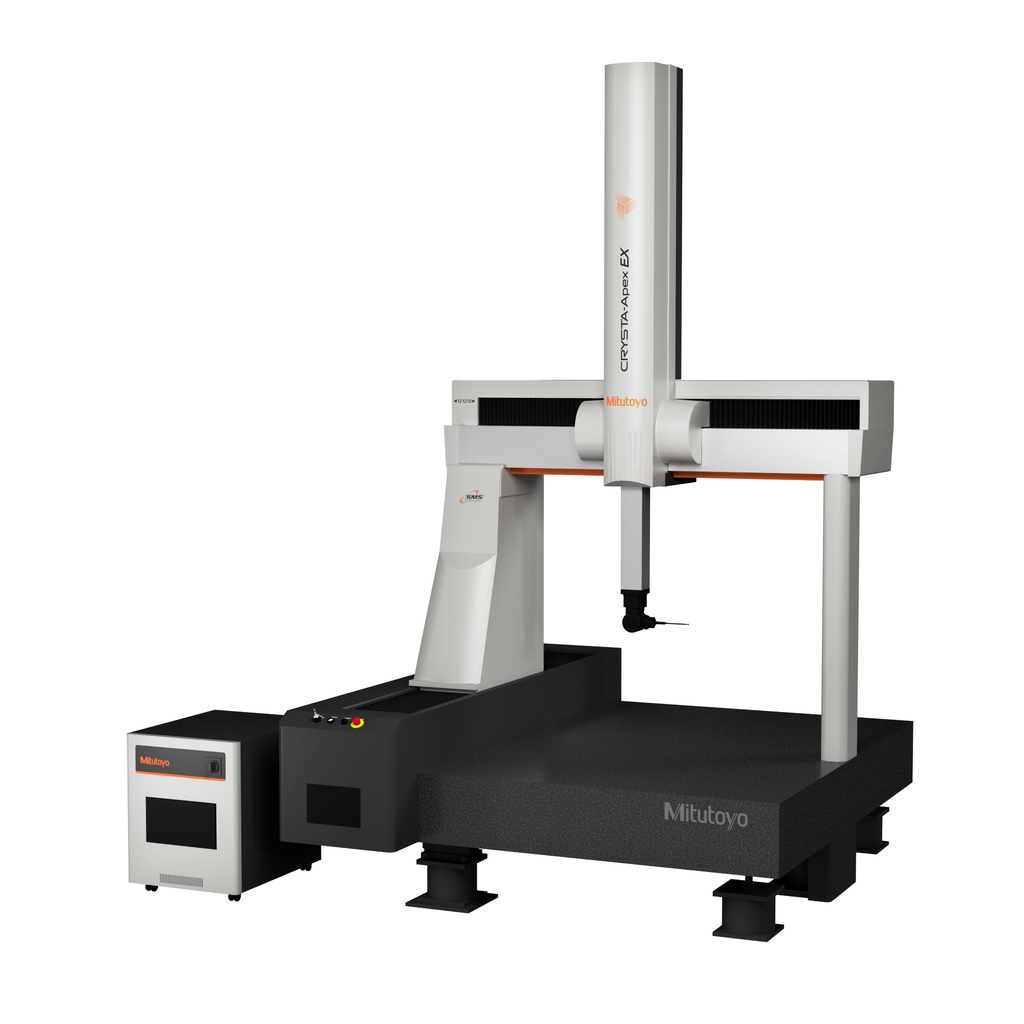

符号 CRYSTA-Apex EX 121210R(設置台仕様) CRYSTA-Apex EX 122010R(設置台仕様) CRYSTA-Apex EX 123010R(設置台仕様)
測定範囲 X軸(mm)
1200
1200
1200
測定範囲 Y軸(mm)
1200
2000
3000
測定範囲 Z軸(mm)
960
960
960
駆動速度 CNC mode 移動速度(各軸)(AUTO)(mm/s)
各軸最大 300
各軸最大 300
各軸最大 300
駆動速度 CNC mode 測定速度(AUTO)(mm/s)
1〜5
1〜5
1〜5
駆動速度 J/S mode 移動速度(mm/s)
0〜80
0〜80
0〜80
駆動速度 J/S mode 測定速度(mm/s)
0〜3
0〜3
0〜3
駆動速度 J/S mode 微動速度(mm/s)
0〜3
0〜3
0〜3
駆動加速度(各軸)(mm/s²)
375
375
375
駆動加速度(最大合成加速度)(mm/s²)
562
562
562
最小表示量(mm)
0.0001
0.0001
0.0001
案内方式(各軸)
エアベアリング
エアベアリング
エアベアリング
測定物 最大高さ(mm)
1200
1200
1200
本体空気消費量(L/min)
150L/min (標準状態において)空気源としては230L/min以上、0.6MPa以上
150L/min (標準状態において)空気源としては230L/min以上、0.6MPa以上
150L/min (標準状態において)空気源としては230L/min以上、0.6MPa以上
測定物 最大質量(kg)
2000
2500
3000
本体質量(設置台・コントローラ含む)(kg)
4050
6150
9110
その他
使用空気圧:CMM本体:0.4 Mpa、REVOヘッド:0.5 Mpa
使用空気圧:CMM本体:0.4 Mpa、REVOヘッド:0.5 Mpa
使用空気圧:CMM本体:0.4 Mpa、REVOヘッド:0.5 Mpa
