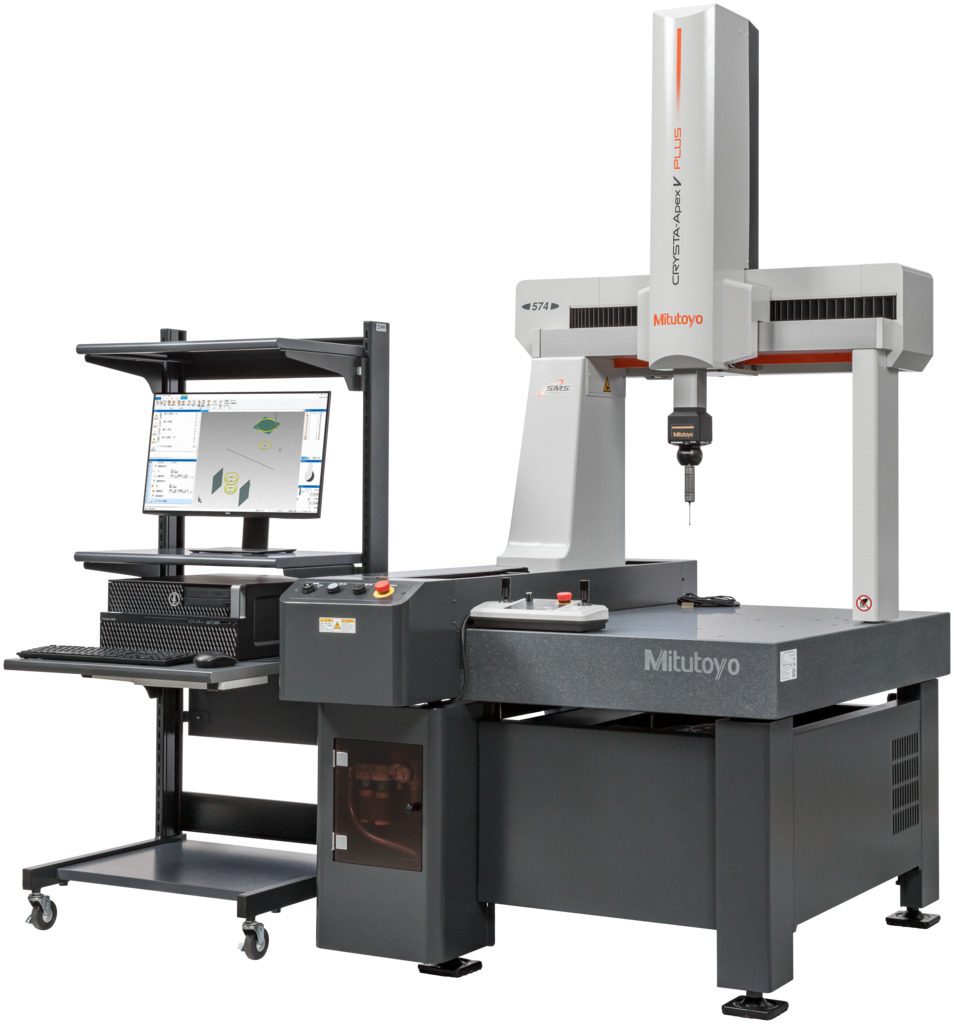

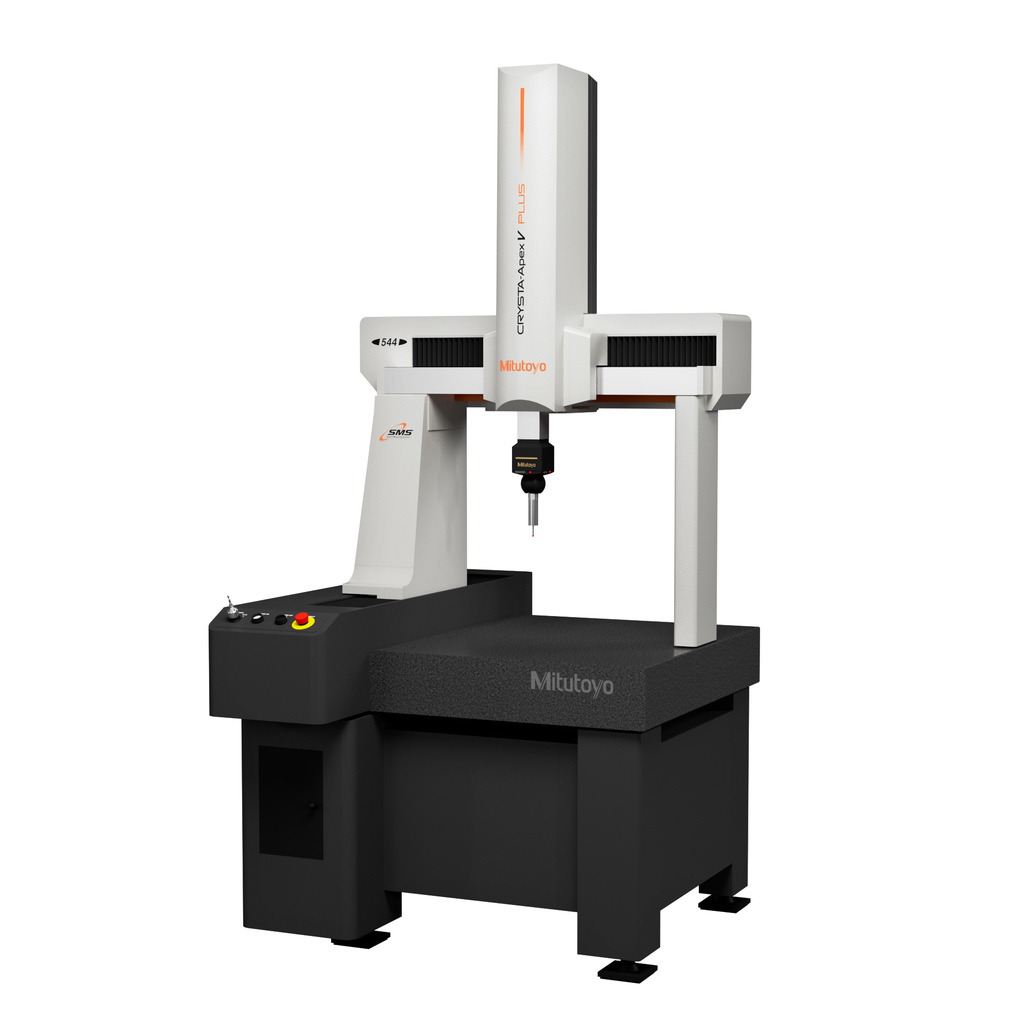

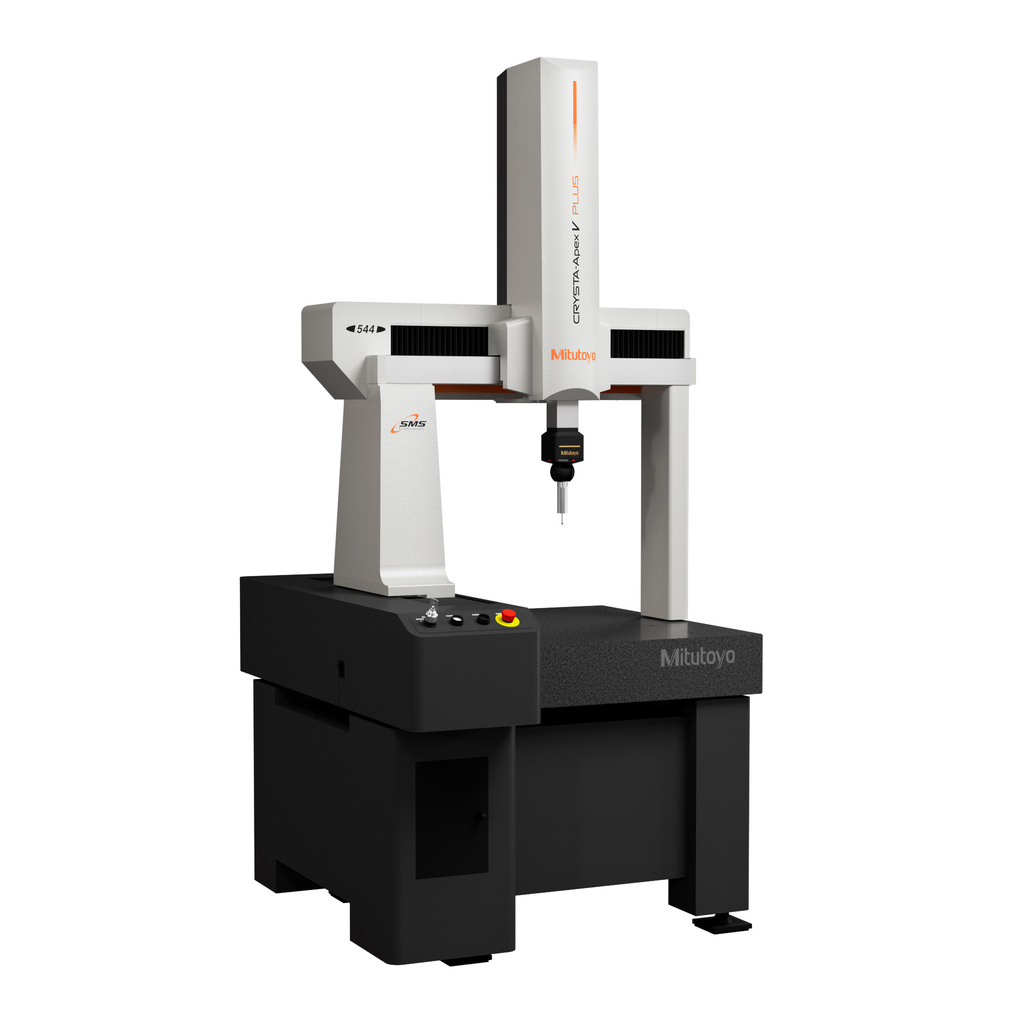

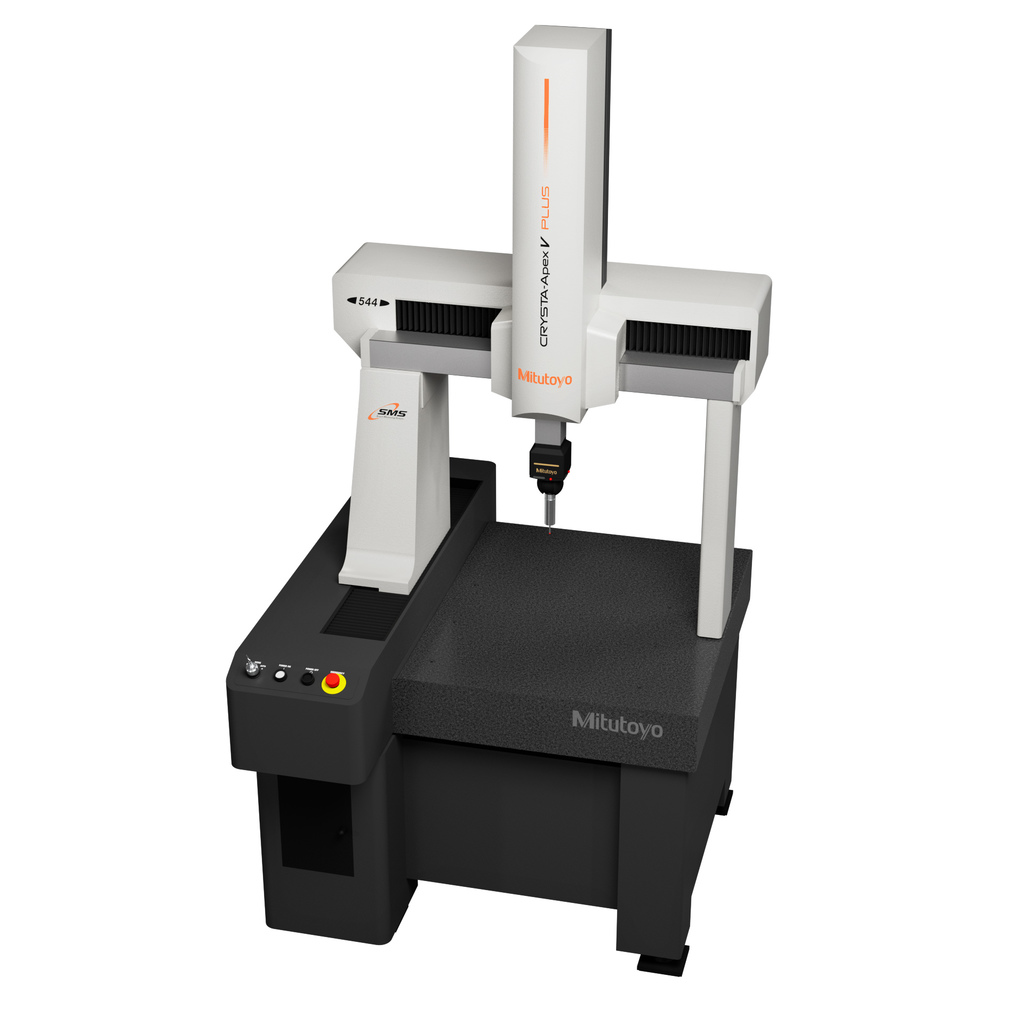

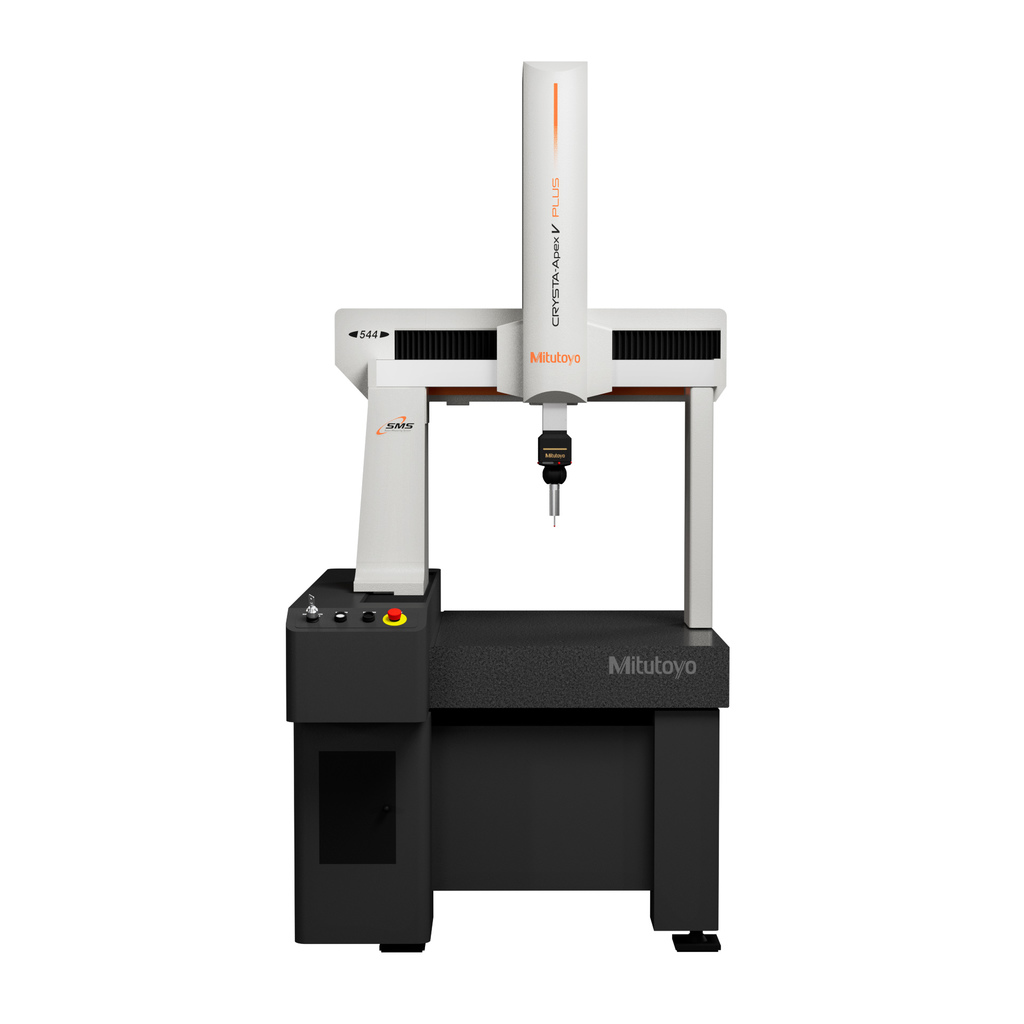

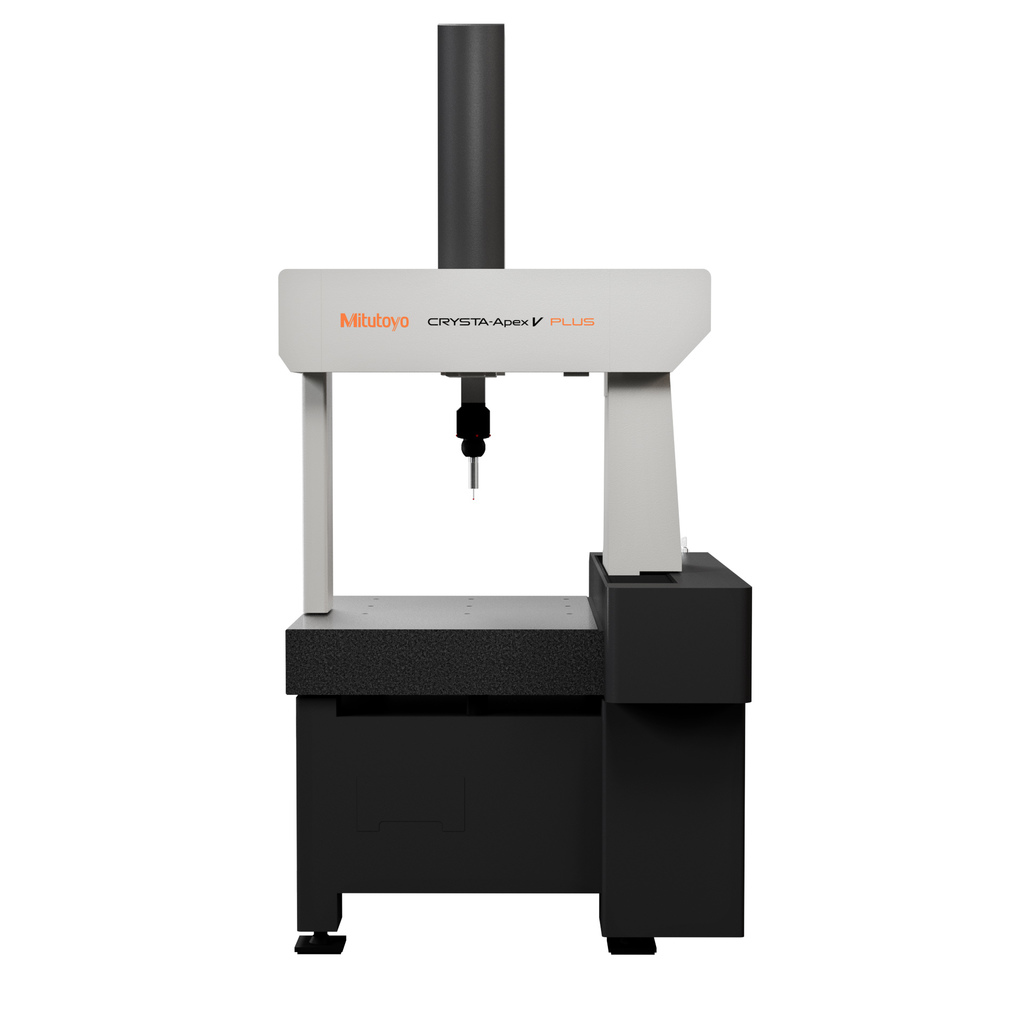

CNC三次元測定機 CRYSTA-Apex V PLUS500シリーズ

最小表示量(mm) : 0.0001 測定範囲 X軸(mm) : 500 測定範囲 Y軸(mm) : 400 測定範囲 Z軸(mm) : 400
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_191-133_CRT-AVP574_202505_FS_1-1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

変わる環境に適応する三次元測定機

商品バリエーション

主な特長

  • 測定精度に大きな影響を及ぼす温度環境に左右されないリアルタイム温度補正機能、高精度なワークも精度保証ができる最大許容長さ測定誤差:初項1. 8μmの実力を実現しています。
  • 測定機が持つ本来の精度を保証しながら、エア低減機能を新たに標準装備し環境にも優しい三次元測定機です。
  • 3D形状の測定経路を指定し、曲面や輪郭といったより複雑な形状のワークを自由な測定経路で測定することができます。また、ワークと設計値とのズレによる軌道誤差をリアルタイムに修正することで、加工精度や設置ズレに左右されない高速測定を可能にしています。さらに、最大8 mm/s の測定速度( 測定物への接触速度)を持ち、駆動速度・駆動加速度とのコンビネーションにより、総測定時間の大幅な短縮を実現します。
  • 各種三次元測定機用プローブをラインナップし、ワークの特徴にあわせた最適なプローブで、高精度かつ高効率な測定を実現します。

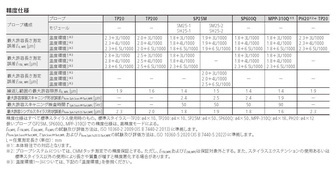

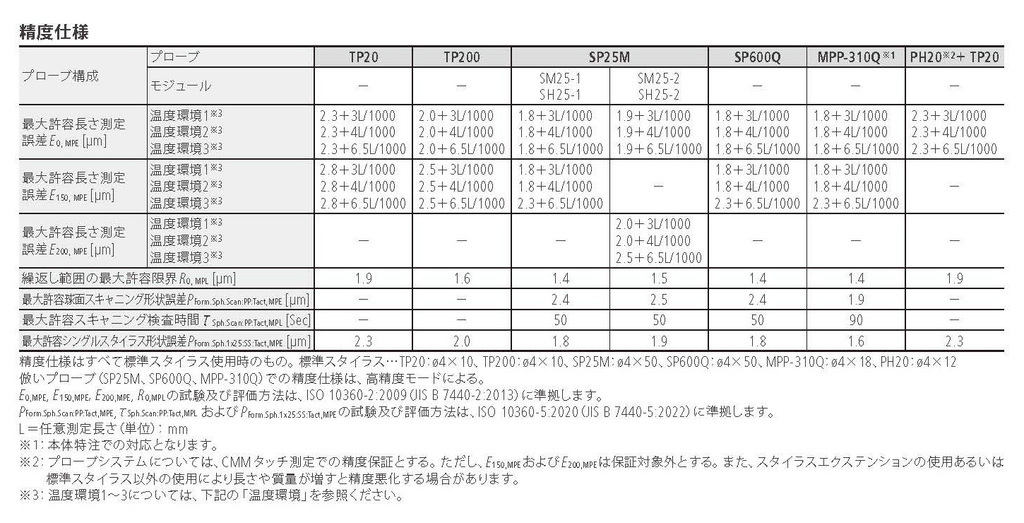

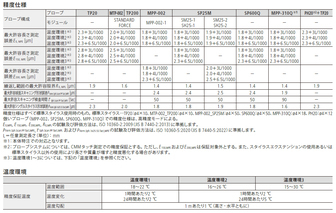

  • 精度仕様はカタログにてご確認ください。

仕様

符号 CRYSTA-Apex V PLUS544 CRYSTA-Apex V PLUS574
測定範囲 X軸(mm)
500
500
測定範囲 Y軸(mm)
400
700
測定範囲 Z軸(mm)
400
400
駆動速度 CNC mode 移動速度(各軸)(AUTO)(mm/s)
各軸最大 300
各軸最大 300
駆動速度 CNC mode 移動速度(各軸)(MANUAL)(mm/s)
各軸最大 138
各軸最大 138
駆動速度 CNC mode 最大合成速度(AUTO)(mm/s)
519
519
駆動速度 CNC mode 最大合成速度(MANUAL)(mm/s)
239
239
駆動速度 CNC mode 測定速度(AUTO)(mm/s)
1〜8
1〜8
駆動速度 CNC mode 測定速度(MANUAL)(mm/s)
1〜8
1〜8
駆動速度 J/S mode 移動速度(mm/s)
0〜80
0〜80
駆動速度 J/S mode 測定速度(mm/s)
0〜3
0〜3
駆動速度 J/S mode 微動速度(mm/s)
0~0.05
0~0.05
駆動加速度(各軸)(mm/s²)
1333
1333
駆動加速度(最大合成加速度)(mm/s²)
2309
2309
最小表示量(mm)
0.0001
0.0001
案内方式(各軸)
エアベアリング
エアベアリング
測長ユニット
リニアエンコーダ
リニアエンコーダ
測定物 最大高さ(mm)
545
545
本体使用空気圧(MPa)
0.4
0.4
本体空気消費量(L/min)
50(標準状態において)(空気源としては100)
50(標準状態において)(空気源としては100)
測定テーブル 材質
はんれい岩
はんれい岩
測定テーブル 大きさ(載物面)(mm)
638 × 860
638 × 1160
測定物 最大質量(kg)
180
180
測定テーブル 測定物固定方法(mm)
M8 × 1.25
M8 × 1.25
本体質量(設置台・コントローラ含む)(kg)
542
691
電源
AC100〜120/200~240V±10%・50/60Hz
AC100〜120/200~240V±10%・50/60Hz

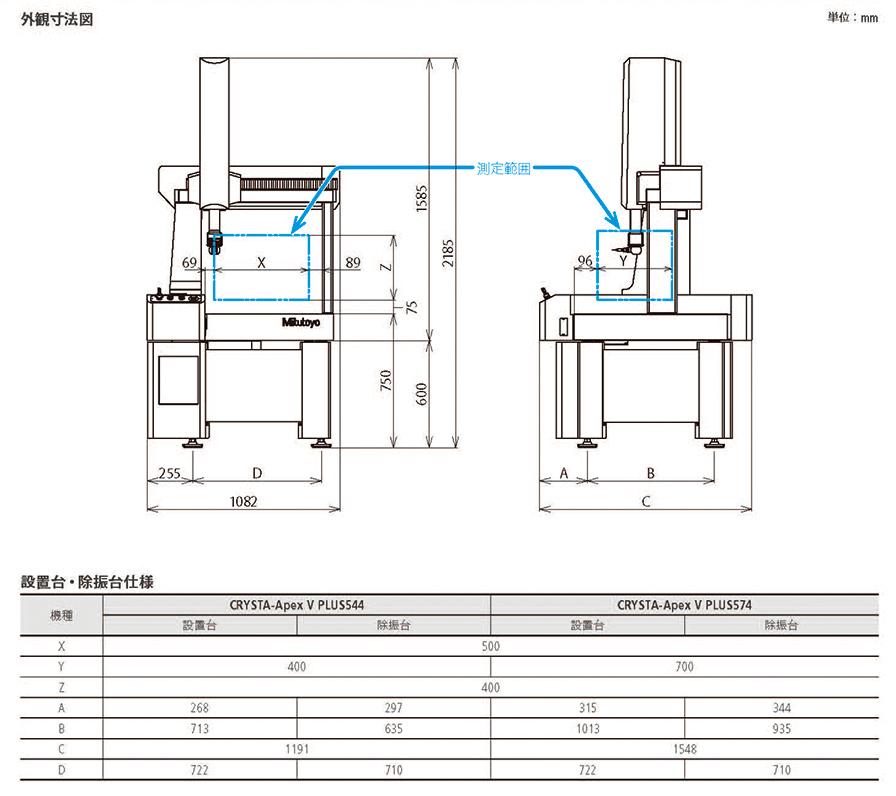

外観寸法図
