小型・高精度タッチトリガープローブ
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
メニュー
主な特長
-
ストレインゲージ機構を用いた高精度、長寿命、コンパクト設計のモジュール交換式プローブ

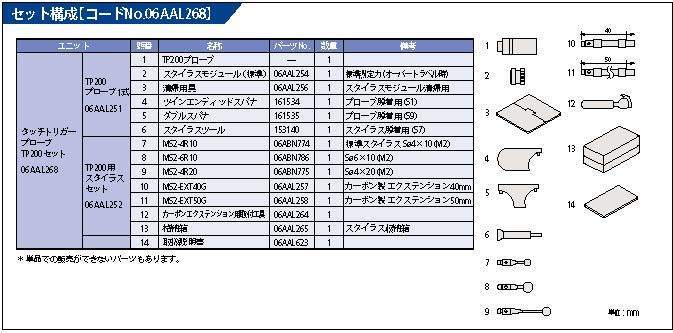

仕様
| 符号 | TP200 |
|---|---|
商品名 |

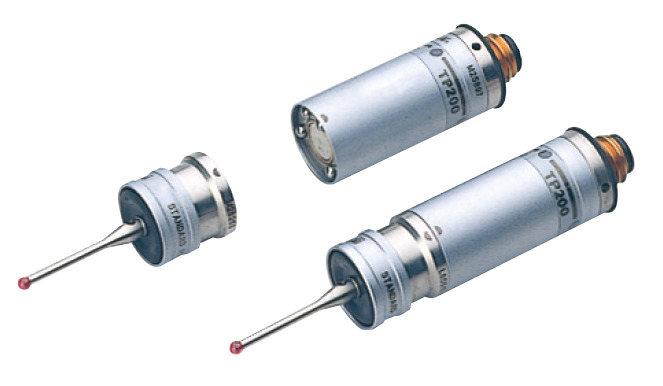

小型・高精度タッチトリガープローブ TP200 |
繰返し精度(2σ) |
0.36 μm (10 mmスタイラス) |
測定方向 |
±X、±Y、+Z |
トリガー発生力 XY(STANDARD FORCE)(N) |
0.02 |
トリガー発生力 Z(STANDARD FORCE)(N) |
0.07 |
オーバートラベル量 XY(°) |
XY±14 |
オーバートラベル量 Z(mm) |
＋4.5 |
オーバートラベル力 XY(STANDARD FORCE)(N) |
0.2~0.4 |
オーバートラベル力 XY(LOW FORCE)(N) |
0.1~0.15 |
オーバートラベル力 Z(STANDARD FORCE)(N) |
4.9 |
オーバートラベル力 Z(LOW FORCE)(N) |
1.6 |
最大測定子長さ(STANDARD FORCE)(mm) |
70 |
最大測定子長さ(LOW FORCE)(mm) |
30 |
測定子取付ネジ |
M2ネジ |
繰返し精度 |
0.3以下（10mmスタイラス時）、0.4以下（50mmスタイラス時） |
方向性(XY:2D) |
±0.4μm以下（10mmスタイラス時）、±0.8μm以下（50mmスタイラス時） |
方向性(XYZ:3D) |
±0.65μm以下（10mmスタイラス時）、±1μm以下（50mmスタイラス時） |
質量(g) |
22 |
耐久性(万回) |
1000 |
プローブヘッド |
必須 PH10M/PH10MQ/PH6M/PH1 |
対応機種 |
CNC三次元測定機 |
ご注意事項
φ1 mm未満のスタイラスは、LOW FORCモジュールで使用。強磁界での使用はできません。
スタイラスの長さや重量が増すと精度悪化する場合があります。
