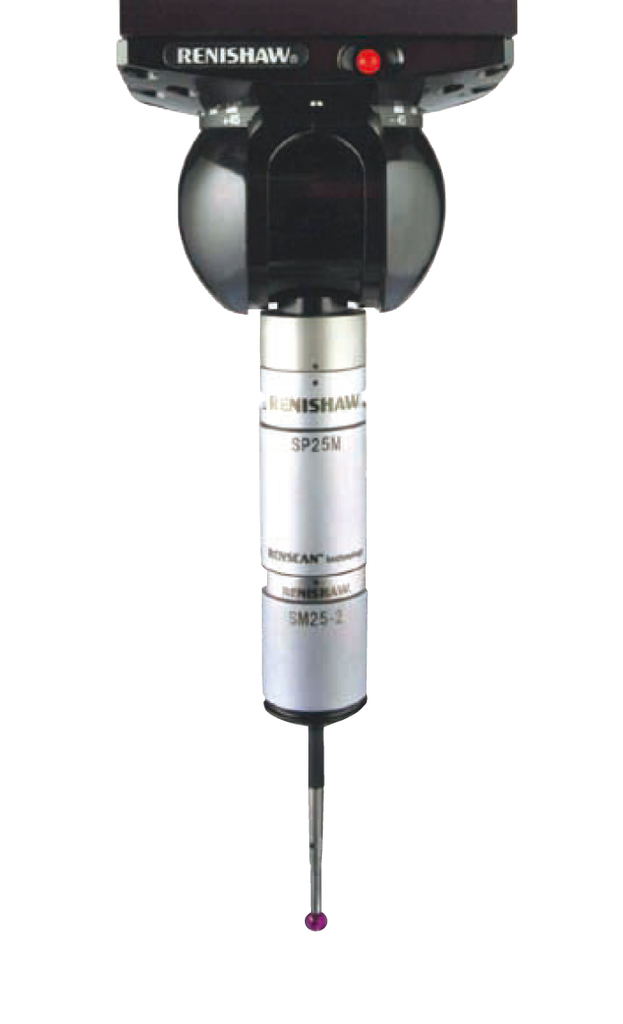

小型・高精度スキャニングプローブ SP25M
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
主な特長
-
SP25Mは外径ø25mmの小型高精度スキャニングプローブです。スキャニング測定（測定物に接触した状態で移動しながら、大量の座標値を収集する測定方法）の他、高精度ポイント測定や、求心ポイント測定によるデータ収集も可能なCNC三次元測定機用の多機能プローブです。
-
スキャニング測定には、未知形状を自動追尾しながらスキャニングする方法（未知形状スキャニング）と軌跡を事前に与えてスキャニングさせる方法（既知形状スキャニング）とがあります。既知形状スキャニングでは、最大120mm/sでの高速スキャニングが可能です。従来、線や円などの幾何形状要素測定は、ポイント測定で評価することが普通でしたが、超精密加工における平面度や真円度評価については、より多くの測定点で評価することが、測定結果の信頼性を向上させることになります。しかし、これをタッチトリガープローブで1点1点測定するとなると、非常に時間がかかります。SP25Mであれば、例えばø100mmの内径を1000点測定する場合でも数秒で測定が完了します。必要とする測定精度に応じて、スキャニング速度を変え、より効率的に測定をすすめることができます。
-
SP25MはPH10M/PH10MQなどの姿勢を自動変更できるプローブヘッドに装着することができますので、下向き固定タイプのスキャニングプローブと比較すると、圧倒的に測定準備時間および測定時間が短縮できます。また、プローブチェンジシステムによる他プローブとのコラボレーションにより、様々な形状部品測定の全自動化も可能となります。
-
オートスタイラスチェンジシステムを用意しています。
仕様
| 符号 | SP25M |
|---|---|
測定範囲 |
±0.5 mm |
最大スキャニング速度(既知形状スキャニング時)(mm/s) |
120 |
オーバートラベル量(mm) |
XY:±2, Z:+1.7/-1.2 |
最大測定子長さ(mm) |
200 |
測定子取付ネジ |
M3ネジ |
スプリングレート(N/mm) |
0.4 |
その他 |
スキャニング誤差：MPETHP≦2.3 ㎛ (CRYSTA-Apex V700/900: φ4x5 mmスタイラス使用時) スプリングレート：0.2~0.6 N/mm プローブヘッド必須（PH10M/PH10MQ） 対応機種：CNC三次元測定機 |
ご注意事項
スタイラスの長さや重量が増すと精度悪化する場合があります。
外観寸法図
