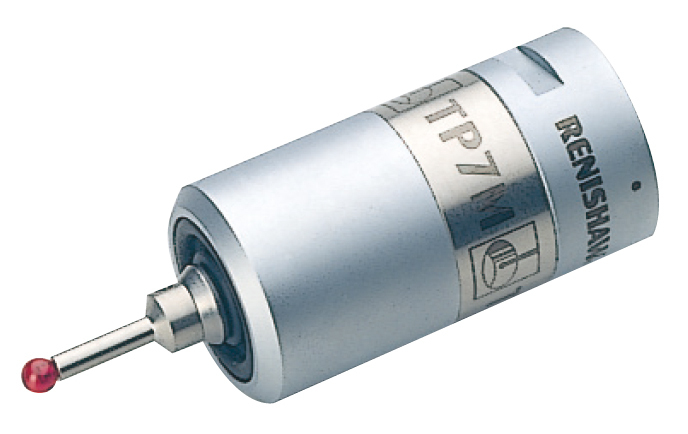

高精度タッチトリガープローブ TP7M

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_TP7M_202109_FS_1.jpg

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

繰り返し精度(2σ≦0.25μm)と最大150㎜のスタイラスの装着を可能にした高精度タッチトリガープローブ

主な特長

  • 繰り返し精度(2σ≦0.25μm)を可能にした高精度タッチトリガープローブです。
  • TP7MはPH10M/PH10MQなどの姿勢を自動変更できるプローブヘッドに装着することができますので、下向き固定タイプのプローブシステムと比較すると、圧倒的に測定準備時間および測定時間が短縮できます。また、プローブチェンジシステムによる他プローブとのコラボレーションにより、様々な形状部品測定の全自動化も可能となります。
  • TP7Mには、最大150mmのスタイラス※が装着できます。PH10M/PH10MQの最長プローブエクステンション200mmと組み合わせれば、最大350mmの位置に到達させることができます。*搭載する三次元測定機本体やスタイラス材質/径などの条件によって変わります。

仕様

符号 TP7M
商品名
高精度タッチトリガープローブ TP7M
繰返し精度(2σ)
0.25 μm以下 (標準スタイラス使用時)
測定方向
±X、±Y、+Z
トリガー発生力 XY(N)
0.02(50 mmスタイラス)
トリガー発生力 Z(N)
0.15(50 mmスタイラス)
オーバートラベル量 XY(°)
XY±16
オーバートラベル量 Z(mm)
±5
オーバートラベル力 XY(N)
0.78(50mmスタイラス)
測定子取付ネジ
M4ネジ
質量(g)
85
耐久性(万回)
1000
プローブヘッド
必須 PH10M/PH10MQ
対応機種
CNC三次元測定機
その他
標準スタイラス:φ4×18

ご注意事項

スタイラスの長さや重量が増すと精度悪化する場合があります。

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_0_06ABL429_202501_d_jp.jpg
