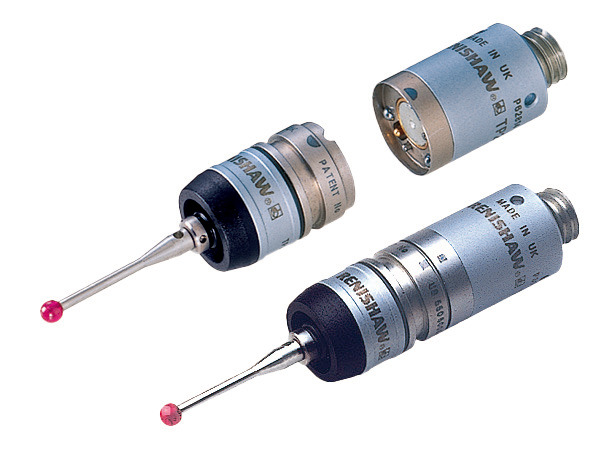

小型タッチトリガープローブ TP20

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_TP20_000000_FS_1.eps

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

外径ø13.2mmと非常にコンパクトで、入り組んだ部位へのプロービングに便利なタ ッチトリガープローブです。

主な特長

  • 外径ø13.2mmと非常にコンパクトで、入り組んだ部位へのプロービングに便利なタ ッチトリガープローブです。また、プローブエクステンションを併用することで、深い位置へのプロービングも可能となります。
  • TP20はPH10M/PH10MQなどの姿勢を自動変更できるプローブヘッドに装着することができますので、下向き固定タイプのプローブシステムと比較すると、圧倒的に測定準備時間および測定時間が短縮できます。(CNC三次元測定機に装着の場合)
  • 姿勢変更だけでは測定ができないような場合(例えば、異径スタイラスや特殊形状スタイラスに交換しなければ測定ができないような場合)でも、プローブモジュールチェンジシステムによるスタイラス自動交換で途中中断することなく全自動測定が可能です。さらに、プローブチェンジシステムによる他プローブとのコラボレーシ ョンにより、様々な形状部品測定の全自動化も可能となります。(CNC三次元測定機に装着の場合)

仕様

符号 TP20
 トリガー発生力 XY(STANDARD FORCE)(N)
0.08
 トリガー発生力 XY(MEDIUM FORCE)(N)
0.1
 トリガー発生力 Z(STANDARD FORCE)(N)
0.75
 トリガー発生力 Z(MEDIUM FORCE)(N)
1.9
 オーバートラベル量 XY(°)
±14
 オーバートラベル量 Z(STANDARD FORCE)(mm)
4
 オーバートラベル量 Z(MEDIUM FORCE)(mm)
3.7
 オーバートラベル力 XY(STANDARD FORCE)(N)
0.2~0.3
 オーバートラベル力 XY(MEDIUM FORCE)(N)
0.2~0.4
 オーバートラベル力 Z(STANDARD FORCE)(N)
3.5
 オーバートラベル力 Z(N)
7
 最大測定子長さ(STANDARD FORCE)(mm)
50
 最大測定子長さ(MEDIUM FORCE)(mm)
60
 測定子取付ネジ
M2ネジ
 繰返し精度
0.35以下(STANDARD FORCE 10mmスタイラス時)
 方向性(XY:2D)
±0.8μm以下(STANDARD FORCE 10mmスタイラス時)、±2.5μm以下(50mmスタイラス時)
 方向性(XYZ:3D)
±1μm以下(STANDARD FORCE 10mmスタイラス時)、±4μm以下(50mmスタイラス時)
 質量(g)
22
 耐久性(万回)
100

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_00_06AAV547_000000_d_1.jpg
