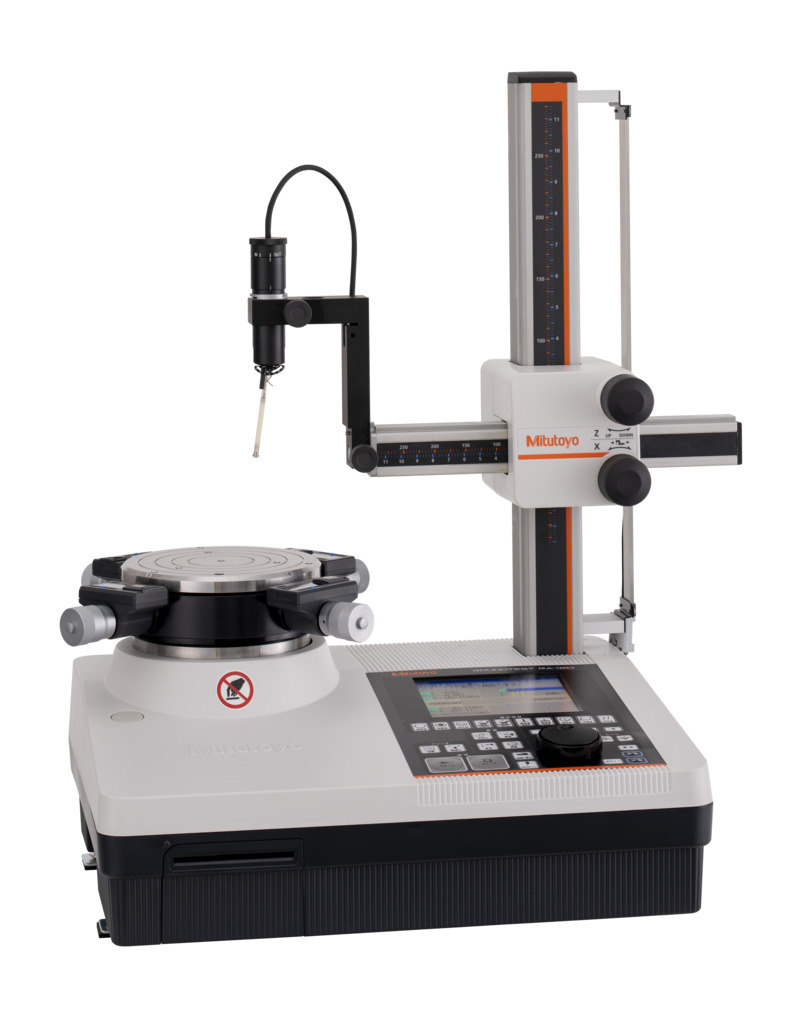

真円度測定機 ROUNDTEST RA-120/RA-120P
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
主な特長
-
小型真円度測定機において最高クラスの回転精度
-
X, Z両軸に微調整機能を搭載
-
簡単操作で多解析
-
D.A.T.機能を搭載
-
Z軸にスケール装備
-
内外径連続測定機能
-
高精度エアベアリング採用
-
ワイドレンジ検出器採用
-
条件/結果の登録/呼出機能
-
プリンタ内蔵
仕様
| 符号 | RA-120 | RA-120P |
|---|---|---|
回転テーブル部 回転速度(rpm) |
6 |
6 |
上下動部最大測定高さ(mm) |
280 |
280 |
上下動部最大測定深さ(mm) |
100 (内径30以上) |
100 (内径30以上) |
上下動部上下移動量(テーブル上面から)(mm) |
280 |
280 |
X軸半径方向移動量(mm) |
165（回転中心より–25 移動可能～ 140） |
165（回転中心より–25 移動可能～ 140） |
検出器 測定力(mN) |
100 |
100 |
検出器 検出範囲(µm) |
±1000 |
±1000 |
検出器 測定方向 |
INOUT切り替え式 |
INOUT切り替え式 |
回転テーブル部 回転精度 軸方向 |
(0.04+6X/10000)μm X：回転中心からの距離(mm) |
(0.04+6X/10000)μm X：回転中心からの距離(mm) |
回転テーブル部 回転精度 半径方向 |
(0.04+6H/10000)μm H：測定高さ(mm) JIS B 7451-1997 |
(0.04+6H/10000)μm H：測定高さ(mm) JIS B 7451-1997 |
回転テーブル部 軸受方式 |
エアベアリング |
エアベアリング |
回転テーブル部 心出し/水平出し調整機能 |
DAT |
DAT |
回転テーブル部 心出し調整範囲(mm) |
±3 |
±3 |
回転テーブル部 水平出し調整範囲(°) |
±1 |
±1 |
回転テーブル部 テーブル有効径(φ mm) |
150 |
150 |
回転テーブル部 最大積載径(φ mm) |
440 |
440 |
回転テーブル部 最大測定径(φ mm) |
280 |
280 |
回転テーブル部 最大測定径反転取付時(縦姿勢)(φ mm) |
380 |
380 |
回転テーブル部 最大積載質量(kg) |
25 |
25 |
測定機能 |
切り欠き処理、再演算機能、内対面測定機能など |
切り欠き処理、再演算機能、特徴点(歯車)解析、ハーモニック解析、内対面測定機能など |
使用空気圧(MPa) |
0.39 |
0.39 |
空気消費量(標準状態)(L/min) |
30以上(標準状態において) |
30以上(標準状態において) |
外部出力機能 |
RS-232C,SPC,USB I/F |
|
検出器 測定子先端材質 |
超硬 |
超硬 |
検出器 測定子形状 |
φ1.6超硬球 |
φ1.6超硬球 |
本体質量(kg) |
32 |
32 |
電源 |
AC100~240V |
AC100~240V |
消費電力 |
32~36W |
21~24 W (PC含まず) |
表示言語 |
日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,中国語(繁体字),韓国語,中国語(簡体字),チェコ語,ポーランド語,スウェーデン語,トルコ語,ハンガリー語,オランダ語 |
イタリア語,オランダ語,スウェーデン語,スペイン語,タイ語,チェコ語,トルコ語,ドイツ語,ハンガリー語,フランス語,ポルトガル語,ポーランド語,ロシア語,中国語(簡体字),中国語(繁体字),日本語,英語,韓国語 |
その他 |
測定レンジ：±1000、±500、±200 μm (検出器検出範囲 ±1000 μm) / ±100、±50、±20 μm (検出器検出範囲 ±100 μm) / ±10,、±50 μm (検出器検出範囲 ±10 μm) 記録倍率：5~200,000 倍 フィルタ種類：位相補償型：ガウシャン、2CRPC75、2CRPC50 / 位相補償なし：2CR75、2CR50 / フィルタなし カットオフ値 (低域)：15,50,150,500山/回転 カットオフ値 (帯域)：15-150,15-500,50-500山/回転 測定断面数：最大 5 断面 評価方法：最小自乗法、最小領域法、最大内接円法、最小外接円法 解析項目：真円度、同軸度、同心度、平面度、円周振れ（半径/軸方向）、直角度（軸/面基準）、偏肉度、平行度 記録方式：サーマルラインプリンタ（内蔵）、外部プリンタ |
測定レンジ：±1000、±500、±200 μm (検出器検出範囲 ±1000 μm) / ±100、±50、±20 μm (検出器検出範囲 ±100 μm) / ±10,、±50 μm (検出器検出範囲 ±10 μm) 記録倍率：5~200,000 倍 フィルタ種類：位相補償型：ガウシャン、2CRPC75、2CRPC50 / 位相補償なし：2CR75、2CR50 / フィルタなし カットオフ値 (低域)：15,50,150,500山/回転、任意 カットオフ値 (帯域)：15-150,15-500,50-500山/回転、任意 測定断面数：最大 10 断面 評価方法：最小自乗法、最小領域法、最大内接円法、最小外接円法 解析項目：真円度、同軸度、同心度、平面度、円周振れ（半径/軸方向）、直角度（軸/面基準）、偏肉度、平行度 記録方式：Windows 対応インクジェットプリンタ データ出力：付属するソフトウェアの機能による |
