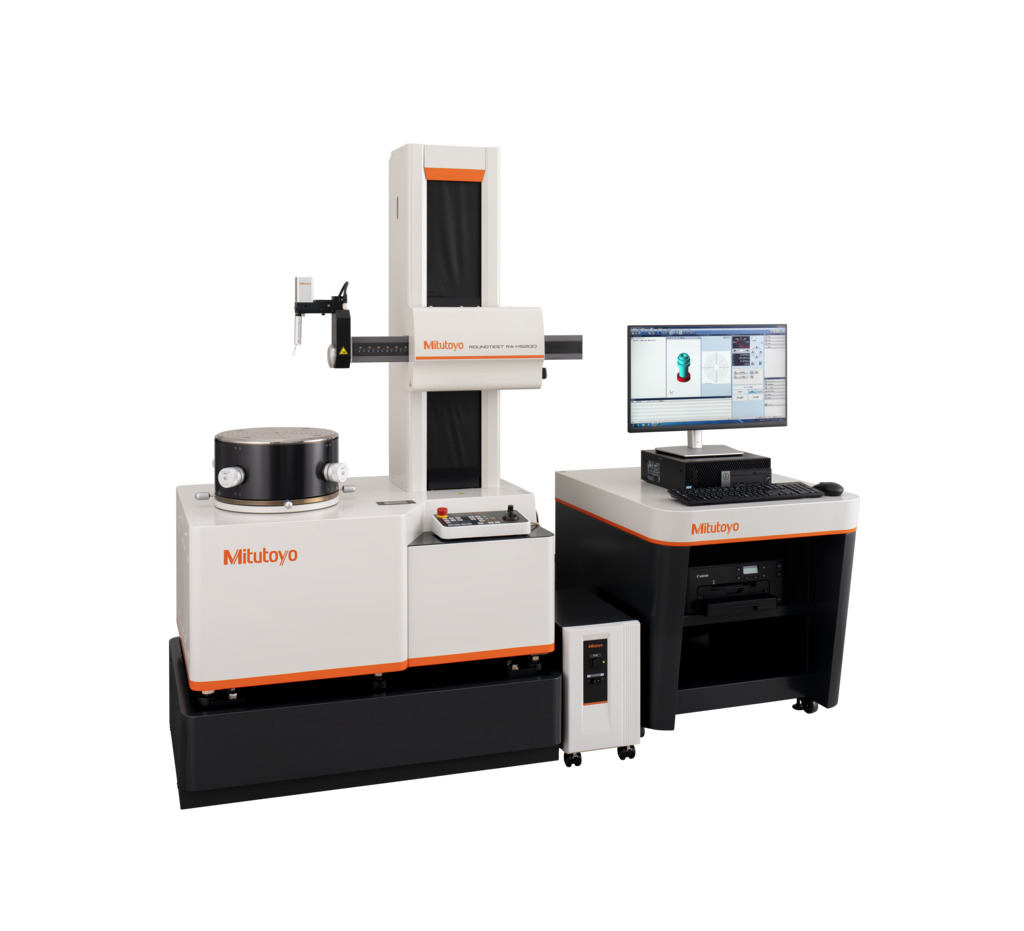

CNC真円度測定機 ラウンドテスト エクストリーム RA-H5200 AH PLUS
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
メニュー
仕様
| 符号 | RA-H5200AH PLUS |
|---|---|
回転テーブル部 回転速度(rpm) |
2,4,6,10(自動求心時：20) |
上下動部最大測定高さ(mm) |
550 |
上下動部最大測定深さ(mm) |
φ32以上：104mm(標準測定子使用時)、φ7以上：26mm(標準測定子使用時) |
上下動部上下移動量(テーブル上面から)(mm) |
550 |
上下動部最大移動速度(mm/s) |
60 |
上下動部測定速度(mm/s) |
0.5,1,2,5 |
X軸半径方向移動量(mm) |
225(回転中心より-25移動可) |
X軸最大移動速度(mm/s) |
50 |
X軸測定速度(mm/s) |
0.5、1、2、5 |
検出器 測定力(mN) |
40 |
検出器 検出範囲(µm) |
±400/±40/±4 |
検出器 検出範囲(追従)(mm) |
±5 |
検出器 測定方向 |
一方向 |
X軸真直度 |
0.4μm/200mm (λc2.5) |
回転テーブル部 回転精度 軸方向 |
(0.02+3.5X/10000)μm H：回転中心からの距離(mm) |
回転テーブル部 回転精度 半径方向 |
(0.02+3.5H/10000)μm H：測定高さ(mm) JIS B 7451-1997 |
上下動部真直度狭範囲(µm/mm) |
0.05/100(λc2.5) |
上下動部真直度広範囲(µm/mm) |
0.20/550(λc2.5) |
上下動部平行度(µm/mm) |
0.32/550(母線基準) |
X軸直角度 |
0.5μm/200mm(母線基準) |
回転テーブル部 軸受方式 |
エアベアリング |
回転テーブル部 心出し/水平出し調整機能 |
AAT |
回転テーブル部 心出し調整範囲(mm) |
±5 |
回転テーブル部 水平出し調整範囲(°) |
±1 |
回転テーブル部 テーブル有効径(φ mm) |
300 |
回転テーブル部 最大積載径(φ mm) |
680 |
回転テーブル部 最大測定径(φ mm) |
356 |
回転テーブル部 最大積載質量(kg) |
80 |
検出器機能 |
アクシデンタルタッチ機能 |
使用空気圧(MPa) |
0.39 |
空気消費量(標準状態)(L/min) |
標準状態にて45 【空気源としては80以上】 |
検出器 測定子先端材質 |
超硬 |
検出器 測定子形状 |
φ1.6超硬球 |
本体質量(kg) |
670 |
除振台 質量(kg) |
170 |
電源 |
AC100~240V |
消費電力 |
200W |
