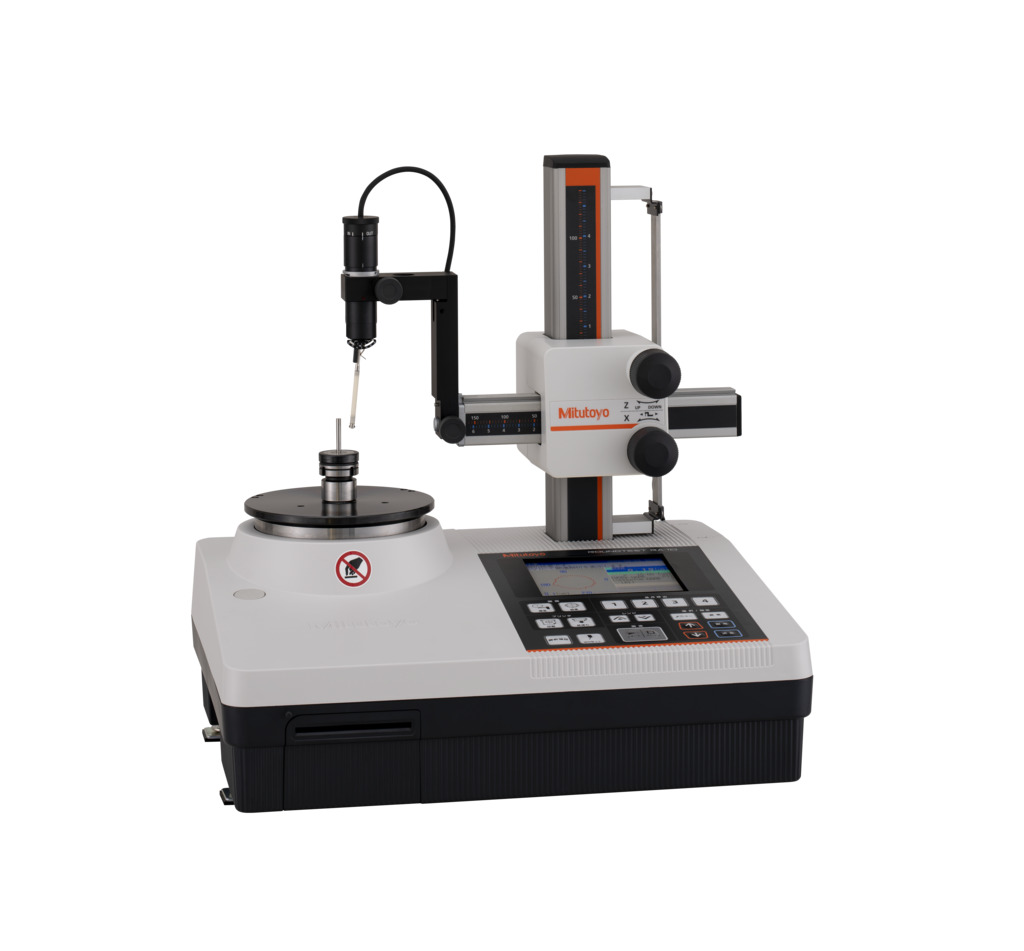

真円度測定機 ROUNDTEST RA-10

回転テーブル部 回転精度 軸方向 : (0.04+6X/10000)μm X:回転中心からの距離(mm) 回転テーブル部 回転精度 半径方向 : (0.04+6H/10000)μm H:測定高さ(mm) JIS B 7451-1997
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/15_Form Measurement/41_2_RA-10_202112_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

見やすく分かりやすい大きくシンプルなキー配置を採用しました。

主な特長

  • 初心者でもすぐに使える単純機能/見やすく分かりやすい大きくシンプルなキー配置を採用しました。
    一発条件呼び出し機能: 面倒な測定条件の設定を予め登録し、ワンキー操作で条件呼び出しが可能です。
    ゼロセット機能:ワンキーで検出器のレベル0 セットが可能です。緻密な検出器の位置決めから解放されます。
    高さ方向(Z 軸)と半径方向(X 軸)の操作ハンドルは、操作性を考慮しスライダに集中配置しました。
    測定条件の設定変更は管理者モードでのみ可能なため、測定者が誤って変更してしまうことを 防げます。
  • 低価格でありながら、エアベアリングを採用した回転テーブルの回転精度は(0.04+6H/10000)μmと、上位機種と比べても遜色ない精度を保証しています。
  • 大型液晶パネルの採用で測定結果、記録図形を見やすく表示
  • 高品位サーマルプリンタ内蔵で測定結果、記録図形を瞬時に印刷
  • 設置スペースに困らないコンパクトボディ
    現場サイドへの設置にも困らない測定本体、電装、プリンタを一体化したコンパクトボディ仕様です。
  • 使い勝手をさらに向上させるオプション
    測定前の心出し、水平出し調整作業が不要となります。半径方向のX 軸ストッパは、測定対象物に応じて検出器のセット位置を設定でき、繰り返し測定時の微小な位置決め操作をする必要がなくなります。

仕様

符号 RA-10
回転テーブル部 回転速度(rpm)
6
上下動部最大測定高さ(mm)
152
上下動部最大測定深さ(mm)
100 (内径30以上)
上下動部上下移動量(テーブル上面から)(mm)
152
X軸半径方向移動量(mm)
-25~50
検出器 測定力(mN)
100
検出器 検出範囲(µm)
±1000
検出器 測定方向
INOUT切り替え式
回転テーブル部 回転精度 軸方向
(0.04+6X/10000)μm X:回転中心からの距離(mm)
回転テーブル部 回転精度 半径方向
(0.04+6H/10000)μm H:測定高さ(mm) JIS B 7451-1997
回転テーブル部 軸受方式
エアベアリング
回転テーブル部 テーブル有効径(φ mm)
150
回転テーブル部 最大積載径(φ mm)
320
回転テーブル部 最大測定径(φ mm)
100
回転テーブル部 最大積載質量(kg)
10
使用空気圧(MPa)
0.39
空気消費量(標準状態)(L/min)
30以上(標準状態において)
外部出力機能
USB I/F,RS-232C,SPC
検出器 測定子形状
φ1.6超硬球
本体質量(kg)
26
電源
AC100~240V
消費電力
32~36W
表示言語
日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,中国語(繁体字),韓国語,中国語(簡体字),チェコ語,ポーランド語,スウェーデン語,トルコ語,ハンガリー語,オランダ語
その他
上下移動量:117 mm(下限位置:回転テーブル上面より約35 mm、上限位置:回転テーブル上面より約152 mm)
