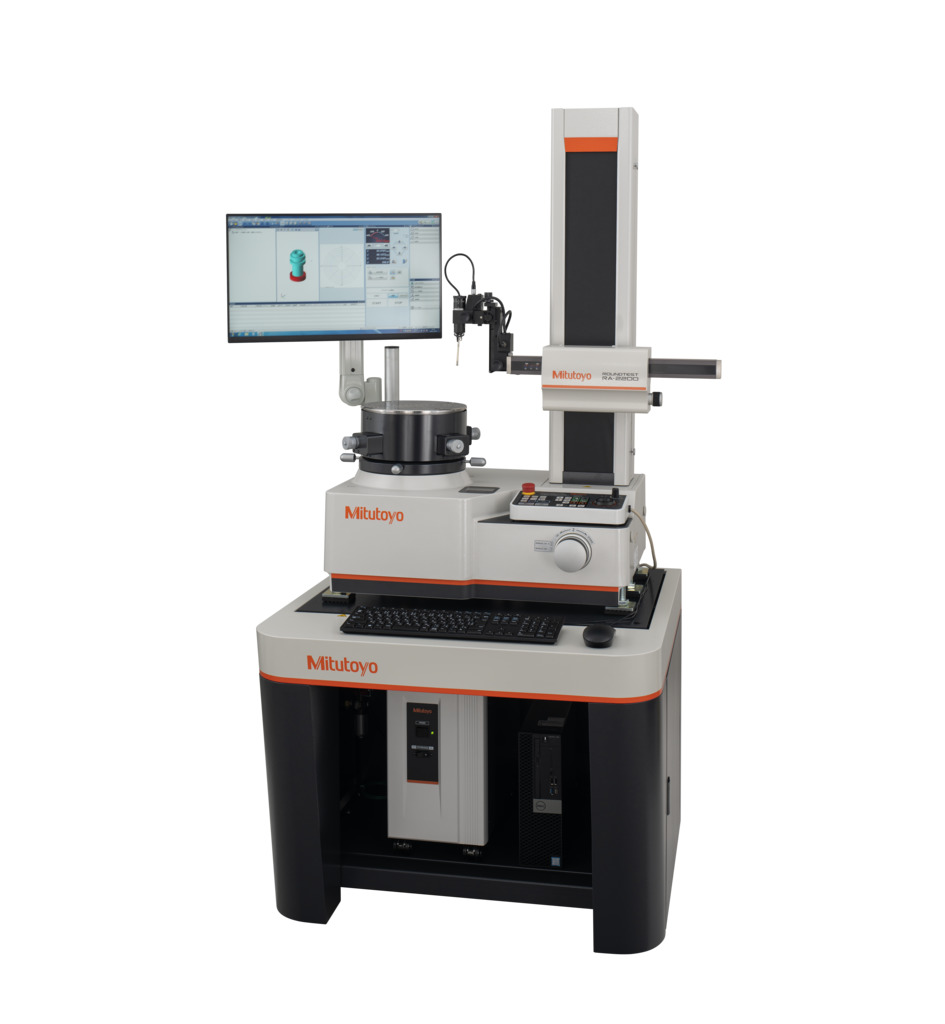

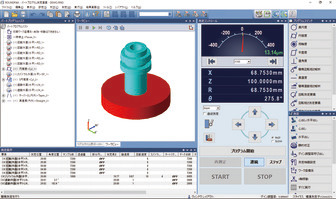

真円度測定機 ROUNDTEST RA-2200AS/RA-2200AH
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
メニュー
仕様
| 符号 | RA-2200AS | RA-2200AH |
|---|---|---|
回転テーブル部 回転速度(rpm) |
2,4,6,10 |
2,4,6,10(自動求心時：10) |
上下動部最大測定高さ(mm) |
300 |
500 |
上下動部最大測定深さ(mm) |
φ32以上：85mm(標準測定子使用時)、φ7以上：50mm(標準測定子使用時) |
φ32以上：85 mm(標準測定子使用時)、φ7以上：50mm(標準測定子使用時) |
上下動部最大移動速度(mm/s) |
50（測定時: 0.5/1.0/2.0/5.0） |
50 |
上下動部測定速度(mm/s) |
0.5,1,2,5 |
0.5,1,2,5 |
X軸半径方向移動量(mm) |
175(回転中心より-25~150) |
175(回転中心より-25~150) |
X軸最大移動速度(mm/s) |
30 |
30 |
X軸測定速度(mm/s) |
0.5,1,2,5 |
0.5,1,2,5 |
検出器 測定力(mN) |
10,20,30,40,50 |
10,20,30,40,50 |
検出器 検出範囲(µm) |
±400,±40,±4 |
±400,±40,±4 |
検出器 検出範囲(追従)(mm) |
±5 |
±5 |
検出器 測定方向 |
INOUT切り替え式 |
INOUT切り替え式 |
X軸真直度 |
0.7μm/150mm (λc2.5) |
0.7 μm/150 mm (λc2.5) |
回転テーブル部 回転精度 軸方向 |
(0.02+3.5X/10000)μm H：回転中心からの距離(mm) |
(0.02+3.5X/10000) μm H：回転中心からの距離(mm) |
回転テーブル部 回転精度 半径方向 |
(0.02+3.5H/10000)μm H：測定高さ(mm) |
(0.02+3.5H/10000) μm H：測定高さ(mm) JIS B 7451-1997 |
上下動部真直度狭範囲(µm/mm) |
0.10/100(λc2.5) |
0.10/100(λc2.5) |
上下動部真直度広範囲(µm/mm) |
0.15/300(λc2.5) |
0.25/500(λc2.5) |
上下動部平行度(µm/mm) |
0.7/300(母線基準) |
1.2/500(母線基準) |
X軸直角度 |
1.0μm/150mm(母線基準) |
1.0 μm/150 mm(母線基準) |
回転テーブル部 軸受方式 |
エアベアリング |
エアベアリング |
回転テーブル部 心出し/水平出し調整機能 |
AAT |
|
回転テーブル部 心出し調整範囲(mm) |
±3 |
±3 |
回転テーブル部 水平出し調整範囲(°) |
±1 |
±1 |
回転テーブル部 テーブル有効径(φ mm) |
235 |
235 |
回転テーブル部 最大積載径(φ mm) |
580 |
580 |
回転テーブル部 最大測定径(φ mm) |
300 |
300 |
回転テーブル部 最大積載質量(kg) |
30 |
30 |
検出器機能 |
IN/OUTワンタッチ切替機構付き,Z軸方向衝突検出機能,スタイラス角度目盛付き(±45°) |
IN/OUTワンタッチ切替機構付き,Z軸方向衝突検出機能,スタイラス角度目盛付き(±45°) |
使用空気圧(MPa) |
0.39 |
0.39 |
空気消費量(標準状態)(L/min) |
30(標準状態において) |
30(標準状態において) |
検出器 測定子先端材質 |
超硬 |
|
検出器 測定子形状 |
φ1.6超硬球 |
φ1.6超硬球 |
本体質量(kg) |
180 |
200 |
電源 |
100~240V |
AC100~240 V |
消費電力 |
200W |
200 W |
その他 |
検出器機能：測定力切り替え機能付き（5段階）、スライド式検出器ホルダ付き（3ポジション仕様） |
検出器機能：測定力切り替え機能付き（5段階）、スライド式検出器ホルダ付き（3ポジション仕様） |
