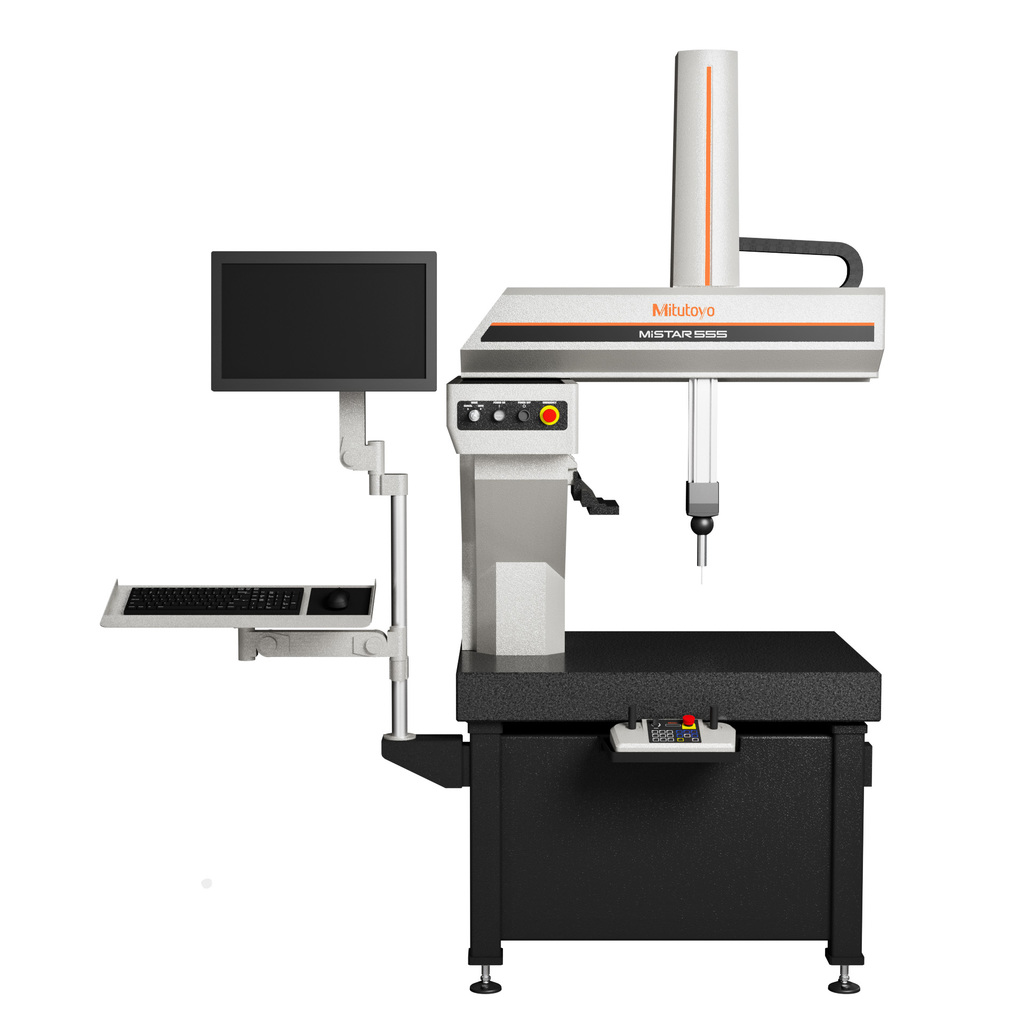

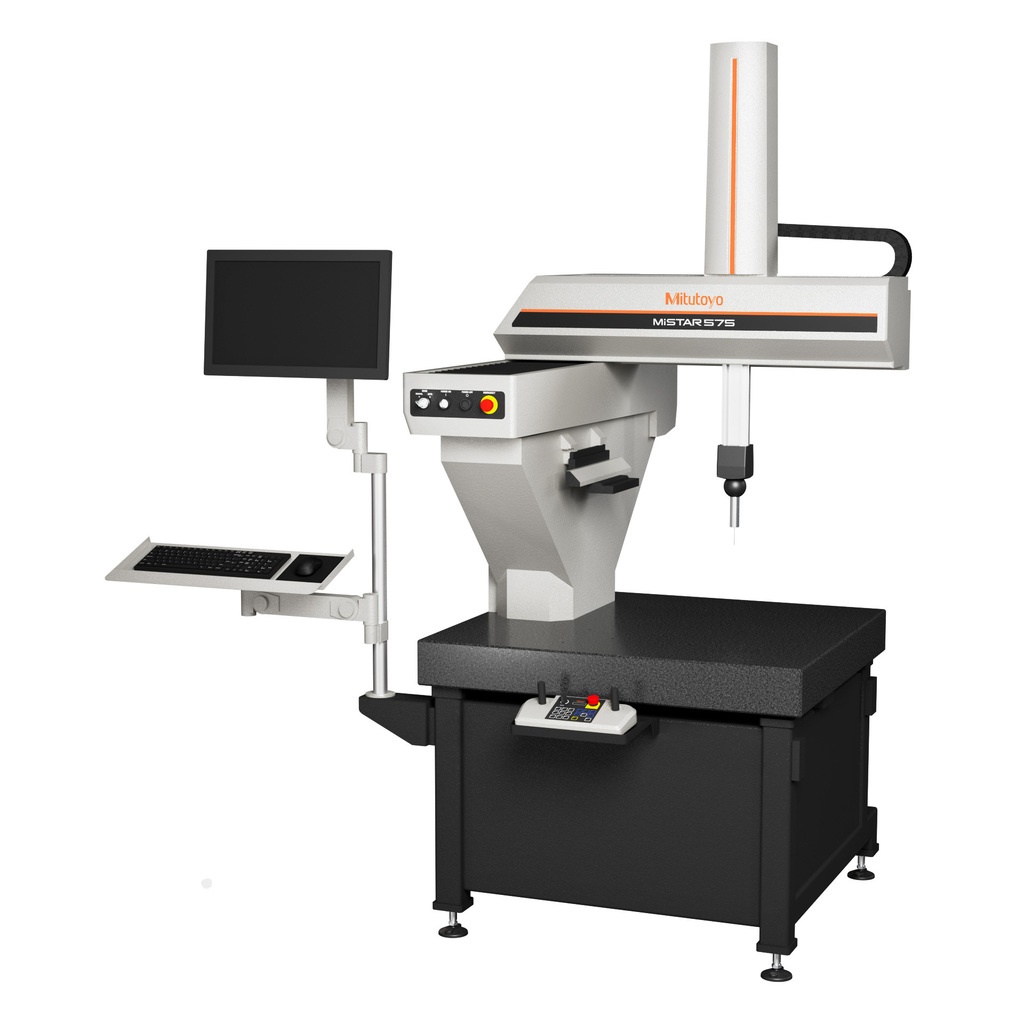

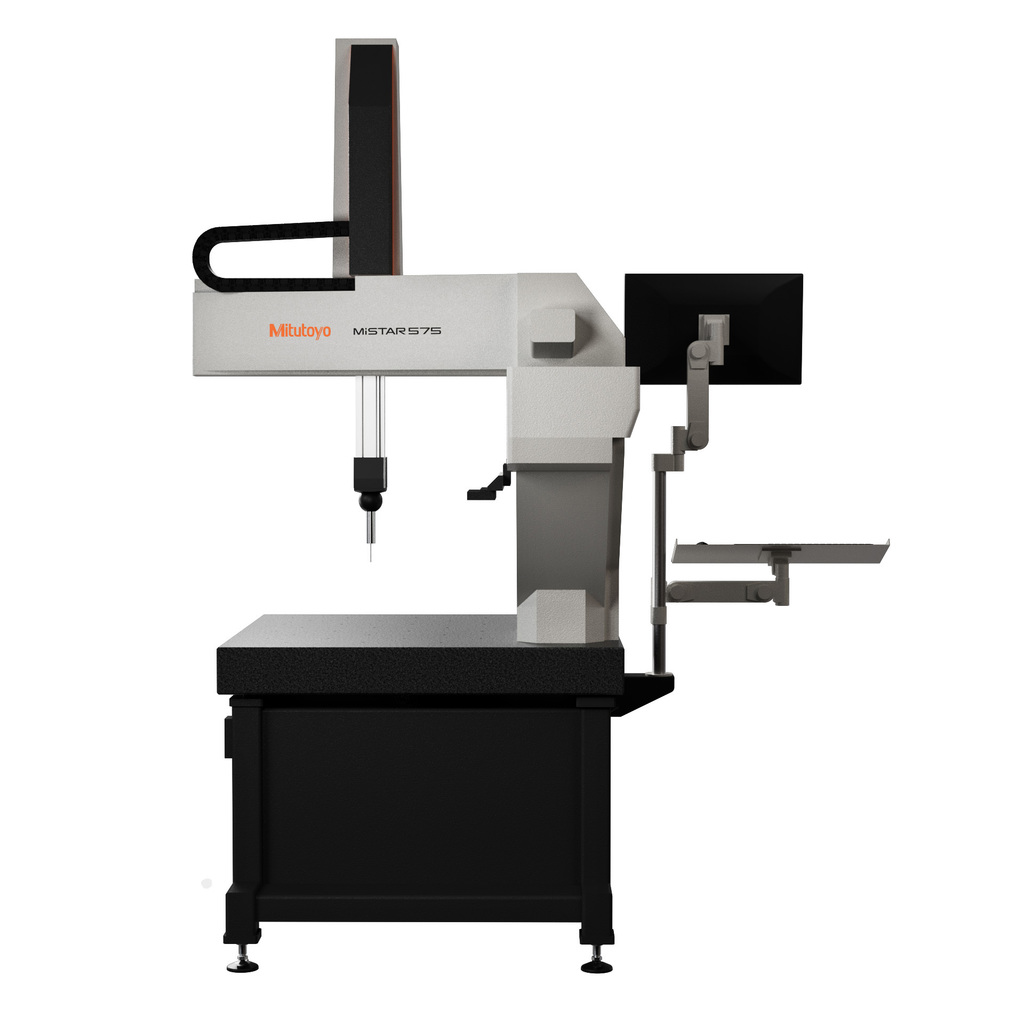

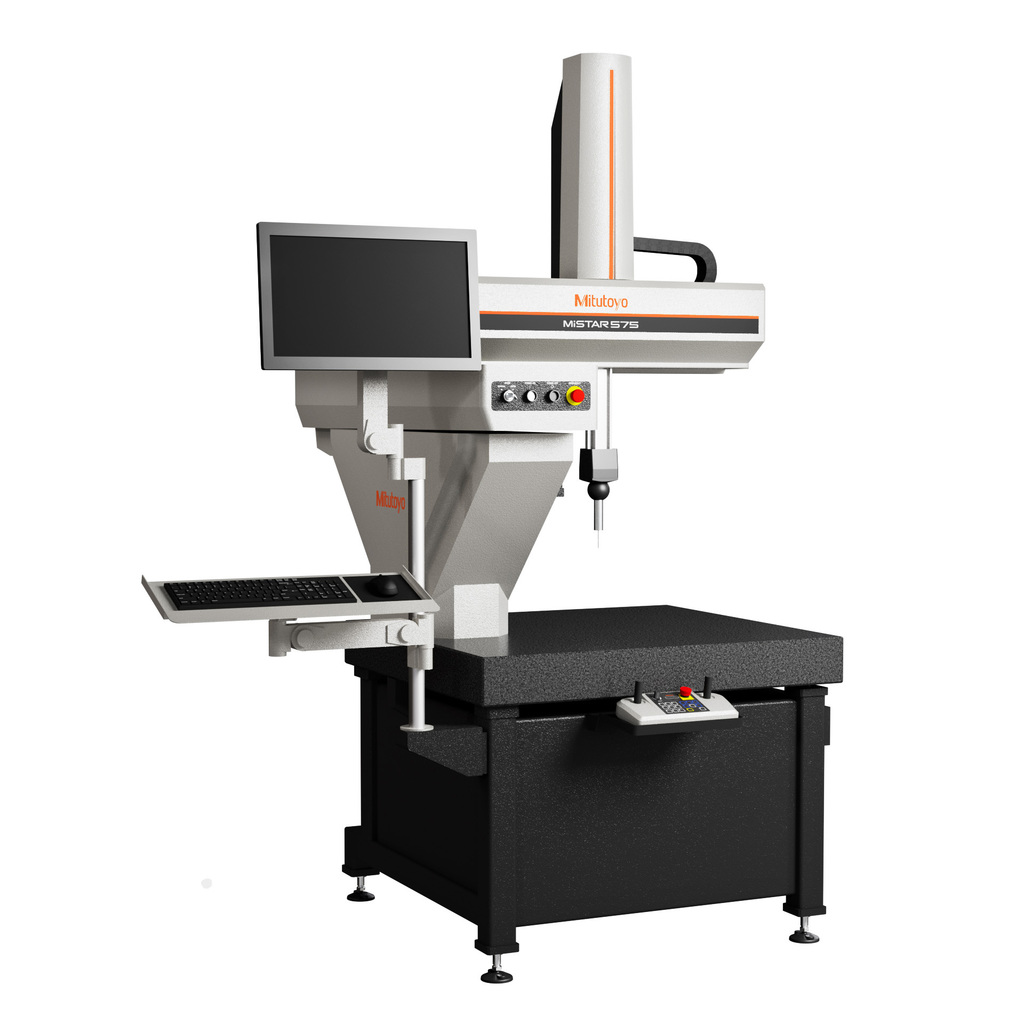

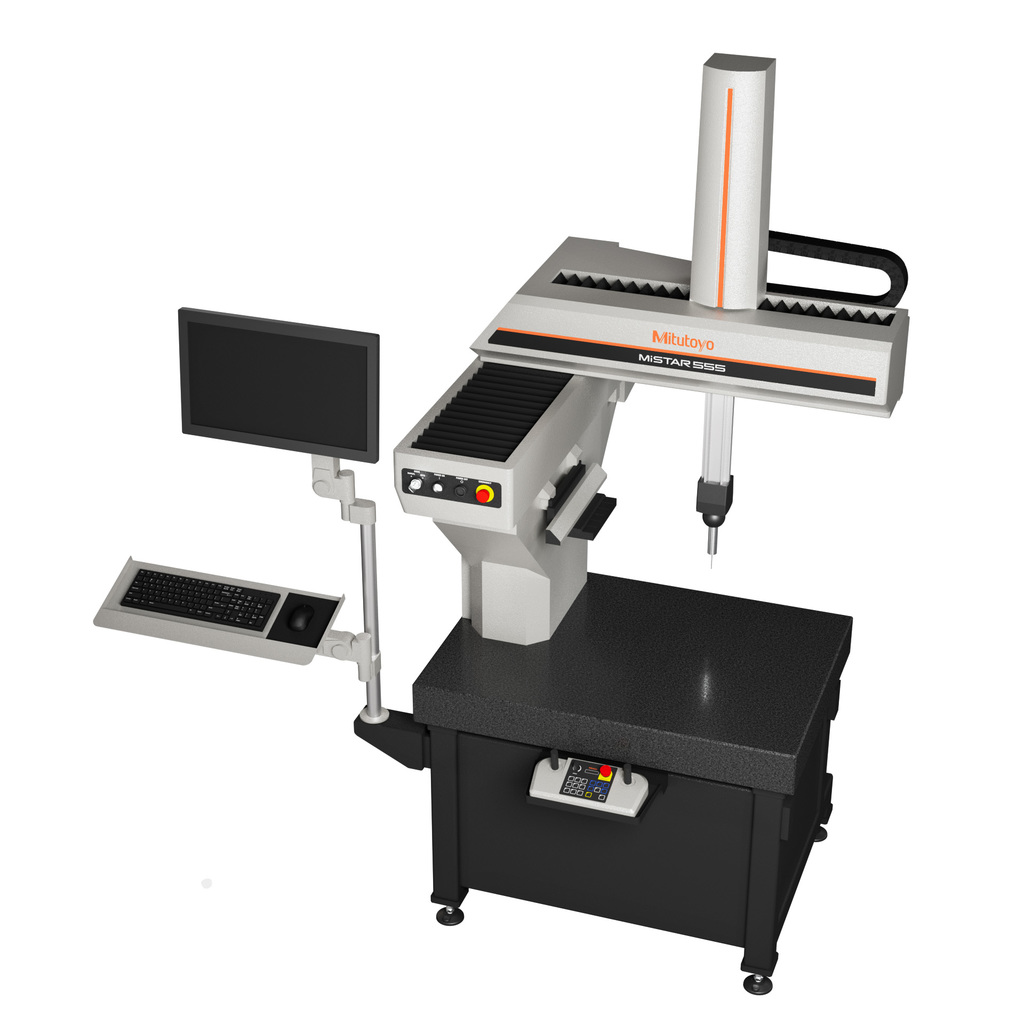

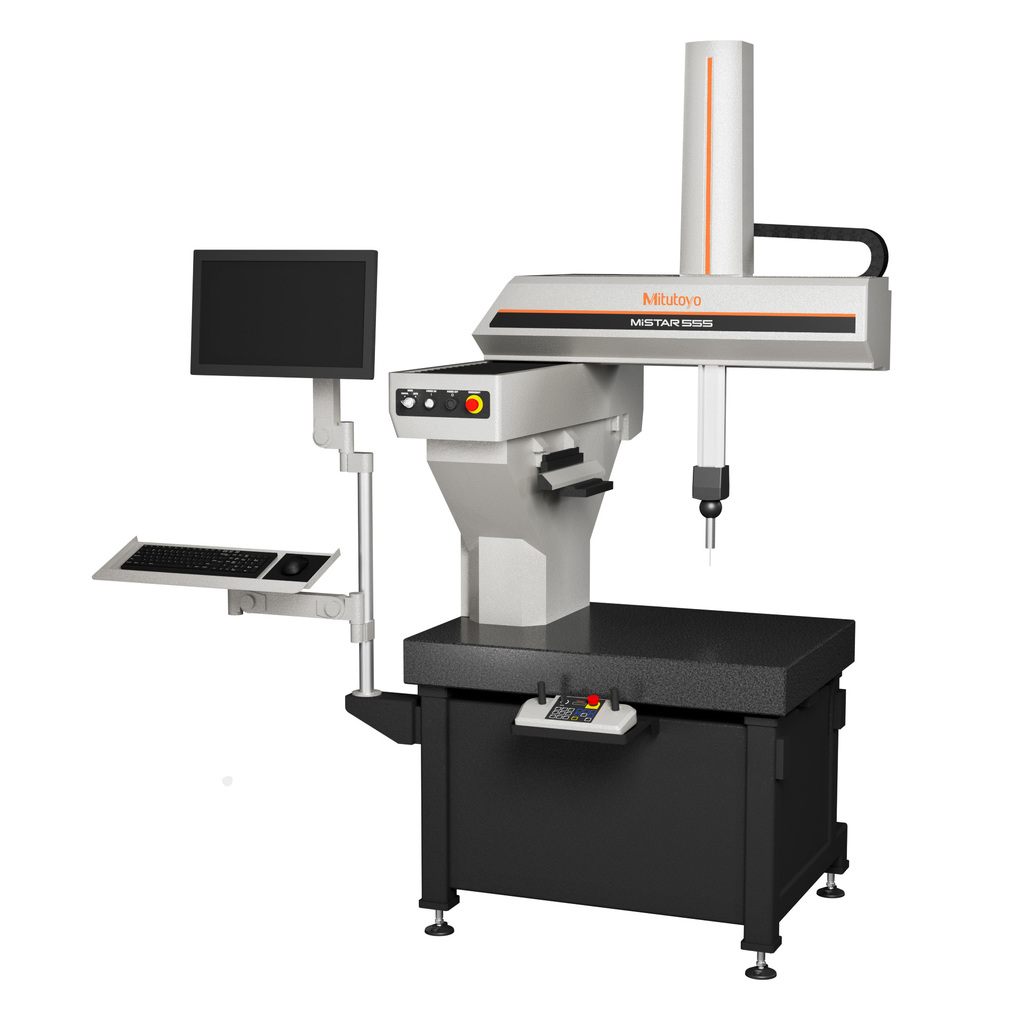

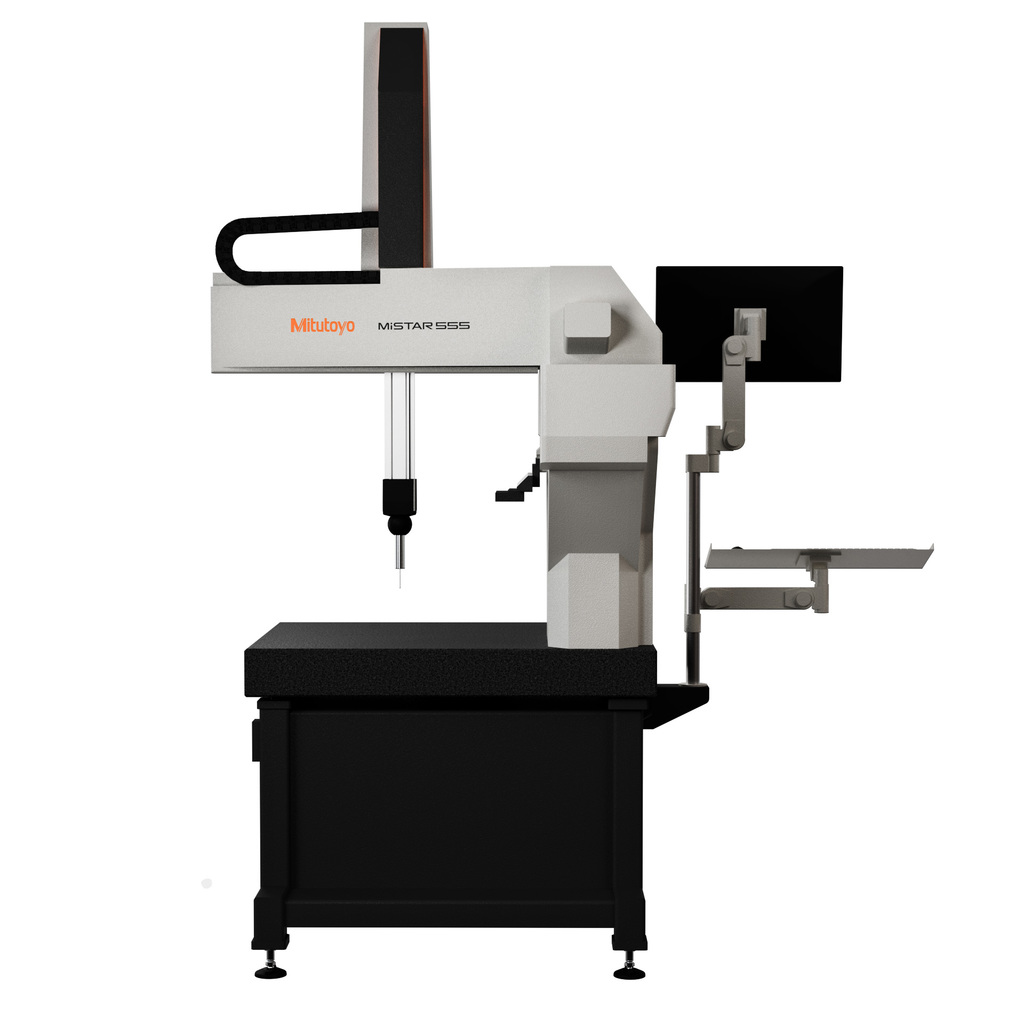

MiSTARシリーズ
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

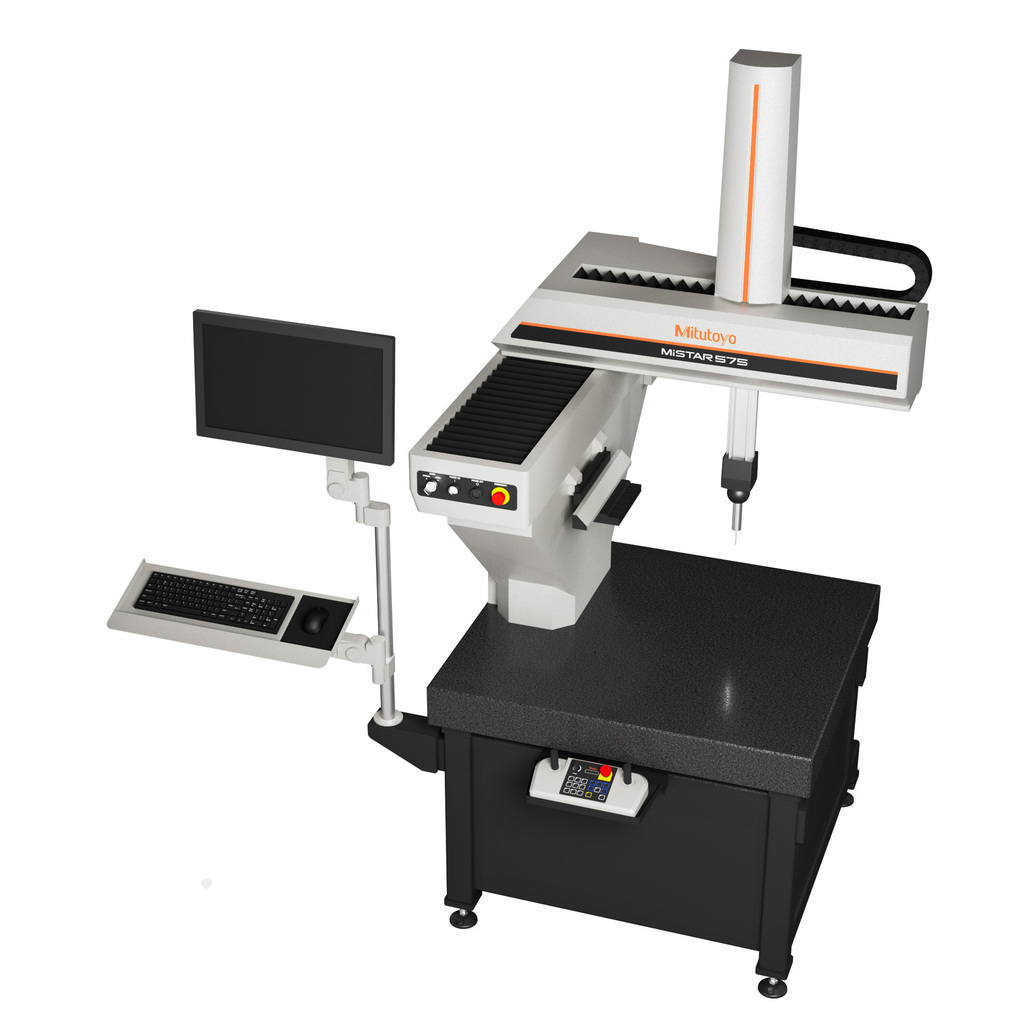

商品バリエーション
商品紹介動画
生産ラインの中で、加工機のすぐそばで。耐環境性に優れたCNC三次元測定機
主な特長
-
現場環境下（10°～40℃）での測定精度を保証します。 また、リアルタイム温度補正により、温度変化による誤差を最小限に抑制。ワークの温度慣らしをしなくても、加工後すぐに測定を開始することが可能です。
-
スケール面に油分が付着してもエラーが発生しない耐環境型アブソリュートスケールを採用。オイルミストが舞う環境下においても測定精度の劣化が少なく、こまめにメンテナンスを行う必要がありません。
-
高速移動・高加速駆動で、トータル測定時間を短縮。ワークを置くだけですぐに測定でき、タッチパネルによる直感的な操作が可能です。 また、測定の効率化をサポートする各種オプションをご用意しています。

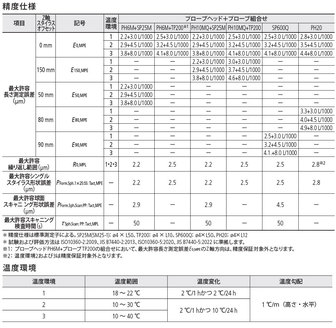

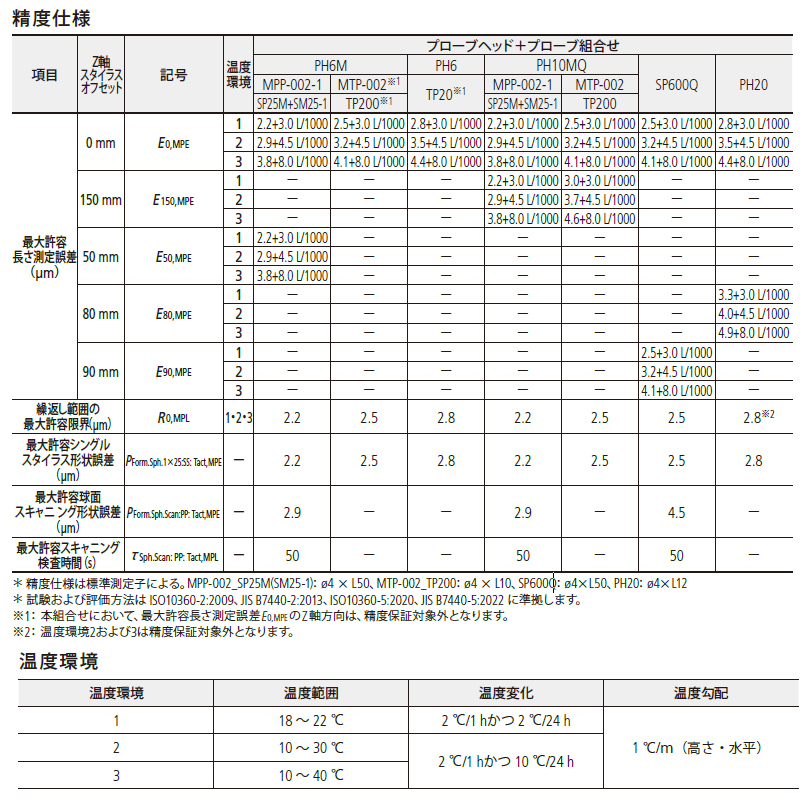

仕様
| 符号 | MiSTAR 555 | MiSTAR 575 |
|---|---|---|
測定範囲 X軸(mm) |
570 |
570 |
測定範囲 Y軸(mm) |
500 |
700 |
測定範囲 Z軸(mm) |
500 |
500 |
駆動速度 CNC mode 移動速度(各軸)(AUTO)(mm/s) |
各軸最大 350 |
各軸最大 350 |
駆動速度 CNC mode 移動速度(各軸)(MANUAL)(mm/s) |
各軸最大 133 |
各軸最大 133 |
駆動速度 CNC mode 最大合成速度(AUTO)(mm/s) |
606 |
606 |
駆動速度 CNC mode 最大合成速度(MANUAL)(mm/s) |
230 |
230 |
駆動速度 CNC mode 測定速度(AUTO)(mm/s) |
1〜5 |
1~5 |
駆動速度 CNC mode 測定速度(MANUAL)(mm/s) |
1〜5 |
1~5 |
駆動速度 J/S mode 移動速度(mm/s) |
0〜80 |
0~80 |
駆動速度 J/S mode 測定速度(mm/s) |
0〜3 |
0~3 |
駆動速度 J/S mode 微動速度(mm/s) |
0～0.05 |
0~0.05 |
駆動加速度(各軸)(mm/s²) |
1556 |
1556 |
駆動加速度(最大合成加速度)(mm/s²) |
2695 |
2695 |
最小表示量(mm) |
0.0001 |
0.0001 |
案内方式(各軸) |
リニアガイド |
リニアガイド |
測長ユニット |
リニアエンコーダ |
リニアエンコーダ |
測定物 最大高さ(mm) |
660 |
660 |
測定テーブル 材質 |
はんれい岩 |
はんれい岩 |
測定テーブル 大きさ(載物面)(mm) |
755×730 |
755×930 |
測定物 最大質量(kg) |
120 |
180 |
測定テーブル 測定物取付ネジ |
M8ネジ |
M8ネジ |
本体質量(設置台・コントローラ含む)(kg) |
655 |
805 |
電源 |
AC100~120/200~240V±10%, 50/60Hz |
AC 100~120/200~240 V ±10%(50/60 Hz) |
最大消費電力(kW) |
1.5 |
1.5 |

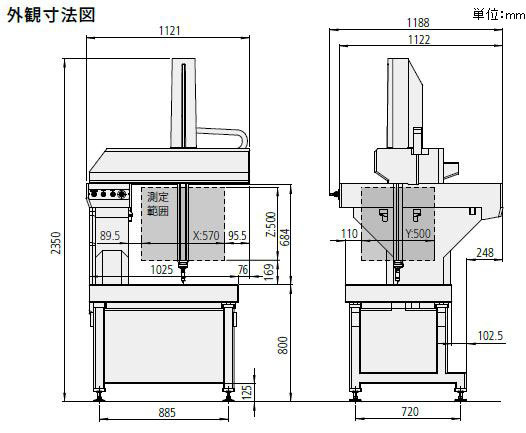

外観寸法図
