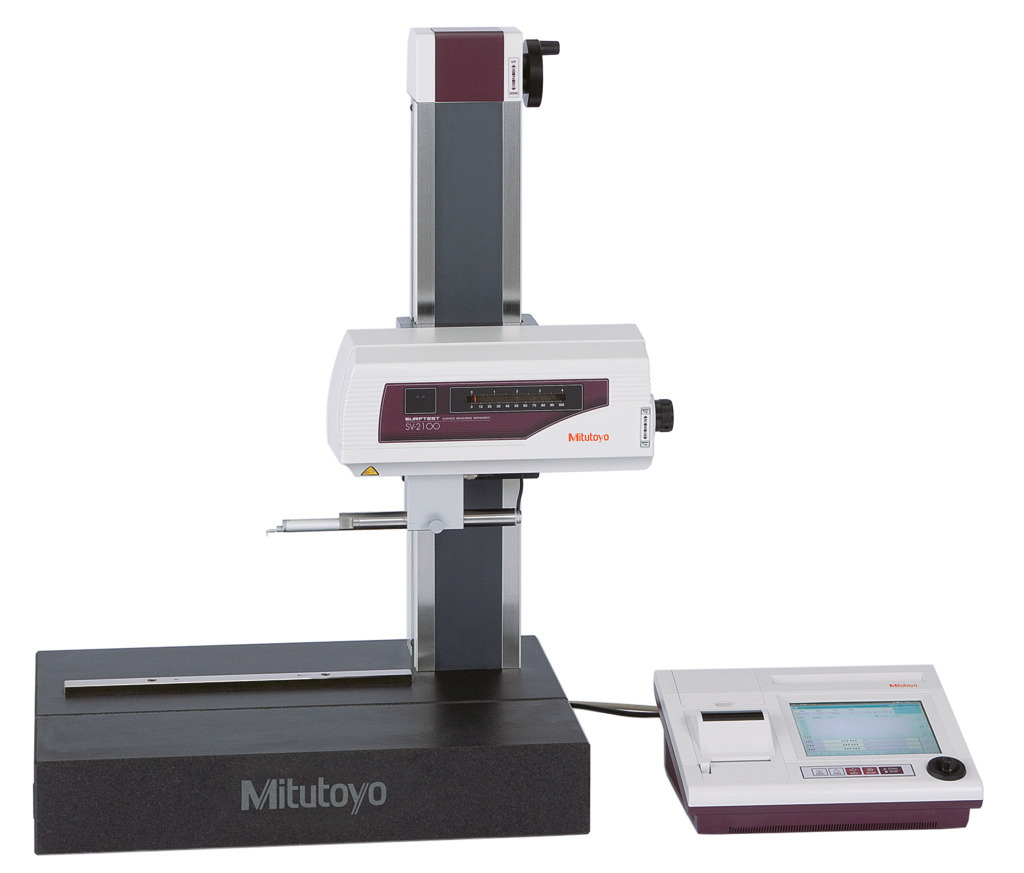

表面粗さ測定機 SURFTEST SV-2100シリーズ

商品バリエーション

SV-2100M4 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100M4(PCセット) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100S4(検出器測定力：0.75mN) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100S4(検出器測定力：4mN) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100H4(検出器測定力：0.75mN) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100H4(検出器測定力：4mN) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100W4(検出器測定力：0.75mN) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

SV-2100W4(検出器測定力：4mN) 測定範囲 X軸(mm):100 測定範囲 Z1軸 表面粗さ(µm):800,80,8

主な特長

• 専用データ処理装置タイプ

• 専用データ処理部に視認性が良いカラーTFT LCD7.5型を搭載し、アイコン表示とタッチパネル操作の採用で見やすくわかりやすい表示と簡単操作を実現します。

• 操作性の良いジョイスティック操作と、小穴内側測定時などに必要な微小なスタイラスの位置決めも手動つまみで簡単に行えます。

• 3断面までの複数箇所測定の設定が可能です。

• わずらわしい測定面の水平出し調整を自動で行うことができます。

• 表面粗さ規格1997年ISO、2001年版JISなどの規格に準拠した解析パラメータ43種類に加え豊富な輪郭解析が行えます。
  ※輪郭解析：面積、円、角度、座標差、段差、傾斜量

• 送り装置（X軸）の真直度を長期間維持するために耐摩耗性に優れ、経年変化の少ないセラミック製ガイドを採用しています。セラミック製ですので、防錆油の注油作業なども不要のメンテナンスフリー設計となっております。

• ジョイスティック操作による最大40 mm/sの高速移動（X軸）

• 微細な位置決めが可能な手動つまみを標準装備

• 真直度精度0.15 μm/100 mmの安定した高精度測定が可能

仕様

符号	SV-2100M4	SV-2100M4(PCセット)	SV-2100S4(検出器測定力：0.75mN)	SV-2100S4(検出器測定力：4mN)	SV-2100H4(検出器測定力：0.75mN)	SV-2100H4(検出器測定力：4mN)	SV-2100W4(検出器測定力：0.75mN)	SV-2100W4(検出器測定力：4mN)
測定範囲 X軸(mm)	100	100	100	100	100	100	100	100
駆動速度 J/S mode Z2軸(mm/s)	手動のみ、ハンドル送り量 1 mm/回転	手動のみ、ハンドル送り量 1 mm/回転	0～20および手動	0～20および手動	0～20および手動	0～20および手動	0～20および手動	0～20および手動
測定範囲 Z1軸 表面粗さ(µm)	800,80,8	800,80,8	800,80,8	800,80,8	800,80,8	800,80,8	800,80,8	800,80,8
分解能 X軸(µm)	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
分解能 Z1軸 表面粗さ(µm)	0.01（800 μmレンジ）, 0.001（80 μmレンジ）, 0.0001（8 μmレンジ）	0.01（800 μmレンジ）, 0.001（80 μmレンジ）, 0.0001（8 μmレンジ）	0.01（800μmレンジ）, 0.001（80μmレンジ）, 0.0001（8μmレンジ）	0.01（800μmレンジ）, 0.001（80μmレンジ）, 0.0001（8μmレンジ）	0.01（800μmレンジ）, 0.001（80μmレンジ）, 0.0001（8μmレンジ）	0.01（800μmレンジ）, 0.001（80μmレンジ）, 0.0001（8μmレンジ）	0.01（800μmレンジ）, 0.001（80μmレンジ）, 0.0001（8μmレンジ）	0.01（800μmレンジ）, 0.001（80μmレンジ）, 0.0001（8μmレンジ）
測定面方向 表面粗さ	上下両方向	上下両方向
測定速度 X軸 表面粗さ(mm/s)	0.02～5	0.02～5	0.02～5	0.02～5	0.02～5	0.02～5	0.02～5	0.02～5
駆動速度 CNC mode X軸(mm/s)	0～40および手動	0～40および手動	0～40および手動	0～40および手動	0～40および手動	0～40および手動	0～40および手動	0～40および手動
駆動範囲 Z2軸(mm)	350	350	350	350
検出器 測定力(mN)	0.75	0.75	0.75	4	0.75	4	0.75	4
スタイラス先端形状 表面粗さ	60°/2 μm	60°/2 μm	60°/2μm	60°/2μm	60°/2μm	60°/2μm	60°/2μm	60°/2μm
真直精度 X軸 表面粗さ	0.15 μm/100 mm	0.15 μm/100 mm	0.15μm/100mm	0.15μm/100mm	0.15μm/100mm	0.15μm/100mm	0.15μm/100mm	0.15μm/100mm
検出器 検出方式	差動インダクタンス	差動インダクタンス	差動インダクタンス	差動インダクタンス	差動インダクタンス	差動インダクタンス	差動インダクタンス	差動インダクタンス
測定方法	スキッドレス式	スキッドレス式
外部出力機能	RS-232C		RS-232C,SPC	RS-232C,SPC	RS-232C,SPC	RS-232C,SPC	RS-232C,SPC	RS-232C,SPC
ベース材質	はんれい岩	はんれい岩	はんれい岩	はんれい岩	はんれい岩	はんれい岩	はんれい岩	はんれい岩
保存環境温度範囲(℃)	-10~50	-10~50	-10~50	-10~50	-10~50	-10~50	-10~50	-10~50
保存環境湿度範囲(非結露)(%RH)	5~90(ただし、結露しないこと)	5~90(ただし、結露しないこと)	5~90	5~90	5~90	5~90	5~90	5~90
使用環境温度範囲(℃)	10~30	10~30	10~30	10~30	10~30	10~30	10~30	10~30
使用環境湿度範囲(非結露)(%RH)	20~80(ただし、結露しないこと)	20~80(ただし、結露しないこと)	20~80	20~80	20~80	20~80	20~80	20~80
ベースサイズ(mm)	600x450	600x450	600x450	600x450	600x450	600x450	1000x450	600x450
演算表示部(mm)	330×270×124	330×270×124	330×270×124	330×270×124	330×270×124	330×270×124	330×270×124	330×270×124
演算表示部 質量(kg)	4		4.0	4.0
本体(mm)	716×450×863	716×450×863	766×482×966	766×482×966	766×482×1166	766×482×1166	1166×820×1176	1166×820×1176
本体質量(kg)	140	140	140	140	150	150	220	220
電源	AC100-240V 50/60Hz	AC100-240V 50/60Hz	100~120	100~120	100~120	100~120	100~120	100~120
消費電力	75-74 W	43-41 W	140VA	140VA	140VA	140VA	140VA	140VA
表示言語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(簡体字),中国語(繁体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語,ロシア語,タイ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語
その他	スタンドタイプ：手動スタンド 測長ユニット Ｘ軸：STVC-10Z X軸駆動操作：J/S操作、手動つまみ付 LCD仕様：タッチパネル付640x480 dot TFT7.5インチカラーLCD(バックライト表示) 内蔵プリンタ：8 dot/mm高速サーマルプリンタ(用紙幅58 mm) 外部記憶I/F：CFカード 拡張スロット数：1スロット	スタンドタイプ：手動スタンド 測長ユニット Ｘ軸：STVC-10Z X軸駆動操作：手動つまみ 外部I/F：USB 拡張スロット数：1スロット	x軸/Z2軸操作：ジョイスティック操作、手動つまみ付 LCD仕様：タッチパネル付640x480dot TFT 7.5インチカラーLCD（バックライト表示） 内蔵プリンタ：8 dot/mm高速サーマルプリンタ（用紙幅58mm) 外部記憶1/F：CFカード 拡張スロット数：1スロット	x軸/Z2軸操作：ジョイスティック操作、手動つまみ付 LCD仕様：タッチパネル付640x480dot TFT 7.5インチカラーLCD（バックライト表示） 内蔵プリンタ：8 dot/mm高速サーマルプリンタ（用紙幅58mm) 外部記憶1/F：CFカード 拡張スロット数：1スロット	x軸/Z2軸操作：ジョイスティック操作、手動つまみ付 LCD仕様：タッチパネル付640x480dot TFT 7.5インチカラーLCD（バックライト表示） 内蔵プリンタ：8 dot/mm高速サーマルプリンタ（用紙幅58mm) 外部記憶1/F：CFカード 拡張スロット数：1スロット	x軸/Z2軸操作：ジョイスティック操作、手動つまみ付 LCD仕様：タッチパネル付640x480dot TFT 7.5インチカラーLCD（バックライト表示） 内蔵プリンタ：8 dot/mm高速サーマルプリンタ（用紙幅58mm) 外部記憶1/F：CFカード 拡張スロット数：1スロット	x軸/Z2軸操作：ジョイスティック操作、手動つまみ付 LCD仕様：タッチパネル付640x480dot TFT 7.5インチカラーLCD（バックライト表示） 内蔵プリンタ：8 dot/mm高速サーマルプリンタ（用紙幅58mm) 外部記憶1/F：CFカード 拡張スロット数：1スロット	x軸/Z2軸操作：ジョイスティック操作、手動つまみ付 LCD仕様：タッチパネル付640x480dot TFT 7.5インチカラーLCD（バックライト表示） 内蔵プリンタ：8 dot/mm高速サーマルプリンタ（用紙幅58mm) 外部記憶1/F：CFカード 拡張スロット数：1スロット
PC I/F Unit (電装部)(mm)		350×263×86
PC I/F Unit 質量(kg)		3.8
分解能 Z2軸 (µm)			1	1	1	1	1	1
駆動速度 CNC mode Z2軸(mm/s)			0～20および手動	0～20および手動	0～20および手動	0～20および手動	0～20および手動	0～20および手動
測長ユニット Z2軸			ロータリーエンコーダ	ロータリーエンコーダ	ロータリーエンコーダ	ロータリーエンコーダ	ロータリーエンコーダ	ロータリーエンコーダ
電動ユニット(mm)			372×245×71.8	372×245×71.8	372×245×71.8	372×245×71.8	372×245×71.8	372×245×71.8
電動ユニット 質量(kg)			3.0	3.0	3.0	3.0	3.0	3.0
