CNC三次元測定機 CRYSTA-Apex V900シリーズ

最小表示量(mm) : 0.0001 測定範囲 X軸(mm) : 900 測定範囲 Y軸(mm) : 1000 測定範囲 Z軸(mm) : 600
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_CRYSTAApexV9106_201911_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

温度補正機能を搭載することによって、1 6 〜2 6 ℃の温度範囲下での精度保証が可能になります。

商品バリエーション

主な特長

  • 測定機が持つ本来の精度を保証しながら、速く、正確な測定を可能にし、インペラやブレードといったさまざまな形状のワーク測定にも対応。

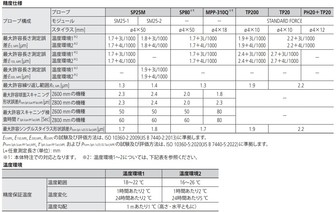

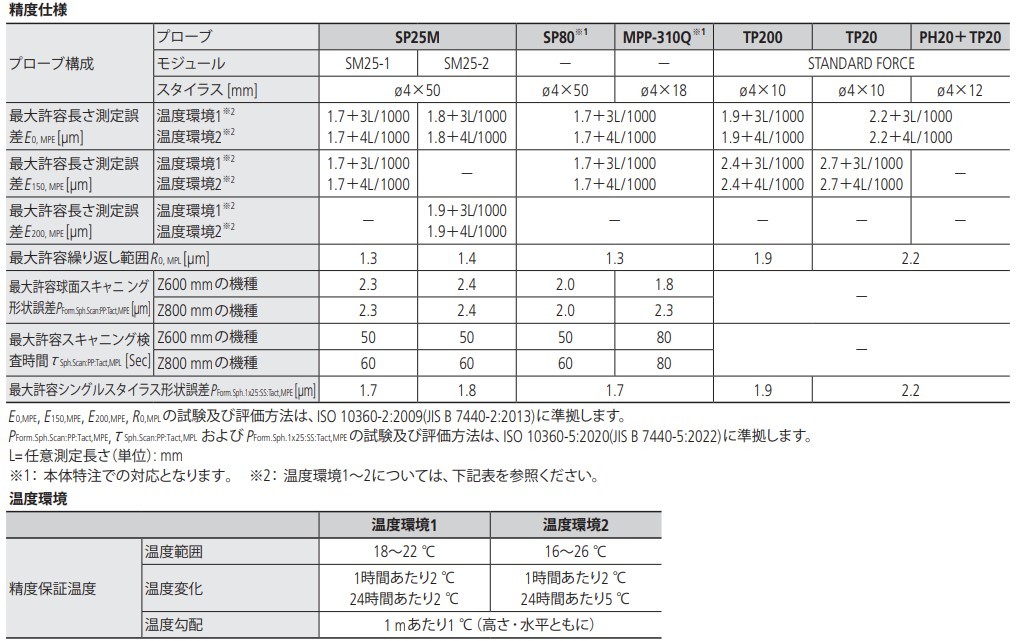

  • 測定精度に大きな影響を及ぼす温度環境に左右されないリアルタイム温度補正、高精度なワークも精度保証ができる最大許容長さ測定誤差:初項1. 7μmの実力(長さ100mmで2μmを保証)、繰り返し精度の向上など、従来の測定機と比較しても、その精度を圧倒するクオリティを実現しています。
  • 3D形状の測定経路を指定し、曲面や輪郭といったより複雑な形状のワークを自由な測定経路で測定することができます。また、ワークと設計値とのズレによる軌道誤差をリアルタイムに修正することで、加工精度や設置ズレに左右されない高速測定を可能にしています。さらに、Vシリーズは最大8 mm/s の測定速度( 測定物への接触速度)を持ち、駆動速度・駆動加速度とのコンビネーションにより、総測定時間の大幅な短縮を実現します。
  • スキャニングプローブや非接触プローブといった三次元測定機用プローブをラインナップし、ワークの特徴にあわせた最適なプローブで、高精度かつ高効率な測定を実現します。

仕様

符号 CRYSTA-Apex V9106 CRYSTA-Apex V9166 CRYSTA-Apex V9206 CRYSTA-Apex V9108 CRYSTA-Apex V9168 CRYSTA-Apex V9208
測定範囲 X軸(mm)
900
900
900
900
900
900
測定範囲 Y軸(mm)
1000
1600
2000
1000
1600
2000
測定範囲 Z軸(mm)
600
600
600
800
800
800
駆動速度 CNC mode 移動速度(各軸)(AUTO)(mm/s)
各軸最大 300
各軸最大 300
各軸最大 300
各軸最大 300
各軸最大 300
各軸最大 300
駆動速度 CNC mode 移動速度(各軸)(MANUAL)(mm/s)
各軸最大 138
各軸最大 138
各軸最大 138
各軸最大 138
各軸最大 138
各軸最大 138
駆動速度 CNC mode 最大合成速度(AUTO)(mm/s)
519
519
519
519
519
519
駆動速度 CNC mode 最大合成速度(MANUAL)(mm/s)
239
239
239
239
239
239
駆動速度 CNC mode 測定速度(AUTO)(mm/s)
1〜8
1〜8
1〜8
1〜3
1〜3
1〜3
駆動速度 CNC mode 測定速度(MANUAL)(mm/s)
1〜8
1〜8
1〜8
1〜3
1〜3
1〜3
駆動速度 J/S mode 移動速度(mm/s)
0〜80
0〜80
0〜80
0〜80
0〜80
0〜80
駆動速度 J/S mode 測定速度(mm/s)
0〜3
0〜3
0〜3
0〜3
0〜3
0〜3
駆動速度 J/S mode 微動速度(mm/s)
0~0.05
0~0.05
0~0.05
0~0.05
0~0.05
0~0.05
駆動加速度(各軸)(mm/s²)
1333
1333
1333
1000
1000
1000
駆動加速度(最大合成加速度)(mm/s²)
2309
2309
2309
1732
1732
1732
最小表示量(mm)
0.0001
0.0001
0.0001
0.0001
0.0001
0.0001
案内方式(各軸)
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
測長ユニット
リニアエンコーダ
リニアエンコーダ
リニアエンコーダ
リニアエンコーダ
リニアエンコーダ
リニアエンコーダ
測定物 最大高さ(mm)
800
800
800
1000
1000
1000
本体使用空気圧(MPa)
0.4
0.4
0.4
0.4
0.4
0.4
本体空気消費量(L/min)
60(標準状態において)(空気源としては120)
60(標準状態において)(空気源としては120)
60(標準状態において)(空気源としては120)
60(標準状態において)(空気源としては120)
60(標準状態において)(空気源としては120)
60(標準状態において)(空気源としては120)
測定テーブル 材質
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
測定テーブル 大きさ(載物面)(mm)
1080 × 1720
1080 × 2320
1080 × 2720
1080 × 1720
1080 × 2320
1080 × 2720
測定物 最大質量(kg)
1200
1500
1800
1200
1500
1800
測定テーブル 測定物固定方法(mm)
M8 × 1.25
M8 × 1.25
M8 × 1.25
M8 × 1.25
M8 × 1.25
M8 × 1.25
本体質量(設置台・コントローラ含む)(kg)
2267
2969
4052
2287
2999
4082
電源
AC100~120/200~240V±10%, 50/60Hz
AC100~120/200~240V±10%, 50/60Hz
AC100~120/200~240V±10%, 50/60Hz
AC100~120/200~240V±10%, 50/60Hz
AC100~120/200~240V±10%, 50/60Hz
AC100~120/200~240V±10%, 50/60Hz
消費電力(プローブオプションI / Fを含む)(kW)
1.5
1.5
1.5
1.5
1.5
1.5

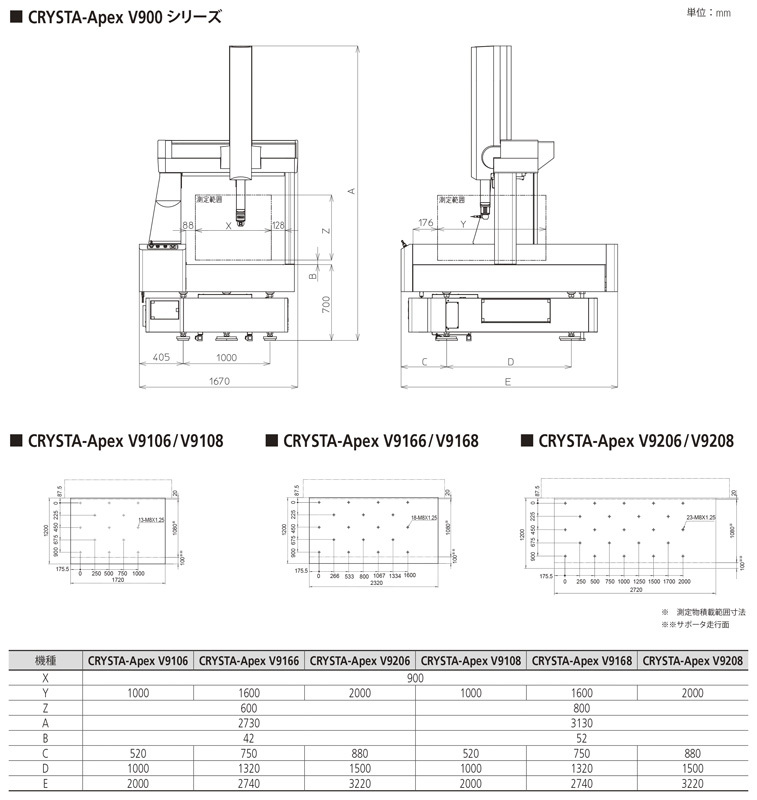

外観寸法図
