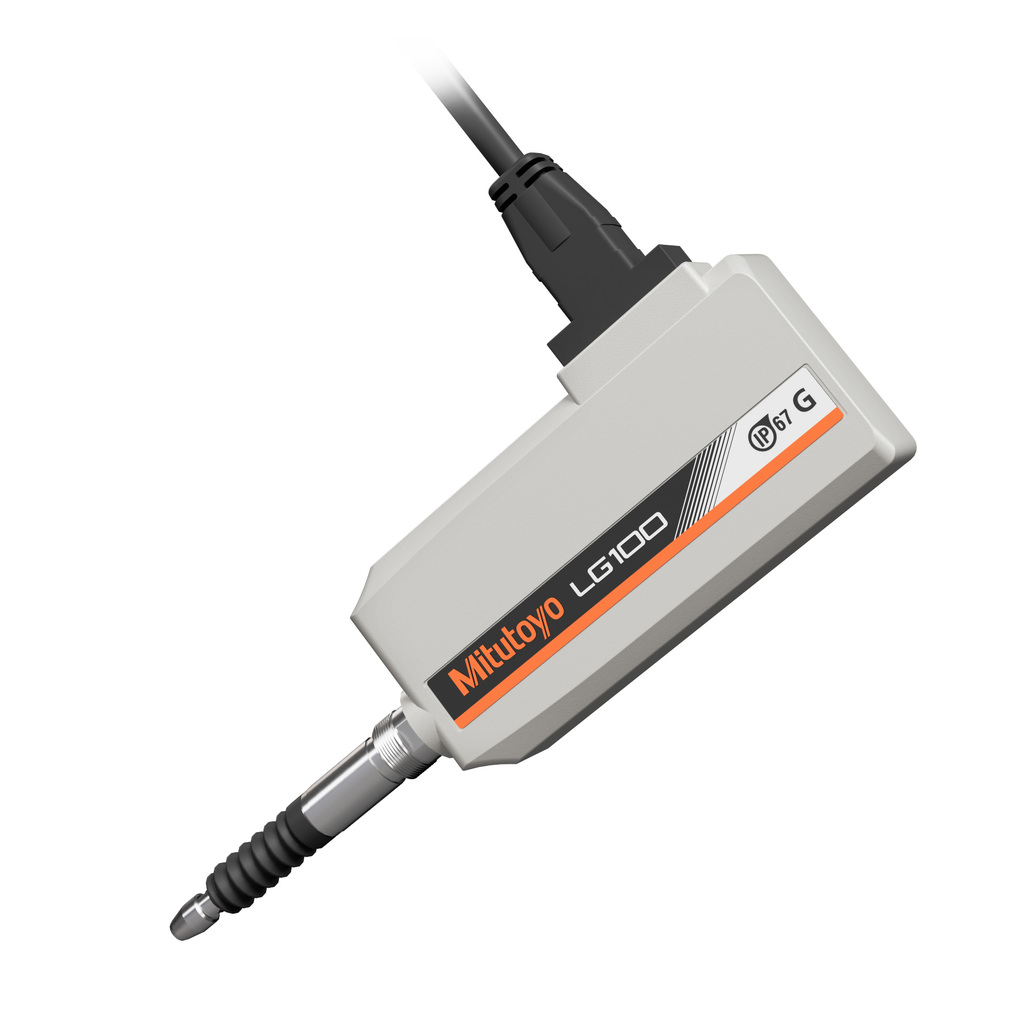

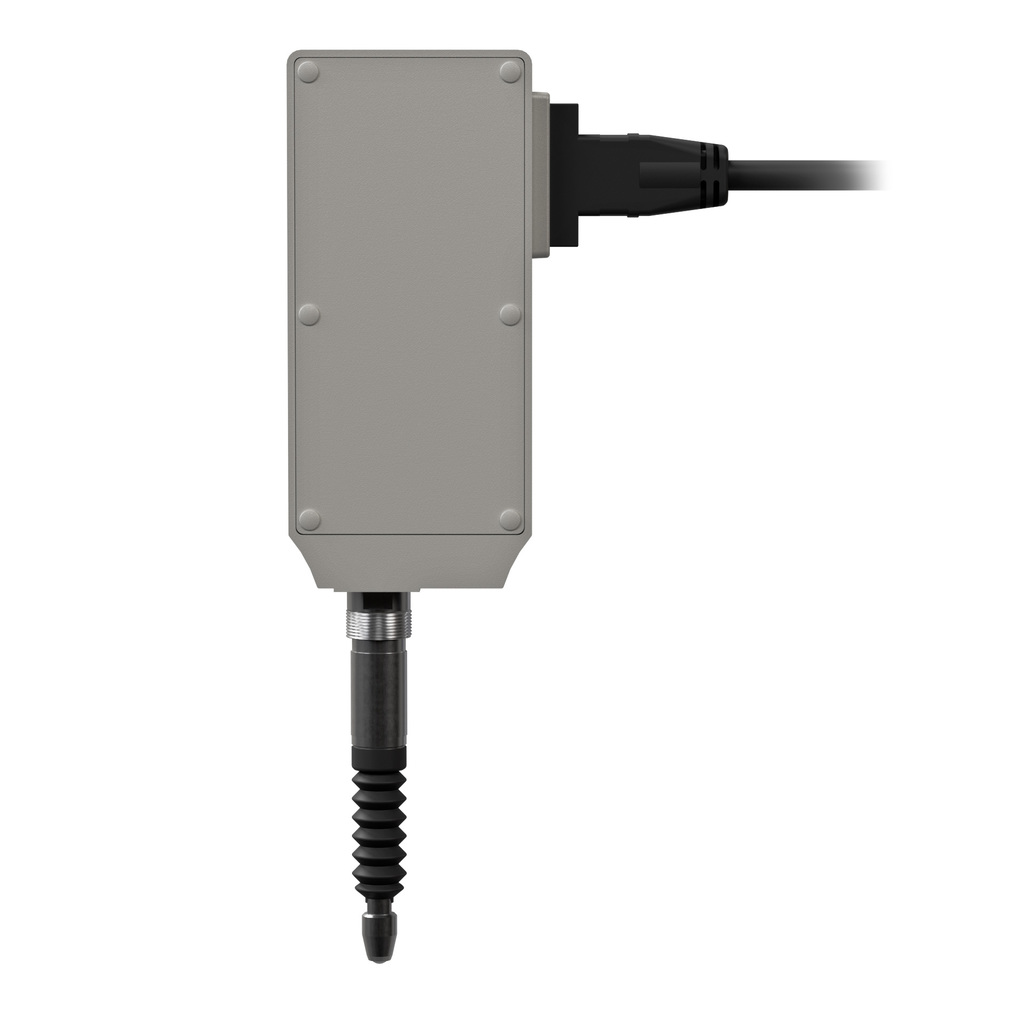

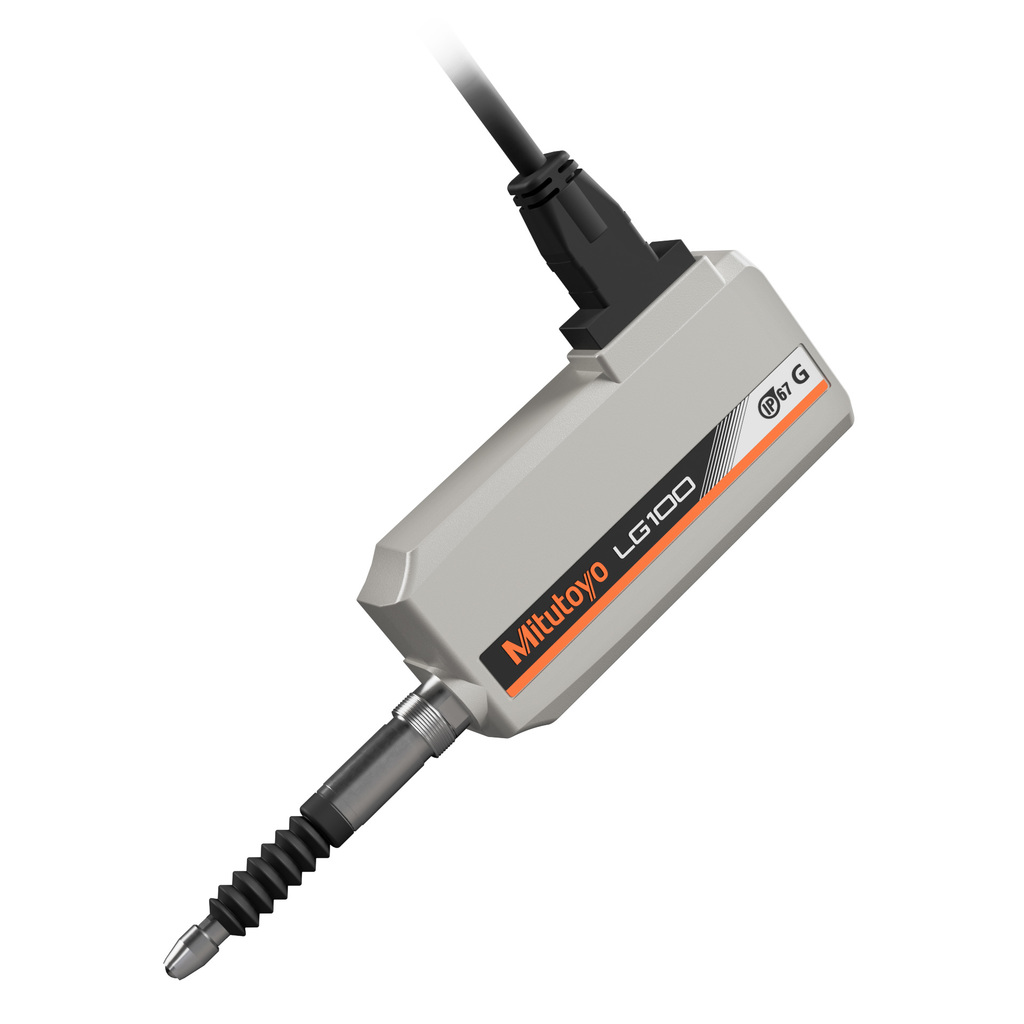

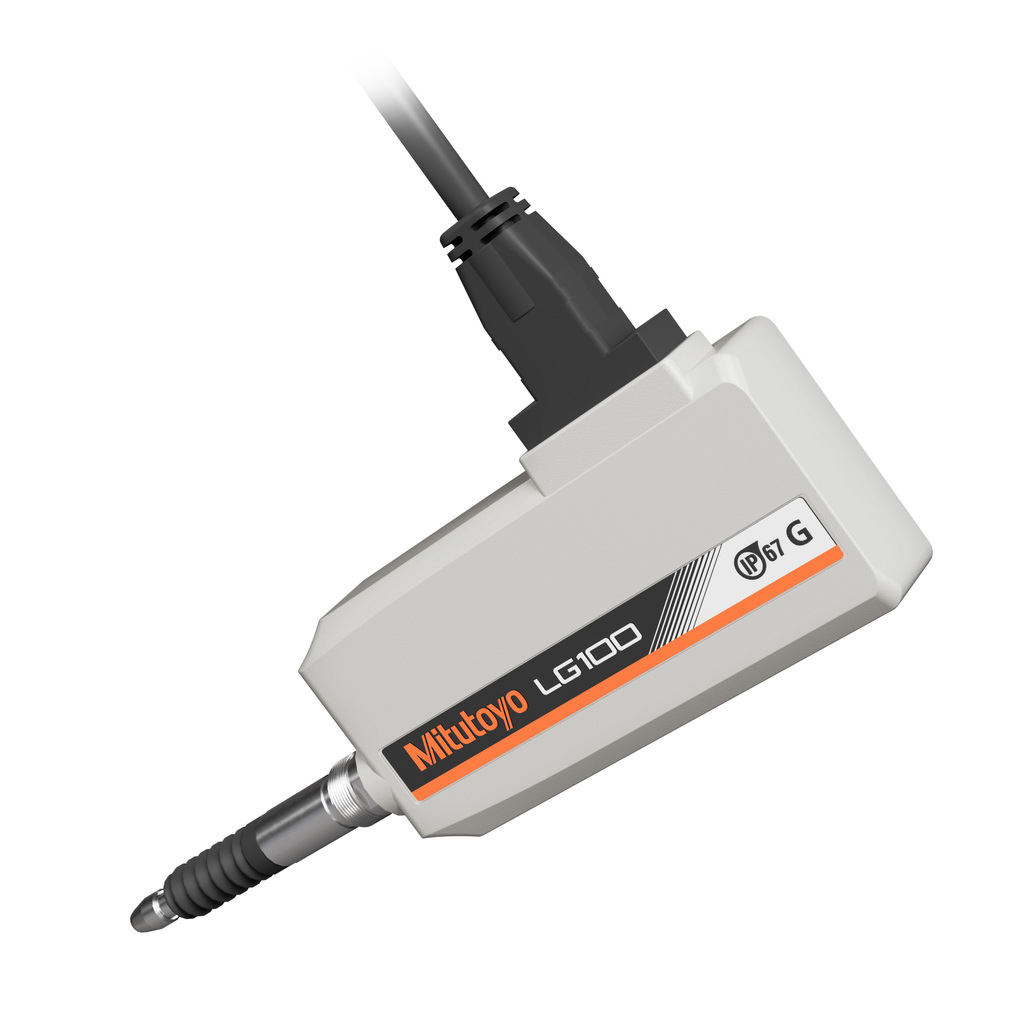

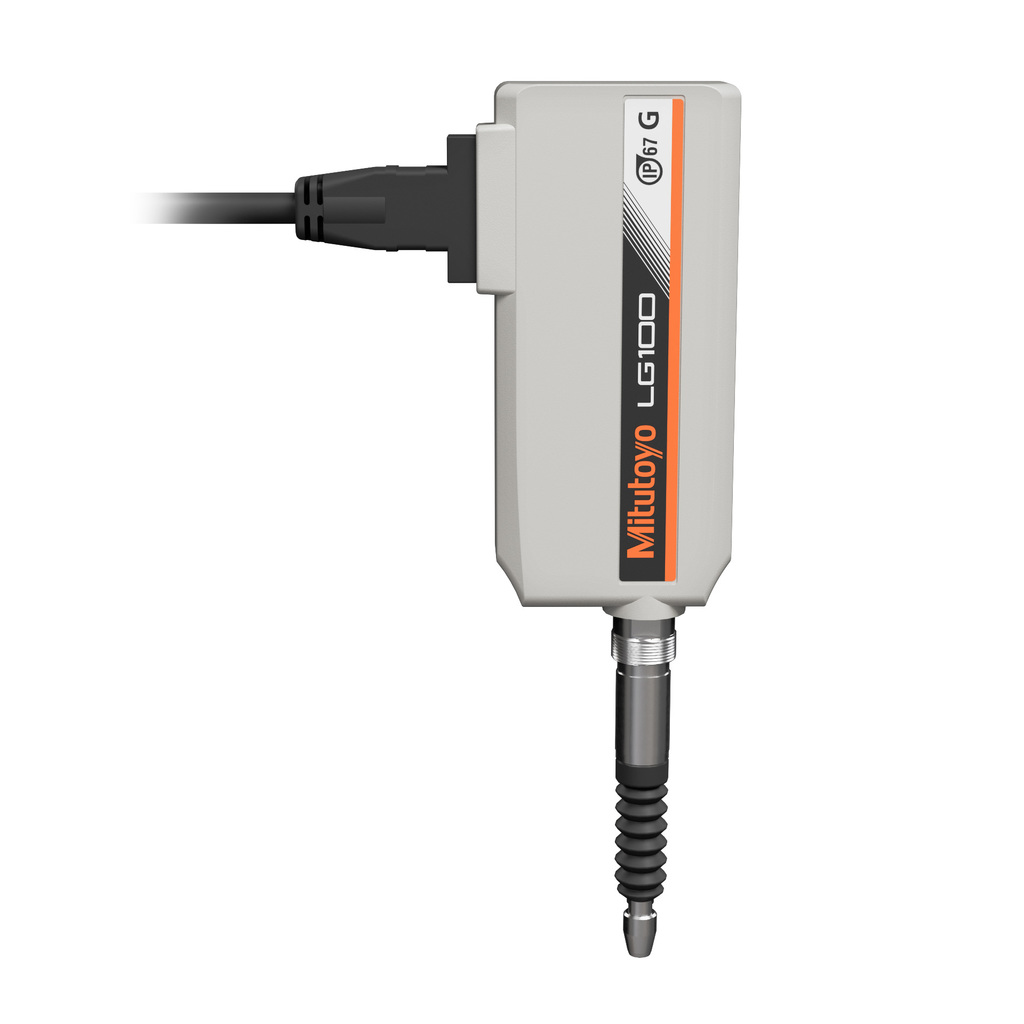

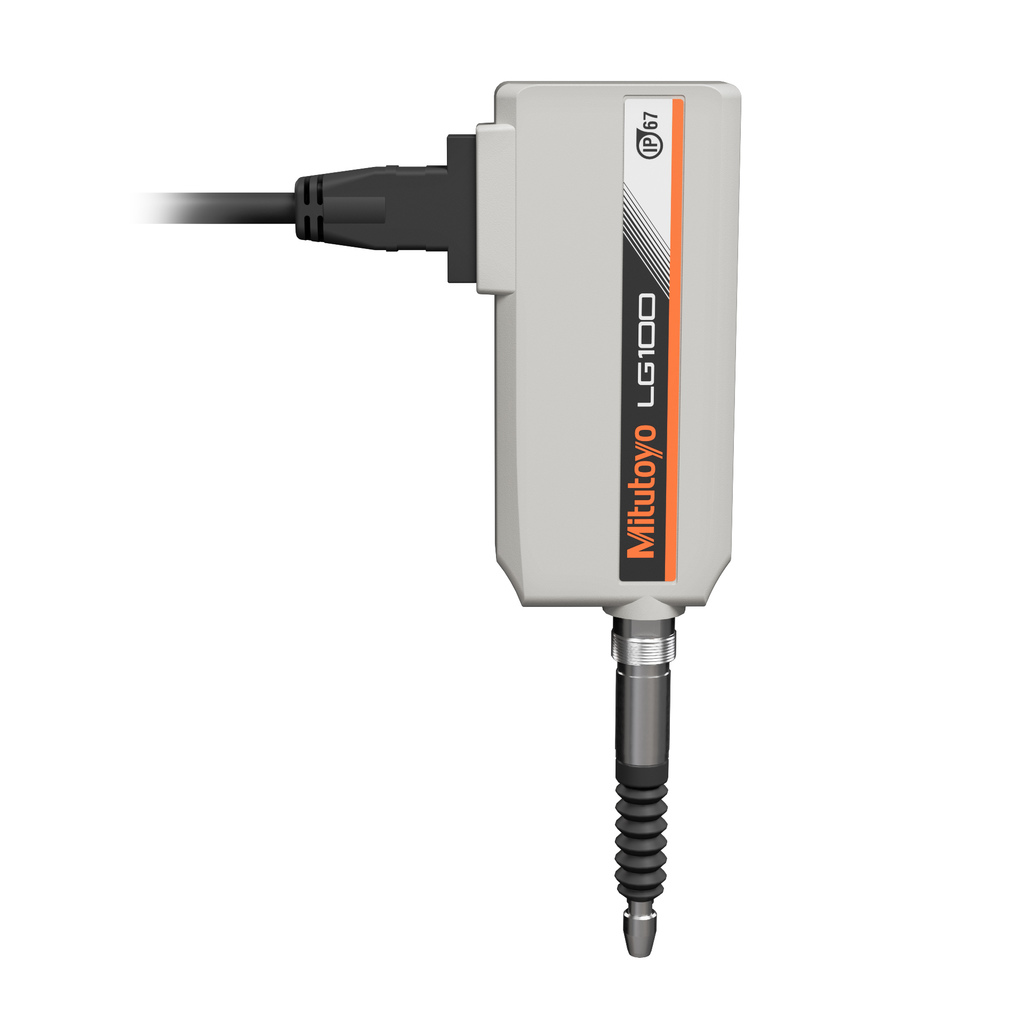

耐環境形ゲージヘッド　リニヤゲージ　LG100

商品バリエーション

542-190 LG100-110 分解能(µm):1

542-191 LG100-0510 分解能(µm):0.5

542-192 LG100-0110 分解能(µm):0.1

542-193 LG100-125 分解能(µm):1

542-194 LG100-0525 分解能(µm):0.5

542-195 LG100-0125 分解能(µm):0.1

542-196 LG100-150 分解能(µm):1

542-197 LG100-0550 分解能(µm):0.5

主な特長

• インラインや装置組込み市場で求められている再現性の精度を保証。測定器メーカが作るからこそ、測定範囲全域で繰り返し精度（2σ）、狭範囲精度を保証します。

• 摺動耐久性5,000万回以上※をクリアし、保護等級IP67Gを実現。ゴムキャップ、ケーブルシースに耐油性の高い材質を採用したことで悪環境下でも使用できます。※測定範囲10 mmタイプ（弊社試験による実力値）

• 全シリーズに原点信号出力機能を搭載。装置組込みで使用する際のマスタセット作業が容易に行え、オーバースピードなどのトラブル時にも原点位置の再現が可能で高い信頼性を有しています。

• ※EJカウンタ以外のカウンタに接続する場合、接続するカウンタの機種をご確認の上、変換プラグ、変換ケーブルを別途ご用意ください。

仕様

符号	LG100-110	LG100-0510	LG100-0110	LG100-125	LG100-0525	LG100-0125	LG100-150	LG100-0550
コードNo.	542-190	542-191	542-192	542-193	542-194	542-195	542-196	542-197
標準価格（税抜）	¥ 57200	¥ 57200	¥ 62700	¥ 70400	¥ 70400	¥ 78100	¥ 83600	¥ 83600
分解能(µm)	1	0.5	0.1	1	0.5	0.1	1	0.5
最大応答速度(mm/s)	1500	1500	400	1500	1500	400	1500	1500
原点位置	測定子先端（下死点）から約3mm	測定子先端（下死点）から約3mm	測定子先端（下死点）から約3mm	測定子先端（下死点）から約5mm	測定子先端（下死点）から約5mm	測定子先端（下死点）から約5mm	測定子先端（下死点）から約5mm	測定子先端（下死点）から約5mm
最小エッジ間隔(ns)	500	250	250	500	250	250	500	250
測定範囲(mm)	10	10	10	25	25	25	50	50
最大測定力 横姿勢(N)	1.3	1.3	1.3	4.3	4.3	4.3	5.3	5.3
最大測定力 逆姿勢(N)	1.2	1.2	1.2	4.0	4.0	4.0	4.9	4.9
最大測定力 縦姿勢(N)	1.4	1.4	1.4	4.6	4.6	4.6	5.7	5.7
保護等級	IP67G	IP67G	IP67G	IP67	IP67	IP67	IP67	IP67
原点繰返し精度(20℃)(µm)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)	α≦0.5μｍ(300mm/s以下の一定速度で同一方向の原点通過による)
指示精度(20℃)(µm)	1.5+L/50μｍ(L=任意測定長)	1.5+L/50μｍ(L=任意測定長)	0.8+L/50μｍ(L=任意測定長)	1.5+L/50μｍ(L=任意測定長)	1.5+L/50μｍ(L=任意測定長)	0.8+L/50μｍ(L=任意測定長)	1.5+L/50μｍ(L=任意測定長)	1.5+L/50μｍ(L=任意測定長)
測長ユニット	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ	光学式透過形リニアエンコーダ
軸受部構造	リニアボールベアリング	リニアボールベアリング	リニアボールベアリング	リニアボールベアリング	リニアボールベアリング	リニアボールベアリング	リニアボールベアリング	リニアボールベアリング
出力信号	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)	90°位相差,差動方形波(RS-422A適合)
出力信号ピッチ(µm)	4	2	0.4	4	2	0.4	4	2
コネクタ	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）	使用プラグ：HR10A-10P-10P（ヒロセ）、適合レセプタクル：HR10A-10R-10S（ヒロセ）、適合ジャック：HR10A-10J-10S（ヒロセ）
保存環境温度範囲(℃)	-10～60	-10～60	-10～60	-10～60	-10～60	-10～60	-10～60	-10～60
保存環境湿度範囲(非結露)(%RH)	20～80	20～80	20～80	20～80	20～80	20～80	20～80	20～80
使用環境温度範囲(℃)	0～50	0～50	0～50	0～50	0～50	0～50	0～50	0～50
使用環境湿度範囲(非結露)(%RH)	20～80	20～80	20～80	20～80	20～80	20～80	20～80	20～80
ステム径(φ mm)	8	8	8	15	15	15	15	15
質量(g)	260	260	260	300	300	300	400	400

外観寸法図

各種ダウンロード

センサ・装置組込ユニット総合カタログ 取扱説明書 CADデータ（2D） CADデータ（3D）

技術仕様

リニヤゲージの取り付けに関して [814.7KB] リニヤゲージ特別付属品 [1.0MB] リニヤゲージアプリケーション例 [901.9KB] リニヤゲージ（ヘッド、表示ユニット）ラインナップ比較表 [331.5KB] リニヤゲージとカウンタの接続 / カウンタの機能比較表 [339.0KB]
