リニヤゲージカウンタ（表示ユニット）　EH

標準価格（税抜）: 93,500円

最小表示量(mm) : 0.0001 ~ 0.01

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/11_Sensor Systems/61_1_542-071_000000_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

1軸表示タイプと、2軸独立または和差演算結果が表示可能な2軸表示タイプ。

商品バリエーション

542-071 EH-102P センサ用表示器最小表示量(mm):0.0001 ~ 0.01

542-072 EH-102D リニヤゲージカウンタ EH-102D

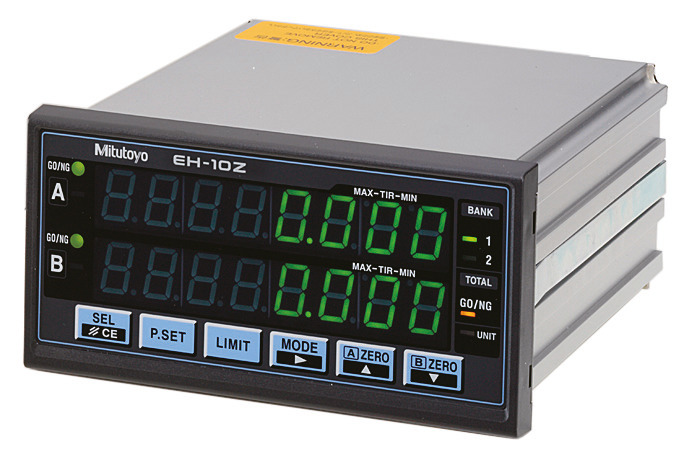

542-073 EH-102Z リニヤゲージカウンタ EH-102Z 最小表示量(mm):0.0001 ~ 0.01

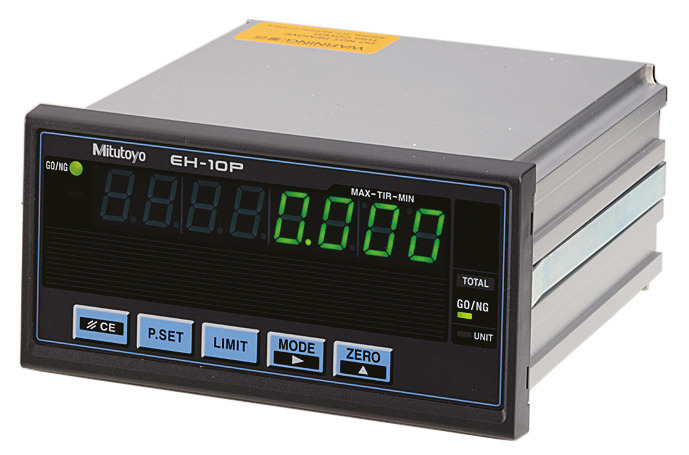

542-075 EH-101P リニヤゲージカウンタ EH-101P 最小表示量(mm):0.0001 ~ 0.01

メニュー

主な特長
仕様

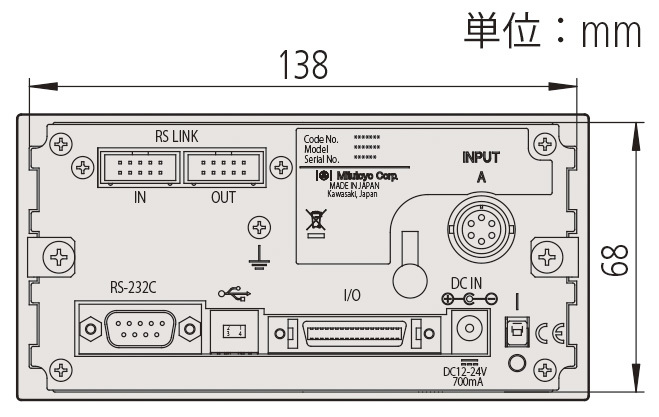

外観寸法図
各種ダウンロード
よくあるご質問

主な特長

1軸表示タイプと、2軸独立または和差演算結果が表示可能な2軸表示タイプを用意しました。

ゼロセット、プリセット、公差判定の機能を持つ多機能カウンタです。

RS-232Cを標準装備。パソコン等へのデータ伝送が可能です。

ネットワーク機能（RSリンク）を内蔵し、多点測定システムの構築が容易にできます。（最大10台まで接続可能）

DINサイズ（144×72mm）、パネルマウント形状でシステムへの組込みが容易にできます。

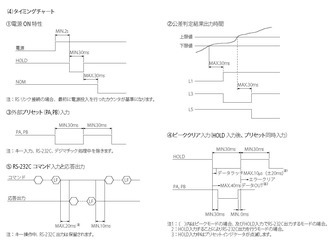

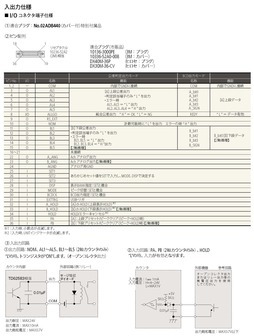

[A]ch、[B]chを4bit単位で同時出力します。

アナログレコーダ等に接続し、動作波形をモニタすることが可能です。

最大10台までカウンタを接続し、最大20チャンネルまでの多点測定が可能です。

測定値の取込み及び、カウンタに対しゼロセット等の各種設定のリモート操作が可能です。
PCとのデータのやりとりには、ターミナルウェアが必要です。市販のターミナルソフトウェアをご用意ください。

仕様

符号	EH-102P	EH-102D	EH-102Z	EH-101P
コードNo.	542-071	542-072	542-073	542-075
商品名	センサ用表示器	リニヤゲージカウンタ EH-102D	リニヤゲージカウンタ EH-102Z	リニヤゲージカウンタ EH-101P
標準価格（税抜）	¥ 93500	¥ 93500	¥ 93500	¥ 77000
最小表示量(mm)	0.01,0.005,0.001,0.0005,0.0001		0.01,0.005,0.001,0.0005,0.0001	0.01,0.005,0.001,0.0005,0.0001
表示軸数	2	2	2	1
ゼロセット	有	有	有	有
カウンタ機能	ゼロセット,プリセット,公差判定出力	ゼロセット,プリセット,公差判定出力	ゼロセット,プリセット,公差判定出力	ゼロセット,プリセット,公差判定出力
公差判定表示	3段階,5段階	3段階,5段階	3段階,5段階	3段階,5段階
最大入力周波数(2相方形波)(MHz)	2.5		2.5	2.5
信号タイプ	差動方形波出力ゲージ用 2軸入力タイプ	デジマチック出力ゲージ用 2軸入力タイプ	原点マーク付き差動方形波出力ゲージ用 2軸入力タイプ	差動方形波出力ゲージ用 1軸入力タイプ
制御出力	オープンコレクタ	オープンコレクタ	オープンコレクタ	オープンコレクタ
制御入力	表示BANK切替,ピークモード,プリセット,表示ホールド,軸別ホールド:オープンコレクタ	表示BANK切替,ピークモード,プリセット,表示ホールド,軸別ホールド:オープンコレクタ	表示BANK切替,ピークモード,プリセット,表示ホールド,軸別ホールド:オープンコレクタ	表示BANK切替,ピークモード,プリセット,表示ホールド,軸別ホールド:オープンコレクタ
入出力形式	RS-232C/USB/デジマチックからパラメータ選択（USBはSENSORPAKのみ対応、デジマチックはDP-1VRのみ対応）公差3段／公差5段／デジットBCDからパラメータ選択,総合公差判定出力（公差機能選択時）,アナログ出力（1V-4V）	RS-232C/USB/デジマチックからパラメータ選択（USBはSENSORPAKのみ対応、デジマチックはDP-1VRのみ対応）公差3段／公差5段／デジットBCDからパラメータ選択,総合公差判定出力（公差機能選択時）,アナログ出力（1V-4V）	RS-232C/USB/デジマチックからパラメータ選択（USBはSENSORPAKのみ対応、デジマチックはDP-1VRのみ対応）公差3段／公差5段／デジットBCDからパラメータ選択,総合公差判定出力（公差機能選択時）,アナログ出力（1V-4V）	RS-232C/USB/デジマチックからパラメータ選択（USBはSENSORPAKのみ対応、デジマチックはDP-1VRのみ対応）公差3段／公差5段／デジットBCDからパラメータ選択,総合公差判定出力（公差機能選択時）,アナログ出力（1V-4V）
保存環境温度範囲(℃)	-10～50	－10～50	－10～50	－10～50
保存環境湿度範囲(非結露)(%RH)	20～80	20～80	20～80	20～80
使用環境温度範囲(℃)	0～40	0～40	0～40	0～40
使用環境湿度範囲(非結露)(%RH)	20～80	20～80	20～80	20～80
質量(g)	800	800	800	760
外観寸法(mm)	144(W)x72(H)x156.7(D)	144(W)×72(H)×156.7(D)	144(W)×72(H)×156.7(D)	144(W)×72(H)×156.7(D)
最大消費電力(W)	8.4	8.4	8.4	8.4
その他		最大入力周波数：デジマチック出力
