セパレート形ゲージヘッド 高精度リニヤゲージLGH
商品バリエーション
主な特長
-
レーザ干渉計並みの0.005μmまたは0.01μmの高分解能と高精度を10mmのワイドレンジで実現。
-
コンパクトなボディは装置自体の小型化にも大きく貢献でき、高精度部品の測定や、高精度位置決め・制御装置の測長センサとしてはもちろん、測定機器類のマスタゲージとしても最適です。
-
低測定力仕様もラインアップ:用途に応じて低測定力仕様が選択でき、変形しやすいワークや高機能フィルムなどの測定も可能です。
-

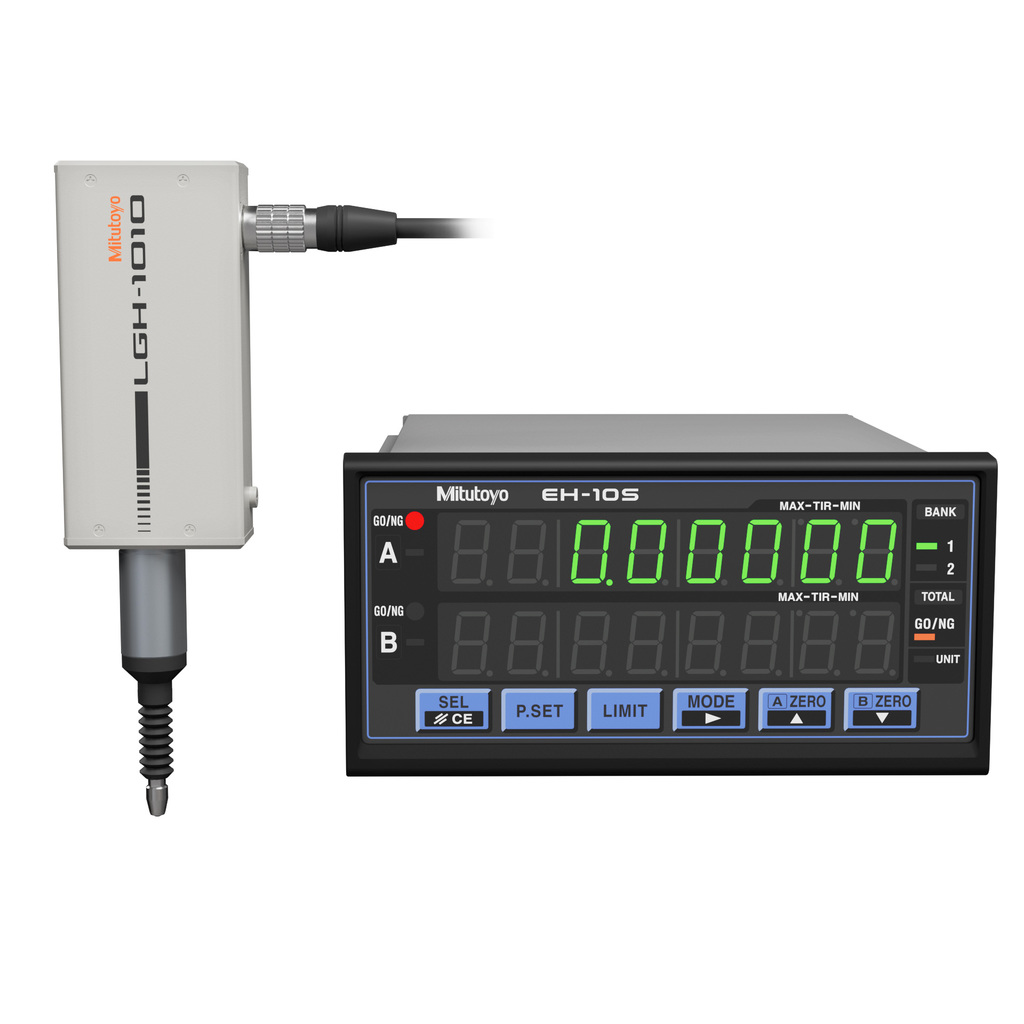

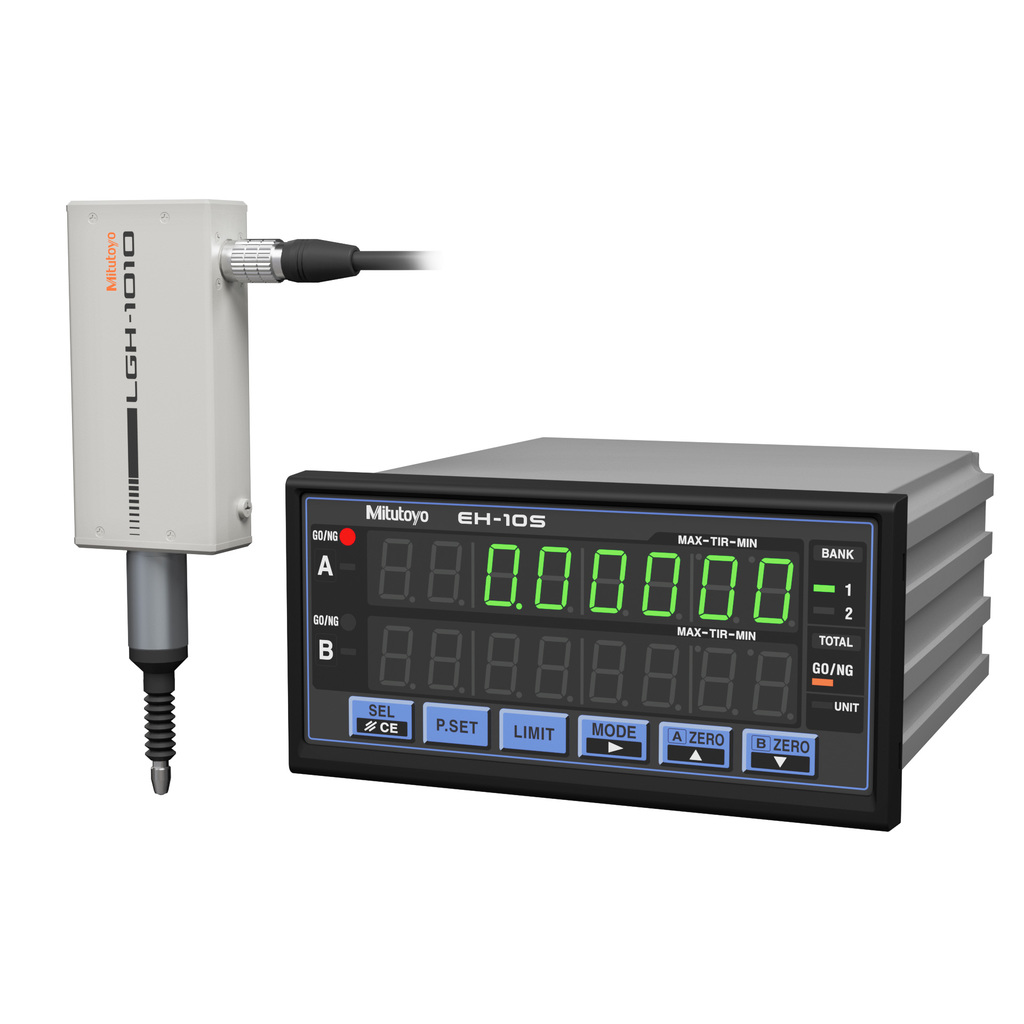

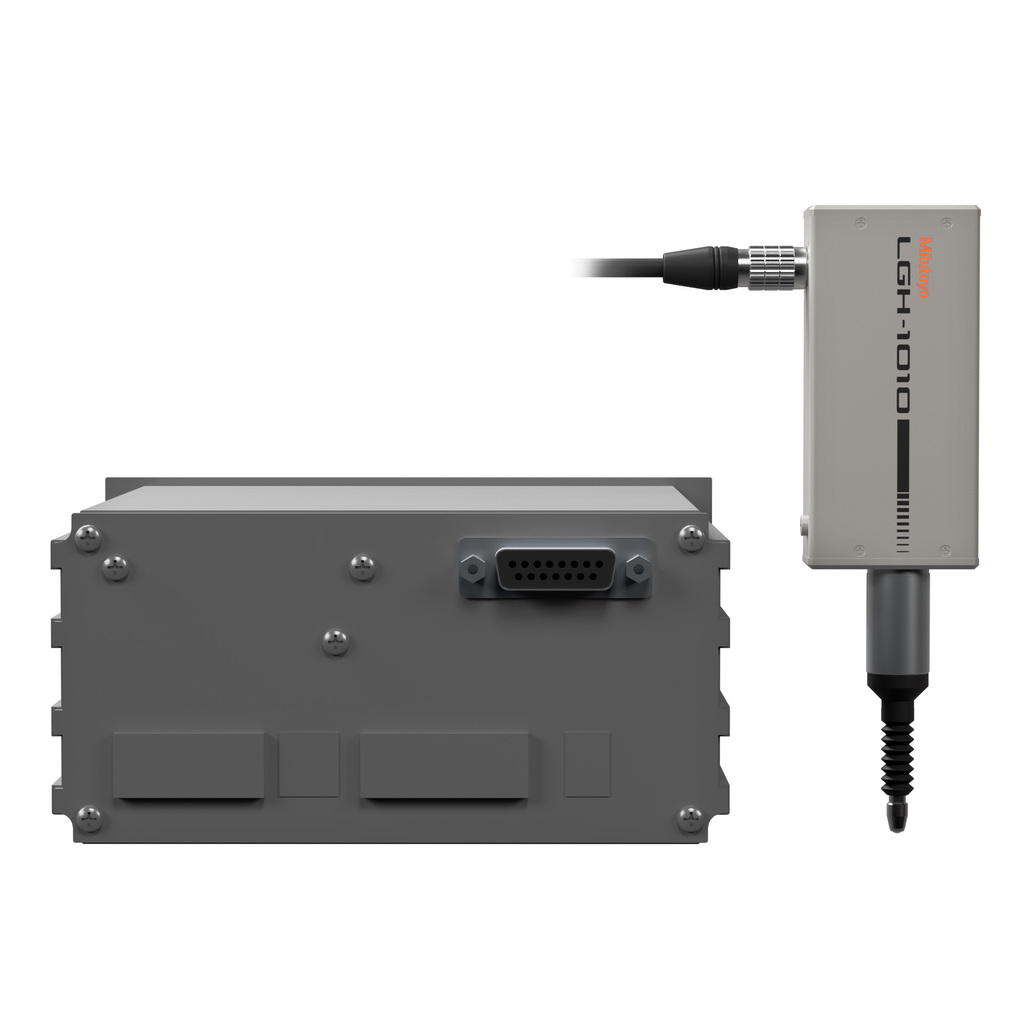

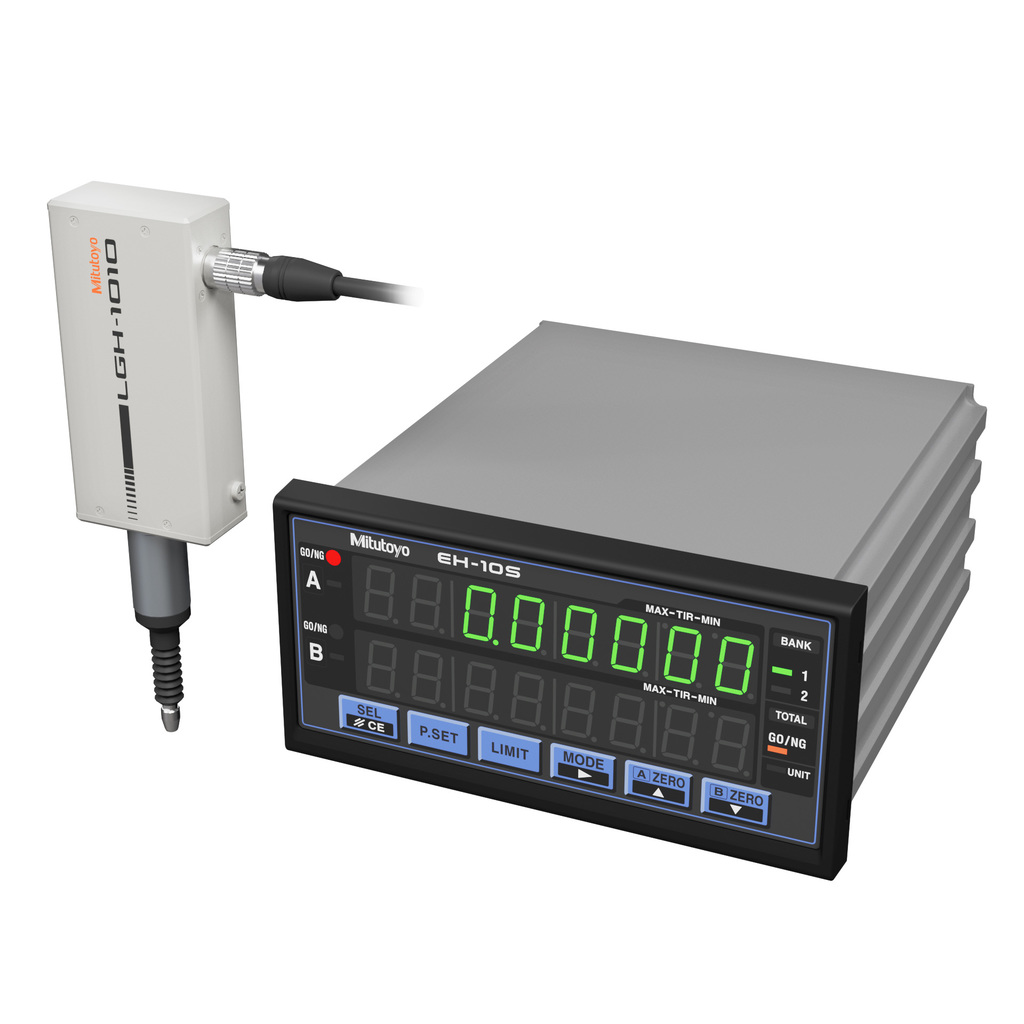

LGHシリーズは専用カウンタとのセット仕様になります。
-
新規採用の光電式反射型リニア エンコーダを搭載し、0.01μmの高 分解能、指示精度0.2μm、測定範囲10mmのワイドレンジを低価格で実現。
-
応答速度が従来製品比2 . 8 倍(250mm/s⇒700mm/s)に向上、高精度と高速性を両立しました。
仕様
符号 | LGH-1010-B-EH | LGH-1010C-B-EH | LGH-0510-B-EH | LGH-0510C-B-EH |
---|---|---|---|---|
コードNo. |
542-715 |
542-716 |
542-720 |
542-721 |
標準価格(税抜) |
¥ 520000 |
¥ 520000 |
¥ 1330000 |
¥ 1330000 |
分解能(µm) |
0.01 |
0.01 |
0.005 |
0.005 |
最大応答速度(mm/s) |
700 |
700 |
250 |
250 |
測定範囲(mm) |
10 |
10 |
10 |
10 |
最大表示範囲(±mm) |
999.99999 |
999.99999 |
99.999995 |
99.999995 |
最大測定力 横姿勢(N) |
0.55 |
0.55 |
||
最大測定力 逆姿勢(N) |
0.45 |
0.45 |
||
最大測定力 縦姿勢(N) |
0.65 |
0.12 |
0.65 |
0.1 |
繰返し精度(20℃)(µm) |
0.1(2σ) |
0.1(2σ) |
0.02(2σ) |
0.02(2σ) |
戻り誤差(20℃)(µm) |
0.1 |
0.1 |
0.05 |
0.05 |
指示精度(20℃)(µm) |
0.2 |
0.2 |
0.1 |
0.1 |
測長ユニット |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
超高精度透過形リニアエンコーダ |
超高精度透過形リニアエンコーダ |
測定機能 |
ピークホールド機能,ゼロセット、プリセット、ディレクション切り替え、公差判定(3段/5段)、RSリンク |
ピークホールド機能,ゼロセット、プリセット、ディレクション切り替え、公差判定(3段/5段)、RSリンク |
ゼロセット、プリセット、ディレクション切り替え、公差判定(3段/5段)、RSリンク |
ゼロセット、プリセット、ディレクション切り替え、公差判定(3段/5段)、RSリンク |
最大応答速度(ピーク検出時)(mm/s) |
120 |
120 |
||
軸受部構造 |
リニアボールベアリング |
リニアボールベアリング |
リニアボールベアリング |
リニアボールベアリング |
外部制御 |
ゼロセット,プリセット,データホールド,ピーク測定モード切り替え,ピーククリア |
ゼロセット,プリセット,データホールド,ピーク測定モード切り替え,ピーククリア |
ゼロセット,プリセット,データホールド |
ゼロセット,プリセット,データホールド |
保存環境温度範囲(℃) |
-10~60 |
-10~60 |
-10~60 |
-10~60 |
保存環境湿度範囲(非結露)(%RH) |
20~80 |
20~80 |
20~80 |
20~80 |
使用環境温度範囲(℃) |
0~40 |
0~40 |
15~25 |
15~25 |
使用環境湿度範囲(非結露)(%RH) |
20~80 |
20~80 |
30~60 |
30~60 |
ステム径(φ mm) |
15 |
15 |
15 |
15 |
ゲージヘッド質量(g) |
370 |
370 |
370 |
370 |
カウンタ質量(g) |
900 |
900 |
900 |
900 |
電源 |
付属ACアダプタ, またはDC+12~24V, MAX700mA |
付属ACアダプタ, またはDC+12~24V, MAX700mA |
付属ACアダプタ, またはDC+12~24V, MAX700mA |
付属ACアダプタ, またはDC+12~24V, MAX700mA |
最大消費電力(W) |
8.4 |
8.4 |
8.4 |
8.4 |

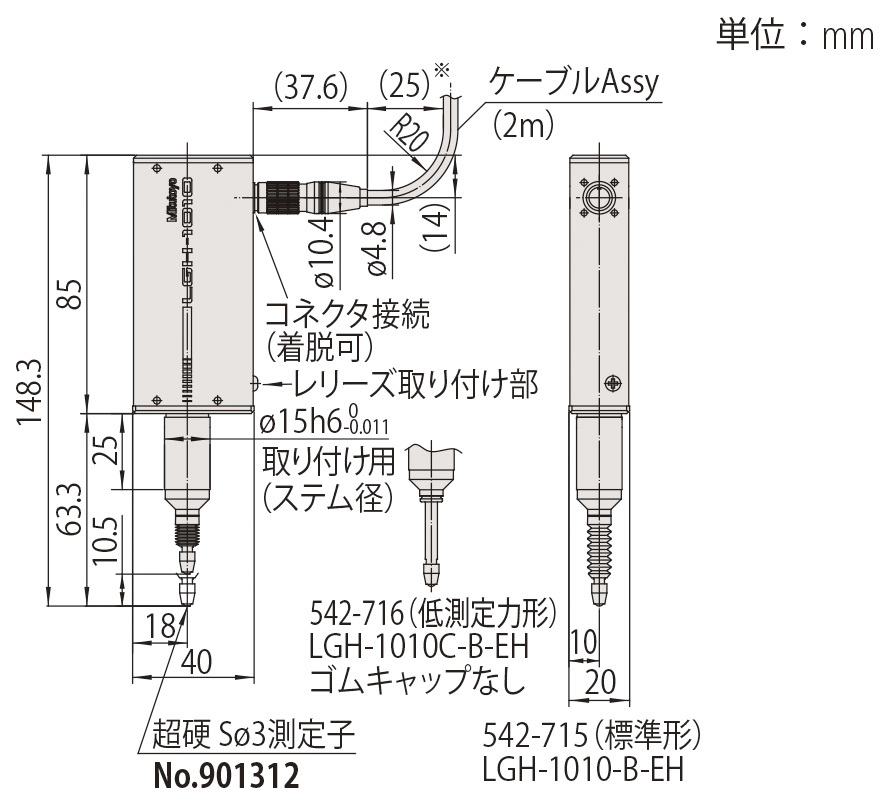

外観寸法図

アクセサリ・オプション

超硬ボール付き測定子・一般ダイヤルゲージ用(7.3mm)
- コードNo
- 901312
- 標準価格(税抜)
- 460円

平形10ピン
- コードNo
- 936937
- 標準価格(税抜)
- 3,600円

平形10ピン
- コードNo
- 965014
- 標準価格(税抜)
- 5,040円

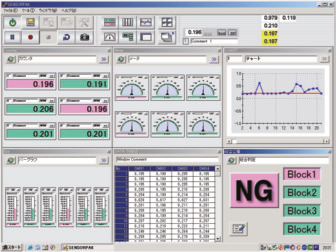

SENSORPAK
- 標準価格(税抜)
- 96,800円

超硬ボール付き測定子・一般ダイヤルゲージ用(14mm)
- コードNo
- 21JAA225
- 標準価格(税抜)
- 730円

超硬ボール付き測定子・一般ダイヤルゲージ用(15mm)
- コードNo
- 120049
- 標準価格(税抜)
- 1,130円

超硬ボール付き測定子・一般ダイヤルゲージ用(17mm)
- コードNo
- 21JAA224
- 標準価格(税抜)
- 1,130円

超硬ボール付き測定子・一般ダイヤルゲージ用(20mm)
- コードNo
- 137391
- 標準価格(税抜)
- 1,130円

超硬ボール付き測定子・一般ダイヤルゲージ用(22mm)
- コードNo
- 21JAA226
- 標準価格(税抜)
- 1,190円

超硬ボール付き測定子・一般ダイヤルゲージ用(25mm)
- コードNo
- 120053
- 標準価格(税抜)
- 1,190円
技術仕様
