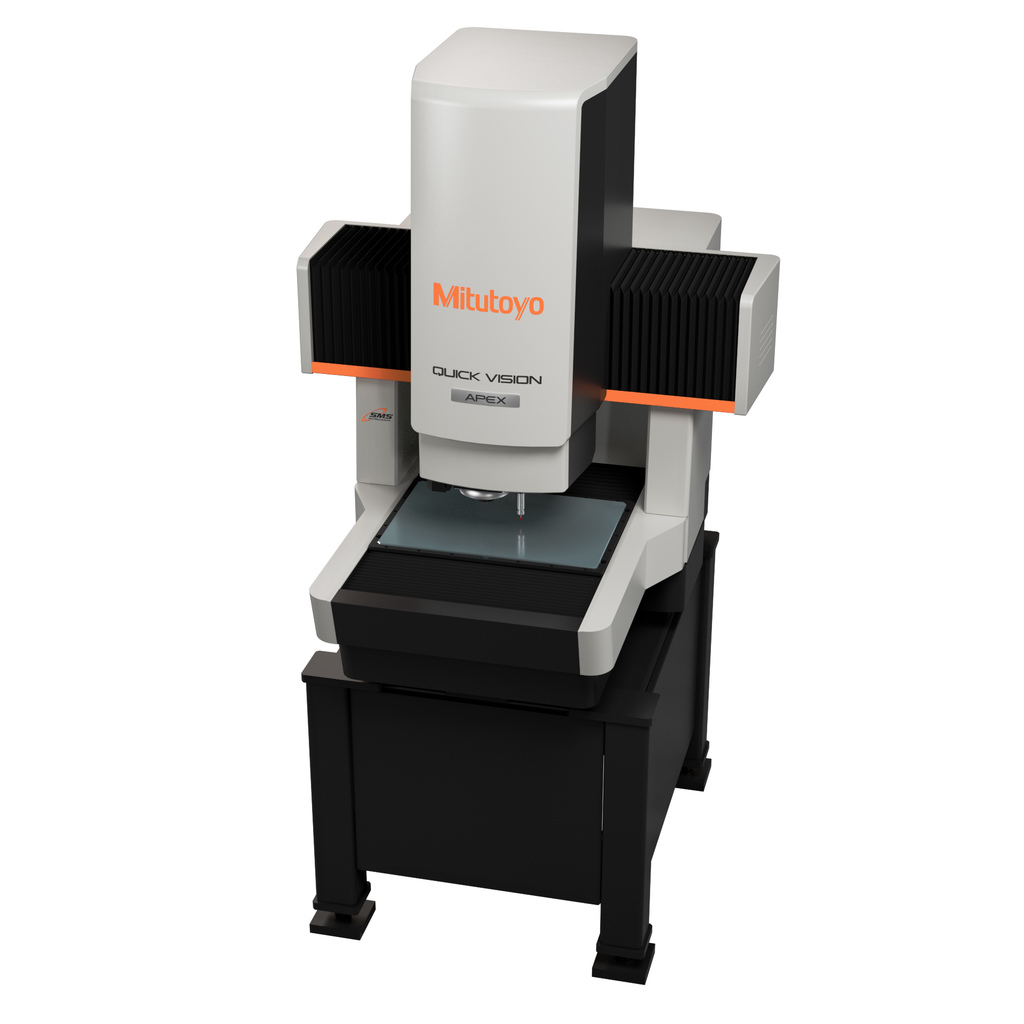

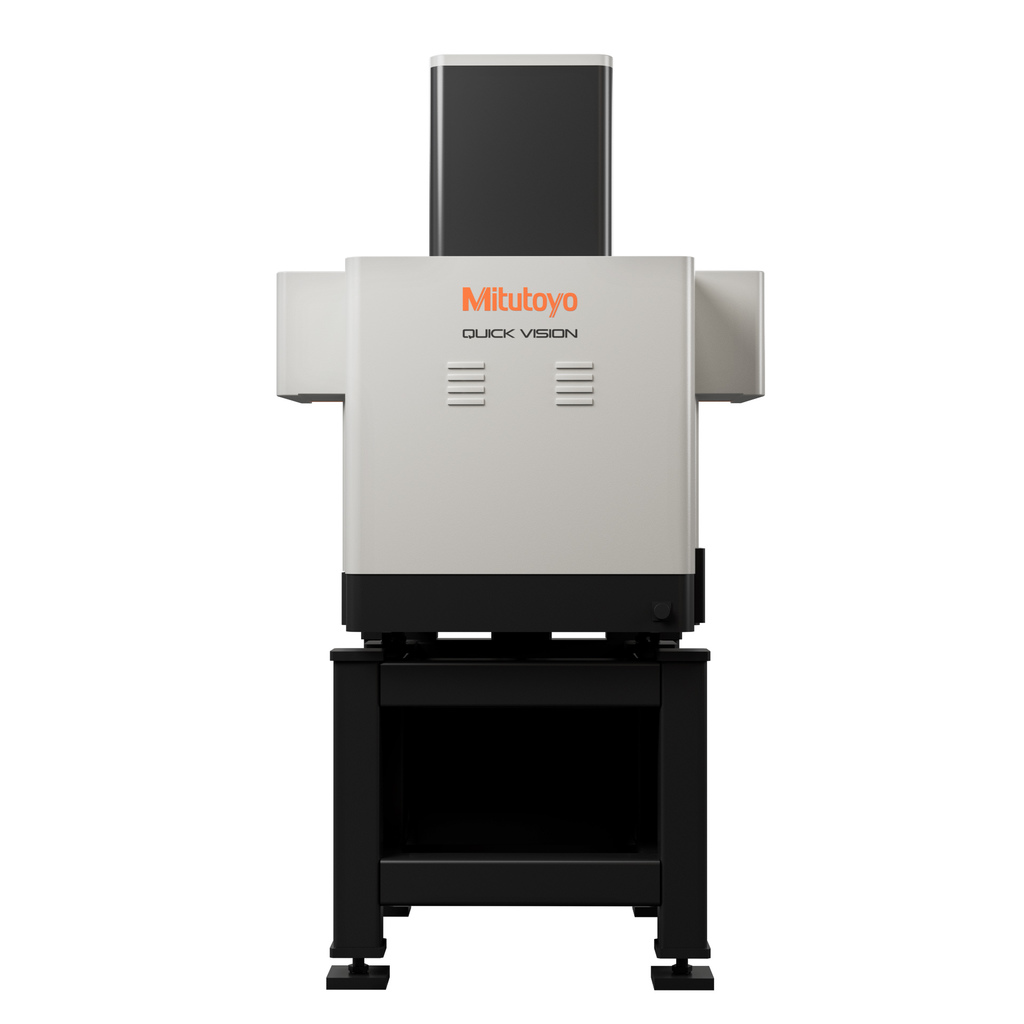

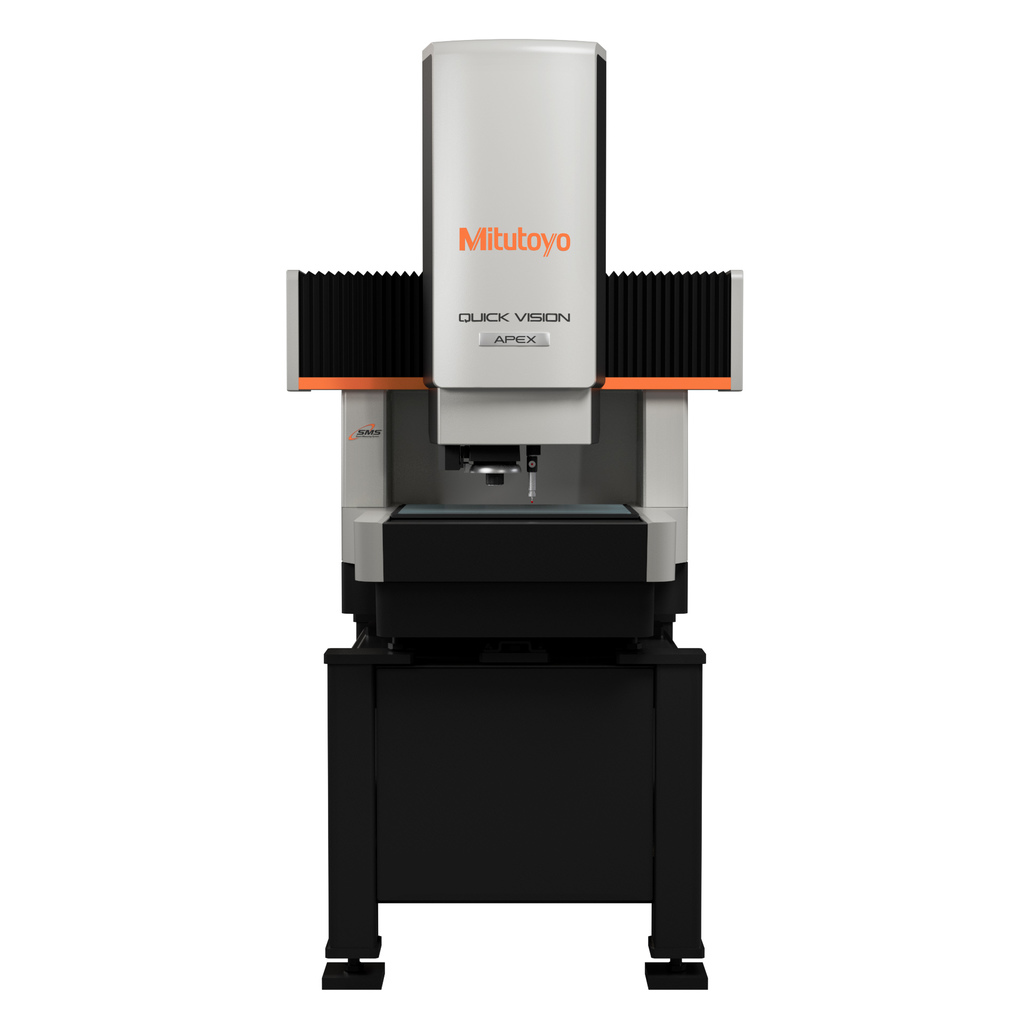

QVTP APEX 302/404/606 Pro
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
商品紹介動画
全機種にストロボ照明を搭載 画像測定の常識を覆す圧倒的なスループットで生産性向上を実現
主な特長
-
1台で非接触測定と接触測定が可能。画像測定機能とタッチトリガープローブによる接触測定が可能です。
-
立体的なワーク測定に対応可能。プレス成型品や樹脂成型品、切削加工品などこれまで画像処理だけでは測定できなかった立体的な測定が可能となります。
-
プローブモジュールチェンジラックを使用すれば、一連の自動測定中に画像測定とタッチトリガープローブ測定の切り替えが可能です。
-
ストロボ照明を搭載しており、ステージ静定時間を短縮した高スループット測定が可能です。
-
デジタル変倍機能により、さらなる拡大表示が可能となりました。
-
測定物に瞬時にピント合わせが可能なトラッキングオートフォーカス搭載モデルを設定、大幅なスループット向上が可能です。（本機能搭載モデルは、符号 QVT1-X□□□T1□-Eとなります。）
-
2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。
仕様
| 符号 | QVT1-X302P1L-E | QVT1-X302P1C-E | QVT1-X302T1L-E | QVT1-X302T1C-E | QVT1-X404P1L-E | QVT1-X404P1C-E | QVT1-X404T1L-E | QVT1-X404T1C-E | QVT1-X606P1L-E | QVT1-X606P1C-E | QVT1-X606T1L-E | QVT1-X606T1C-E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
コードNo. |
364-601-10 |
364-602-10 |
364-603-10 |
364-604-10 |
364-611-10 |
364-612-10 |
364-613-10 |
364-614-10 |
364-621-10 |
364-622-10 |
364-623-10 |
364-624-10 |
測定範囲(XxYxZ)(mm) |
300 x 200 x 200 |
300 x 200 x 200 |
300 x 200 x 200 |
300 x 200 x 200 |
400 x 400 x 250 |
400 x 400 x 250 |
400 x 400 x 250 |
400 x 400 x 250 |
600 x 650 x 250 |
600 x 650 x 250 |
600 x 650 x 250 |
600 x 650 x 250 |
測定精度(µm)EUX/EUY,MPE |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
(1.5+3L/1000) |
測定精度(µm)EUXY,MPE |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
(2.0+4L/1000) |
測定精度(µm)EUZ,MPE |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
(1.5+4L/1000) |
観察装置 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明 垂直落射照明 |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
照明 透過照明 |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
照明 リング照明 |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
温度補正機能 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
手動温度補正 |
測定物 最大積載質量(kg) |
20 |
20 |
20 |
20 |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
50 |
本体質量(設置台含む)(kg) |
355 |
355 |
355 |
355 |
640 |
640 |
640 |
640 |
1465 |
1465 |
1465 |
1465 |
載物ガラス寸法(mm) |
399 x 271 |
399 x 271 |
399 x 271 |
399 x 271 |
493 x 551 |
493 x 551 |
493 x 551 |
493 x 551 |
697 x 758 |
697 x 758 |
697 x 758 |
697 x 758 |
本体外観寸法(WxDxH)(mm) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
本体質量(kg) |
260 |
260 |
260 |
260 |
540 |
540 |
540 |
540 |
1330 |
1330 |
1330 |
1330 |
その他 |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ): 234×200×200mm スケール分解能: 0.1 μｍ |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ): 234×200×200mm スケール分解能: 0.1 μｍ |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ): 234×200×200mm スケール分解能: 0.1 μｍ トラッキングオートフォーカス装置搭載 レーザオートフォーカス繰り返し精度：σ≦0.8 |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ): 234×200×200mm スケール分解能: 0.1 μｍ トラッキングオートフォーカス装置搭載 レーザオートフォーカス繰り返し精度：σ≦0.8 |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ): 334×400×250 mm スケール分解能: 0.1 μｍ |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ): 334×400×250 mm スケール分解能: 0.1 μｍ |
測定範囲(X軸×Y軸×Z軸)(タッチプルーブ):334×400×250 mm スケール分解能:0.1 ㎛ トラッキングオートフォーカス装置搭載 レーザーオートフォーカス繰返し精度:σ≦0.8 ㎛ |
測定範囲(画像タッチプローブ共通):334×400×250 mm スケール分解能:0.1 ㎛ トラッキングオートフォーカス装置搭載 レーザーオートフォーカス繰返し精度:σ≦0.8 ㎛ |
測定範囲(画像タッチプローブ共通): 534×650×250 mm スケール分解能: 0.1 μｍ |
測定範囲(画像タッチプローブ共通): 534×650×250 mm スケール分解能: 0.1 μｍ |
測定範囲(画像タッチプローブ共通):534×650×250 mm スケール分解能:0.1 ㎛ トラッキングオートフォーカス装置搭載 レーザーオートフォーカス繰返し精度:σ≦0.8 ㎛ |
測定範囲(画像タッチプローブ共通):534×650×250 mm スケール分解能:0.1 ㎛ トラッキングオートフォーカス装置搭載 レーザーオートフォーカス繰返し精度:σ≦0.8 ㎛ |
TP測定精度(µm)EX,MPE/EY,MPE/EZ,MPE |
(1.8+3L/1000) |
(1.8+3L/1000) |
(1.8+3L/1000) |
(1.8+3L/1000) |
(1.8+3L/1000) |
外観寸法図
_000000_d.jpg)
