小型表面粗さ測定機 SURFTEST SJ-220シリーズ

商品バリエーション

178-741-11 SJ-220 (標準駆動・0.75mNタイプ) 測定範囲 X軸(mm):17.5 測定範囲 Z1軸 表面粗さ(µm):360(-200μm~+160μm)

178-742-11 SJ-220 (標準駆動・4mNタイプ) 測定範囲 X軸(mm):17.5 測定範囲 Z1軸 表面粗さ(µm):360(-200μm~+160μm)

178-743-11 SJ-220 (前退避駆動・0.75mNタイプ) 測定範囲 X軸(mm):17.5 測定範囲 Z1軸 表面粗さ(µm):360(-200μm~+160μm)

178-744-11 SJ-220 (前退避駆動・4mNタイプ) 測定範囲 X軸(mm):17.5 測定範囲 Z1軸 表面粗さ(µm):360(-200μm~+160μm)

178-745-11 SJ-220 (横駆動・0.75mNタイプ) 測定範囲 X軸(mm):5.6 測定範囲 Z1軸 表面粗さ(µm):360(-200μm~+160μm)

178-746-11 SJ-220 (横駆動・4mNタイプ) 測定範囲 X軸(mm):5.6 測定範囲 Z1軸 表面粗さ(µm):360(-200μm~+160μm)

商品紹介動画

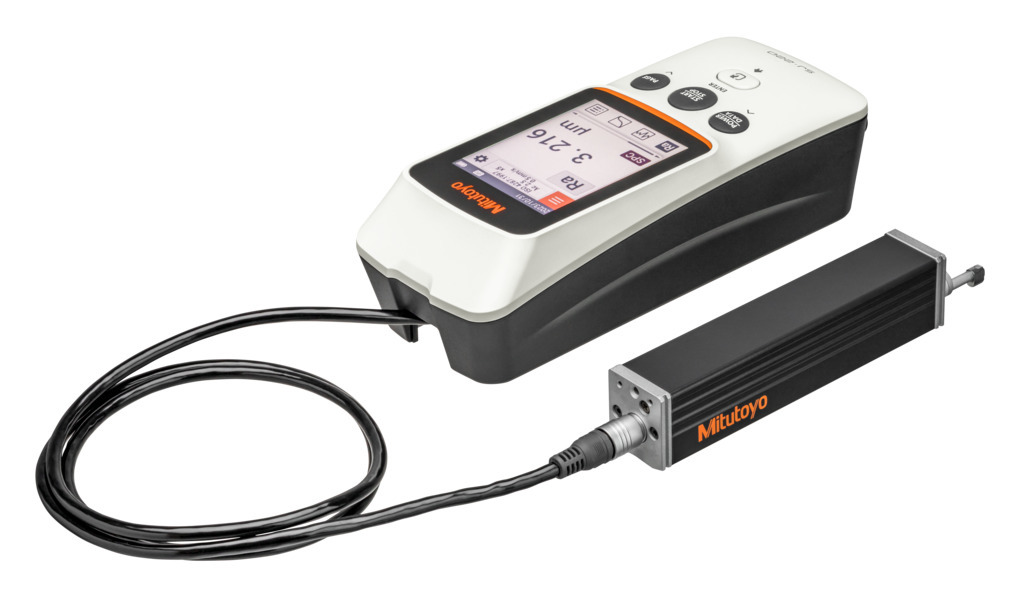

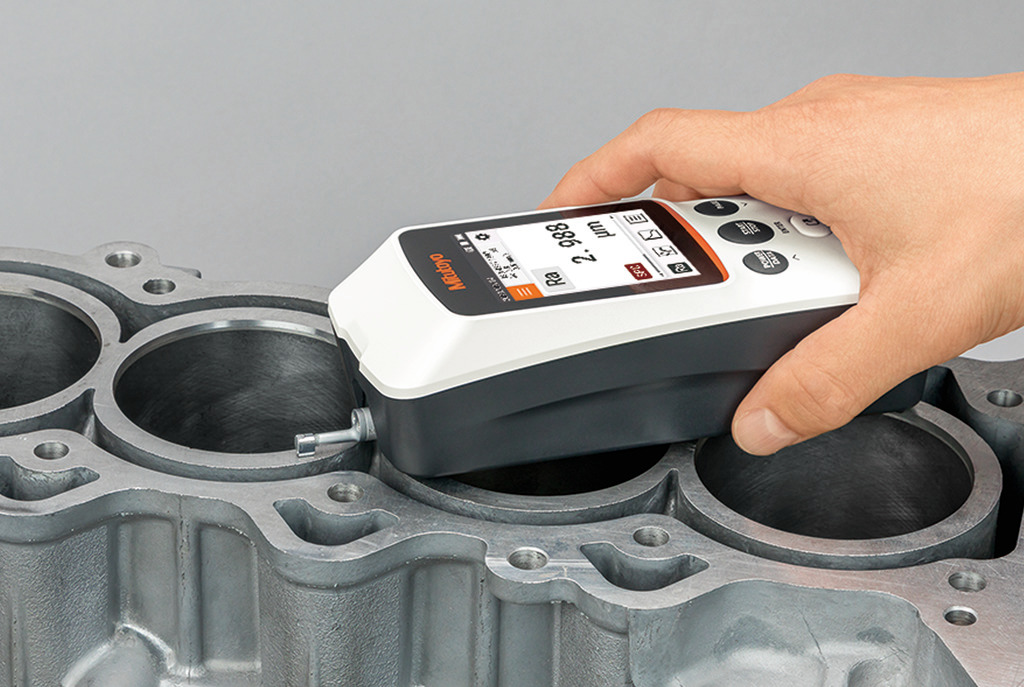

現場での使いやすさを追求したハンドツール感覚の小型表面粗さ測定機。

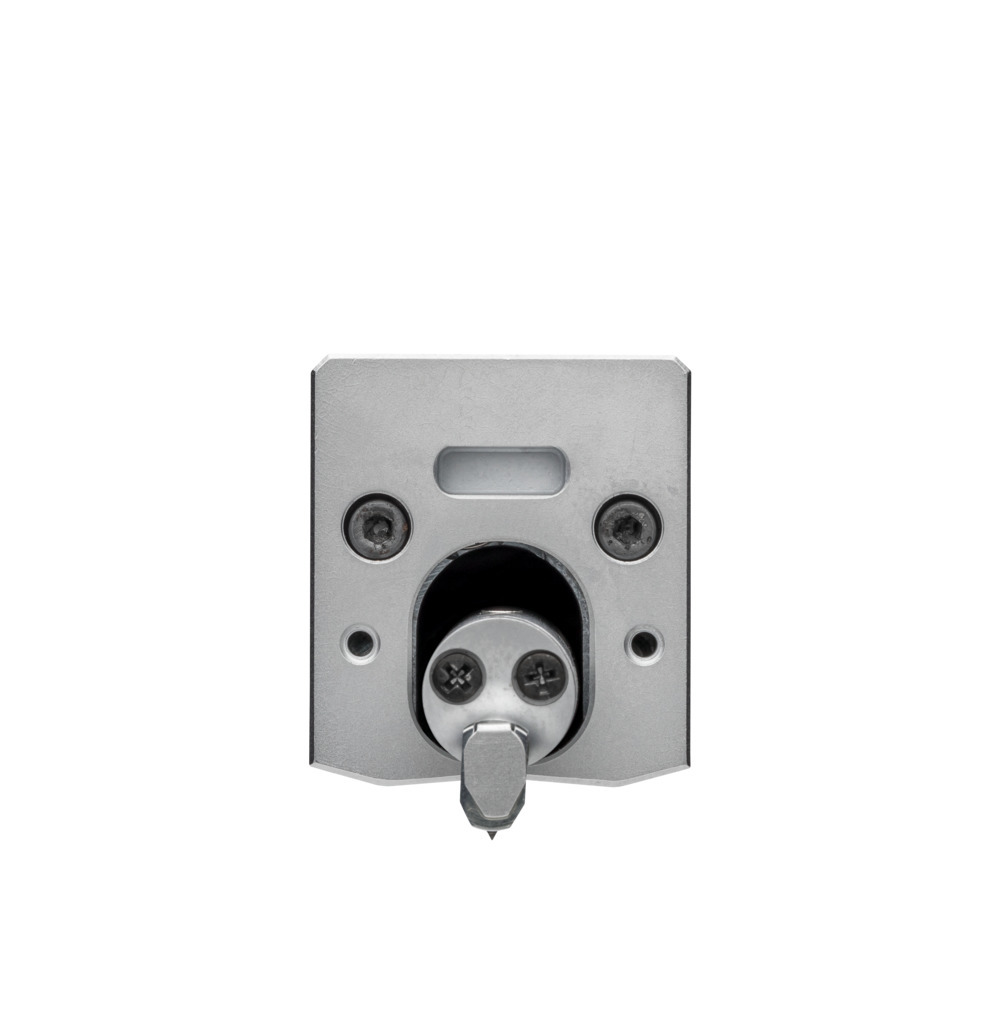

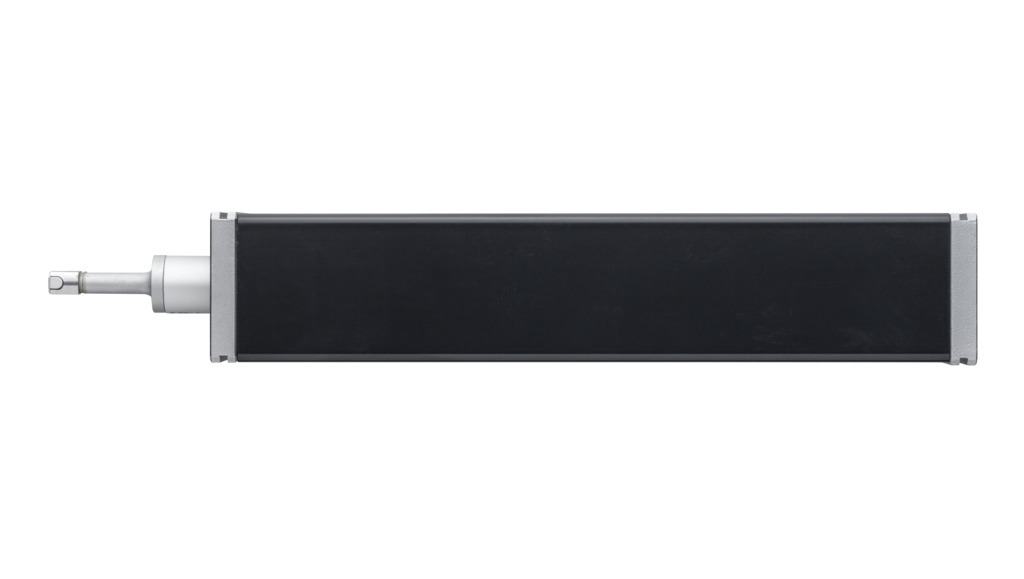

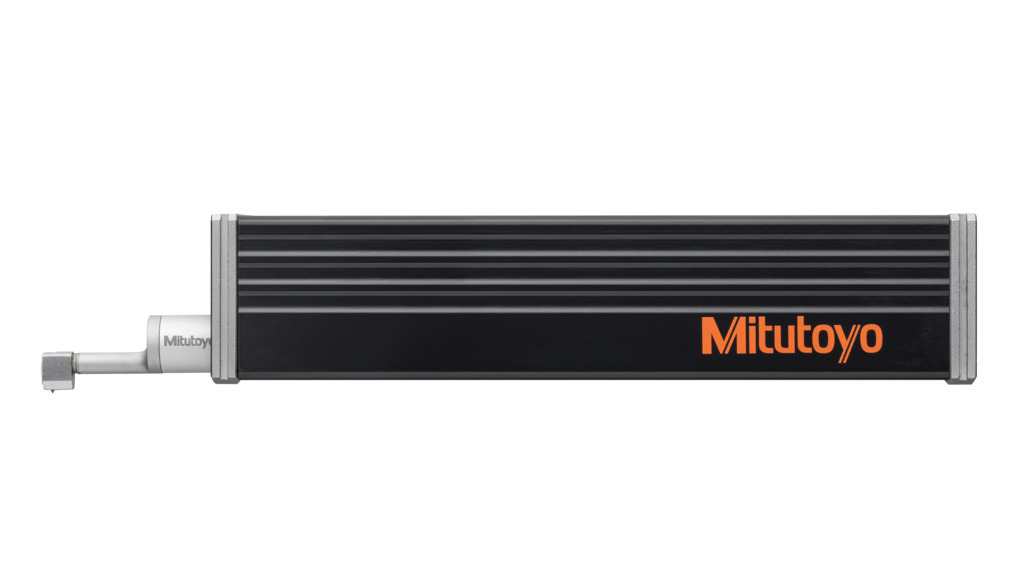

測定箇所にあわせた駆動部タイプ3種と検出器についてのご紹介。



ハイトゲージに取り付けることによる多彩な測定のご紹介。



U-WAVE-TIBとの組み合わせた双方向通信とUSB通信によるデータ送受信機能のご紹介。

主な特長

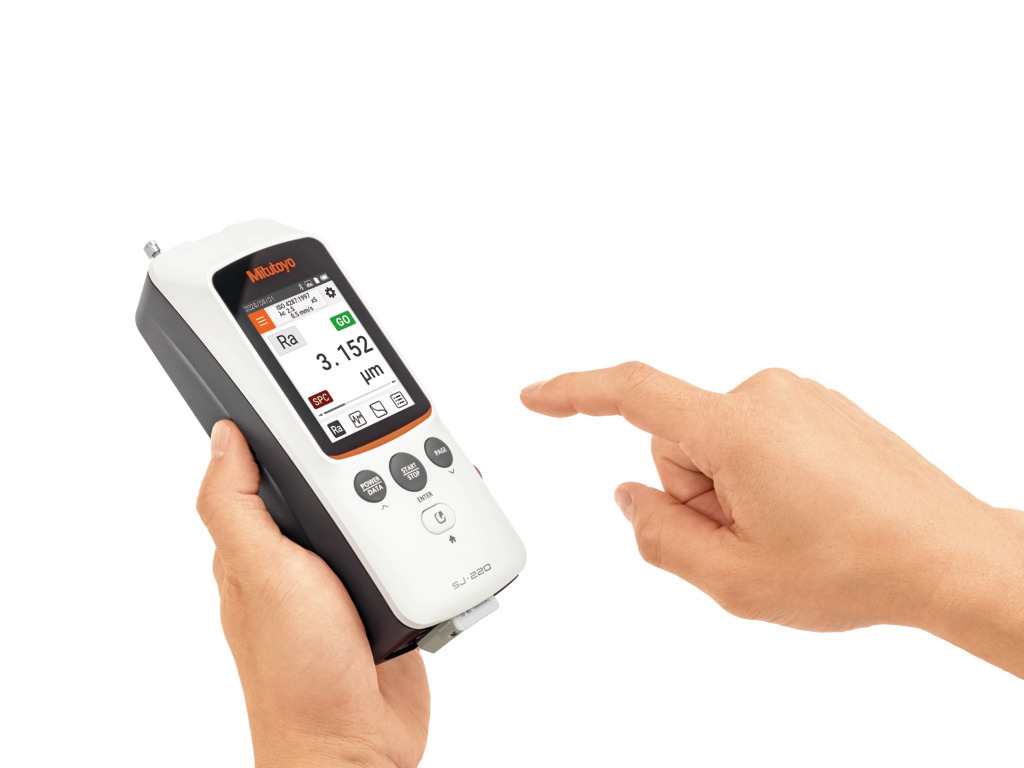

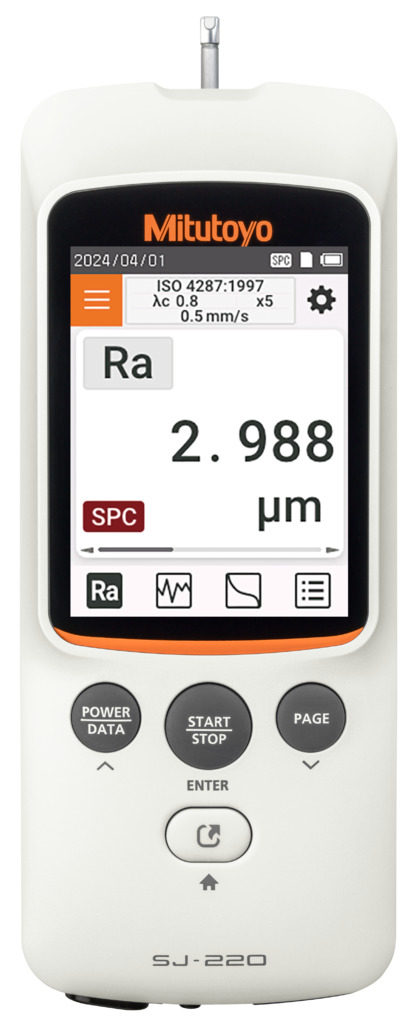

• タッチパネルの搭載で直観的な操作性を実現

• 従来の規格に加え、ISO21920に対応

• オプション品の接続でスマホ・PCとの双方向Bluetooth®通信が可能

• 専用アプリ・ソフトウェアで検査成績書の作成が可能、測定データ管理をサポート

• 海外でもすぐに使える25言語対応

仕様

符号	SJ-220 (標準駆動・0.75mNタイプ)	SJ-220 (標準駆動・4mNタイプ)	SJ-220 (前退避駆動・0.75mNタイプ)	SJ-220 (前退避駆動・4mNタイプ)	SJ-220 (横駆動・0.75mNタイプ)	SJ-220 (横駆動・4mNタイプ)
コードNo.	178-741-11	178-742-11	178-743-11	178-744-11	178-745-11	178-746-11
測定範囲 X軸(mm)	17.5	17.5	17.5	17.5	5.6	5.6
測定範囲 Z1軸 表面粗さ(µm)	360(-200μm~+160μm)	360(-200μm~+160μm)	360(-200μm~+160μm)	360(-200μm~+160μm)	360(-200μm~+160μm)	360(-200μm~+160μm)
測定速度 X軸 表面粗さ(mm/s)	測定時：0.25, 0.5, 0.75, 1 / リターン時：1	測定時：0.25, 0.5, 0.75, 1 / リターン時：1	測定時：0.25, 0.5, 0.75, 1 / リターン時：1	測定時：0.25, 0.5, 0.75, 1 / リターン時：1	測定時：0.25, 0.5, 0.75, 1 / リターン時：1	測定時：0.25, 0.5, 0.75, 1 / リターン時：1
スキッド圧(mN)	400以下	400以下	400以下	400以下	400以下	400以下
検出器 測定力(mN)	0.75	4	0.75	4	0.75	4
演算結果表示	用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示　※横表示では左右の切り替え表示可能	用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示　※横表示では左右の切り替え表示可能	用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示　※横表示では左右の切り替え表示可能	用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示　※横表示では左右の切り替え表示可能	用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示　※横表示では左右の切り替え表示可能	用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示　※横表示では左右の切り替え表示可能
駆動部(mm)	115×23×26	115×23×26	115×23×26	115×23×26	115×23×26	115×23×26
駆動部 質量(kg)	0.18	0.18	0.18	0.18	0.18	0.18
演算表示部(mm)	164.7×67.1×51.9	164.7×67.1×51.9	164.7×67.1×51.9	164.7×67.1×51.9	164.7×67.1×51.9	164.7×67.1×51.9
演算表示部 質量(kg)	0.33	0.33	0.33	0.33	0.33	0.33
検出器 測定子形状	2 μm, 60°	5 μm, 90°	2 μm, 60°	5 μm, 90°	2 μm, 60°	5 μm, 90°
電源	ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」	ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」	ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」	ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」	ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」	ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」
測定可能回数(回)	約1000回(満充電時、測定条件による)	約1000回(満充電時、測定条件による)	約1000回(満充電時、測定条件による)	約1000回(満充電時、測定条件による)	約1000回(満充電時、測定条件による)	約1000回(満充電時、測定条件による)
充電時間(時間)	最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。	最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。	最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。	最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。	最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。	最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。
その他	外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。	外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。	外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。	外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。	外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。	外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。
