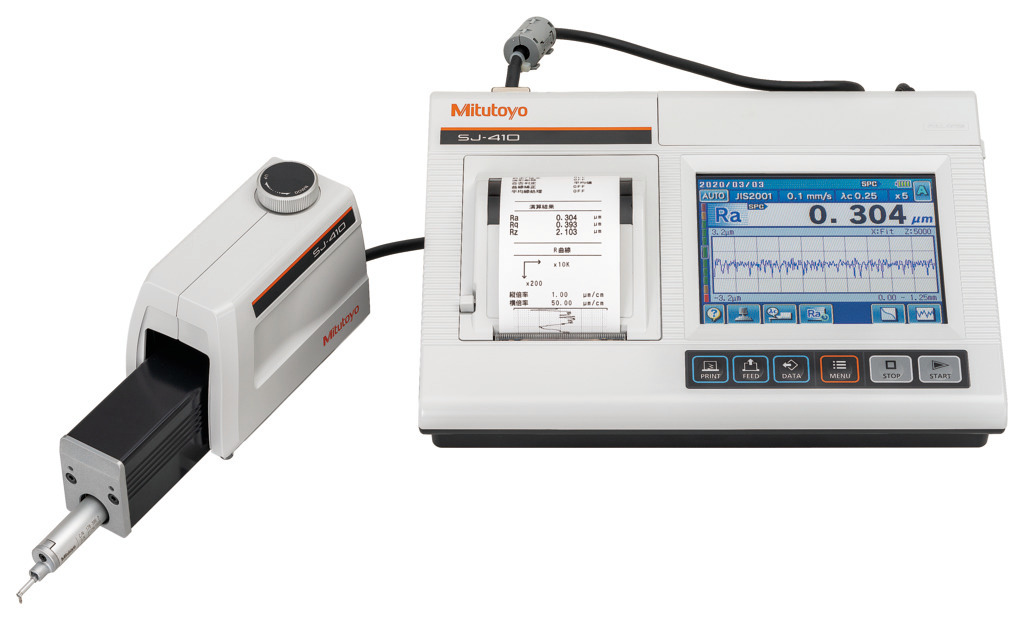

小型表面粗さ測定機 SURFTEST SJ-410シリーズ

商品バリエーション

178-580-31 SJ-411(測定力0.75mN) 測定範囲 X軸(mm):25 測定範囲 Z1軸 表面粗さ(µm):800,80,8

178-580-32 SJ-411(測定力4mN) 測定範囲 X軸(mm):25 測定範囲 Z1軸 表面粗さ(µm):800,80,8

178-582-31 SJ-412(測定力0.75mN) 測定範囲 X軸(mm):50 測定範囲 Z1軸 表面粗さ(µm):800,80,8

178-582-32 SJ-412(測定力4mN) 測定範囲 X軸(mm):50 測定範囲 Z1軸 表面粗さ(µm):800,80,8

主な特長

• 視認性が良いカラーグラフィックLCDを搭載し、演算結果や評価曲線をより鮮明に表示できます。印刷せずに結果確認する際に大いに役立ちます。

• 画面表示は、アイコン表示とテキスト表示の切替が可能です。ユーティリティとユーザビリティを兼ね備えた操作性を実現しています。

• 薄暗い環境での使い勝手を向上させるためにバックライトを搭載しています。

• 評価形表面粗さ測定機に匹敵する解析機能を小形表面粗さ測定機で実現します。

• 16ヶ国語に対応

• ワイドレンジで高分解能の検出器

• 高い真直精度の駆動部

• 様々な規格へ対応

• 多彩なインターフェースを標準装備
  外部機器とのインターフェースとしてUSB, RS-232C, SPC出力､フットスイッチI/Fを標準で搭載しています。

• メモリカード：オプションに対応
  メモリカード（オプション）に測定条件や測定データを保存/呼出が可能です。現場で測定だけを行い、後でまとめて解析、印刷を行うことができます。

仕様

符号	SJ-411(測定力0.75mN)	SJ-411(測定力4mN)	SJ-412(測定力0.75mN)	SJ-412(測定力4mN)
コードNo.	178-580-31	178-580-32	178-582-31	178-582-32
測定範囲 X軸(mm)	25	25	50	50
測定範囲 Z1軸 表面粗さ(µm)	800,80,8	800,80,8	800,80,8	800,80,8
分解能 Z1軸 表面粗さ(µm)	0.01（800 μmレンジ）, 0.001（80 μmレンジ）, 0.0001（8 μmレンジ）	0.01（800 μmレンジ）, 0.001（80 μmレンジ）, 0.0001（8 μmレンジ）	0.01（800 μmレンジ）, 0.001（80 μmレンジ）, 0.0001（8 μmレンジ）	0.01（800 μmレンジ）, 0.001（80 μmレンジ）, 0.0001（8 μmレンジ）
測定速度 X軸 表面粗さ(mm/s)	0.05,0.1,0.2,0.5,1.0	0.05,0.1,0.2,0.5,1.0	0.05,0.1,0.2,0.5,1.0	0.05,0.1,0.2,0.5,1.0
駆動速度 CNC mode X軸(mm/s)	0.5,1,2,5	0.5,1,2,5	0.5,1,2,5	0.5,1,2,5
スキッド圧(mN)	400以下	400以下	400以下	400以下
上下傾斜ユニット 傾斜調整角度(°)	±1.5	±1.5	±1.5	±1.5
上下傾斜ユニット 上下移動量(mm)	10	10	10	10
検出器 測定力(mN)	0.75	4	0.75	4
スタイラス先端形状 表面粗さ	60°/2 μm	90°/5 μm	60°/2 μm	90°/5 μm
真直精度 X軸 表面粗さ	0.3 μm/25 mm	0.3 μm/25 mm	0.5 μm/50 mm	0.5 μm/50 mm
検出器 検出方式	差動インダクタンス	差動インダクタンス	差動インダクタンス	差動インダクタンス
測定方法	スキッドレス式,スキッド式	スキッドレス式,スキッド式	スキッドレス式,スキッド式	スキッドレス式,スキッド式

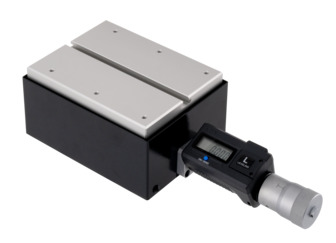

DAT機能	スキッドレス測定時の水平出し調整を補助	スキッドレス測定時の水平出し調整を補助	スキッドレス測定時の水平出し調整を補助	スキッドレス測定時の水平出し調整を補助
演算結果表示	用途にあわせ1画面に表示する演算結果のパターンを選択可能　・1段表示：1パラメータの演算結果を大きく画面に表示・4段表示：4パラメータの演算結果を縦4段に並べて表示・波形表示：1パラメータの演算結果と評価曲線を縦に並べて表示・トレース表示：直近10回の同パラメータの演算結果を表示	用途にあわせ1画面に表示する演算結果のパターンを選択可能　・1段表示：1パラメータの演算結果を大きく画面に表示・4段表示：4パラメータの演算結果を縦4段に並べて表示・波形表示：1パラメータの演算結果と評価曲線を縦に並べて表示・トレース表示：直近10回の同パラメータの演算結果を表示	用途にあわせ1画面に表示する演算結果のパターンを選択可能　・1段表示：1パラメータの演算結果を大きく画面に表示・4段表示：4パラメータの演算結果を縦4段に並べて表示・波形表示：1パラメータの演算結果と評価曲線を縦に並べて表示・トレース表示：直近10回の同パラメータの演算結果を表示	用途にあわせ1画面に表示する演算結果のパターンを選択可能　・1段表示：1パラメータの演算結果を大きく画面に表示・4段表示：4パラメータの演算結果を縦4段に並べて表示・波形表示：1パラメータの演算結果と評価曲線を縦に並べて表示・トレース表示：直近10回の同パラメータの演算結果を表示
スタイラス先端材質 表面粗さ	ダイヤモンド	ダイヤモンド	ダイヤモンド	ダイヤモンド
保存環境温度範囲(℃)	-10~40（ただし結露しないこと）	-10~40（ただし結露しないこと）	-10~40（ただし結露しないこと）	-10~40（ただし結露しないこと）
使用環境温度範囲(℃)	5~40（ただし結露しないこと）	5~40（ただし結露しないこと）	5~40（ただし結露しないこと）	5~40（ただし結露しないこと）
駆動部(mm)	128×35.8×46.6	128×35.8×46.6	128×35.8×46.6	128×35.8×46.6
駆動部 質量(kg)	0.6	0.6	0.64	0.64
演算表示部(mm)	275×198×109	275×198×109	275×198×109	275×198×109
演算表示部 質量(kg)	1.7	1.7	1.7	1.7
上下傾斜ユニット(mm)	130.9×63×99	130.9×63×99	130.9×63×99	130.9×63×99
上下傾斜ユニット 質量(kg)	0.4	0.4	0.4	0.4
電源	内蔵バッテリ（Ni-MH 充電池）/ ACアダプタの2電源	内蔵バッテリ（Ni-MH 充電池）/ ACアダプタの2電源	内蔵バッテリ（Ni-MH 充電池）/ ACアダプタの2電源	内蔵バッテリ（Ni-MH 充電池）/ ACアダプタの2電源
消費電力	50W	50W	50W	50W
測定可能回数(回)	約1000回（使用条件、環境などにより異なる場合あり）	約1000回（使用条件、環境などにより異なる場合あり）	約1000回（使用条件、環境などにより異なる場合あり）	約1000回（使用条件、環境などにより異なる場合あり）
充電時間(時間)	約4時間（周囲温度により異なる場合があります）	約4時間（周囲温度により異なる場合があります）	約4時間（周囲温度により異なる場合があります）	約4時間（周囲温度により異なる場合があります）
表示言語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語	日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語,ポルトガル語,韓国語,中国語(繁体字),中国語(簡体字),チェコ語,ポーランド語,ハンガリー語,トルコ語,スウェーデン語,オランダ語
その他	外部入出力機能：USB I/F,Digimatic出力,RS-232C I/F,フットスイッチI/F	外部入出力機能：USB I/F,Digimatic出力,RS-232C I/F,フットスイッチI/F	外部入出力機能：USB I/F,Digimatic出力,RS-232C I/F,フットスイッチI/F	外部入出力機能：USB I/F,Digimatic出力,RS-232C I/F,フットスイッチI/F

外観寸法図
