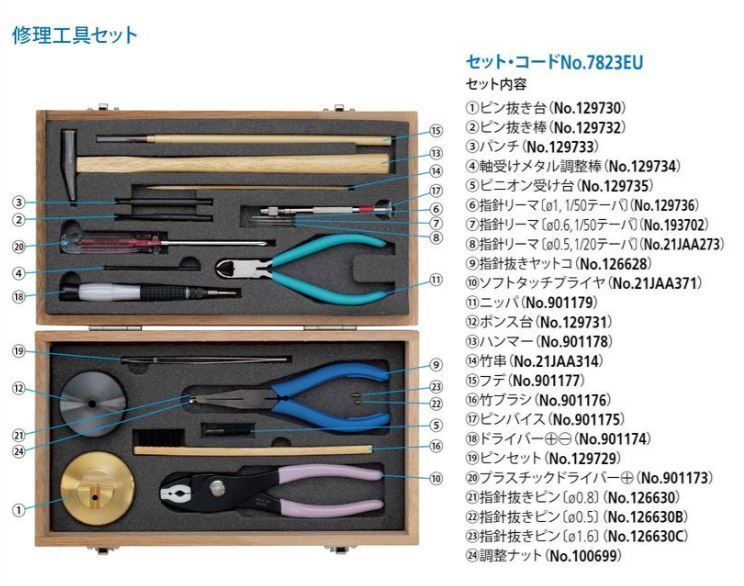

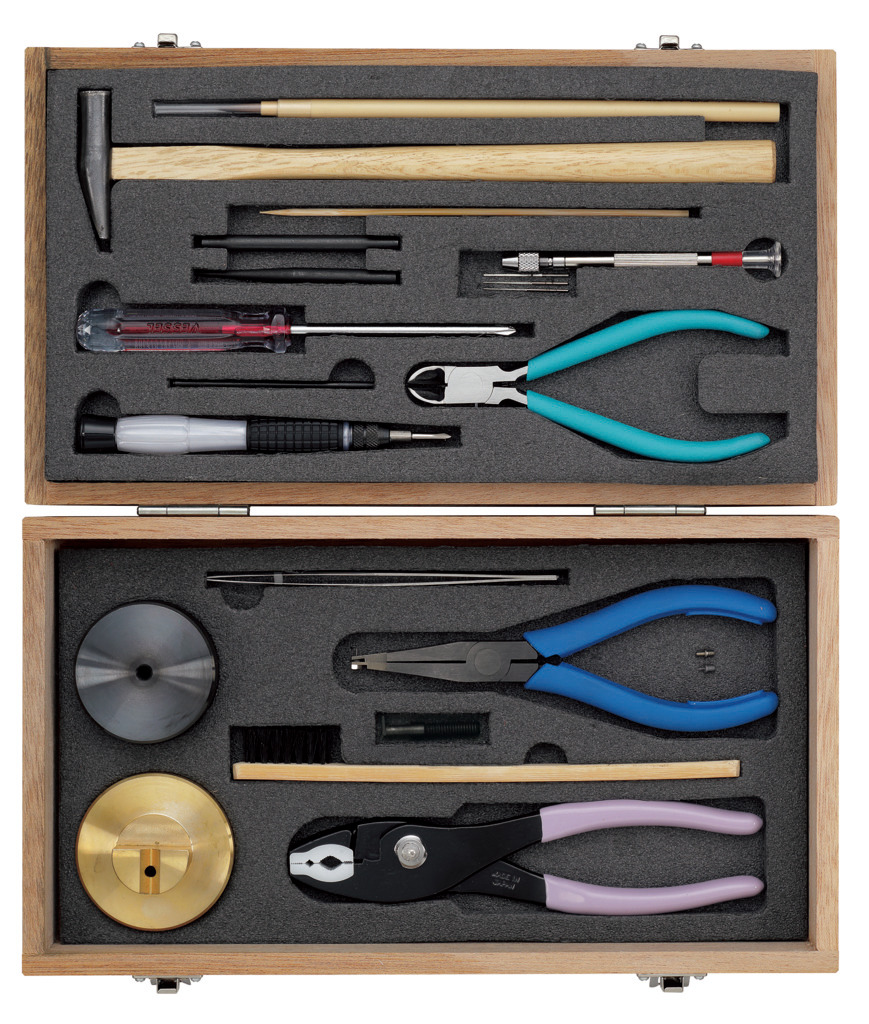

修理工具セット
主な特長
-
長針の抜き取り 指針抜きやっとこの指針抜きピンを長針の穴の直径に合わせて交換します。指針抜きピンで軸を押し、長針を抜き取ります。
-
短針の抜き取り ニッパで短針を抜き取ります。
-
軸受けメタル調整 軸受けメタルや宝石軸受が抜けてしまった場合は、軸受けメタル調整棒を使用して圧入します。
-
ピン抜き取り、圧入 ピン抜き取り台のV溝にスピンドルを載せ、ピン抜き棒とハンマーを使用して抜きます。圧入する場合は、ピンをハンマーで直接打ちます。
-
長針・短針圧入 まず、ピニオン受け台をポンス台にねじ込み、固定します。ピニオン受け台でピニオンを支え、パンチとハンマーを使用して指針を圧入します。なお、新しい指針を使用する場合は、圧入前にリーマ加工をします。使用する指針リーマは以下の通りです。 ・DGシリーズAタイプ、TI-Xシリーズ※1の指針はリーマ不要です。 ・ ダイヤルゲージ(Sタイプ、Tタイプ)※2には、指針リーマ(ø0.5:1/20テーパ)を使用してください。 ・ FタイプダイヤルゲージやTI-Xシリーズ以外のテストインジケータには、軸の直径に合わせて、指針リーマ(ø1:1/50テーパ)または、指針リーマ(ø0.6:1/50テーパ)を使用してください。 ※1:符号の末尾が“X”のテストインジケータ ※2:コードNo.に“S”や“T”が付いているダイヤルゲージ
仕様
コードNo. |
7823EU |
---|---|
商品名 |
修理工具セット |
外観寸法図
