主な特長
-
機能を凝縮したコストパフォーマンスに優れるCNC画像測定機です。
-
カラーカメラと交換式ズームレンズ採用により使い勝手が向上しました。
-

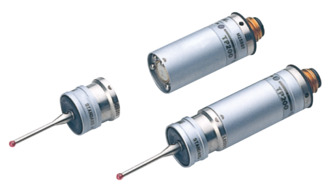

タッチプローブ搭載機は、非接触と接触測定をシームレスに実現しました。
-
ズーム比7倍（対物レンズ交換による最大ズーム比14倍）により、低倍での観察、簡易測定から、高倍での微細測定まで幅広く対応可能です。
-
74 mmの作動距離で衝突の不安を和らげ、測定ワークや治具設計の自由度が広がり安心して測定できます。（対物レンズZ-Objective 1×装着時）
仕様
| 符号 | QVT1-L202Z1L-D | QVT1-L404Z1L-D |
|---|---|---|
測定範囲(XxYxZ)(mm) |
250×200×150 (250×200×118: 対物レンズ Z-objective 1X使用時) |
400×400×200 (400×400×168: 対物レンズ Z-objective 1X使用時) |
測定精度(E1XY軸)(um) |
(2+3L/1000) |
(2+3L/1000) |
測定精度(E1Z軸)(um) |
(3+5L/1000) |
(3+5L/1000) |
測定精度(E2XY平面)(um) |
(2.5+4L/1000) |
(2.5+4L/1000) |
測長ユニット |
リニアエンコーダ |
リニアエンコーダ |
カメラ |
CMOSカラーカメラ |
CMOSカラーカメラ |
観察装置 |
Zoomユニット (8ポジション) |
Zoomユニット (8ポジション) |
照明 垂直落射照明 |
白色LED |
白色LED |
照明 透過照明 |
白色LED |
白色LED |
照明 リング照明 |
4分割固定式 白色LED |
4分割固定式 白色LED |
温度補正機能 |
手動温度補正 |
手動温度補正 |
TP測定精度(E1XYZ軸)um |
(2.4+3L/1000) |
(2.4+3L/1000) |
精度保証 温度(℃) |
18~23 |
18~23 |
精度保証 温度勾配(℃/m)(高さ・水平方向) |
1 |
1 |
精度保証 振動条件 振動数10Hz以下 |
最大振幅≦2μm |
最大振幅≦2 μm |
精度保証 振動条件 振動数10Hz超 |
最大加速度≦0.004m/s² |
最大加速度≦0.004 m/s² |
測定物 最大積載質量(kg) |
10 |
20 |
本体質量(設置台含む)(kg) |
155 |
324 |
載物ガラス寸法(mm) |
311×269 |
466×480 |
本体外観寸法(WxDxH)(mm) |
570×767×1468 |
776×1303×1004 |
本体質量(kg) |
120 |
275 |
電源 |
AC100~240V±10% 50/60Hz |
AC100~240V±10% 50/60Hz |
その他 |
スケール分解能:0.1 ㎛ |
スケール分解能:0.1 ㎛ |
