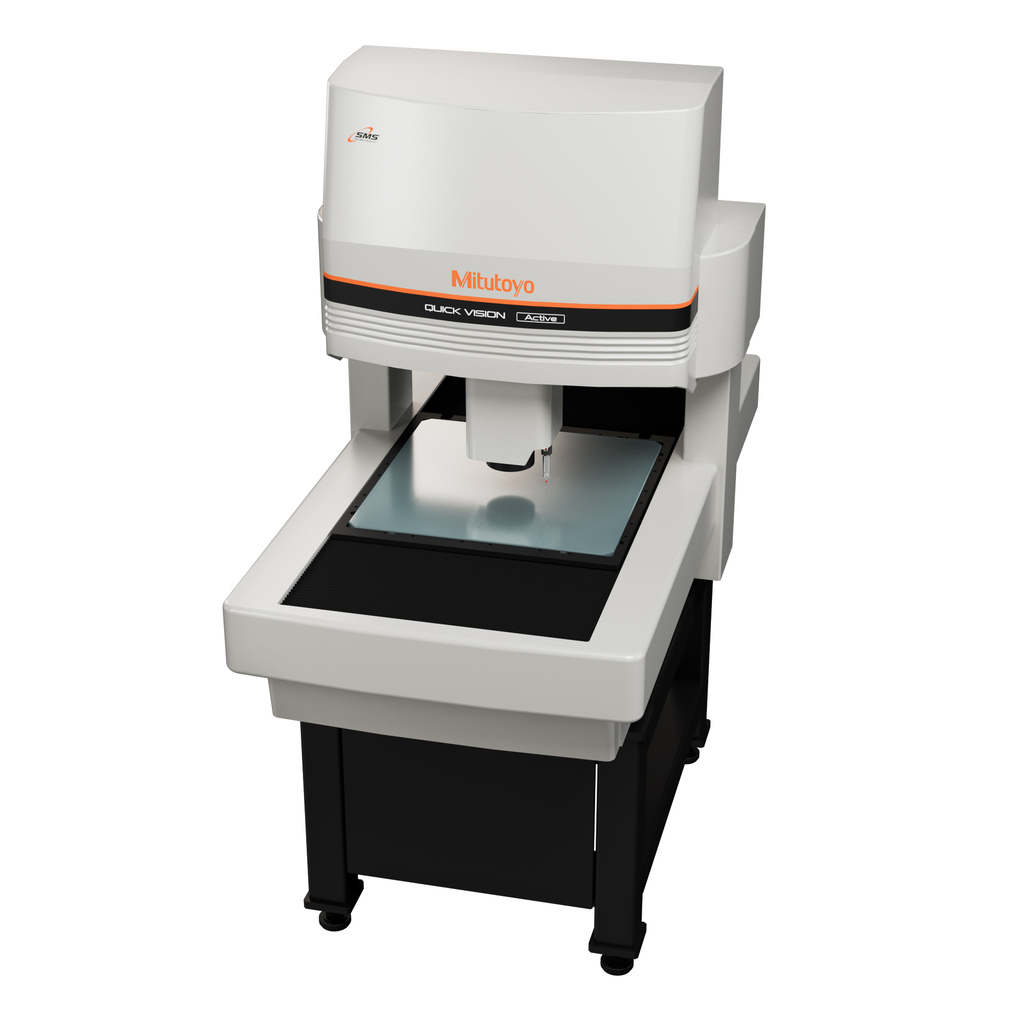

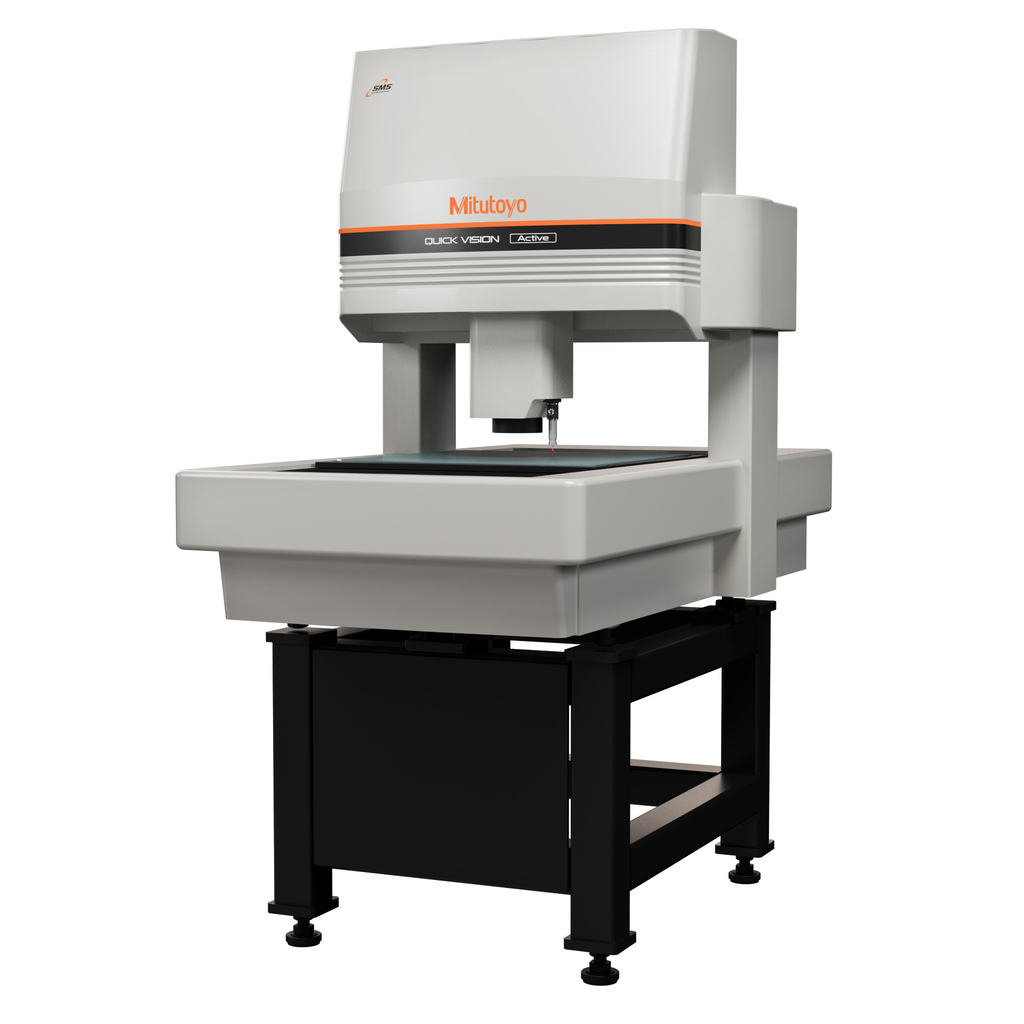

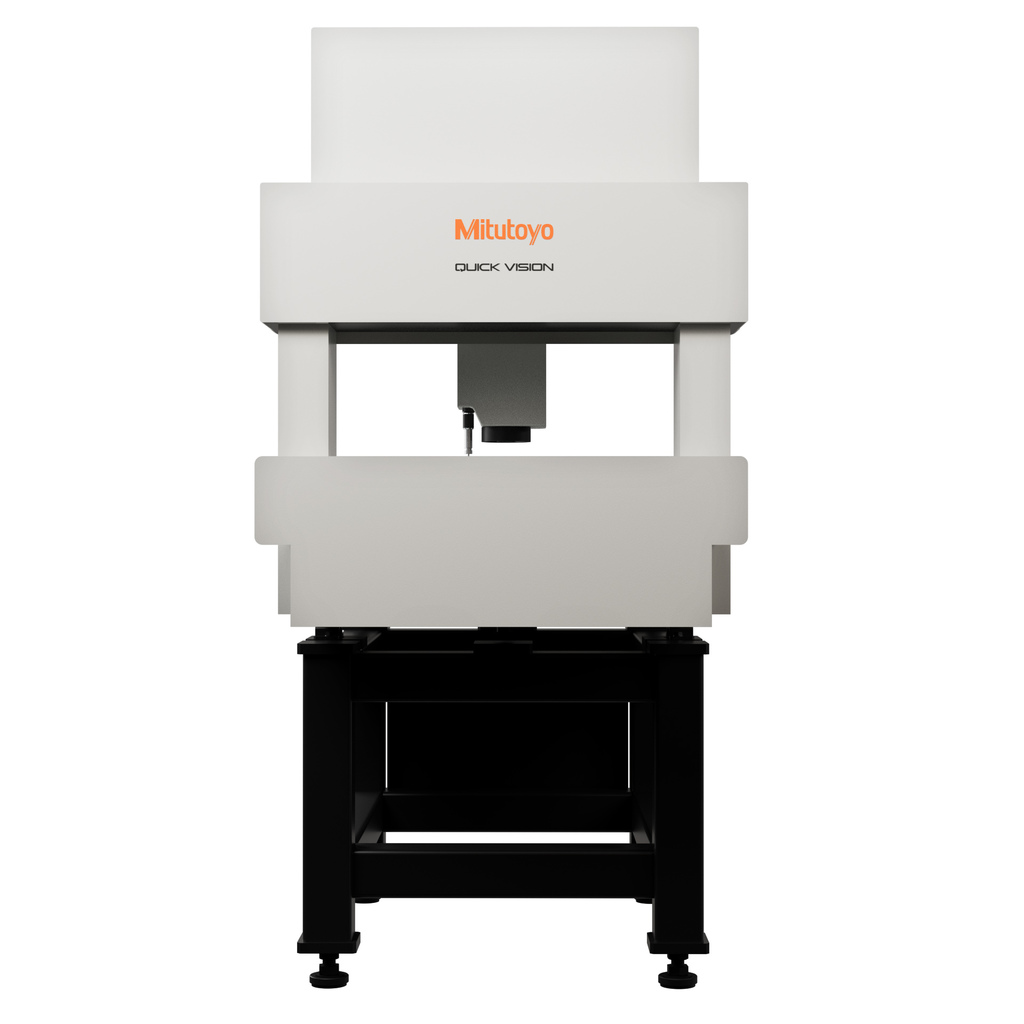

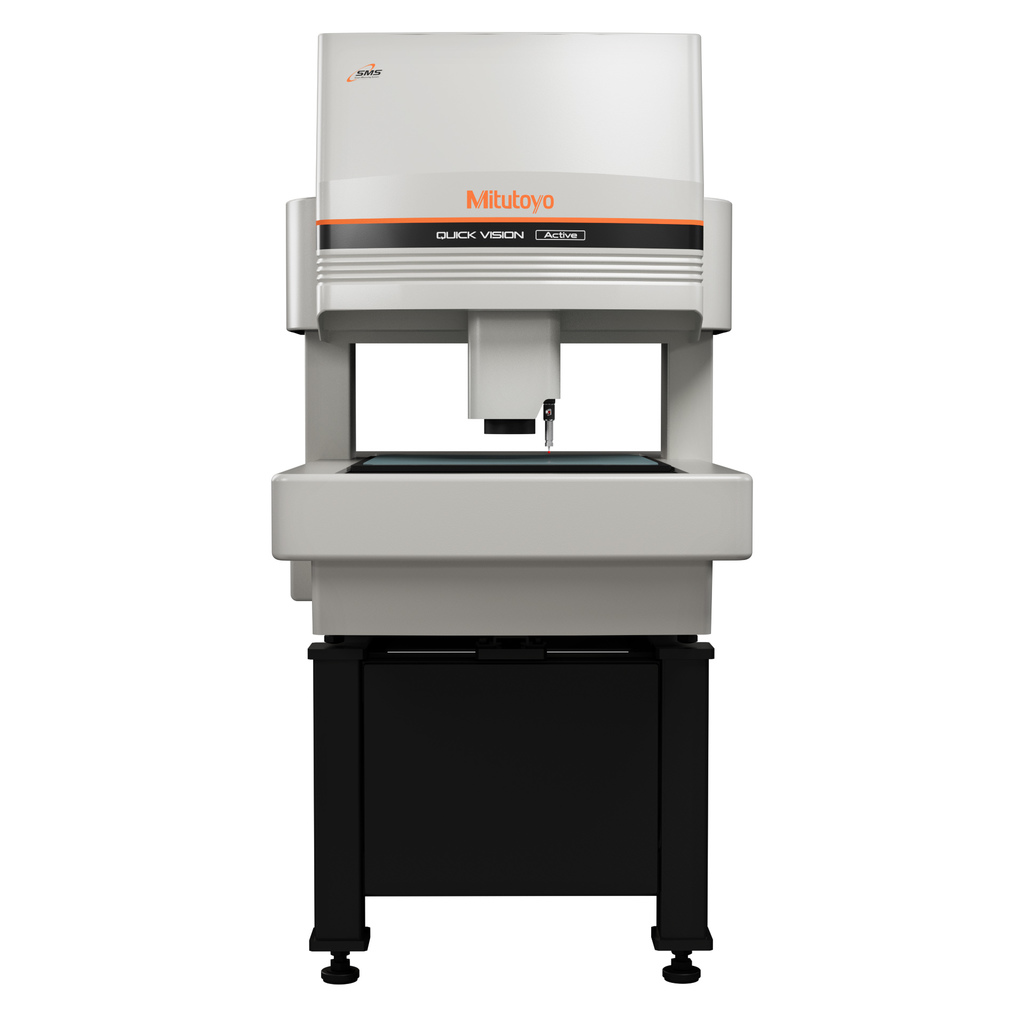

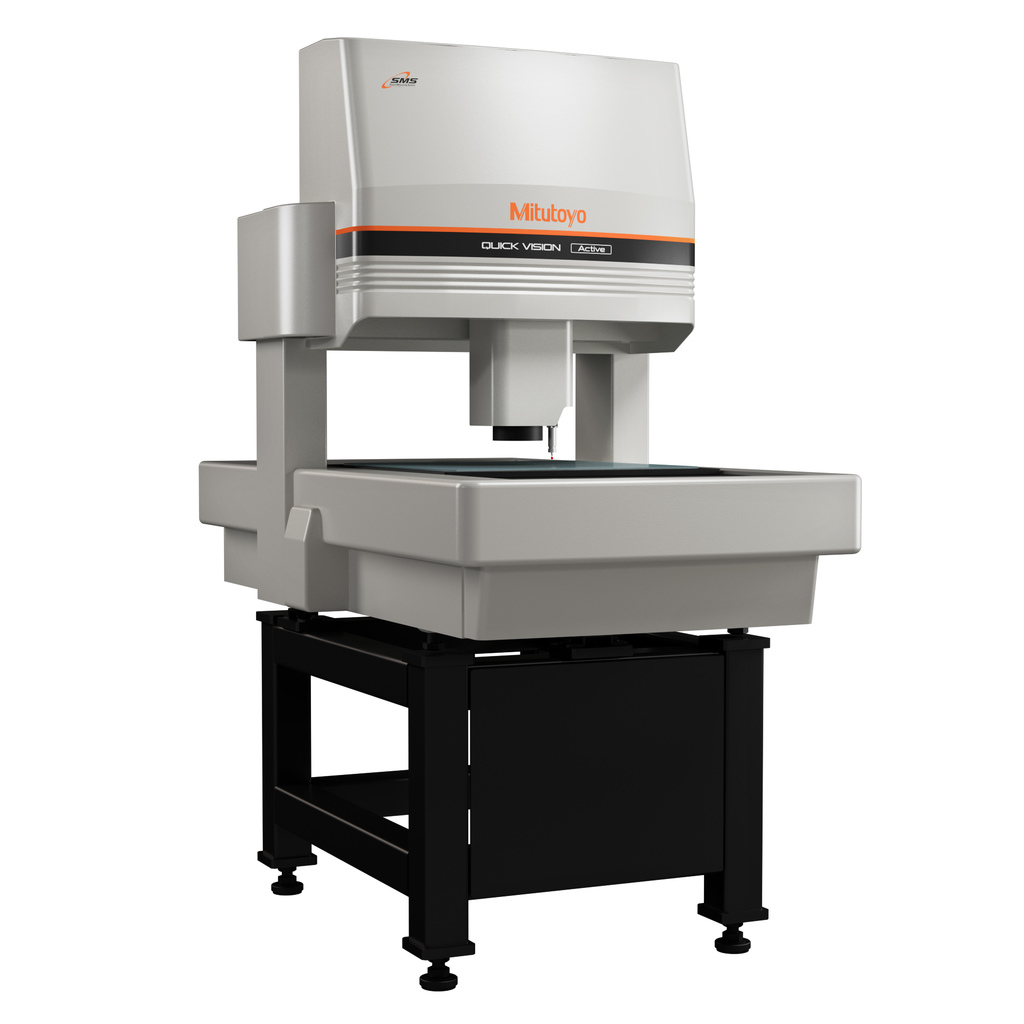

CNC画像測定機　クイックビジョン　アクティブ

商品バリエーション

QV-L202Z1L-D 最小表示量(µm):0.1

QV-L404Z1L-D 最小表示量(µm):0.1

QVT1-L202Z1L-D

QVT1-L404Z1L-D

商品紹介動画

ズーム比７倍～14倍で、簡易測定から微細測定まで幅広くカバー。作業性も追及したシリーズです。

主な特長

• 機能を凝縮したコストパフォーマンスに優れるCNC画像測定機です。

• カラーカメラと交換式ズームレンズ採用により使い勝手が向上しました。

• タッチプローブ搭載機は、非接触と接触測定をシームレスに実現しました。

• ズーム比7倍（対物レンズ交換による最大ズーム比14倍）により、低倍での観察、簡易測定から、高倍での微細測定まで幅広く対応可能です。

• 74 mmの作動距離で衝突の不安を和らげ、測定ワークや治具設計の自由度が広がり安心して測定できます。（対物レンズZ-Objective 1×装着時）

仕様

符号	QV-L202Z1L-D	QV-L404Z1L-D	QVT1-L202Z1L-D	QVT1-L404Z1L-D
測定範囲(XxYxZ)(mm)	250×200×150mm（250×200×118mm:対物レンズ Z-objective 1×使用時）	400×400×200mm（400×400×168mm:対物レンズ Z-objective 1×使用時）	250×200×150 (250×200×118: 対物レンズ Z-objective 1X使用時)	400×400×200 (400×400×168: 対物レンズ Z-objective 1X使用時)
最小表示量(µm)	0.1	0.1
測定精度(E1XY軸)(um)	（2+3L/1000）	（2+3L/1000）	(2+3L/1000)	(2+3L/1000)
測定精度(E1Z軸)(um)	（3+5L/1000）	（3+5L/1000）	(3+5L/1000)	(3+5L/1000)
測定精度(E2XY平面)(um)	（2.5+4L/1000）	（2.5+4L/1000）	(2.5+4L/1000)	(2.5+4L/1000)
測長ユニット	リニアエンコーダ	リニアエンコーダ	リニアエンコーダ	リニアエンコーダ
カメラ	CMOSカラーカメラ	CMOSカラーカメラ	CMOSカラーカメラ	CMOSカラーカメラ
観察装置	Zoom ユニット（8 ポジション）	Zoom ユニット（8 ポジション）	Zoomユニット (8ポジション)	Zoomユニット (8ポジション)
照明 垂直落射照明	白色LED	白色LED	白色LED	白色LED
照明 透過照明	白色LED	白色LED	白色LED	白色LED
照明 リング照明	4 分割固定式 白色LED	4 分割固定式 白色LED	4分割固定式　白色LED	4分割固定式　白色LED
精度保証 光学条件	対物レンズZ-objective 1.5x(Zoom倍率5.25x)	対物レンズZ-objective 1.5x(Zoom倍率5.25x)	対物レンズZ-objective 1.5x(Zoom倍率5.25x)	対物レンズZ-objective 1.5x(Zoom倍率5.25x)
精度保証 温度(℃)	20±1	20±1	18~23	18~23
測定物 最大積載質量(kg)	10	20	10	20
本体質量(設置台含む)(kg)	155	324	155	324
載物ガラス寸法(mm)	311 × 269	466×480	311×269	466×480
本体外観寸法(WxDxH)(mm)	570 × 767 × 1468	776×1303×1529	570×767×1468	776×1303×1004
本体質量(kg)	120	275	120	275
その他	スケール分解能:0.1㎛ CEマーキング/UKCAマーキング:	スケール分解能:0.1㎛ CEマーキング/UKCAマーキング:	スケール分解能:0.1 ㎛	スケール分解能:0.1 ㎛
温度補正機能			手動温度補正	手動温度補正
TP測定精度(E1XYZ軸)um			(2.4+3L/1000)	(2.4+3L/1000)
精度保証 温度勾配(℃/m)(高さ・水平方向)			1	1
精度保証 温度変化(℃/H)			0.5/1,1/24	0.5/1,1/24
精度保証 振動条件 振動数10Hz以下			最大振幅≦2μm	最大振幅≦2 μm
精度保証 振動条件 振動数10Hz超			最大加速度≦0.004m/s²	最大加速度≦0.004 m/s²
電源			AC100~240V±10% 50/60Hz	AC100~240V±10% 50/60Hz
