主な特長
-

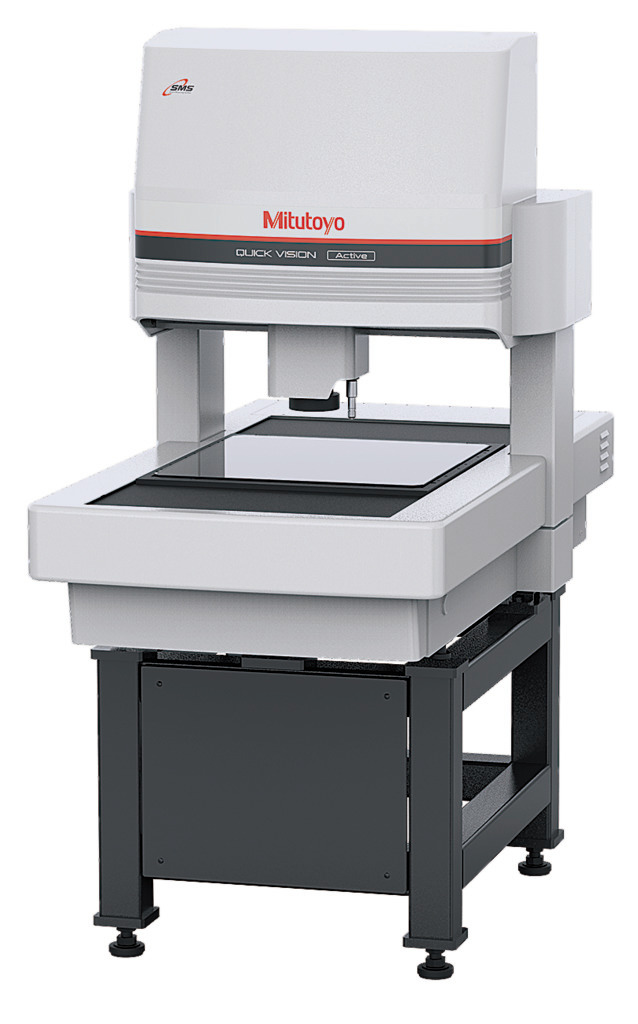

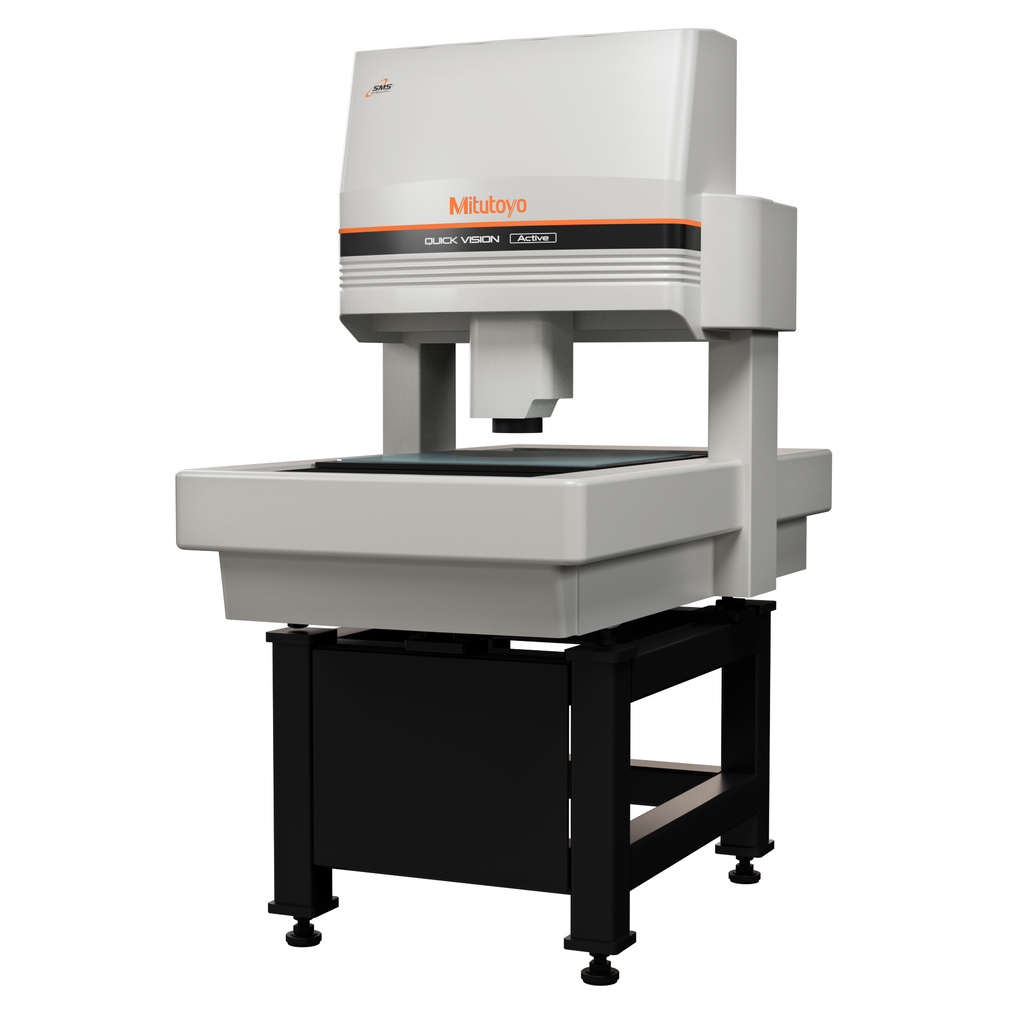

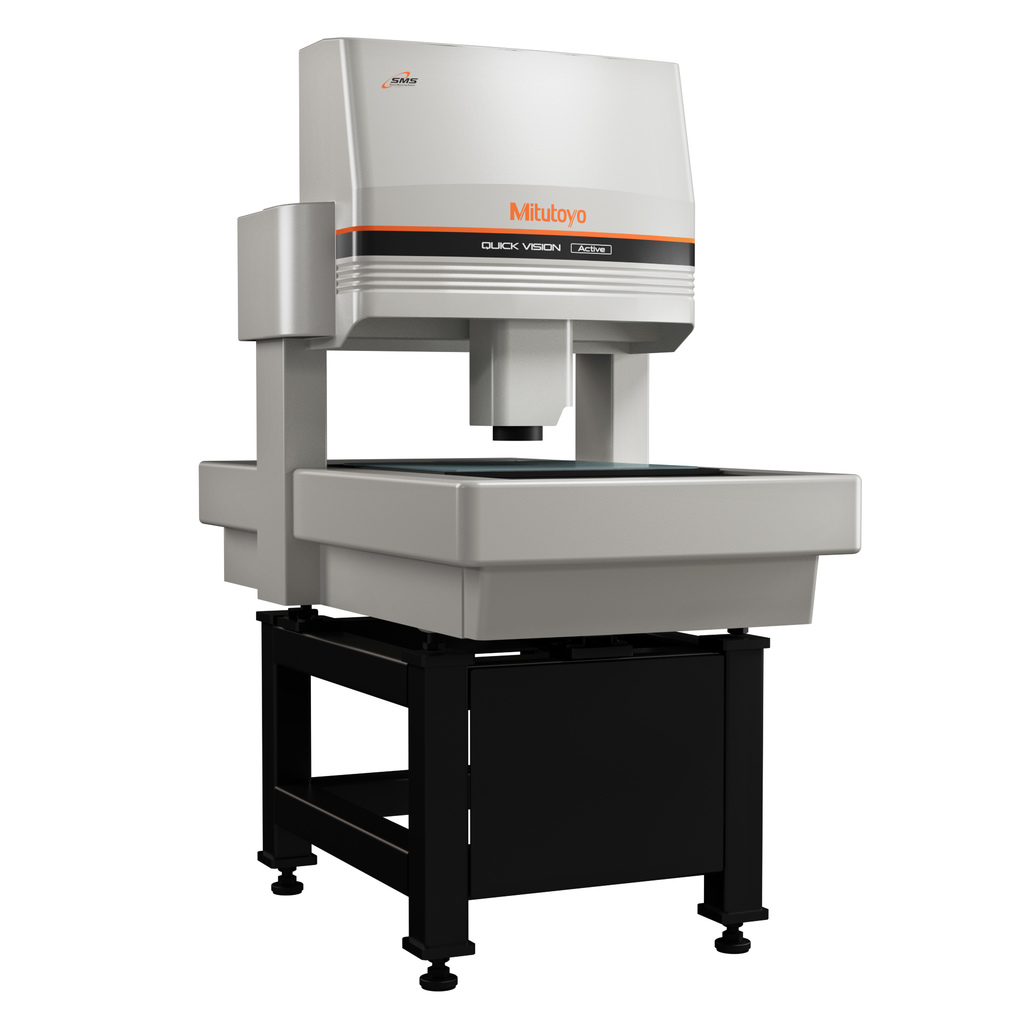

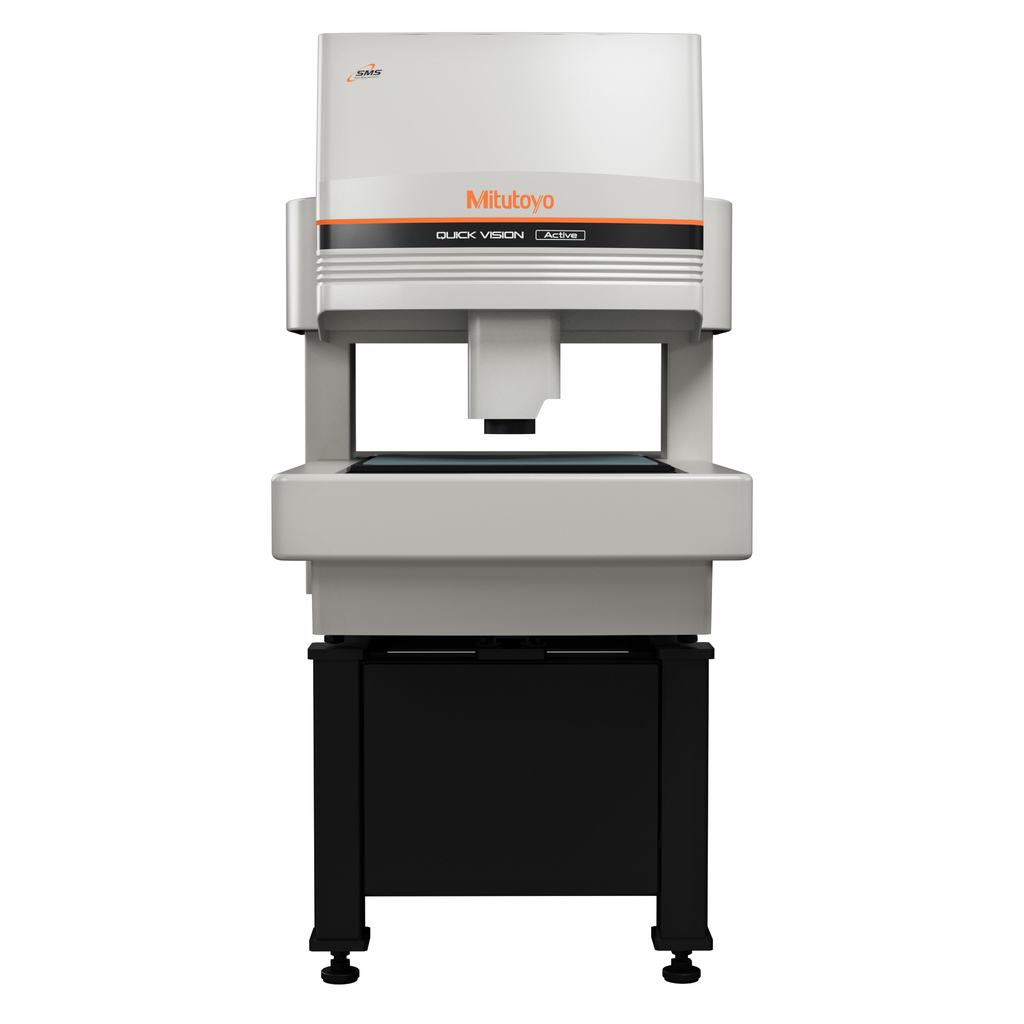

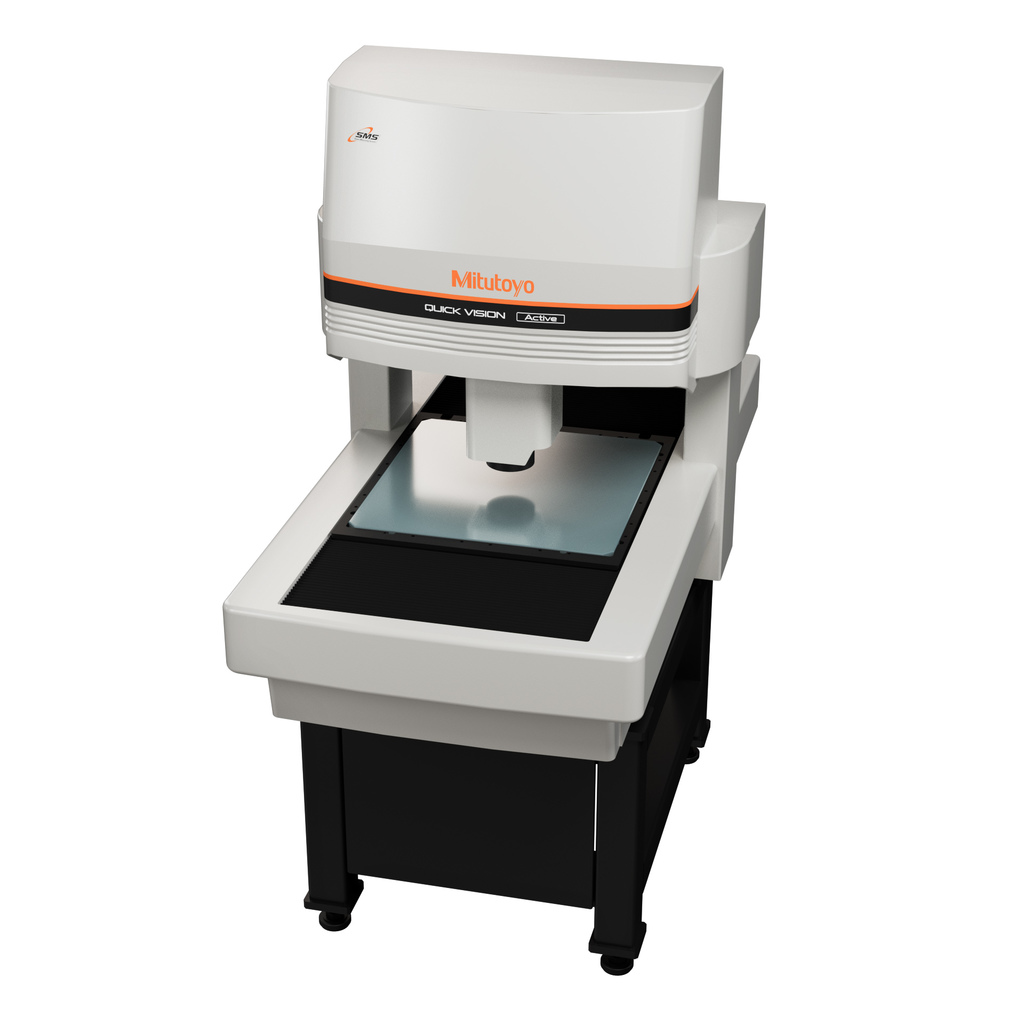

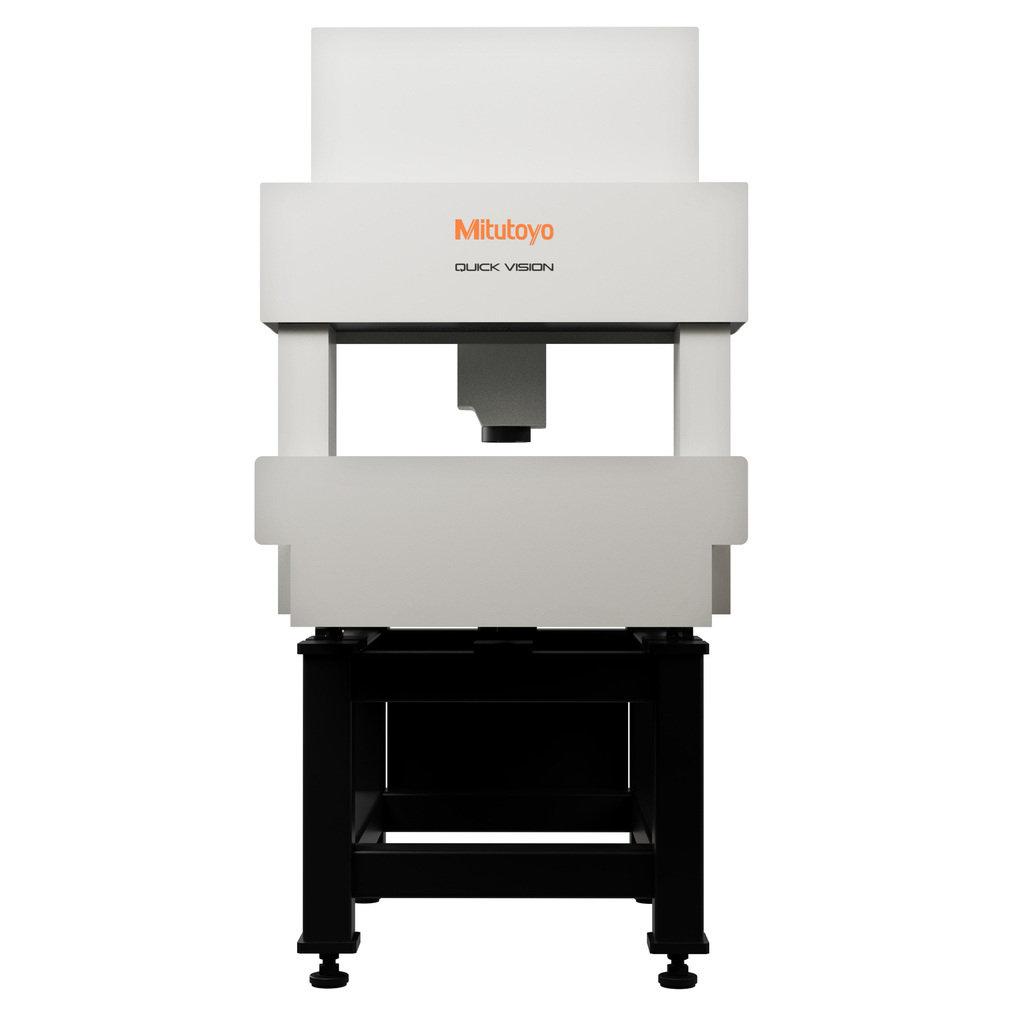

機能を凝縮したコストパフォーマンスに優れるCNC画像測定機です。
-
カラーカメラと交換式ズームレンズ採用により使い勝手が向上しました。
-
タッチプローブ搭載機は、非接触と接触測定をシームレスに実現しました。
-
ズーム比7倍（対物レンズ交換による最大ズーム比14倍）により、低倍での観察、簡易測定から、高倍での微細測定まで幅広く対応可能です。
-
74 mmの作動距離で衝突の不安を和らげ、測定ワークや治具設計の自由度が広がり安心して測定できます。（対物レンズZ-Objective 1×装着時）
仕様
| 符号 | QV-L202Z1L-D | QV-L404Z1L-D |
|---|---|---|
測定範囲(XxYxZ)(mm) |
250×200×150mm（250×200×118mm:対物レンズ Z-objective 1×使用時） |
400×400×200mm（400×400×168mm:対物レンズ Z-objective 1×使用時） |
最小表示量(µm) |
0.1 |
0.1 |
測定精度(E1XY軸)(um) |
（2+3L/1000） |
（2+3L/1000） |
測定精度(E1Z軸)(um) |
（3+5L/1000） |
（3+5L/1000） |
測定精度(E2XY平面)(um) |
（2.5+4L/1000） |
（2.5+4L/1000） |
測長ユニット |
リニアエンコーダ |
リニアエンコーダ |
カメラ |
CMOSカラーカメラ |
CMOSカラーカメラ |
観察装置 |
Zoom ユニット（8 ポジション） |
Zoom ユニット（8 ポジション） |
照明 垂直落射照明 |
白色LED |
白色LED |
照明 透過照明 |
白色LED |
白色LED |
照明 リング照明 |
4 分割固定式 白色LED |
4 分割固定式 白色LED |
精度保証 温度(℃) |
20±1 |
20±1 |
測定物 最大積載質量(kg) |
10 |
20 |
本体質量(設置台含む)(kg) |
155 |
324 |
載物ガラス寸法(mm) |
311 × 269 |
466×480 |
本体外観寸法(WxDxH)(mm) |
570 × 767 × 1468 |
776×1303×1529 |
本体質量(kg) |
120 |
275 |
その他 |
スケール分解能:0.1㎛ CEマーキング/UKCAマーキング: |
スケール分解能:0.1㎛ CEマーキング/UKCAマーキング: |
