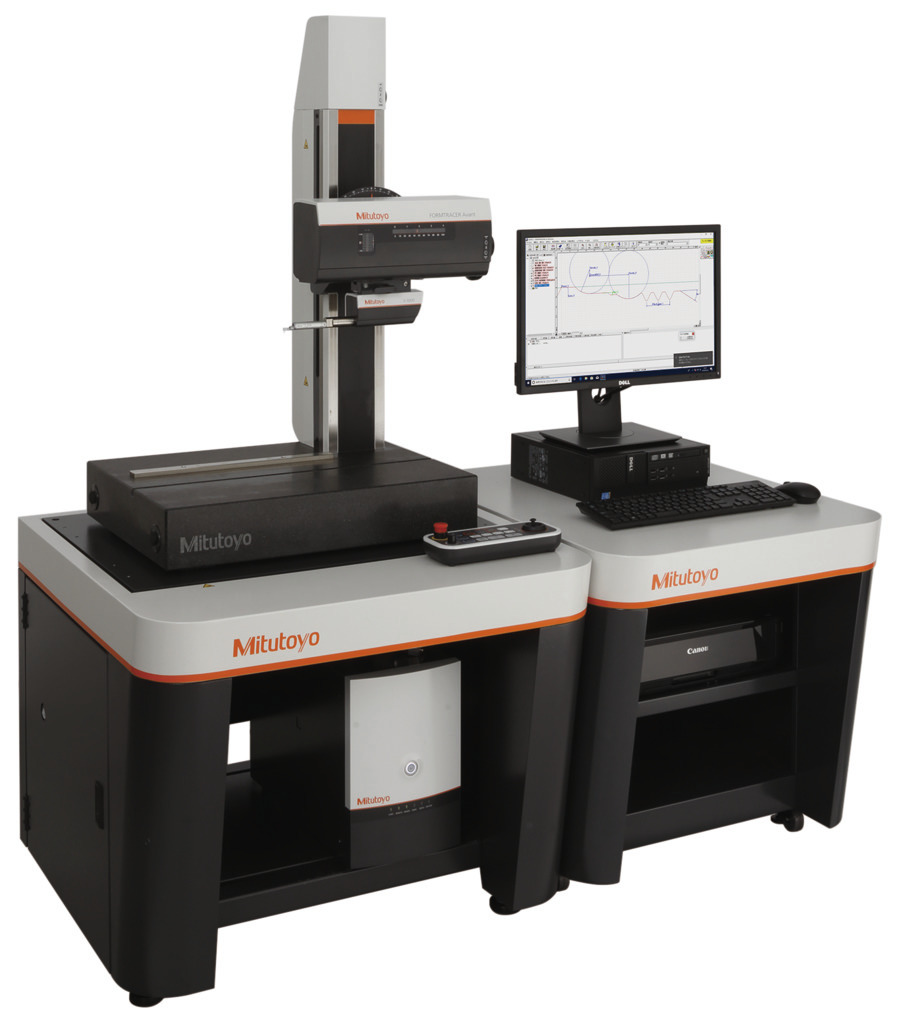

表面粗さ測定機 FORMTRACER Avant S3000(X軸傾斜装置付)
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
主な特長
-
X 軸（駆動部）：80mm/s（MAX） Z2軸（コラム上下動）：30mm/s（MAX） 移動速度の高速化によりトータル測定時間を短縮します。
-
測定開始位置から測定データ取得開始までの助走距離を極限まで削り、0.05mmを達成しています。測定長さの確保が困難な端面、狭小箇所の測定を強力にサポートします。
-
検出器、駆動部のケーブルを全て本体内配線とすることで、測定誤差要因となる配線の擦れをなくし、高精度測定、高速移動に対応しています。
-
輪郭検出器と粗さ検出器の交換作業の際、コントローラの電源OFFは不要、かつ、工具レス着脱機構（サムターンクランパー）により、交換時間を従来の約1/4（約30秒）と大幅に短縮。しかも、ガイドピンによる位置決めにより、検出器交換時の再現性を高め、自動測定プログラムの効率的な運用が可能となります。
仕様
| 符号 | FTA-S4S3000-D | FTA-H4S3000-D | FTA-W4S3000-D | FTA-L4S3000-D | FTA-S8S3000-D | FTA-H8S3000-D | FTA-W8S3000-D | FTA-L8S3000-D |
|---|---|---|---|---|---|---|---|---|
測定範囲 X軸(mm) |
100 |
100 |
100 |
100 |
200 |
200 |
200 |
200 |
測定範囲 Z1軸 表面粗さ(µm) |
800,80,8 |
800,80,8 |
800,80,8 |
800,80,8 |
800,80,8 |
800,80,8 |
800,80,8 |
800,80,8 |
分解能 X軸(µm) |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
分解能 Z1軸 表面粗さ(µm) |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
0.01（ 800 μm）, 0.001（ 80 μm）, 0.0001（ 8 μm） |
分解能 Z2軸 (µm) |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
測定方向 表面粗さ |
引き方向 |
引き方向 |
引き方向 |
引き方向 |
引き方向 |
引き方向 |
引き方向 |
引き方向 |
測定面方向 表面粗さ |
下方向 |
下方向 |
下方向 |
下方向 |
下方向 |
下方向 |
下方向 |
下方向 |
測定速度 X軸 表面粗さ(mm/s) |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
0.02,0.05,0.1,0.2,0.5,1.0,2.0,5.0,10,20,30 |
駆動速度 X軸(mm/s) |
0~40 |
0~40 |
0~40 |
0~40 |
0~40 |
0~40 |
0~40 |
0~40 |
駆動速度 CNC mode X軸(mm/s) |
0~80 |
0~80 |
0~80 |
0~80 |
0~80 |
0~80 |
0~80 |
0~80 |
駆動範囲 Z2軸(mm) |
300 |
500 |
500 |
700 |
300 |
500 |
500 |
700 |
駆動速度 Z2軸(mm/s) |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
駆動速度 CNC mode Z2軸(mm/s) |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
0～30 |
真直精度 X軸 表面粗さ |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
（0.05＋0.001L） μm L＝駆動長さ（mm） [(2+1L)µinch] |
測定力 表面粗さ(mN) |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
測長ユニット X軸 |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
光学式反射形リニアエンコーダ |
測長ユニット Z2軸 |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
電磁誘導方式アブソリュートリニアエンコーダ |
X軸傾斜角度(°) |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
±45（X軸傾斜装置付機種のみ） |
測長ユニット Z1軸 |
差動インダクタンス |
差動インダクタンス |
差動インダクタンス |
差動インダクタンス |
差動インダクタンス |
差動インダクタンス |
差動インダクタンス |
差動インダクタンス |
スタイラス上下動 |
円弧運動 |
円弧運動 |
円弧運動 |
円弧運動 |
円弧運動 |
円弧運動 |
円弧運動 |
円弧運動 |
通信インターフェイス |
USB |
USB |
USB |
USB |
USB |
USB |
USB |
USB |
スタイラス先端材質 表面粗さ |
ダイヤモンド |
ダイヤモンド |
ダイヤモンド |
ダイヤモンド |
ダイヤモンド |
ダイヤモンド |
ダイヤモンド |
ダイヤモンド |
ベース材質 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
精度保証 温度範囲(℃) |
19～21 |
19～21 |
19～21 |
19～21 |
19～21 |
19～21 |
19～21 |
19～21 |
精度保証 温度勾配(℃/h) |
2.0/8 |
2.0/8 |
2.0/8 |
2.0/8 |
2.0/8 |
2.0/8 |
2.0/8 |
2.0/8 |
保存環境温度範囲(℃) |
-10~50 |
-10~50 |
-10~50 |
-10~50 |
-10~50 |
-10~50 |
-10~50 |
-10~50 |
保存環境湿度範囲(非結露)(%RH) |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
5~90（ただし、結露しないこと） |
使用環境温度範囲(℃) |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
5～40（ 校正時と測定時の温度変化は±1℃以内） |
使用環境湿度範囲(非結露)(%RH) |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
20～80（ただし、結露しないこと） |
ベースサイズ(mm) |
600 × 450 |
600 × 450 |
1000 × 450 |
1000 × 450 |
600 × 450 |
600 × 450 |
1000 × 450 |
1000 × 450 |
リモートボックス(mm) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
W248 × D102 × H62 (9.8×4×2.4inch) |
リモートボックス 質量(kg) |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
本体(mm) |
W759×D482×H966（29.9×19×38 inch） |
W759×D482×H1166（29.9×19×45.9 inch） |
W1159×D482×H1176（45.6×19×46.3 inch） |
W1159×D492×H1430（45.6×19.4×56.3 inch） |
W769×D482×H966（30.3×19×38 inch） |
W769×D482×H1166（30.3×19×45.9 inch） |
W1169×D482×H1176（46×19×46.3 inch） |
W1169×D492×H1430（46×19.4×56.3 inch） |
本体質量(kg) |
140 |
150 |
220 |
270 |
140 |
150 |
220 |
270 |
電源 |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
100～120 V, 200～240 V ±10%, AC50 / 60 Hz |
消費電力 |
400 W |
400 W |
400 W |
400 W |
400 W |
400 W |
400 W |
400 W |
