Eco-fix 拡張パーツ

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_2_06AEV336_202109_FS_1.jpg

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

ブロック式玩具のように組み合わせることで、様々な測定物を容易に固定することが可能なクランピングシステムです

商品バリエーション

主な特長

  • ロケーションピンø12mm(ø6 mm穴あり)、もしくはロケーションピンø20 mm(ø8 mm穴あり)に差し込みロケーションピンを傾けて設置するためのツールです。

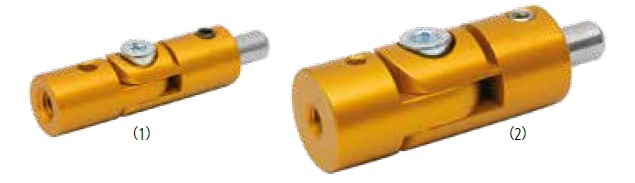

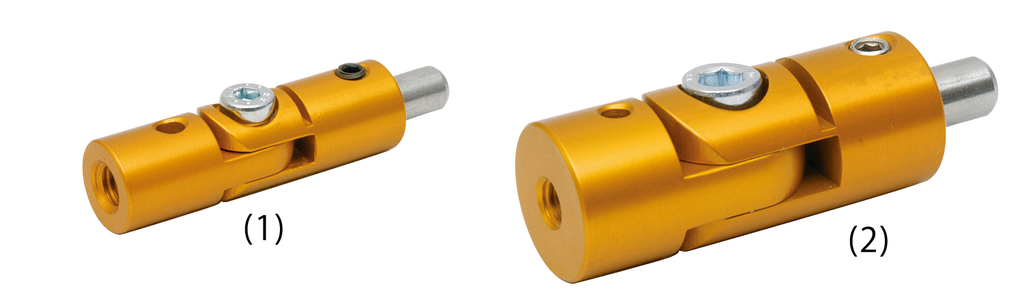

  • セット内容
    (1)ジョイント ø12 mm(3個)
    (2)ジョイント ø20 mm(3個)

仕様

商品名
レシーバーブラケット1
レシーバーブラケット2
ジョイント
マグネット
クランピングエレメント
ベースプレート 250 mm×250 mm
ロケーションピン1
ロケーションピン2
サポーティングエレメント1
サポーティングエレメント2
ストレートピン
ポジションニングレールキットS
ポジションニングレールキットL
ハンドルセット
ベースプレート固定用ブロック
ベースプレート 500 mm×400 mm
レシーバプレートセット
ベースプレート用ハンドルセット
ボールスクリューセット
質量(g)










1500
















27
7600







外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_1_06AEV336_000000_d_1.jpg
