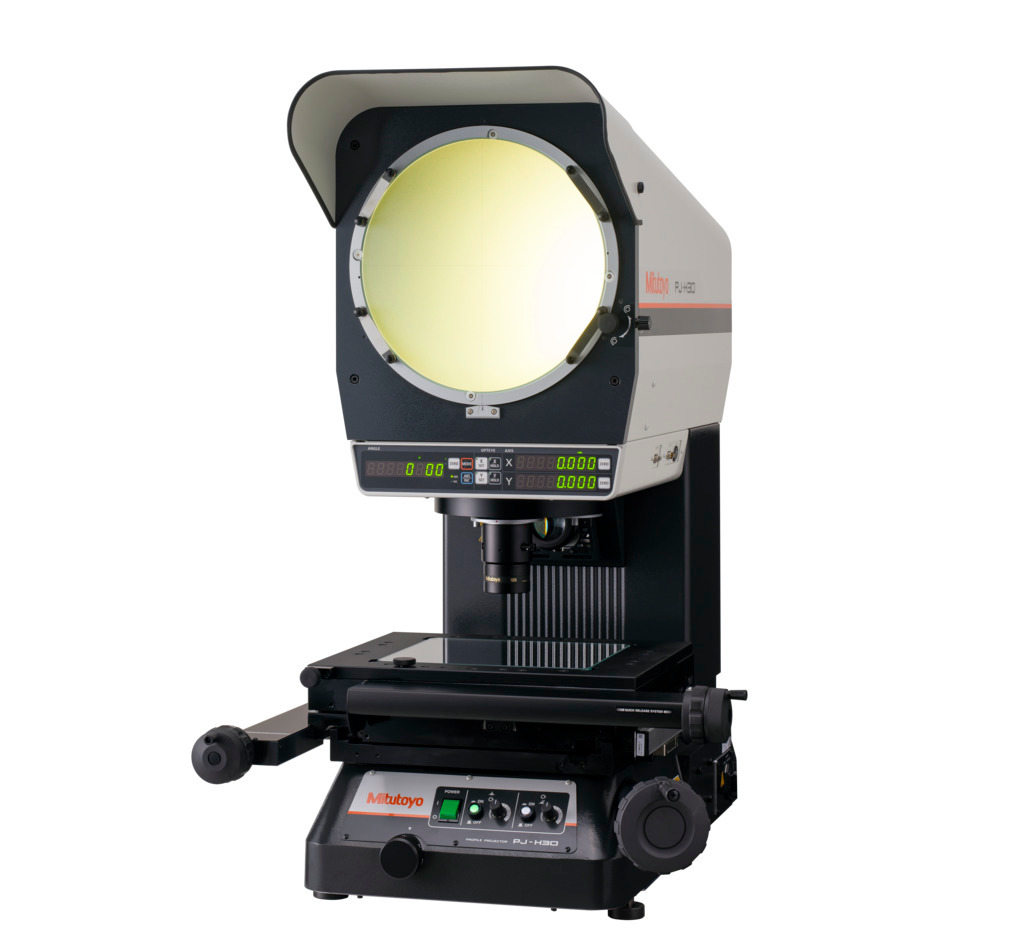

測定投影機 PJ-H30
商品バリエーション
主な特長
-
JIS規格 B 7184:2021[測定投影機]に準拠。
-
±(3.0+0.02L) μmの高精度を実現したハイエンドモデル。
-
ø306 mmスクリーンと見やすい正立正像。
-
クラス最大の測定範囲300×170 mmのモデルをラインアップ。
-
スクリーンヘッド上下駆動方式なので大きなワークでも疲れにくい。
仕様
符号 | PJ-H30A1010B | PJ-H30A2010B | PJ-H30A2017B | PJ-H30A3017B |
---|---|---|---|---|
観察像 |
正立像 |
正立像 |
正立像 |
正立像 |
回転スクリーン 回転角(°) |
±360° |
±360° |
±360° |
±360° |
回転スクリーン 角度表示 |
Digital counter, range: ±370° , zero set, ABS/INC switchable |
Digital counter, range: ±370° , zero set, ABS/INC switchable |
Digital counter, range: ±370° , zero set, ABS/INC switchable |
Digital counter, range: ±370° , zero set, ABS/INC switchable |
回転スクリーン 最小読取 |
1' or 0.01° (switchable) |
1' or 0.01° (switchable) |
1' or 0.01° (switchable) |
1' or 0.01° (switchable) |
測定範囲(X軸xY軸)(mm) |
100×100 |
200×100 |
200×170 |
300×170 |
X・Yカウンタ 最小表示量(mm) |
0.001 |
0.001 |
0.001 |
0.001 |
倍率精度 透過 |
±0.1% or less |
±0.1% or less |
±0.1% or less |
±0.1% or less |
倍率精度 反射 |
±0.15% or less |
±0.15% or less |
±0.15% or less |
±0.15% or less |
クイックリリース機構 |
X・Y両軸 |
X・Y両軸 |
X・Y両軸 |
X・Y両軸 |
照明機構1 |
熱線吸収フィルタ,冷却ファン内蔵 |
熱線吸収フィルタ,冷却ファン内蔵 |
熱線吸収フィルタ,冷却ファン内蔵 |
熱線吸収フィルタ,冷却ファン内蔵 |
照明機構2 |
集光調整機構付き,冷却ファン内蔵,垂直/斜反射照明角度可変機構,熱線吸収フィルタ |
集光調整機構付き,冷却ファン内蔵,垂直/斜反射照明角度可変機構,熱線吸収フィルタ |
集光調整機構付き,冷却ファン内蔵,垂直/斜反射照明角度可変機構,熱線吸収フィルタ |
集光調整機構付き,冷却ファン内蔵,垂直/斜反射照明角度可変機構,熱線吸収フィルタ |
照明方式1 |
ズーム式テレセントリック照明 |
ズーム式テレセントリック照明 |
ズーム式テレセントリック照明 |
ズーム式テレセントリック照明 |
落射/反射/透過1 |
透過 |
透過 |
透過 |
透過 |
落射/反射/透過2 |
反射 |
反射 |
反射 |
反射 |
調光方式1 |
可変調光ボリューム |
可変調光ボリューム |
可変調光ボリューム |
可変調光ボリューム |
調光方式2 |
無段階ボリューム調光 |
無段階ボリューム調光 |
無段階ボリューム調光 |
無段階ボリューム調光 |
光源1 |
ハロゲン照明24V150W |
ハロゲン照明24V150W |
ハロゲン照明24V150W |
ハロゲン照明24V150W |
光源2 |
ハロゲン照明24V150W |
ハロゲン照明24V150W |
ハロゲン照明24V150W |
ハロゲン照明24V150W |
焦点合せ |
Projection screen head drive (fixed stage) |
Projection screen head drive (fixed stage) |
Projection screen head drive (fixed stage) |
Projection screen head drive (fixed stage) |
合焦電動駆動・オプトアイ |
無 |
無 |
無 |
無 |
投影レンズ 取付方法 |
バヨネットマウント |
バヨネットマウント |
バヨネットマウント |
バヨネットマウント |
回転スクリーン 十字線 |
90˚実線 |
90˚実線 |
90˚実線 |
90˚実線 |
スイベル調整範囲(°) |
±3 |
±3 |
±5 |
±5 |
最大積載質量(kg) |
10 |
10 |
20 |
20 |
回転スクリーン 有効径(φ mm) |
306 |
306 |
306 |
306 |
載物ガラス有効寸法(mm) |
180×150 |
250×150 |
270×240 |
370×240 |
上面寸法(mm) |
300×240 |
350×280 |
410×342 |
510×342 |
質量(kg) |
176 |
178 |
205 |
212 |
電源 |
AC100V~240V, 50Hz/60Hz |
AC100V~240V, 50Hz/60Hz |
AC100V~240V, 50Hz/60Hz |
AC100V~240V, 50Hz/60Hz |
最大消費電力(W) |
Approx. 420W |
Approx. 420W |
Approx. 420W |
Approx. 420W |
その他 |

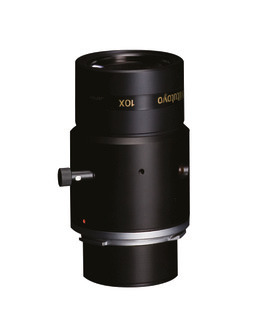

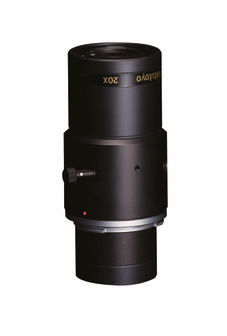

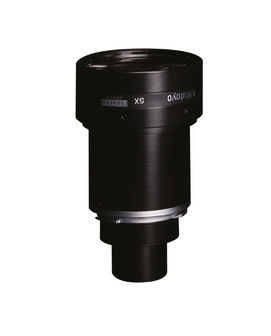

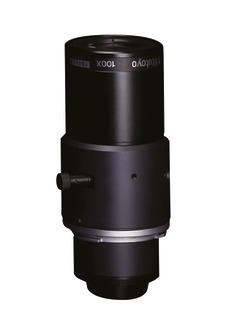

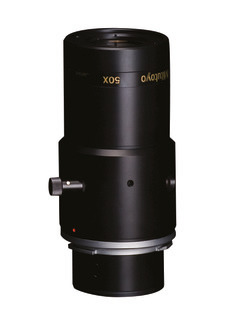

投影レンズ:標準付属品 10x、特別付属品 5x 20x 50x 100x 、垂直反射照明用ハーフミラー内蔵、同焦点レンズ レンズマウント:3本ターレット 透過照明:ソフトスタート機能付(突入電流低減回路組込み)、ランプ切換機構付き(外部に切換可) 反射照明:ソフトスタート機能付(突入電流低減回路組込み) 焦点合わせストローク:105 mm 焦点合わせ送り機構:手動ハンドル(1mm/1回転) カウンタXY軸表示単位:mm仕様 カウンタXY軸機能:ゼロセット(ブザー機能付)、単位切換、ディレクション切換、OPTOEYE入力、外部ロード信号入力、RS-232C出力 カウンタXY軸エッジ検出機能:オプトアイ200(オプション)を接続することにより使用可 カウンタXY軸データ出力軸:X軸、Y軸、角度、外部ロード信号入力、RS-232C出力 精度保証温度:20士1℃ 使用温度範囲:5~40℃ 湿度範囲:20~80%RH(結露なきこと) 保存温度範囲:-10~50℃ 保存温度範囲:5~80%RH(結露なきこと) 空気伝搬騒音:A捌生音圧レベル70dB(A)以下 CEマーキング/UKCAマーキング EMC指令/電磁両立性規制: EN61326-1、Immunity test requirem e:tnClause 6.2 Table 2、Emission limit: Class A 低電圧指令l電気機器(安全)規制: EN61010-1 RoHS指令/電気電子機器における特定有害物質の制限規制: EN50581 |
投影レンズ:標準付属品 10x、特別付属品 5x 20x 50x 100x 、垂直反射照明用ハーフミラー内蔵、同焦点レンズ レンズマウント:3本ターレット 透過照明:ソフトスタート機能付(突入電流低減回路組込み)、ランプ切換機構付き(外部に切換可) 反射照明:ソフトスタート機能付(突入電流低減回路組込み) 焦点合わせストローク:105 mm 焦点合わせ送り機構:手動ハンドル(1 mm/1回転) カウンタXY軸表示単位:mm仕様 カウンタXY軸機能:ゼロセット(ブザー機能付)、単位切換、ディレクション切換、OPTOEYE入力、外部ロード信号入力、RS-232C出力 カウンタXY軸エッジ検出機能:オプトアイ200(オプション)を接続することにより使用可 カウンタXY軸データ出力軸:X軸、Y軸、角度、外部ロード信号入力、RS-232C出力 精度保証温度:20士1℃ 使用温度範囲:5~40℃ 湿度範囲:20~80%RH(結露なきこと) 保存温度範囲:-10~50℃ 保存温度範囲:5~80%RH(結露なきこと) 空気伝搬騒音:A捌生音圧レベル70dB(A)以下 CEマーキング/UKCAマーキング EMC指令/電磁両立性規制: EN61326-1、Immunity test requirem e:tnClause 6.2 Table 2、Emission limit: Class A 低電圧指令l電気機器(安全)規制: EN61010-1 RoHS指令/電気電子機器における特定有害物質の制限規制: EN50581 |
投影レンズ:標準付属品 10x、特別付属品 5x 20x 50x 100x 、垂直反射照明用ハーフミラー内蔵、同焦点レンズ レンズマウント:3本ターレット 透過照明:ソフトスタート機能付(突入電流低減回路組込み)、ランプ切換機構付き(外部に切換可) 反射照明:ソフトスタート機能付(突入電流低減回路組込み) 焦点合わせストローク:105 mm 焦点合わせ送り機構:手動ハンドル(1 mm/1回転) カウンタXY軸表示単位:mm仕様 カウンタXY軸機能:ゼロセット(ブザー機能付)、単位切換、ディレクション切換、OPTOEYE入力、外部ロード信号入力、RS-232C出力 カウンタXY軸エッジ検出機能:オプトアイ200(オプション)を接続することにより使用可 カウンタXY軸データ出力軸:X軸、Y軸、角度、外部ロード信号入力、RS-232C出力 精度保証温度:20士1℃ 使用温度範囲:5~40℃ 湿度範囲:20~80%RH(結露なきこと) 保存温度範囲:-10~50℃ 保存温度範囲:5~80%RH(結露なきこと) 空気伝搬騒音:A捌生音圧レベル70dB(A)以下 CEマーキング/UKCAマーキング EMC指令/電磁両立性規制: EN61326-1、Immunity test requirem e:tnClause 6.2 Table 2、Emission limit: Class A 低電圧指令l電気機器(安全)規制: EN61010-1 RoHS指令/電気電子機器における特定有害物質の制限規制: EN50581 |
投影レンズ:標準付属品 10x、特別付属品 5x 20x 50x 100x 、垂直反射照明用ハーフミラー内蔵、同焦点レンズ レンズマウント:3本ターレット 透過照明:ソフトスタート機能付(突入電流低減回路組込み)、ランプ切換機構付き(外部に切換可) 反射照明:ソフトスタート機能付(突入電流低減回路組込み) 焦点合わせストローク:105 mm 焦点合わせ送り機構:手動ハンドル(1 mm/1回転) カウンタXY軸表示単位:mm仕様 カウンタXY軸機能:ゼロセット(ブザー機能付)、単位切換、ディレクション切換、OPTOEYE入力、外部ロード信号入力、RS-232C出力 カウンタXY軸エッジ検出機能:オプトアイ200(オプション)を接続することにより使用可 カウンタXY軸データ出力軸:X軸、Y軸、角度、外部ロード信号入力、RS-232C出力 精度保証温度:20士1℃ 使用温度範囲:5~40℃ 湿度範囲:20~80%RH(結露なきこと) 保存温度範囲:-10~50℃ 保存温度範囲:5~80%RH(結露なきこと) 空気伝搬騒音:A捌生音圧レベル70dB(A)以下 CEマーキング/UKCAマーキング EMC指令/電磁両立性規制: EN61326-1、Immunity test requirem e:tnClause 6.2 Table 2、Emission limit: Class A 低電圧指令l電気機器(安全)規制: EN61010-1 RoHS指令/電気電子機器における特定有害物質の制限規制: EN50581 |
