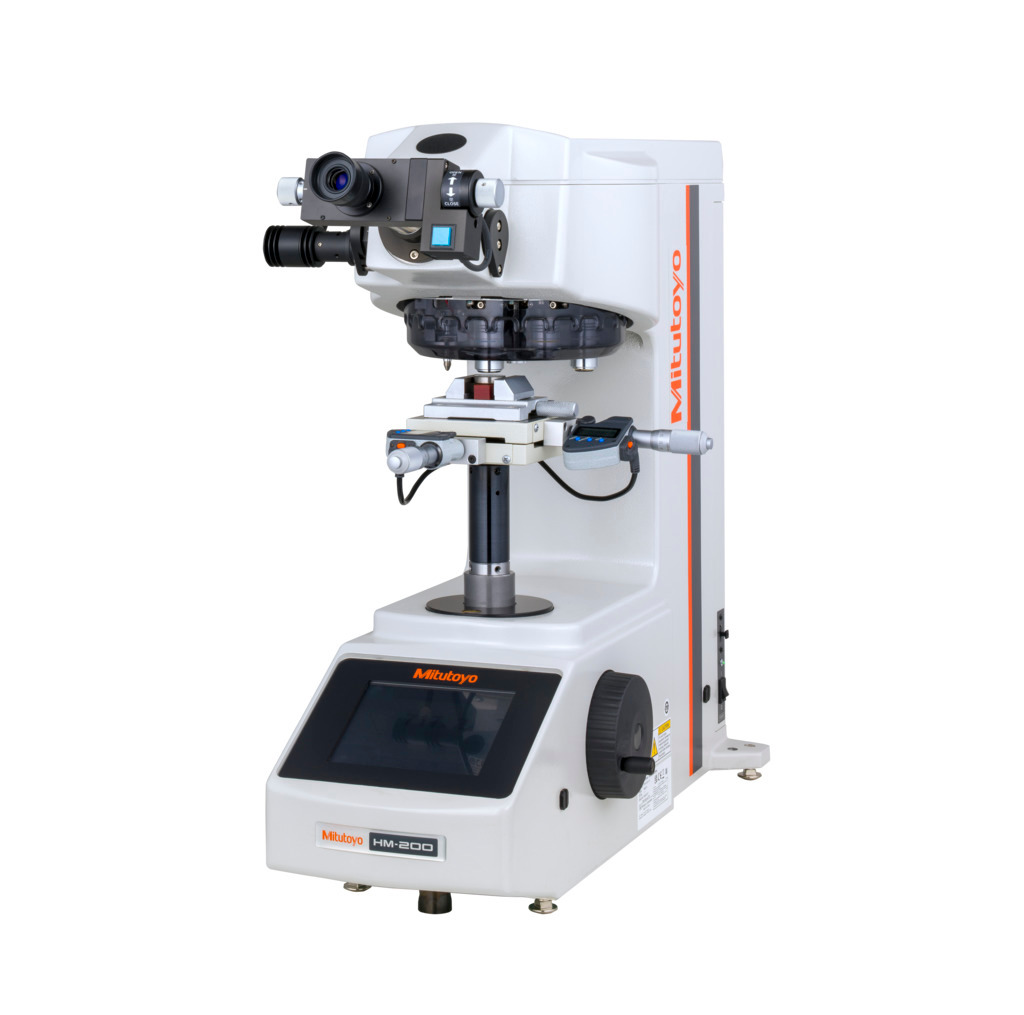

マイクロビッカ−ス硬さ試験機 HM-200シリ−ズ

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/16_Test Equipment/51_0_HM-200_202203_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

最新の電磁力方式の負荷機構を採用。試験力を自由に選択できます。

商品バリエーション

主な特長

  • 電磁力(フォースモーター)方式の負荷機構を採用。
  • 試験力を自由に選択できます。
  • 計測顕微鏡によるくぼみの測長
  • 用途に合わせたシステムをA~Dまで4種類ご用意しております。※詳細は「硬さ試験機総合」Catalog No.17001をご覧ください。
    システムA:タッチ方式のカラー操作パネル
    システムB:ソフトウェアAVPAKによる自動読取機能を備えたシステム
    システムC:システムBの機能に加えて、電動ステージを備えたシステム
    システムD:システムB、Cの機能に加えてオートフォーカス機能を備えたシステム

仕様

符号 HM-210 HM-220
機構部 荷重装置 試験力制御
電磁力方式(ボイスコイルモータ)
電磁力方式(ボイスコイルモータ)
機構部 荷重装置 試験力切換(システムA)
本体タッチパネルにより設定
本体タッチパネルにより設定
機構部 荷重装置 試験力切換(システムB)
AVPAKにより設定
AVPAKにより設定
機構部 荷重装置 試験力切換(システムC)
AVPAKにより設定
AVPAKにより設定
機構部 荷重装置 試験力切換(システムD)
AVPAKにより設定
AVPAKにより設定
機構部 試験力除荷時間(s)
1~99s(1s単位任意設定可)
1~99s(1s単位任意設定可)
機構部 試験力負荷時間(s)
1~99s(1s単位任意設定可)
1~99s(1s単位任意設定可)
機構部 試験力保持時間(s)
0~999s(1s単位任意設定可)
0~999s(1s単位任意設定可)
試験力(mN)
98.07,196.1,294.2,490.3,980.7,1961,2942,4903,9807
0.4903,0.9807,1.961,2.942,4.903,9.807,19.61,29.24,49.03,98.07,196.1,294.2,490.3,980.7,1961,2942,4903,9807,19610
圧子接近速度
固定60 um/s
HV0.030以下:可変2~60 um/s (1 um/s 単位で設定可)、HV0.031以上:固定60 um/s
光学部 光学系
無限遠補正光学系
無限遠補正光学系
光学部 対物レンズ 撮像範囲(mm)
システムB/C/D:撮像範囲0.118(H)×0.089(V)mm
システムB/C/D:撮像範囲0.118(H)×0.089(V)mm
光学部 対物レンズ 実視野(φ mm)
0.28
0.28
対応規格(ISO)
ISO 6507-2
ISO 6507-2
対応規格(JIS)
JIS B7725
JIS B7725
ワーク 最大寸法(mm)
奥行160 mm、高さ133 mm(手動XYステージ25 mm)/72 mm(電動XYステージ100 mm+AFステージ)
奥行160 mm、高さ133 mm(手動XYステージ25 mm)/72 mm(電動XYステージ100 mm+AFステージ)
圧子軸取付可能本数
最大2本搭載可能
最大2本搭載可能
対物レンズ 取付可能本数
最大4本搭載可能
最大4本搭載可能
機構部 ターレット 駆動方式
モータによる電動駆動(手動操作可)
モータによる電動駆動(手動操作可)
機構部 ターレット 操作方法(システムA)
本体タッチパネル
本体タッチパネル
機構部 ターレット 操作方法(システムB)
AVPAK
AVPAK
機構部 ターレット 操作方法(システムC)
AVPAKおよびリモートボックス
AVPAKおよびリモートボックス
機構部 ターレット 操作方法(システムD)
AVPAKおよびリモートボックス
AVPAKおよびリモートボックス
光学部 計測顕微鏡(オクラ)(システムA)
エンコーダ搭載測長顕微鏡(接眼レンズ10x付属)
エンコーダ搭載測長顕微鏡(接眼レンズ10x付属)
光学部 計測顕微鏡(オクラ)(システムB)
工場オプション
工場オプション
光学部 計測顕微鏡(オクラ)(システムC)
工場オプション
工場オプション
光学部 計測顕微鏡(オクラ)(システムD)
工場オプション
工場オプション
光学部 光源
白色LED
白色LED
光学部 照明 開口絞り可否
可変絞り
可変絞り
データ出力
RS-232C,デジマチック,USB2.0 TypeA(USBメモリ用),USB2.0 TypeB
RS-232C,デジマチック,USB2.0 TypeA(USBメモリ用),USB2.0 TypeB
対応硬さ
ビッカース硬さ,ヌープ硬さ,破壊じん性
ビッカース硬さ,ヌープ硬さ,破壊じん性
外観寸法(突起物,ステージ除く)
システムA:約315(W)×670(D)×581(H) mm、システムB/C/D:約315(W)×586(D)×683(H) mm
システムA:約315(W)×670(D)×581(H) mm、システムB/C/D:約315(W)×586(D)×683(H) mm
質量(kg)
38.5
38.5
電源
AC100V, 50/60 Hz
AC100V, 50/60 Hz
最大消費電力(W)
31 W
44 W
PC有無
その他
試験力範囲(gf): 10~1000
刻線フォーカス(共焦点パターン投影によるフォーカス補助機能)
動作保証温度: 5~40℃
推奨湿度条件: 80%RH 以下 結露しないこと
保存温度: -10~50℃
保存湿度: 5~90%RH 以下 結露しないこと
試験力範囲(gf): 0.05~2000
刻線フォーカス(共焦点パターン投影によるフォーカス補助機能)
動作保証温度: 5~40℃
推奨湿度条件: 80%RH 以下 結露しないこと
保存温度: -10~50℃
保存湿度: 5~90%RH 以下 結露しないこと
