Eco-fix 拡張パーツ

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_2_06AEV334_202109_FS_1.jpg

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

ブロック式玩具のように組み合わせることで、様々な測定物を容易に固定することが可能なクランピングシステムです

商品バリエーション

主な特長

  • ロケーションピンの設置位置を微調整するためのツールです。
    ロケーションピンø12 mmをスリット付き穴に差し込むことができ、長穴へは専用ナットを使用して、ロケーションピンを立てることができます。
  • セット内容

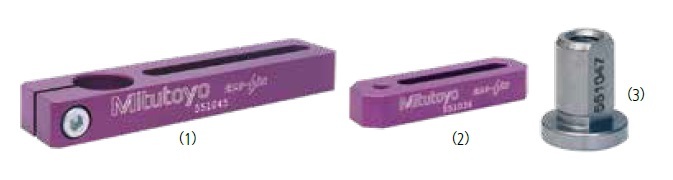

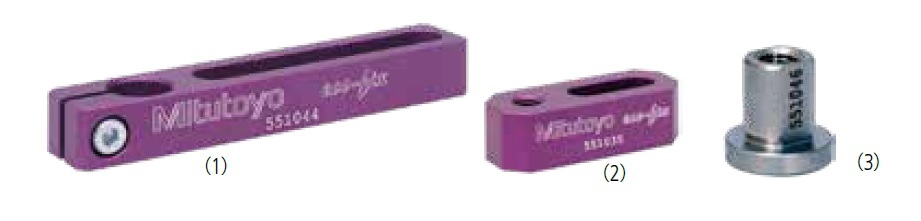

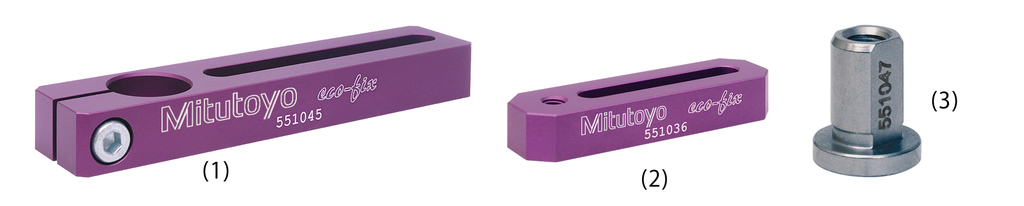

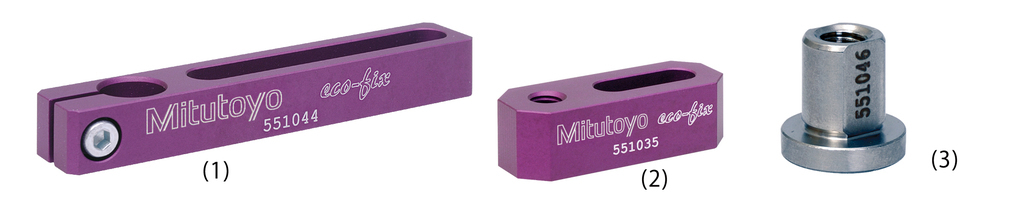

    (1)レシーバーブラケット L=90 mm、 ø12 mm(3個)
    (2)レシーバーブラケット L=40 mm
    (3)M63(3個),溝付きナット h=12 mm(3個)

仕様

符号 レシーバーブラケット1 レシーバーブラケット2 ジョイント マグネット クランピングエレメント ベースプレート 250 mm×250 mm ベースプレート 500 mm×400 mm ロケーションピン1 ロケーションピン2 サポーティングエレメント1 サポーティングエレメント2 ストレートピン ポジションニングレールキットS ポジションニングレールキットL ハンドルセット ベースプレート固定用ブロック レシーバプレートセット ベースプレート用ハンドルセット ボールスクリューセット
