三針ユニット
商品バリエーション
主な特長
-
三針ユニットは、マイクロメータのスピンドル・アンビルの両測定面に取り付けてねじの有効径を測定するためのアタッチメントです。
仕様
コードNo. |
952131 |
952132 |
952133 |
952134 |
952135 |
952136 |
952137 |
952138 |
952139 |
952140 |
952141 |
952142 |
952143 |
952144 |
952145 |
952146 |
952147 |
952148 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
商品名 |
三針ユニット(針径 0.17mm) |

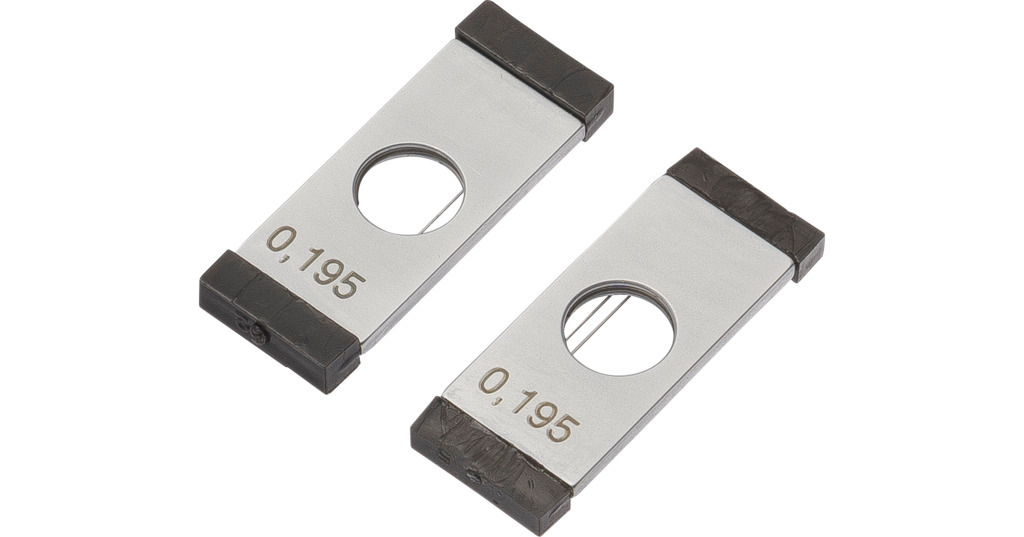

三針ユニット(針径 0.195mm) |

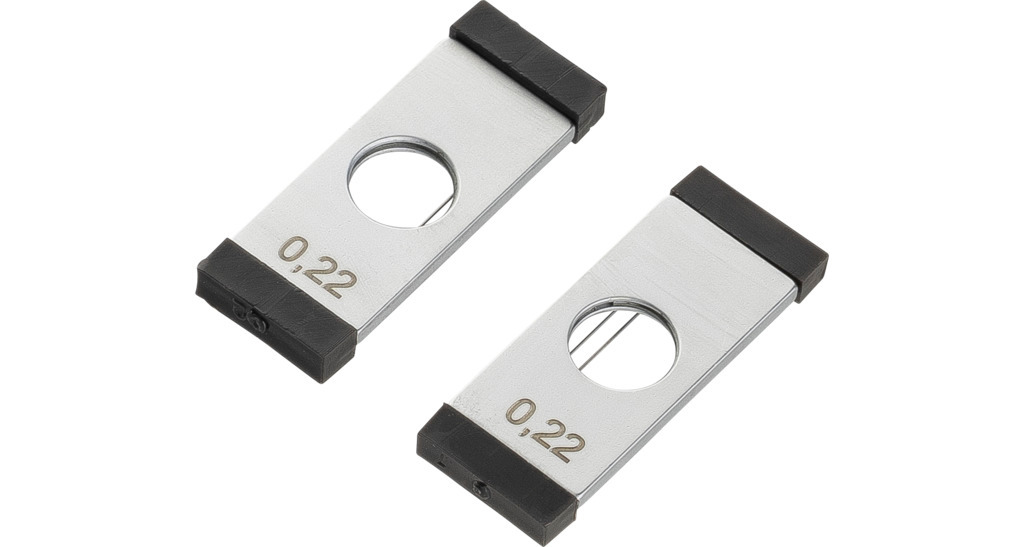

三針ユニット(針径 0.22mm) |

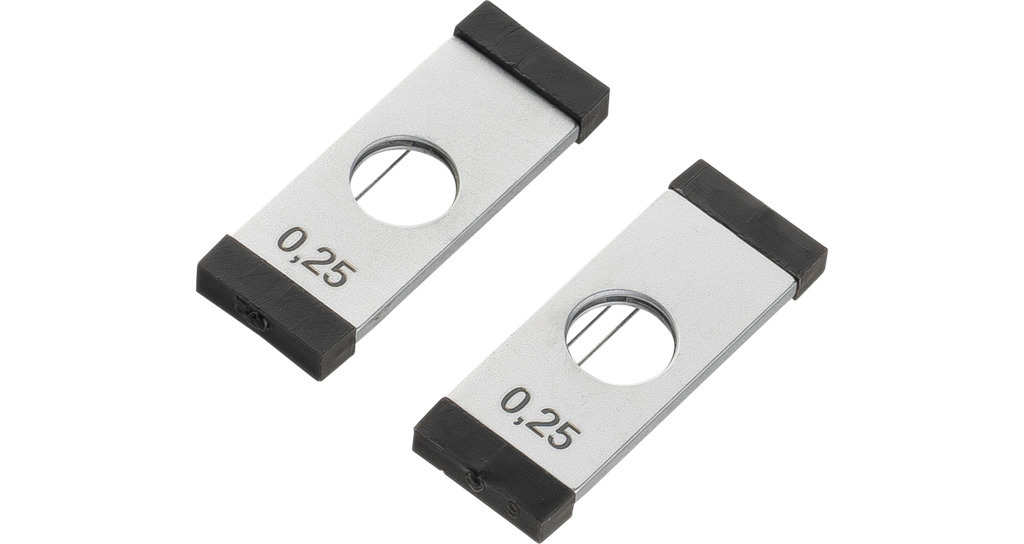

三針ユニット(針径 0.25mm) |

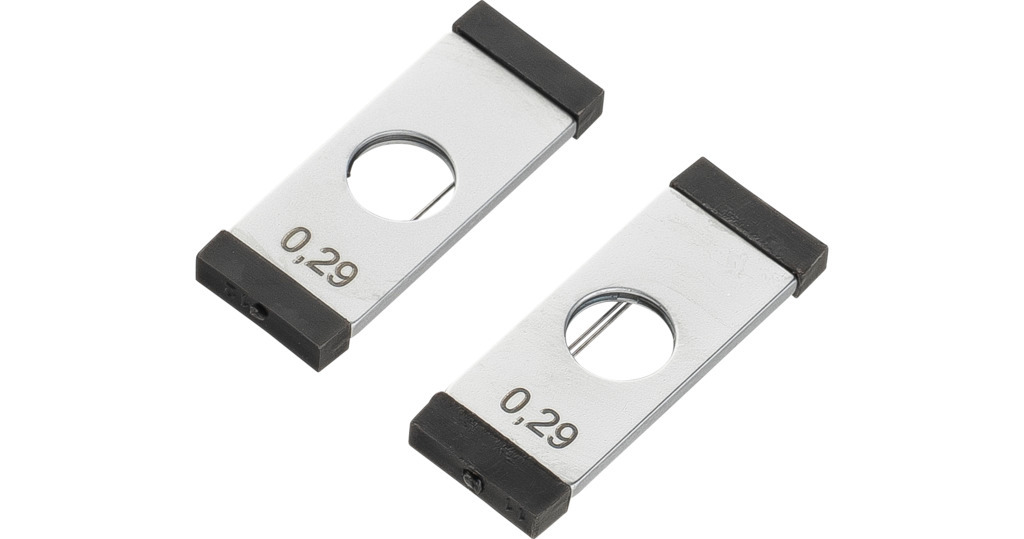

三針ユニット(針径 0.29mm) |

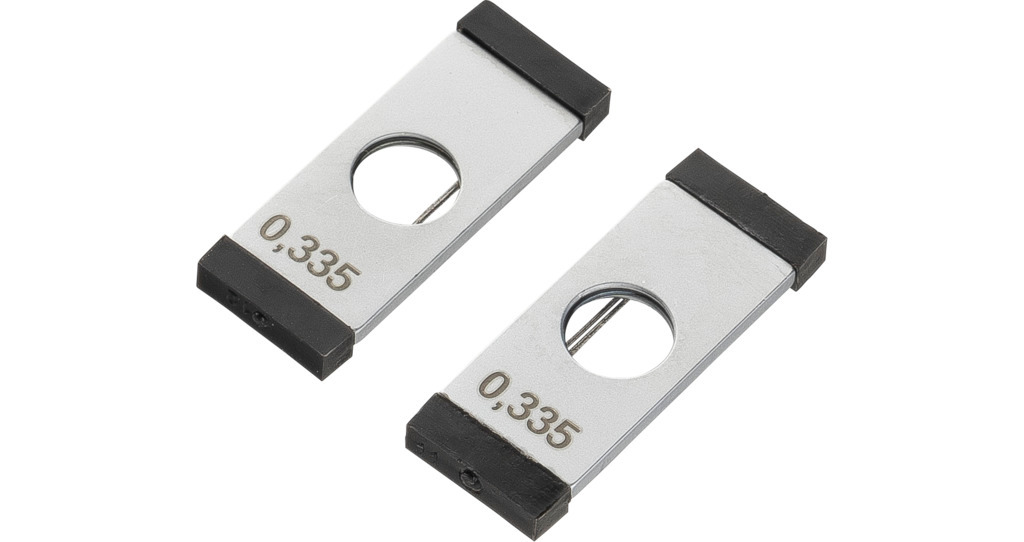

三針ユニット(針径 0.335mm) |

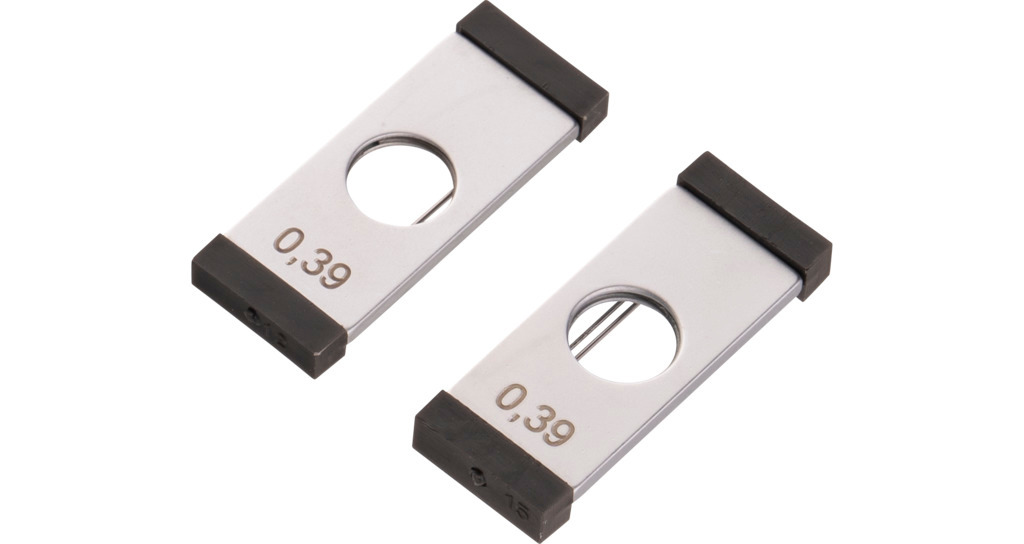

三針ユニット(針径 0.39mm) |

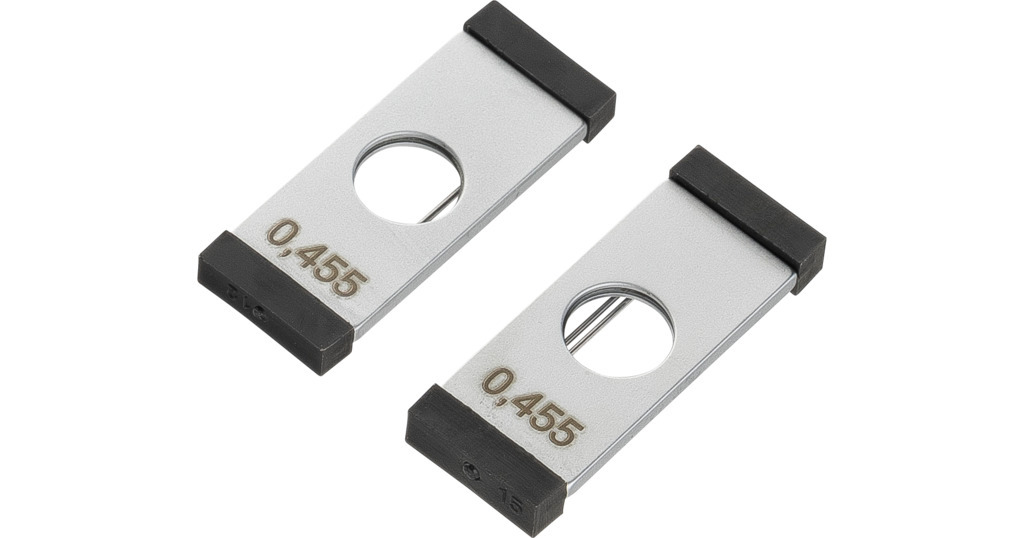

三針ユニット(針径 0.455mm) |
三針ユニット(針径 0.53mm) |

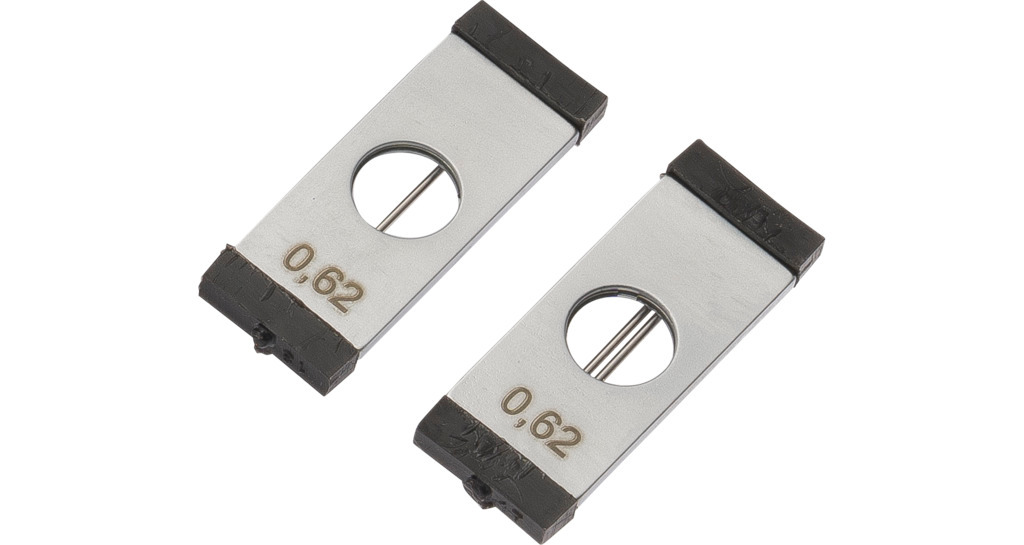

三針ユニット(針径 0.62mm) |
三針ユニット(針径 0.725mm) |

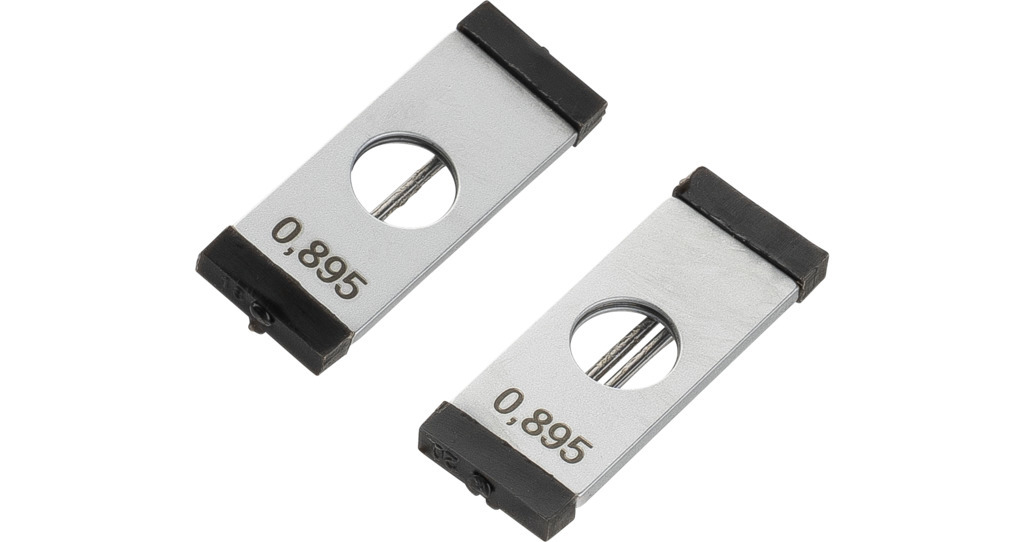

三針ユニット(針径 0.895mm) |

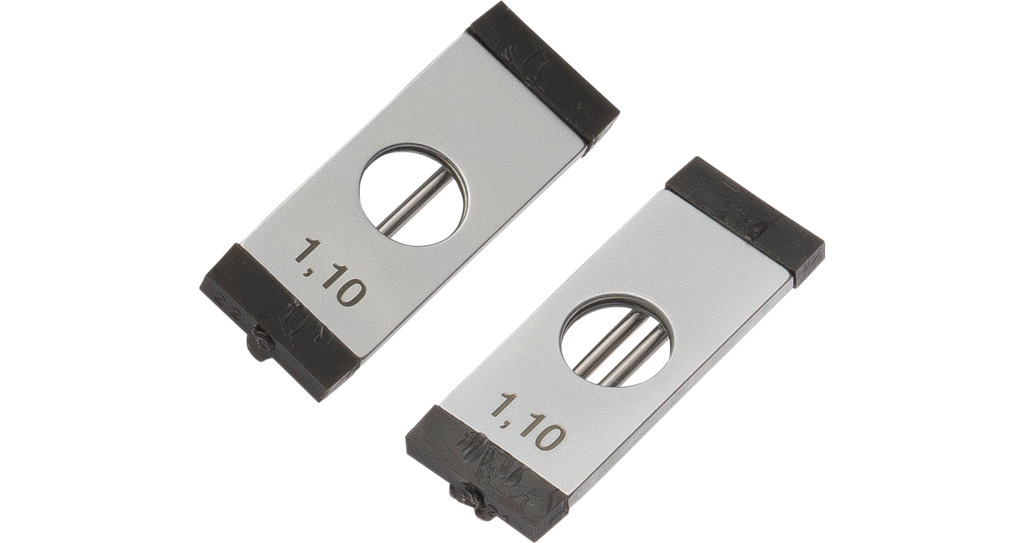

三針ユニット(針径 1.1mm) |

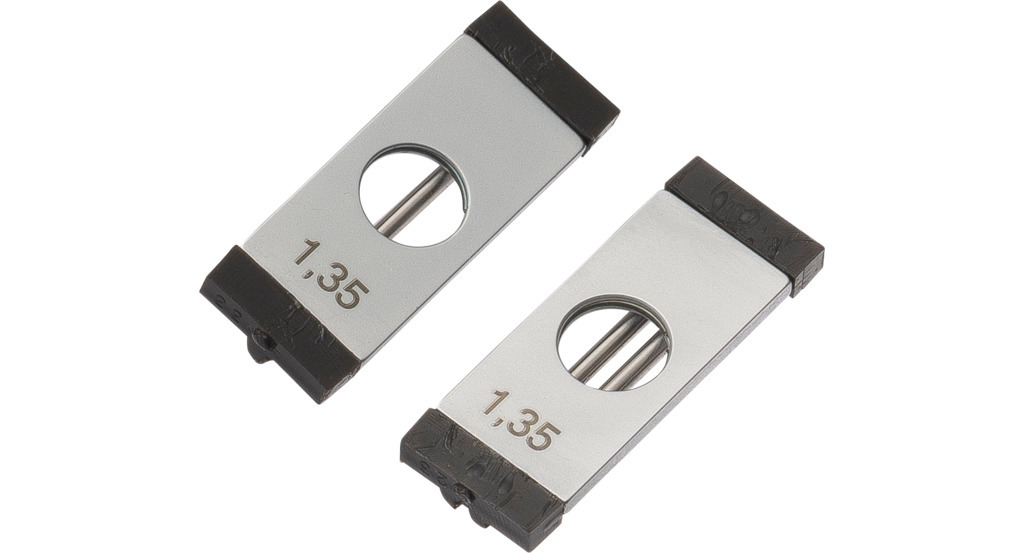

三針ユニット(針径 1.35mm) |

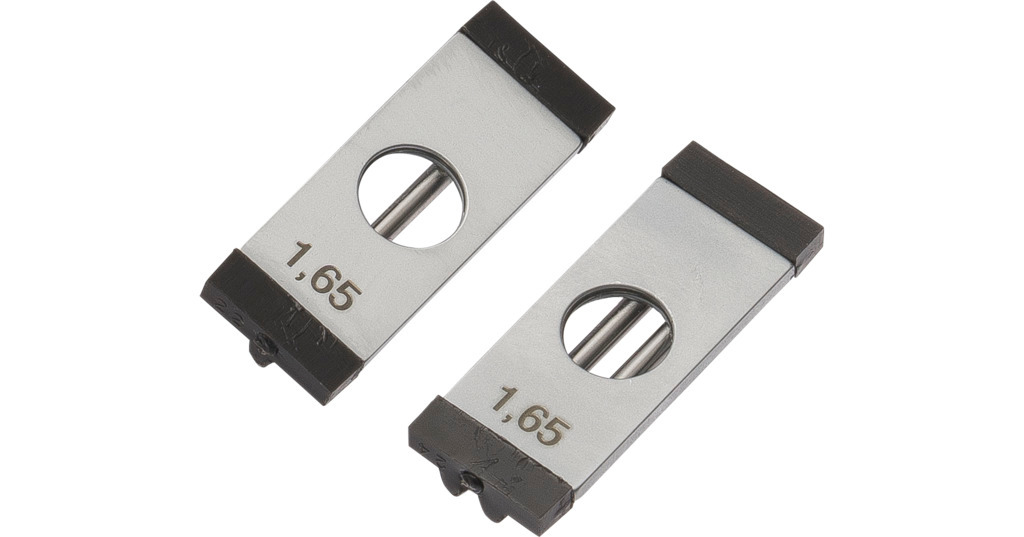

三針ユニット(針径 1.65mm) |

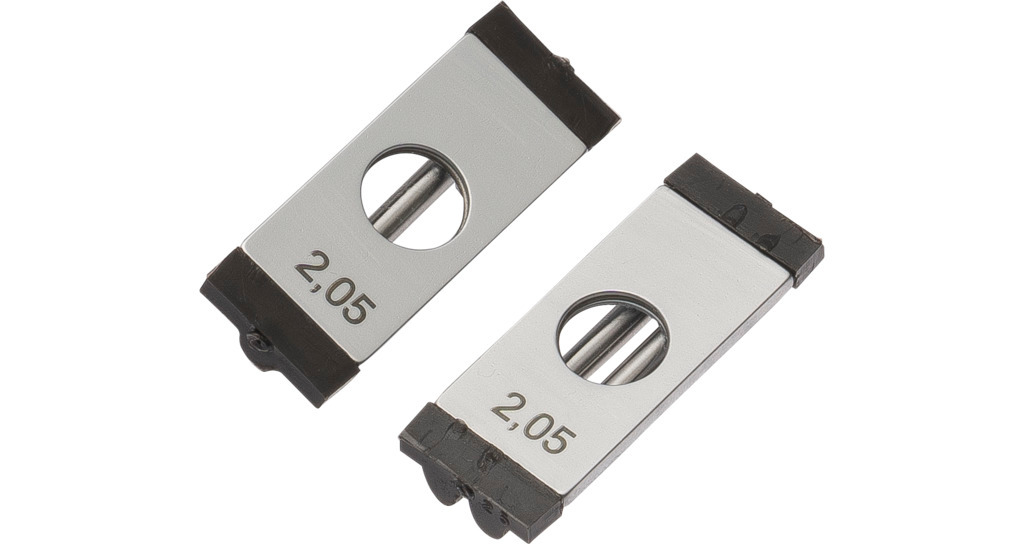

三針ユニット(針径 2.05mm) |

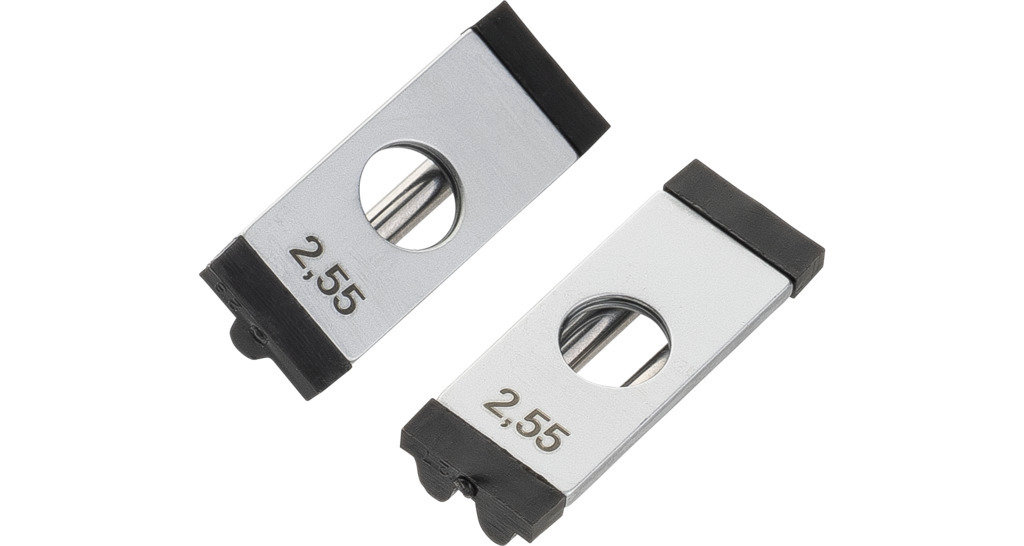

三針ユニット(針径 2.55mm) |

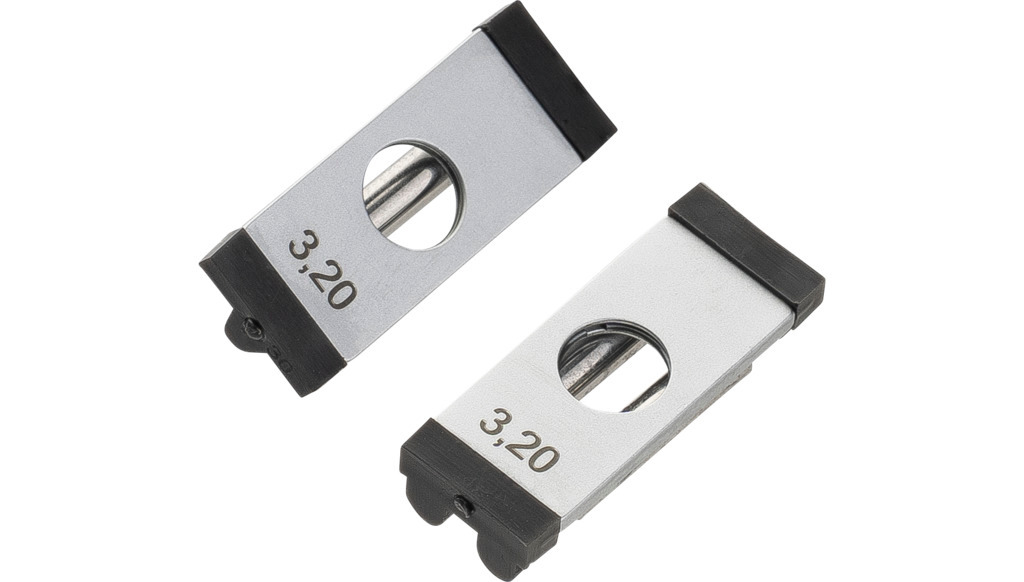

三針ユニット(針径 3.2mm) |
標準価格(税抜) |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
¥ 23300 |
針径(mm) |
0.170 |
0.195 |
0.220 |
0.250 |
0.290 |
0.335 |
0.390 |
0.455 |
0.530 |
0.620 |
0.725 |
0.895 |
1.100 |
1.350 |
1.650 |
2.050 |
2.550 |
3.200 |
サポートスピンドル径(mm) |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
表示針径との差(µm) |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
三針ユニットピッチ区分 メートルねじ1(mm) |
0.2 |
0.35 |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.75 |
0.9 |
1.0 |
1.25 |
1.5 |
1.75 |
2.5 |
3.0 |
3.5 |
4 |
5 |
三針ユニットピッチ区分 メートルねじ2(mm) |
0.25 |
0.8 |
2.0 |
4.5 |
5.5 |
|||||||||||||
三針ユニットピッチ区分 メートルねじ3(mm) |
0.3 |
6 |
||||||||||||||||
三針ユニットピッチ区分 ユニファイねじ1(山数) |
80 |
72 |
64 |
56 |
48 |
44 |
36 |
32 |
28 |
24 |
20 |
18 |
14 |
11 |
9 |
7 |
6 |
5 |
三針ユニットピッチ区分 ウィットウォースねじ1(山数) |
60 |
48 |
40 |
36 |
32 |
28 |
24 |
20 |
16 |
14 |
11 |
9 |
7 |
6 |
5 |
|||
三針ユニットピッチ区分 ユニファイねじ2(山数) |
40 |
16 |
13 |
10 |
8 |
4.5 |
||||||||||||
三針ユニットピッチ区分 ウィットウォースねじ2(山数) |
26 |
22 |
19 |
12 |
10 |
8 |
4.5 |
|||||||||||
三針ユニットピッチ区分 ウィットウォースねじ3(山数) |
18 |
|||||||||||||||||
三針ユニットピッチ区分 ユニファイねじ3(山数) |
12 |
