QV ACCEL 808/1010

最小表示量(µm) : 0.1

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/14_Vision Measuring Systems/31_0_QVACCEL808_202108_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

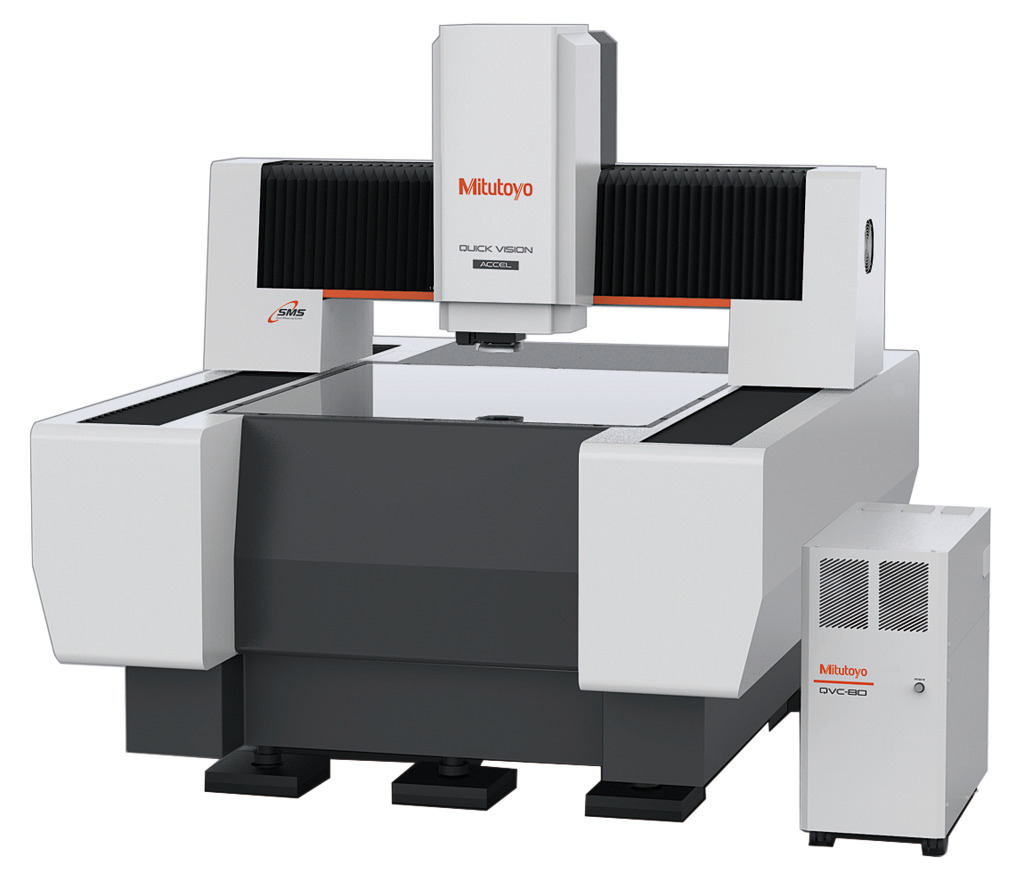

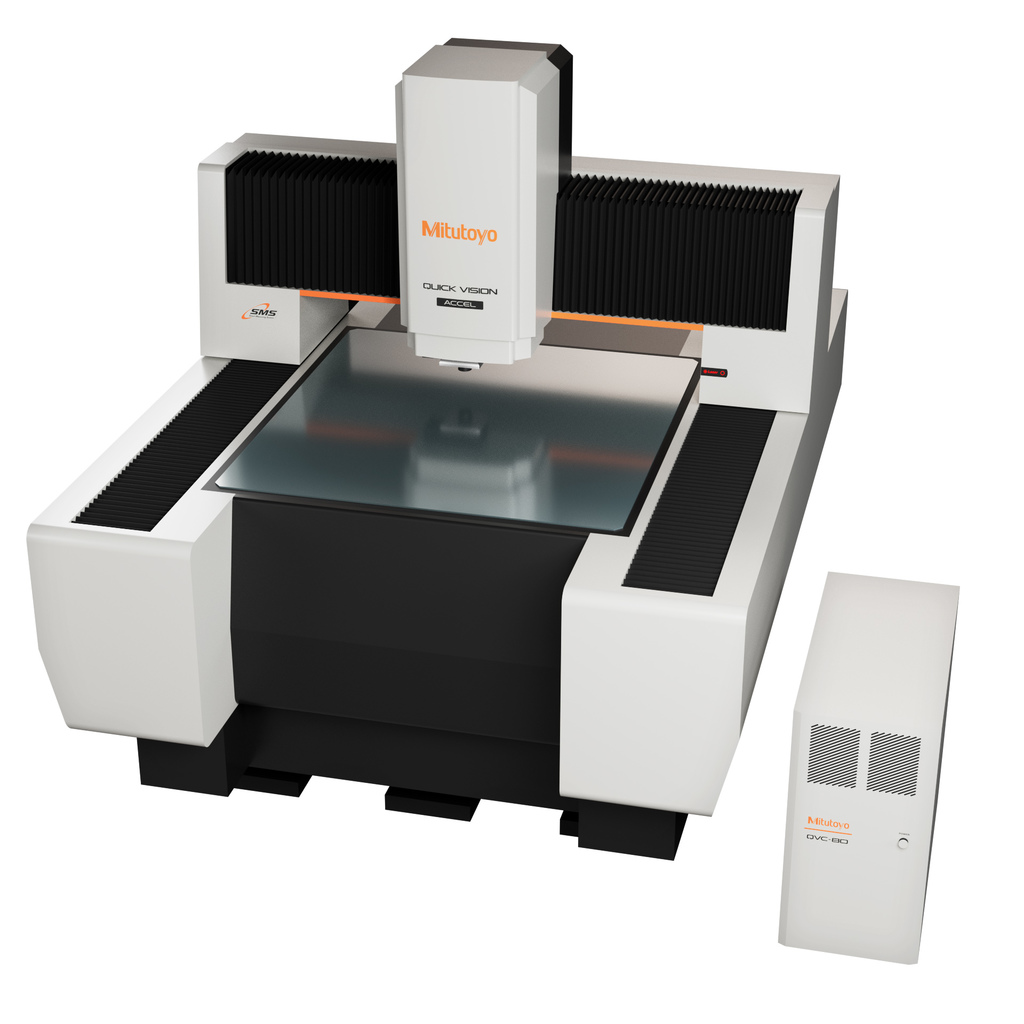

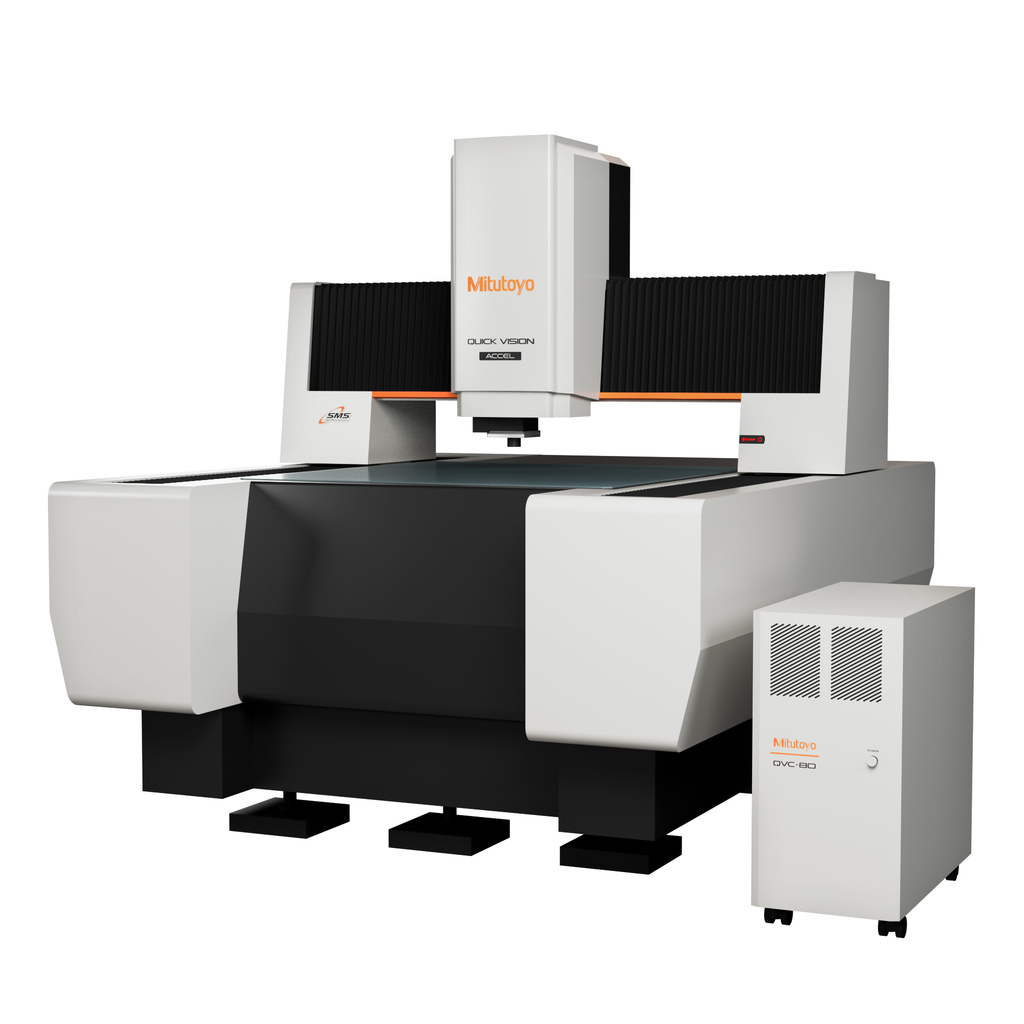

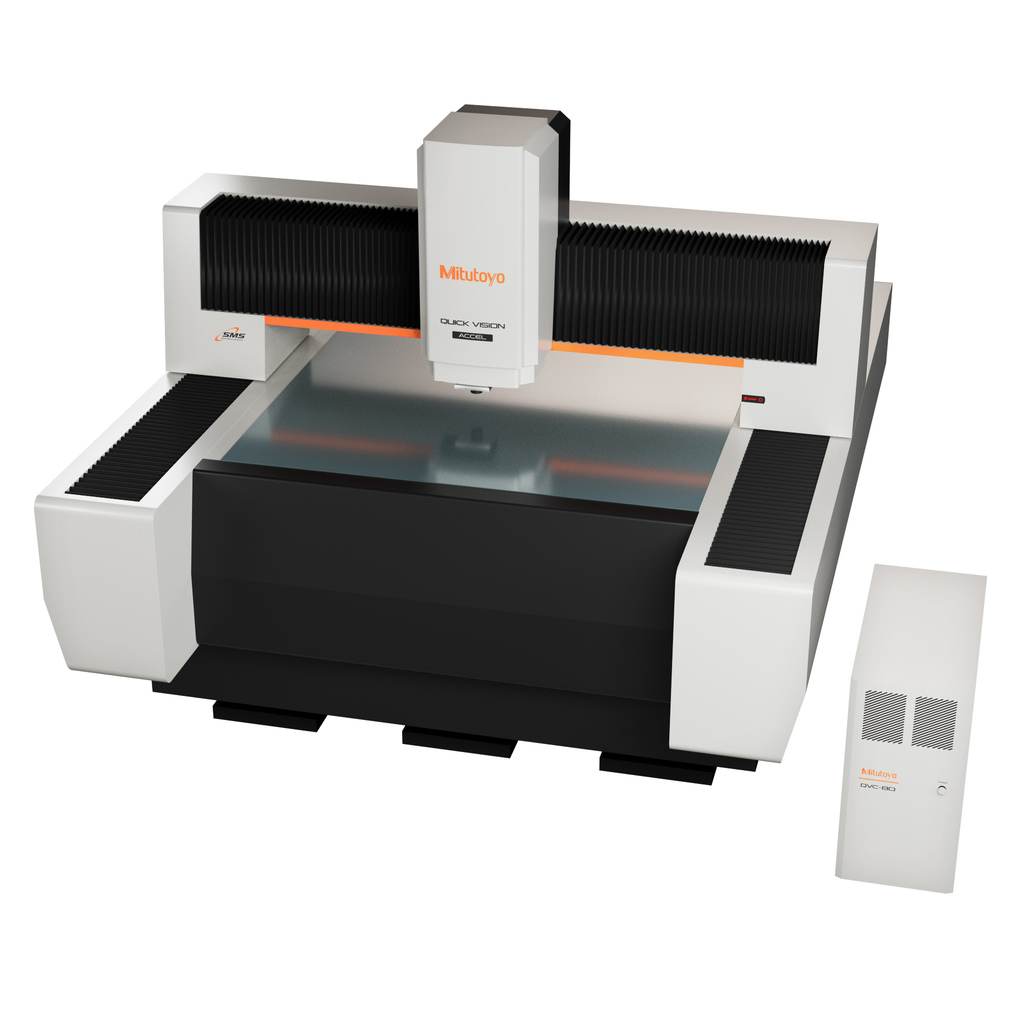

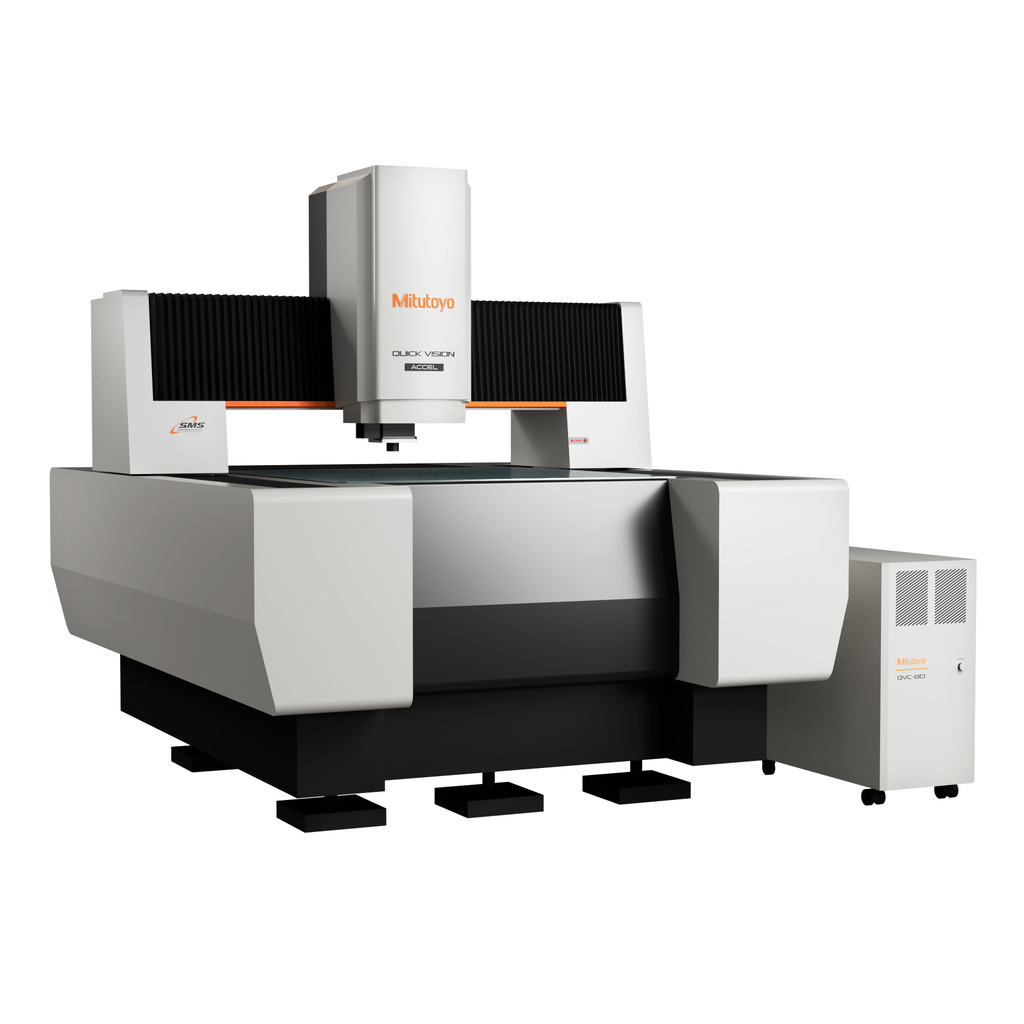

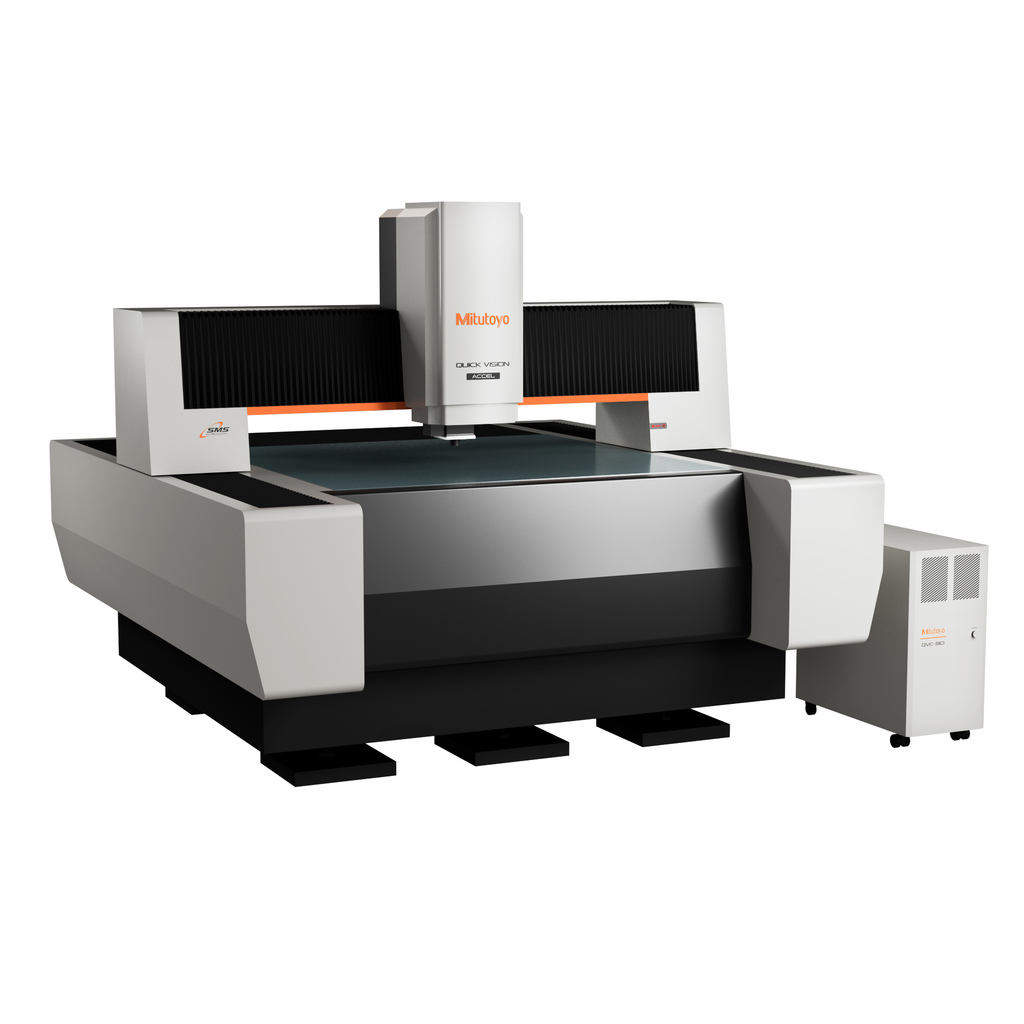

本体構造に門移動を採用した大物測定用の画像測定機です。

商品バリエーション

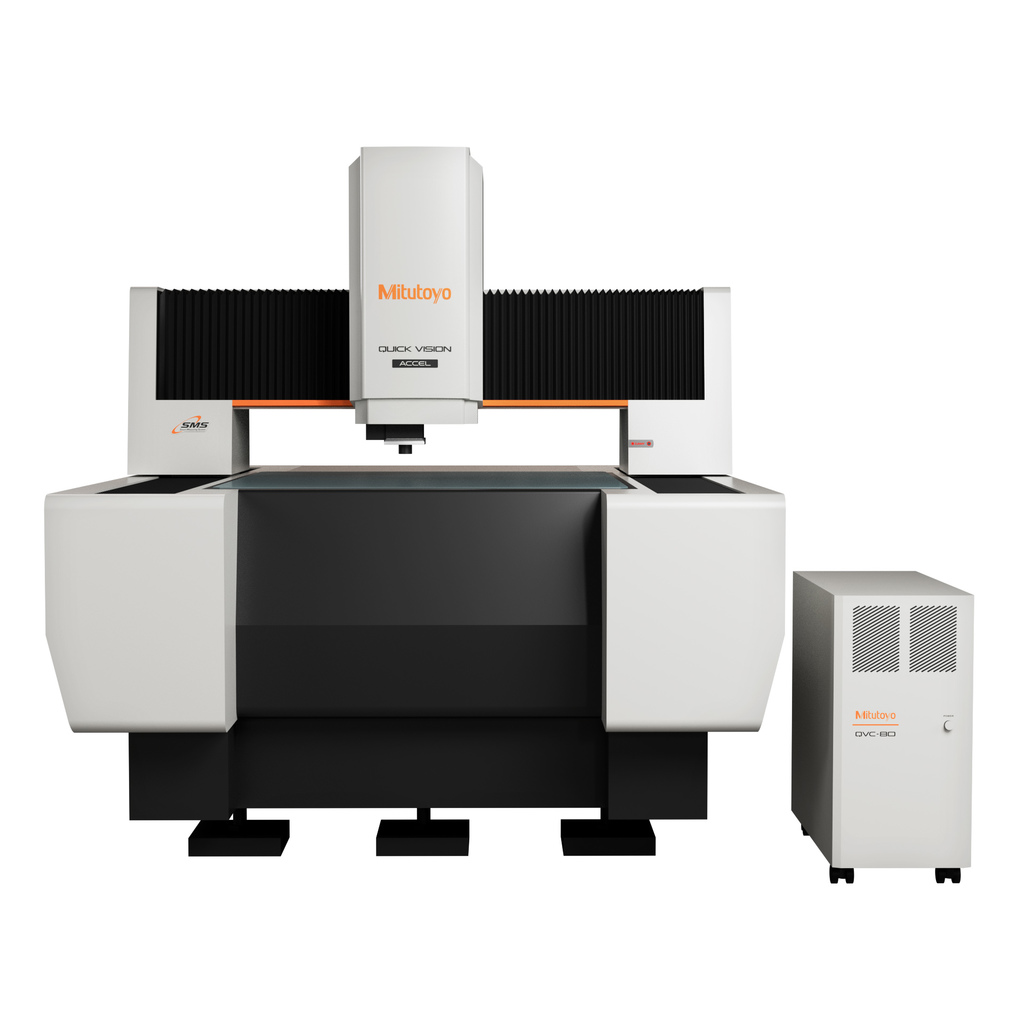

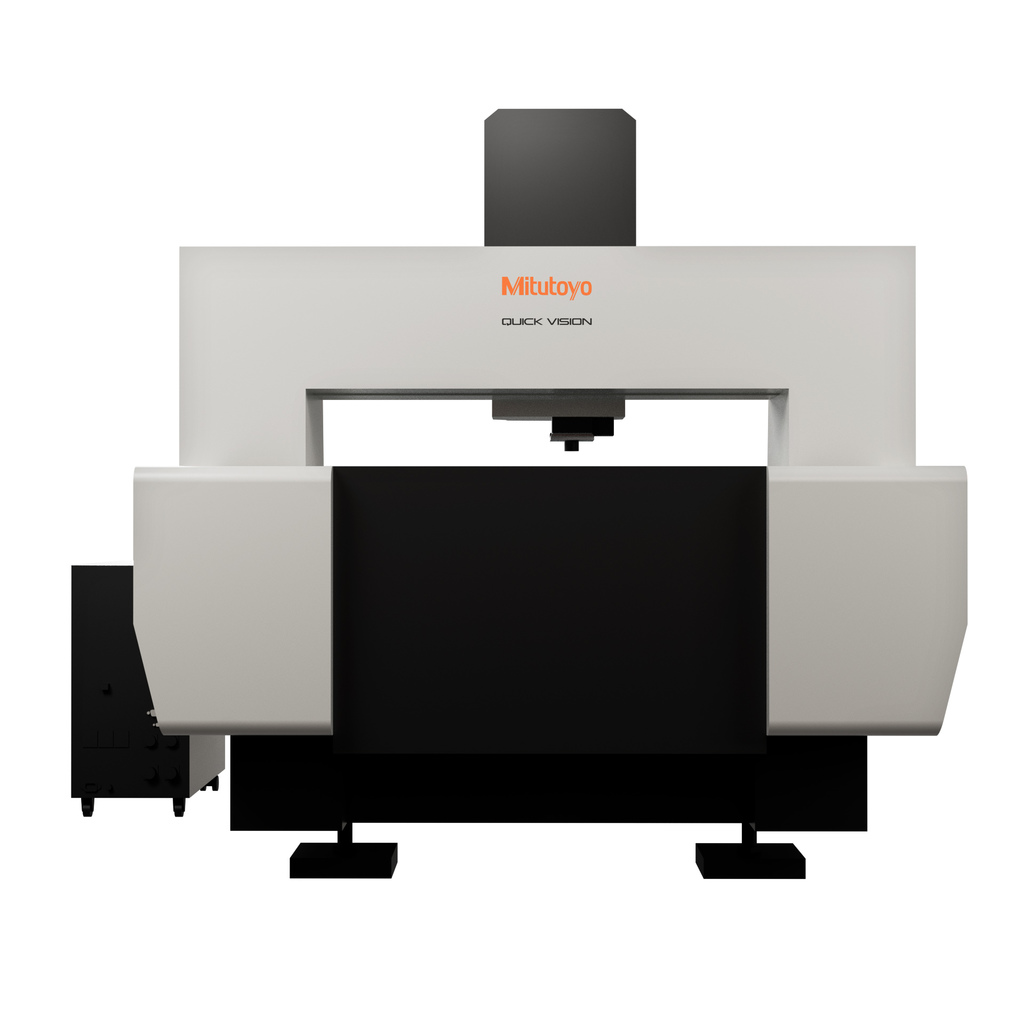

363-315-20 QV-A808P1L-D 最小表示量(µm):0.1

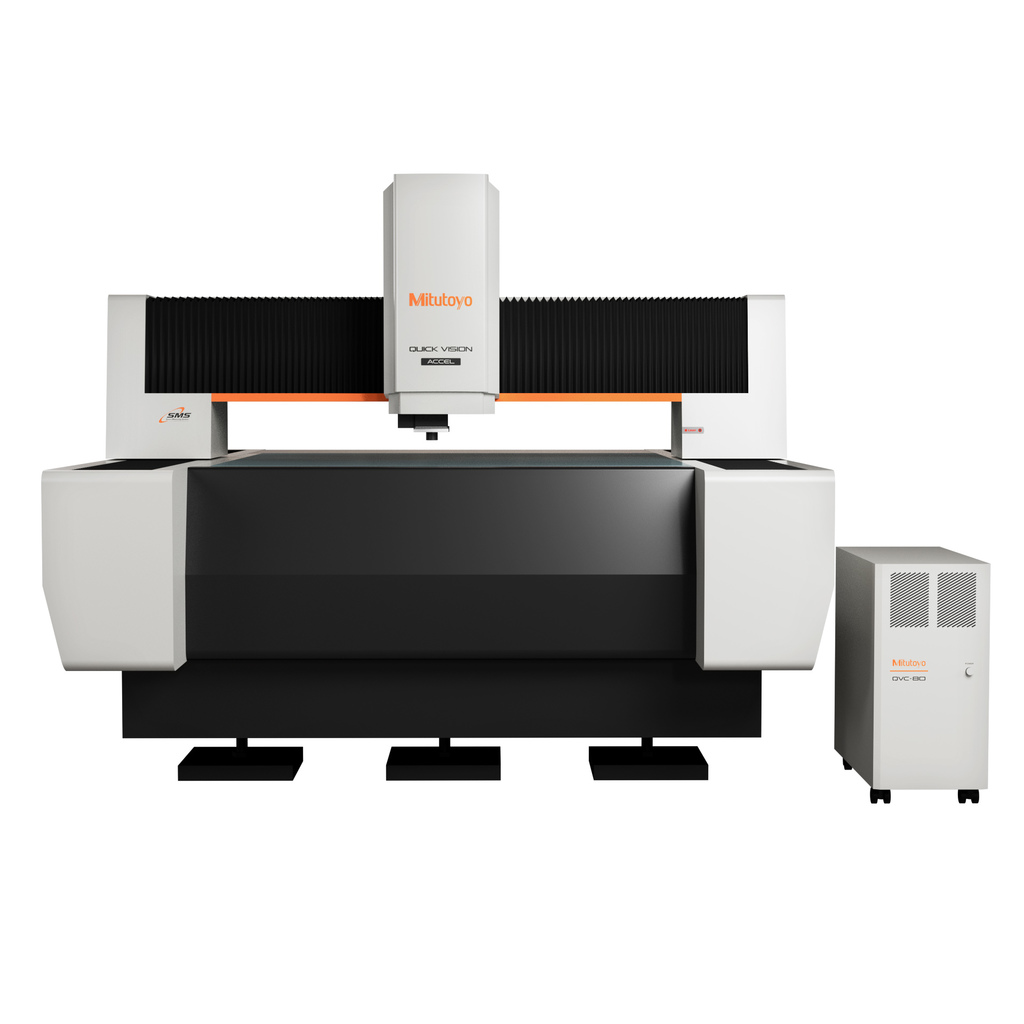

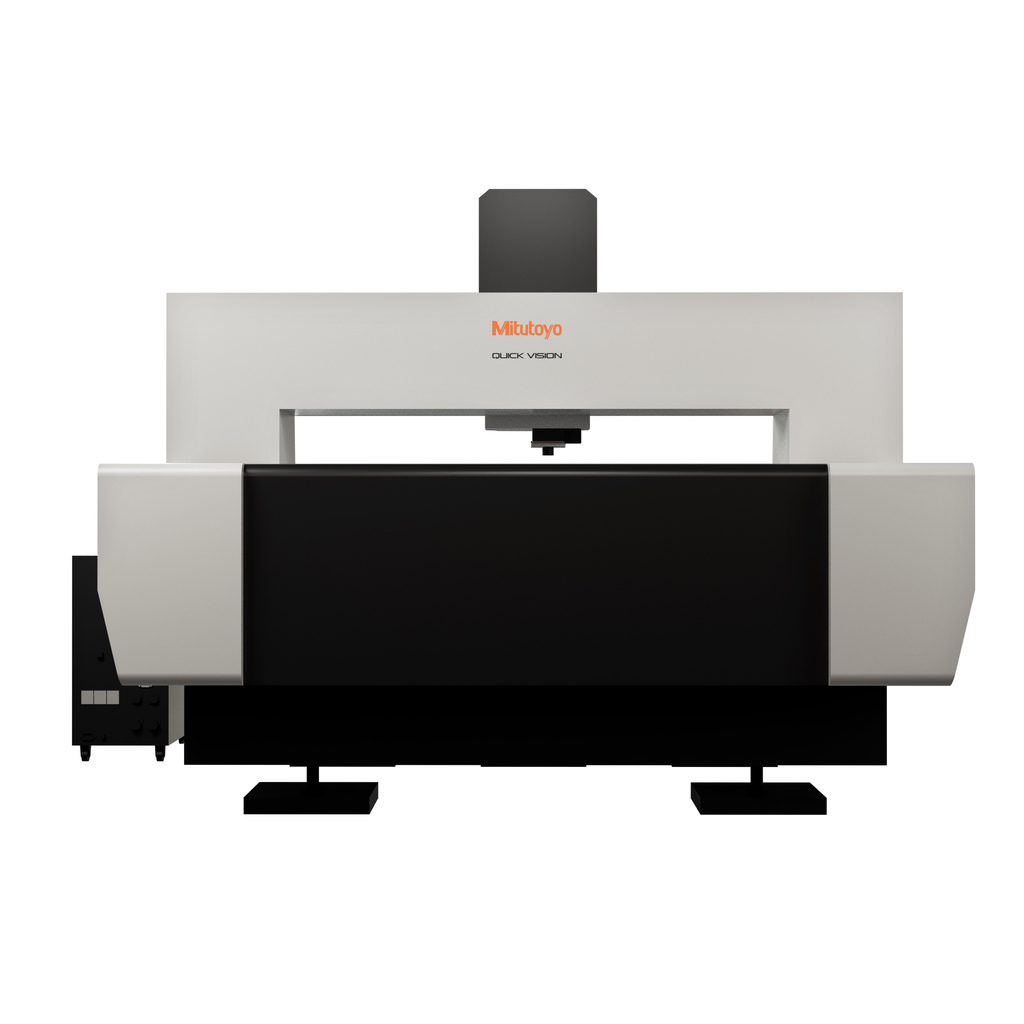

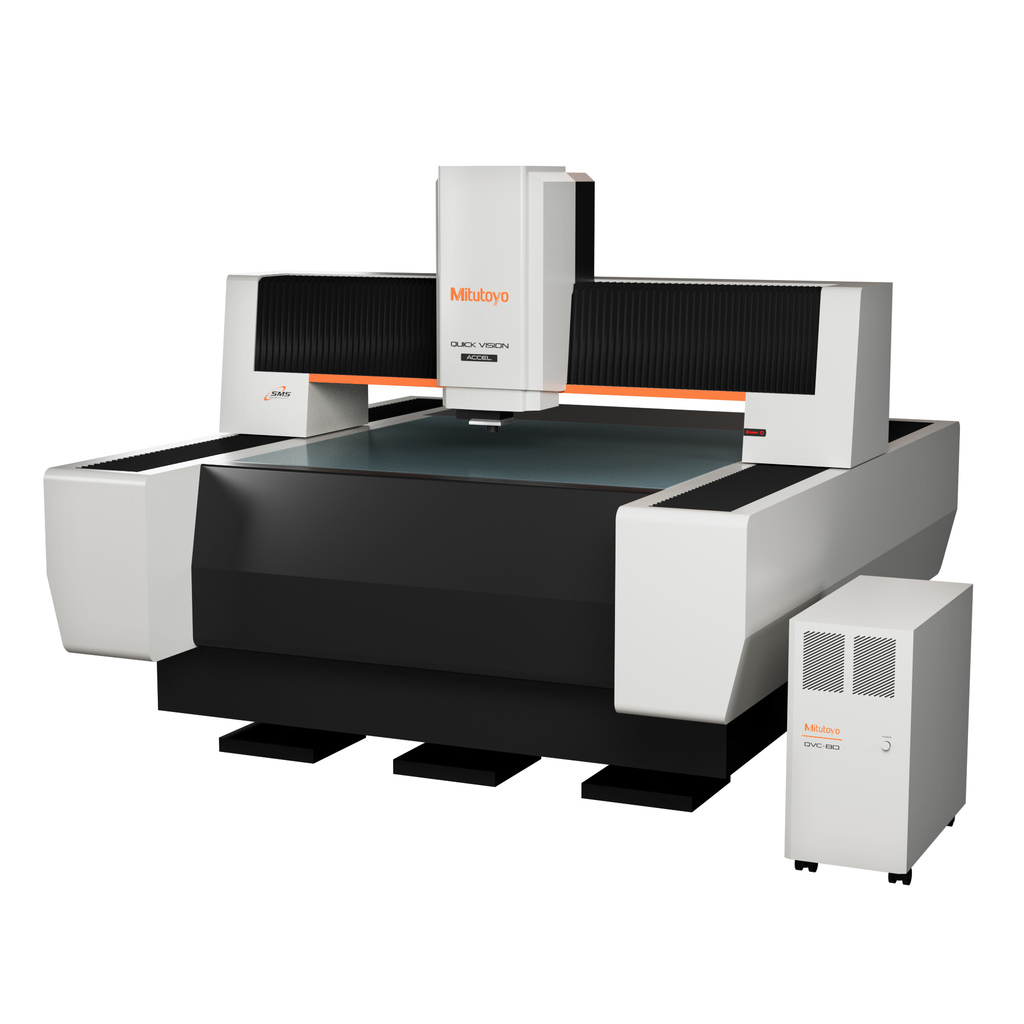

363-335-20 QV-A1010P1L-D 最小表示量(µm):0.1

メニュー

主な特長
仕様

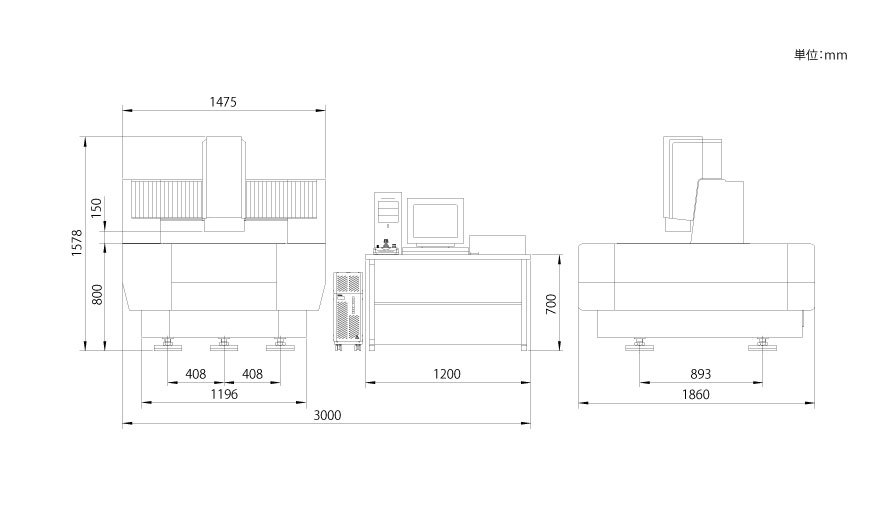

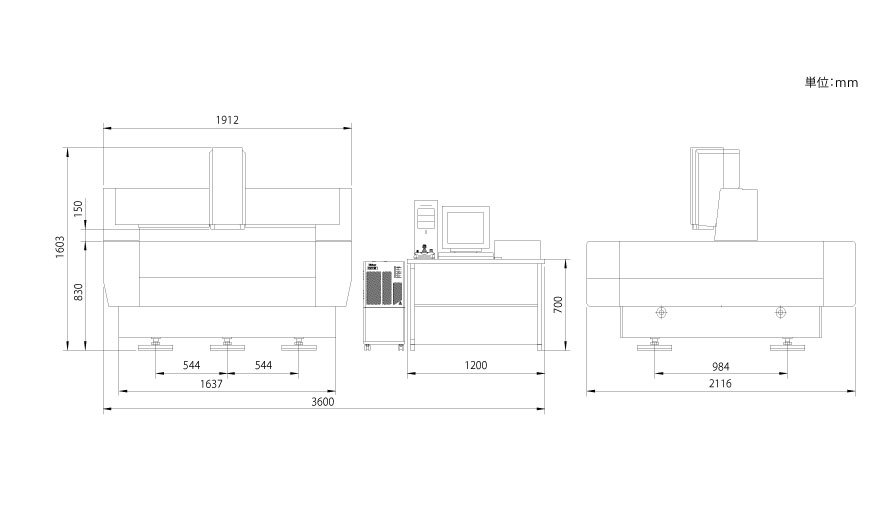

外観寸法図
各種ダウンロード
アクセサリ・オプション

主な特長

拡大撮像により、測定物の微細形状を測定します
光学レンズで測定物を拡大撮像。軽薄短小な電子半導体部品、微小な精密加工品医療機器部品などの測定に有用性を示します。

非接触測定により、測定物の破損変形汚損などを防ぎます
非接触測定のため、測定物へのダメージの恐れがありません。清浄度が求められる電子半導体部品、樹脂成形品などの軟質物、プレス成形品などの薄物の測定に適しています。

測定物を、高速度に多点測定します
培われた画像処理技術と高速ステージ制御による高スループット測定が可能。測定項目が多い、あるいは量産される測定物の工程管理に適しています。

高精度な非接触高さ測定が可能です高性能な画像オートフォーカスや非接触変位センサにより、高精度な高さ測定が可能です。

立体物を動かさずに測定
タッチトリガープローブ
タッチトリガープローブとの併用で、測定物を回転させずに任意の高さで側面も測定でき、従来は困難であった立体物の測定も可能です。

高性能マルチオートフォーカス
QVシリーズは高性能画像オートフォーカスを標準装備しており、画像オートフォーカスで精度保証を行います。
多彩なオートフォーカスツールにより表面性状や測定部位毎に最適なフォーカスが選択でき、信頼性の高い高さ測定が可能です。またオートフォーカススピードも高速で、トータル測定スループットアップを実現します。

本体構造に門移動を採用した大物測定用の画像測定機です。

門移動構造はステージが移動しないためワークの固定方法を簡素化でき軽薄短小ワークに適しています。

QV ACCEL1212（測定範囲 :1250×1250×100 mm）、 QV ACCEL1517（測定範囲 :1500×1750×100 mm）は特注にて対応可能です。

仕様

符号	QV-A808P1L-D	QV-A1010P1L-D
コードNo.	363-315-20	363-335-20
測定範囲(XxYxZ)(mm)	800 x 800 x 1578	1000 x 1000 x 150
最小表示量(µm)	0.1	0.1
測定精度(E₁XY軸)(um)	(1.5+3L/1000)	(1.5+3L/1000)
測定精度(E₁Z軸)(um)	(1.5+4L/1000)	(1.5+4L/1000)
測定精度(E₂XY平面)(um)	(2.5+4L/1000)	(2.5+4L/1000)
観察装置	プログラム制御パワータレット 1x, 2x, 6x	プログラム制御パワータレット 1x, 2x, 6x
照明垂直落射照明	白色LED	白色LED
照明透過照明	白色LED	白色LED
照明リング照明	白色LED	白色LED
測定物最大積載質量(kg)	10	30
載物ガラス寸法(mm)	883 x 958	1186 x 1186
本体外観寸法(WxDxH)(mm)	1475 x 1860 x 1578	1912 x 2116 x 1603
本体質量(kg)	2050	2950
その他	スケール分解能：0.1μm 繰返し精度：短寸法3σ≦0.2μm / 長寸法3σ≦0.7μm	スケール分解能：0.1μm 繰返し精度：短寸法3σ≦0.2μm / 長寸法3σ≦0.7μm
