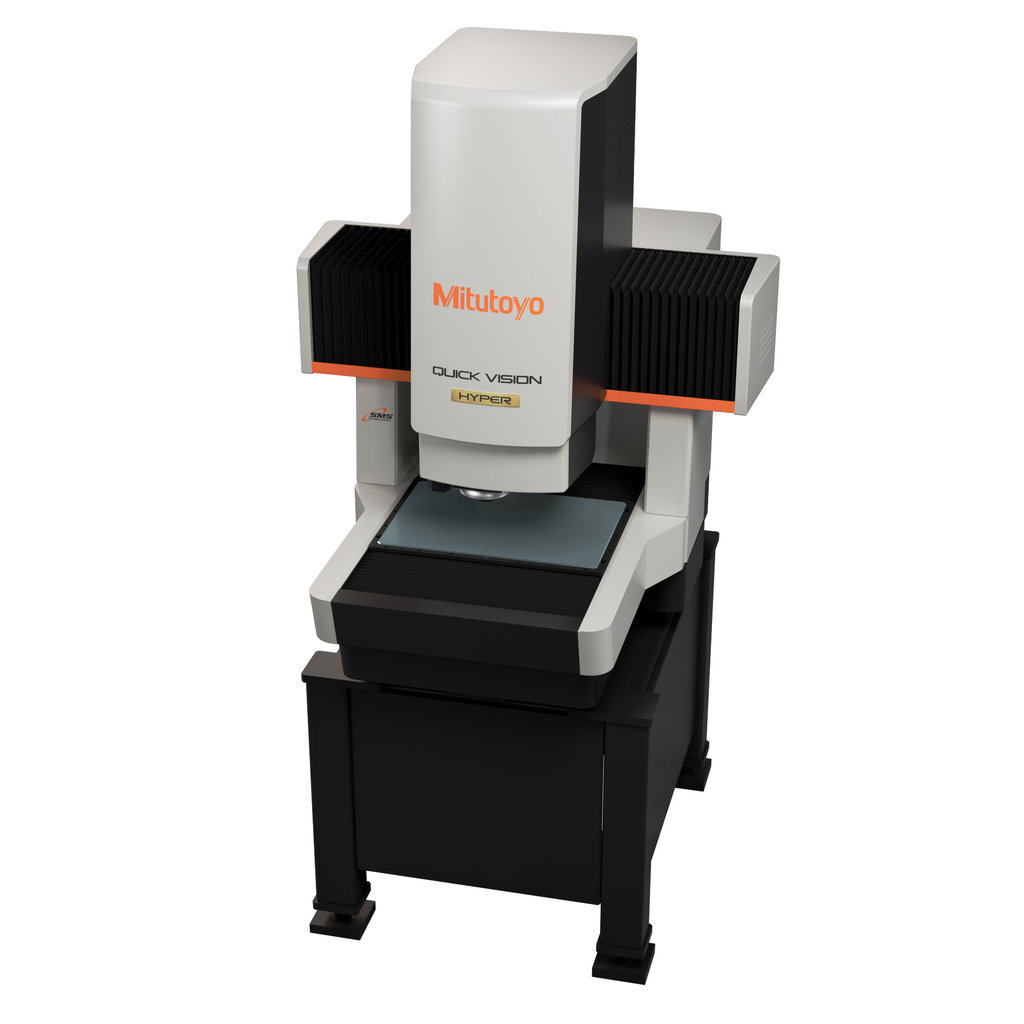

QV HYPER 302/404/606 Pro
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
商品紹介動画
全機種にストロボ照明を搭載 画像測定の常識を覆す圧倒的なスループットで生産性向上を実現
主な特長
-
高分解能、高精度スケールを搭載した高精度モデルです。
-
測定物に瞬時にピント合わせが可能なトラッキングオートフォーカス搭載モデルを設定、大幅なスループット向上が可能です。
-
XY本体駆動とストロボ照明を同期させることにより、ステージが停止しないノンストップ画像測定を行い、圧倒的に測定時間を短縮できるストリーム機能を装備することが可能です。
-
汎用性の高い白色LED照明モデルとエッジ検出能力を高めたRGBカラーLED 照明をラインアップしました。
-
測定機本体温度センサと測定物温度センサを用いた自動温度補正機能を標準搭載しています。（本機能搭載モデルは、符号 QV-H□□□T1□-Eとなります。）
-
デジタル変倍機能により、さらなる拡大表示が可能となりました。
-
2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。
仕様
| 符号 | QV-H302P1L-E | QV-H302P1C-E | QV-H302T1L-E | QV-H302T1C-E | QV-H404P1L-E | QV-H404P1C-E | QV-H404T1L-E | QV-H404T1C-E | QV-H606P1L-E | QV-H606P1C-E | QV-H606T1L-E | QV-H606T1C-E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
コードNo. |
363-605-10 |
363-606-10 |
363-607-10 |
363-608-10 |
363-615-10 |
363-616-10 |
363-617-10 |
363-618-10 |
363-625-10 |
363-626-10 |
363-627-10 |
363-628-10 |
測定範囲(XxYxZ)(mm) |
300 x 200 x 200 |
300 x 200 x 200 |
300 x 200 x 200 |
300 x 200 x 200 |
400 x 400 x 250 |
400 x 400 x 250 |
400 x 400 x 250 |
400 x 400 x 250 |
600 x 650 x 250 |
600 x 650 x 250 |
600 x 650 x 250 |
600 x 650 x 250 |
測定精度(µm)EUX/EUY,MPE |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
(0.8+2L/1000) |
測定精度(µm)EUXY,MPE |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
(1.4+3L/1000) |
測定精度(µm)EUZ,MPE |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
(1.5+2L/1000) |
観察装置 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明 垂直落射照明 |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
照明 透過照明 |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
白色LED |
照明 リング照明 |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
白色LED |
RGBカラーLED |
温度補正機能 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
自動温度補正 |
測定物 最大積載質量(kg) |
15 |
15 |
15 |
15 |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
本体質量(設置台含む)(kg) |
355 |
355 |
355 |
355 |
640 |
640 |
640 |
640 |
1465 |
1465 |
1465 |
1465 |
載物ガラス寸法(mm) |
399 x 271 |
399 x 271 |
399 x 271 |
399 x 271 |
493 x 551 |
493 x 551 |
493 x 551 |
493 x 551 |
697 x 758 |
697 x 758 |
697 x 758 |
697 x 758 |
本体外観寸法(WxDxH)(mm) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
930 x 866 x 1047 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1426 x 1118 x 1381 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
1994 x 1400 x 1572 (突起部を除く/専用設置台を含まず) |
本体質量(kg) |
260 |
260 |
260 |
260 |
540 |
540 |
540 |
540 |
1330 |
1330 |
1330 |
1330 |
その他 |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |
スケール分解能：0.02 μm |

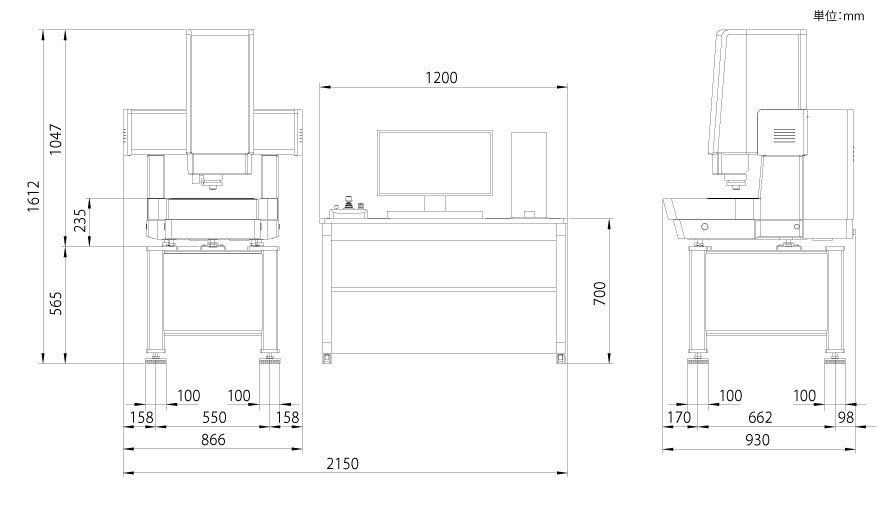

外観寸法図
_000000_d.jpg)
