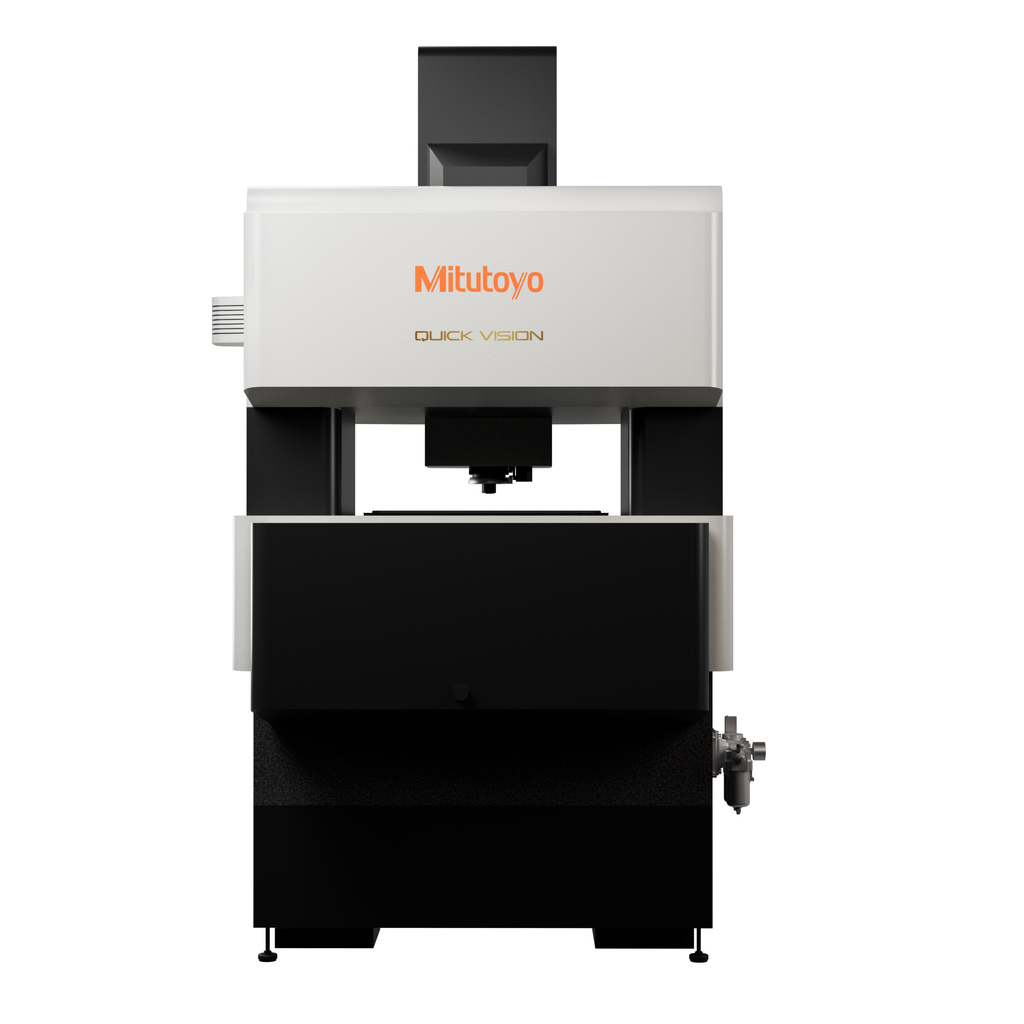

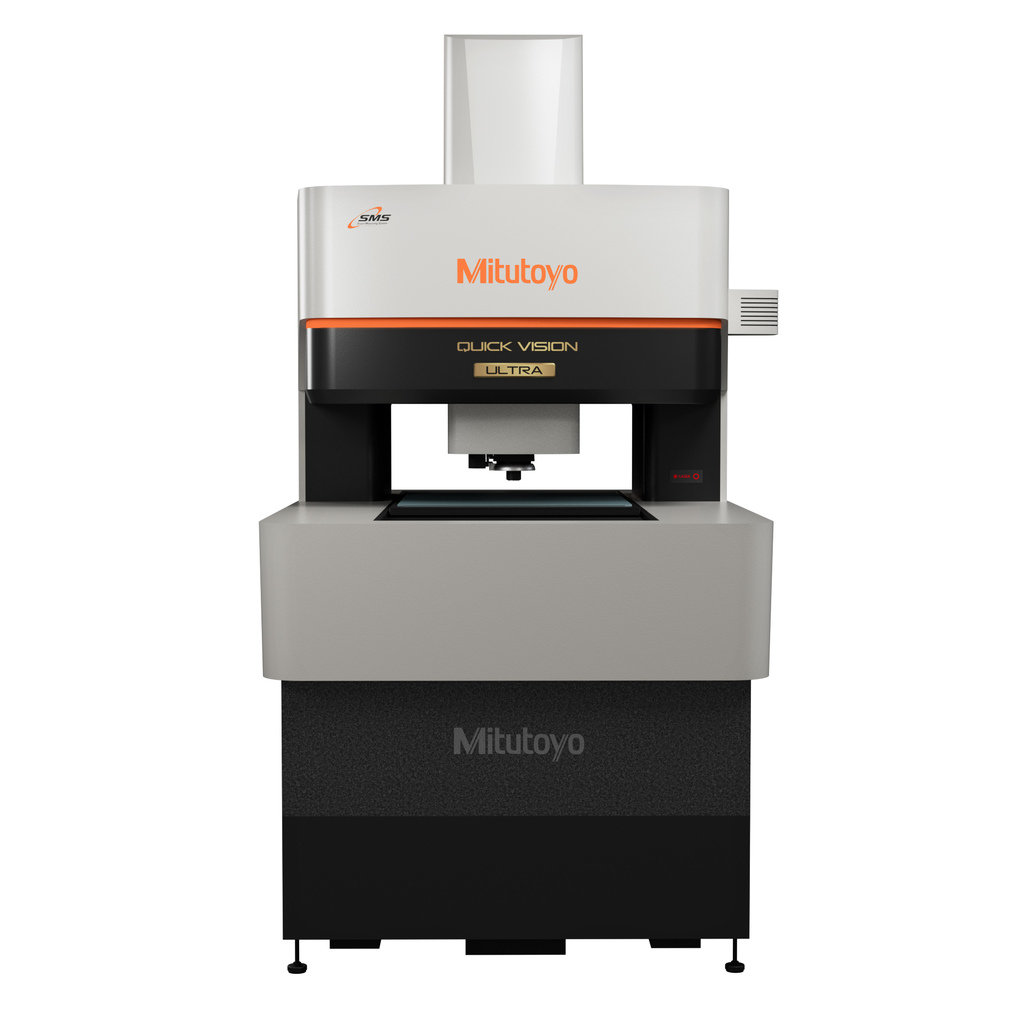

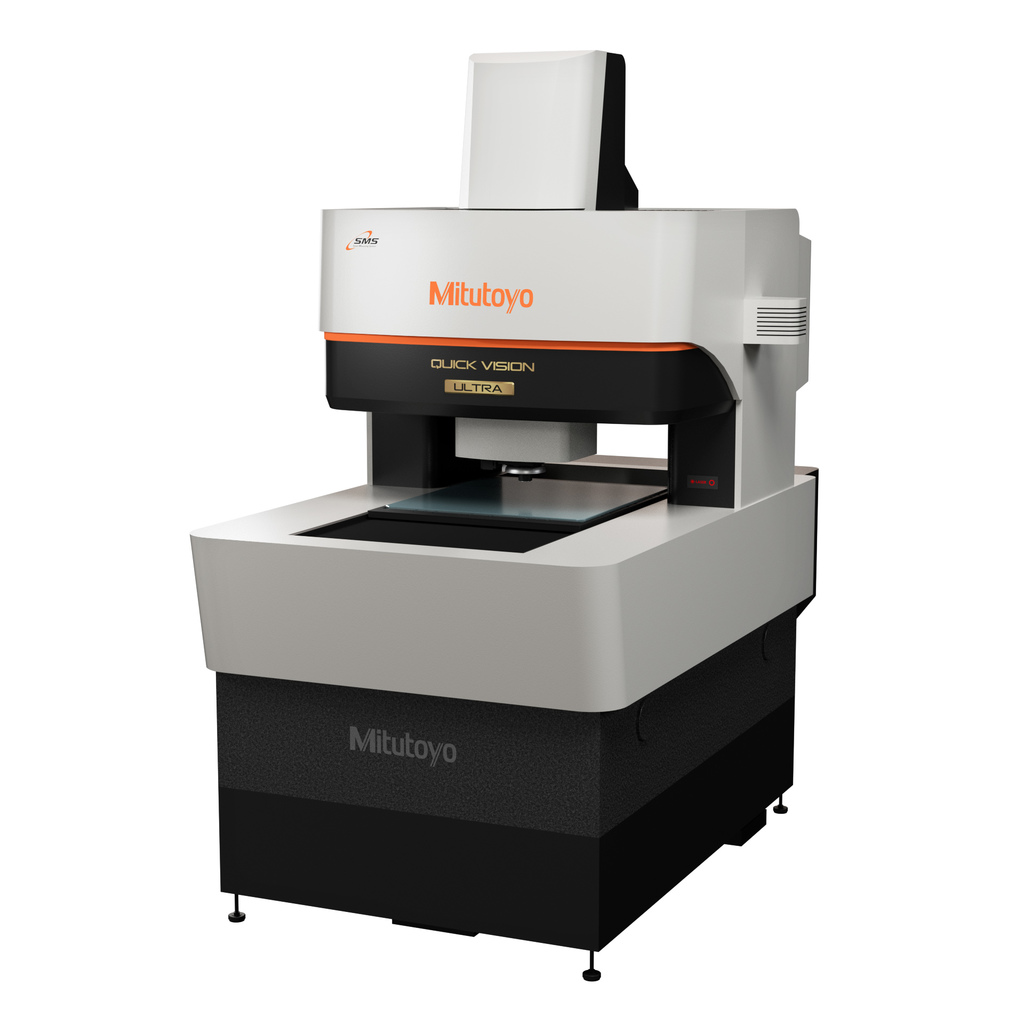

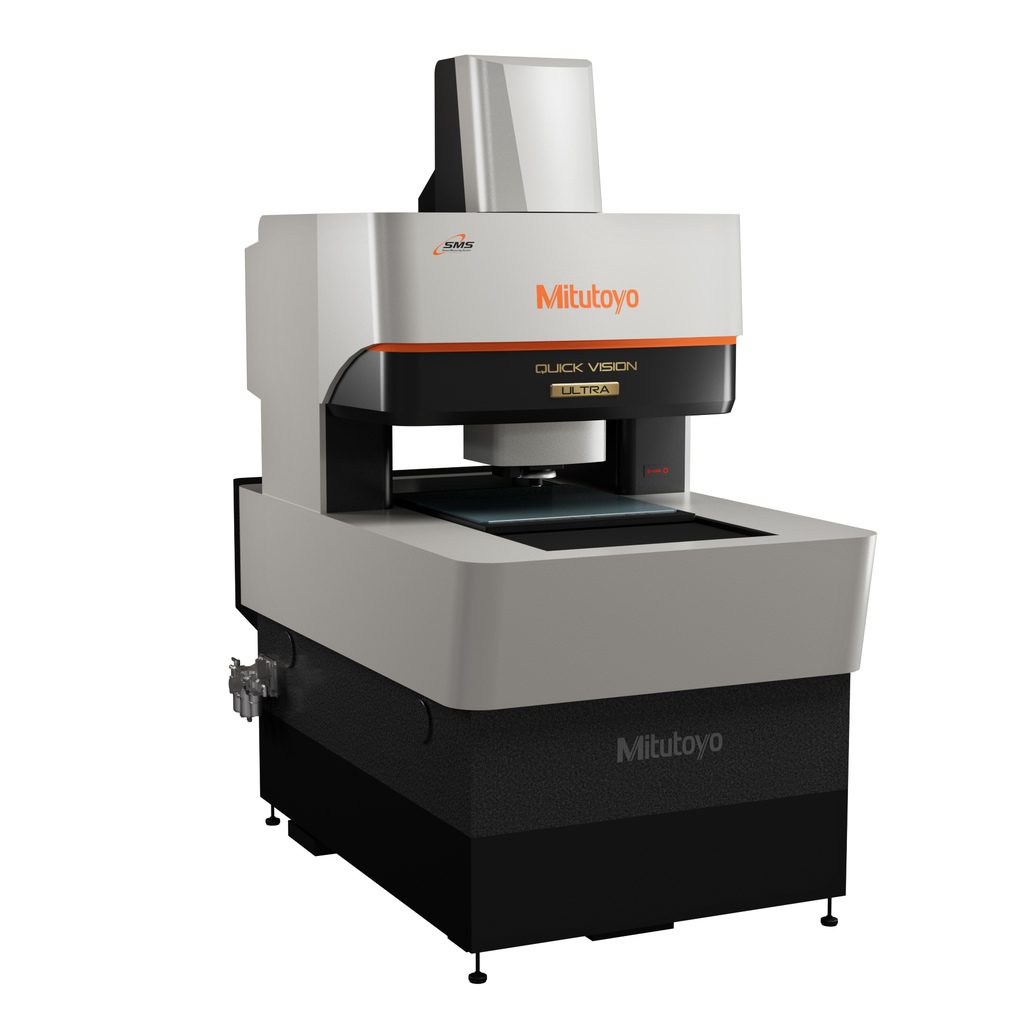

QV ULTRA
商品バリエーション
主な特長
-
X・Y・Z各軸に自社開発の高分解能(0.01 μm)、高精度の低膨張ガラススケールを使用しています。
-
高剛性の固定ブリッジY軸テーブル移動構造を採用、ベースには経年変化の少ないグラナイトを使用しています。
-
デジタル変倍機能により、さらなる拡大表示が可能となりました。
仕様
符号 | QV-U404P1L-E | QV-U404T1L-E |
---|---|---|
コードNo. |
363-520-10 |
363-521-10 |
測定範囲(XxYxZ)(mm) |
400 x 400 x 200 |
400 x 400 x 200 |
測定精度(µm)EUX/EUY,MPE |
(0.35+1.3L/1000) |
(0.35+1.3L/1000) |
測定精度(µm)EUXY,MPE |
(0.5+2L/1000) |
(0.5+2L/1000) |
測定精度(µm)EUZ,MPE |
(1.5+2L/1000) |
(1.5+2L/1000) |
観察装置 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明 垂直落射照明 |
白色LED |
白色LED |
照明 透過照明 |
白色LED |
白色LED |
照明 リング照明 |
白色LED |
白色LED |
温度補正機能 |
自動温度補正 |
自動温度補正 |
使用空気圧(MPa) |
0.4 |
|
精度保証 温度変化(℃/H) |
0.5/1,1/24 |
|
測定物 最大積載質量(kg) |
40 |
40 |
本体質量(設置台含む)(kg) |
2150 |
2150 |
載物ガラス寸法(mm) |
493 x 551 |
493 x 551 |
本体外観寸法(WxDxH)(mm) |
1736 x 1172 x 1910(突起部を除く/専用設置台を含む) |
1736 x 1172 x 1910(突起部を除く/専用設置台を含む) |
その他 |
精度保証光学倍率:5倍対物レンズ(QV-HR5xまたはQV-5x)+中倍チューブレンズ スケール分解能:0.01μm 撮像素子:B&W CMOSデジタルカメラ 必要空気流量:300 L/min (ANR) |
精度保証光学倍率:5倍対物レンズ(QV-HR5xまたはQV-5x)+中倍チューブレンズ スケール分解能:0.01μm 撮像素子:B&W CMOSデジタルカメラ 必要空気流量:300 L/min (ANR) トラッキングオートフォーカス装置有 |
外観寸法図

各種ダウンロード

超高精度CNC画像測定機 クイックビジョンウルトラ
