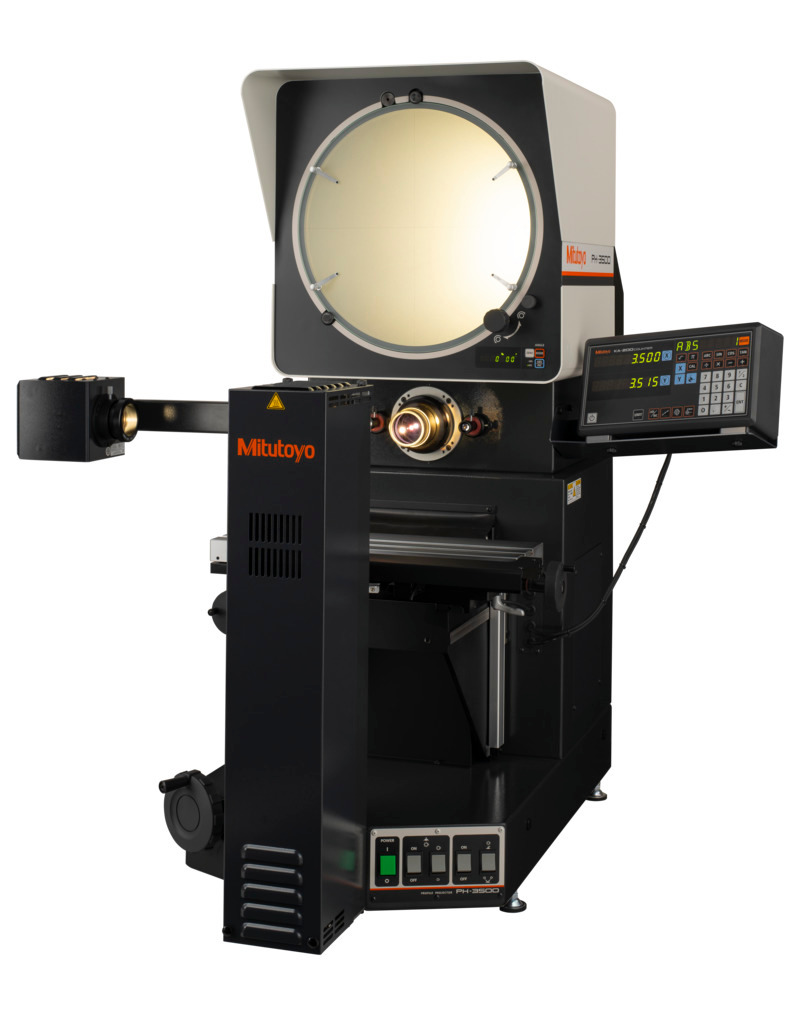

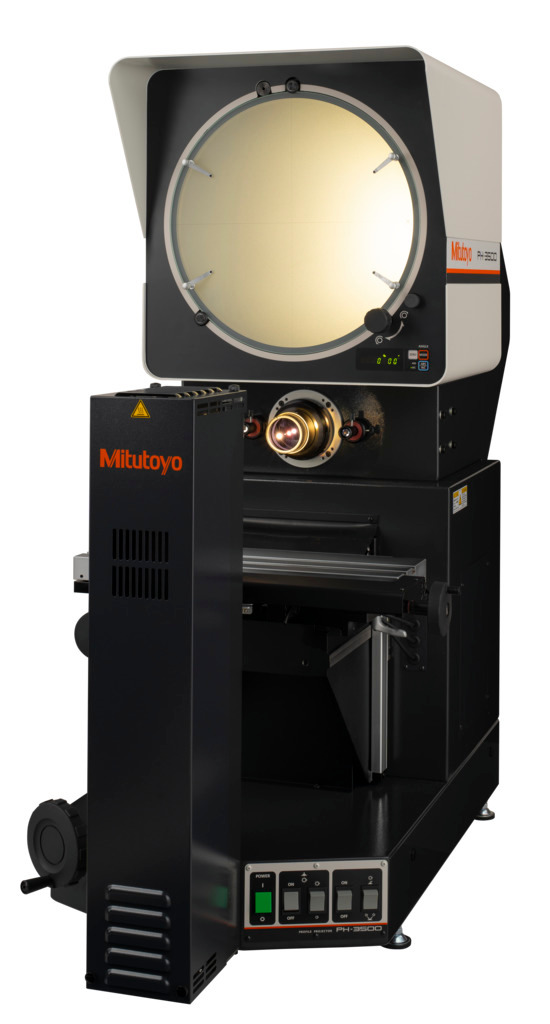

測定投影機 PH-3515F
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
主な特長
-
刃工具業界のスタンダード。エンドミル、カッター、チップソー等の刃工具やネジ・バネ等の輪郭形状観察・測定に最適。
-
254×152mmの長ストローク、耐荷重45 kgの高剛性ステージを搭載し、長い・重いワークにも対応。
-
光軸と並行な載物面を採用、測定物の取り外しが容易。
仕様
| 符号 | PH-3515F |
|---|---|
観察像 |
正立逆像 |
回転スクリーン 回転角(°) |
±360度（表示は±370度） |
回転スクリーン 角度表示 |
デジタル内蔵（ABS/INC切換）・ゼロセット |
回転スクリーン 最小読取 |
1'または0.01度（切換） |
最大測定径(水平固定時)(φ mm) |
340 |
測定範囲(X軸xY軸)(mm) |
254×152.4 |
最小読取り角度(分) |
30 |
倍率精度 透過 |
呼び倍率の±0.1％以下 |
倍率精度 反射 |
呼び倍率の±0.15％以下 |
測定物 最大高さ(mm) |
235 |
クイックリリース機構 |
X軸のみ |
落射/反射/透過1 |
透過 |
落射/反射/透過2 |
斜反射 |
焦点合せ |
載物台部前後駆動、手動 |
投影レンズ 取付方法 |
ねじマウント |
回転スクリーン 十字線 |
90˚実線 |
スイベル調整範囲(°) |
±10(X軸最大回転角度) |
最大積載質量(kg) |
45 |
治具固定溝 |
アリ溝2本（P＝43 mm） |
回転スクリーン 材質 |
微粒子スリガラス |
回転スクリーン 有効径(φ mm) |
353 |
上面寸法(mm) |
450×146 (17.7 "×5.7 ") |
質量(kg) |
150 |
電源 |
AC100 V・110 V・120 V・220 V・240 V外部切換、50/60 Hz 電源コード2 m |
最大消費電力(W) |
約410 |
