測定顕微鏡 MFシリーズ 3軸 Z軸モータドライブ
商品バリエーション
仕様
符号 | MF-J2017D | MF-J3017D | MF-J4020D |
---|---|---|---|
最小表示量(µm) |
0.1,0.5,1 |
0.1,0.5,1 |
0.1,0.5,1 |
観察部 鏡筒 |
レチクル投影方式、TVポート付、光路固定式、接眼/TV=50/50、レチクル:90°鎖線十字(線幅5 ㎛) |
レチクル投影方式、TVポート付、光路固定式、接眼/TV=50/50、レチクル:90°鎖線十字(線幅5 ㎛) |
レチクル投影方式、TVポート付、光路固定式、接眼/TV=50/50、レチクル:90°鎖線十字(線幅5 ㎛) |
観察部 観察像 |
正立像 |
正立像 |
正立像 |
観察部 観察方法 |
明視野 |
明視野 |
明視野 |
対物レンズ 倍率 |
標準付属:10×(視野数24)、オプション:15×、20×、角度接眼10×、デジタル角度接眼10× |
標準付属:10×(視野数24)、オプション:15×、20×、角度接眼10×、デジタル角度接眼10× |
標準付属:10×(視野数24)、オプション:15×、20×、角度接眼10×、デジタル角度接眼10× |
接眼レンズ 倍率 |
標準付属:3×(作動距離77 mm)、オプション:1×、5×、10×、20×、50×、100×、スライド式ノーズピース(2本取付) |
標準付属:3×(作動距離77 mm)、オプション:1×、5×、10×、20×、50×、100×、スライド式ノーズピース(2本取付) |
標準付属:3×(作動距離77 mm)、オプション:1×、5×、10×、20×、50×、100×、スライド式ノーズピース(2本取付) |
ステージ 測定範囲(mm) |
200×170 |
300×170 |
400×200 |
測定顕微鏡 軸タイプ |
3軸(X・Y・Z) |
3軸(X・Y・Z) |
3軸(X・Y・Z) |
測定精度(20℃ 無負荷時)(µm) |
(2.2+0.02L)㎛ L:測定長(mm) |
(2.2+0.02L)㎛ L:測定長(mm) |
(2.2+0.02L)㎛ L:測定長(mm) |
観察部 附視角(°) |
25 |
25 |
25 |
ステージ 最大積載量(kg) |
20 |
20 |
15 |
ステージ 送り機構 |
手動 クイックリリース機能(ゼロセットスイッチ内蔵) |
手動 クイックリリース機能(ゼロセットスイッチ内蔵) |
手動 クイックリリース機能(ゼロセットスイッチ内蔵) |
ステージ スイベル量(°) |
±5 |
±5 |
±3 |
Z軸 最大被検物高さ(mm) |
220 |
220 |
220 |
Z軸 送り機構 |
電動(送り速度最大:20 mm/s)、下限リミット設定(ワークとの衝突防止) |
電動(送り速度最大:20 mm/s)、下限リミット設定(ワークとの衝突防止) |
電動(送り速度最大:20 mm/s)、下限リミット設定(ワークとの衝突防止) |
出力方式 |
RS-232C 出力,画像ユニット用USB出力 |
RS-232C 出力,画像ユニット用USB出力 |
RS-232C 出力,画像ユニット用USB出力 |
寸法 コントロールユニット(mm) |
355×364×106.5 |
355×364×106.5 |
355×364×106.5 |
寸法 照明装置用コントロールユニット(mm) |
114×360×96 |
114×360×96 |
114×360×96 |
外観寸法(mm) |
642×892×782 |
692×892×782 |
756×892×782 |
質量(kg) |
160 |
170 |
175 |
最大消費電力(W) |
LED仕様:275 W、ハロゲン仕様:390 W、AC電源コネクタ:100-240 V |
LED仕様:275 W、ハロゲン仕様:390 W、AC電源コネクタ:100-240 V |
LED仕様:275 W、ハロゲン仕様:390 W、AC電源コネクタ:100-240 V |
ご注意事項
電源コード(コードNo02ZAA000)は、必須オプションとなります。
照明装置は、必須選択オプションとなります。LED照明装置またはハロゲン照明装置より、お選びください。
アクセサリ・オプション

接眼レンズ WF20×/12
- コードNo
- 378-858

角度接眼レンズ
- コードNo
- 375-043

デジタル角度接眼レンズ 10x
- コードNo
- 176-313-10

スライド式ノーズピース
- コードNo
- 176-370-1

スライド式ノーズピース
- コードNo
- 176-370-2

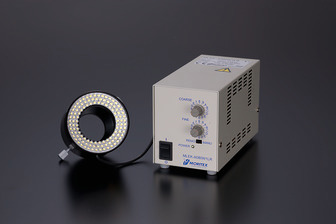

LEDリング照明装置(スライド式ノーズピース用)
- コードNo
- 176-371

LEDリング照明
- コードNo
- 176-367-2

フォーカスパイロット FP-05 (緑)
FP-05
- コードNo
- 375-057-10

フォーカスパイロット FP-05 (赤)
FP-05
- コードNo
- 375-058-10

対物ミクロメータ
- コードNo
- 375-056
