ハイスピード三次元測定機 MACH-3A 653

最小表示量(mm) : 0.0001 測定範囲 X軸(mm) : 600 測定範囲 Y軸(mm) : 500 測定範囲 Z軸(mm) : 280
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_MACH-3A 653_202105_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

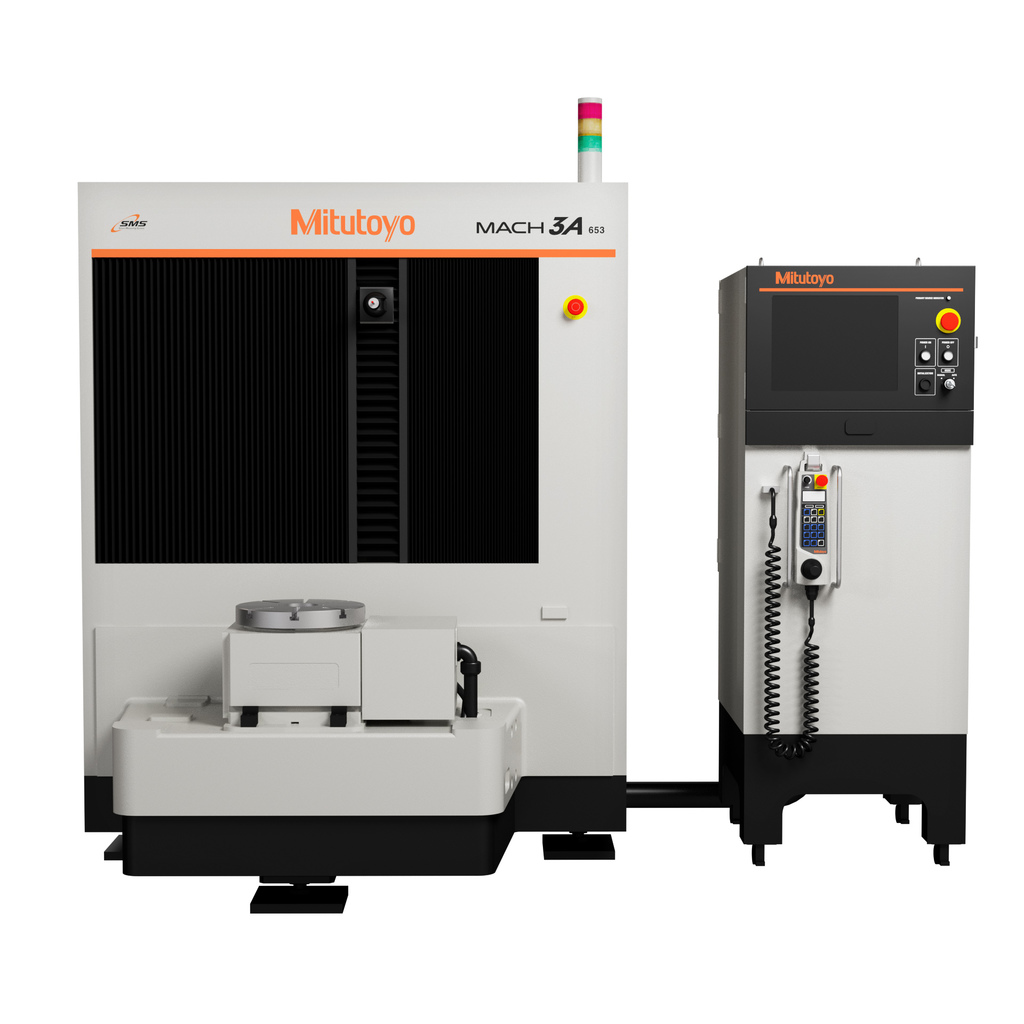

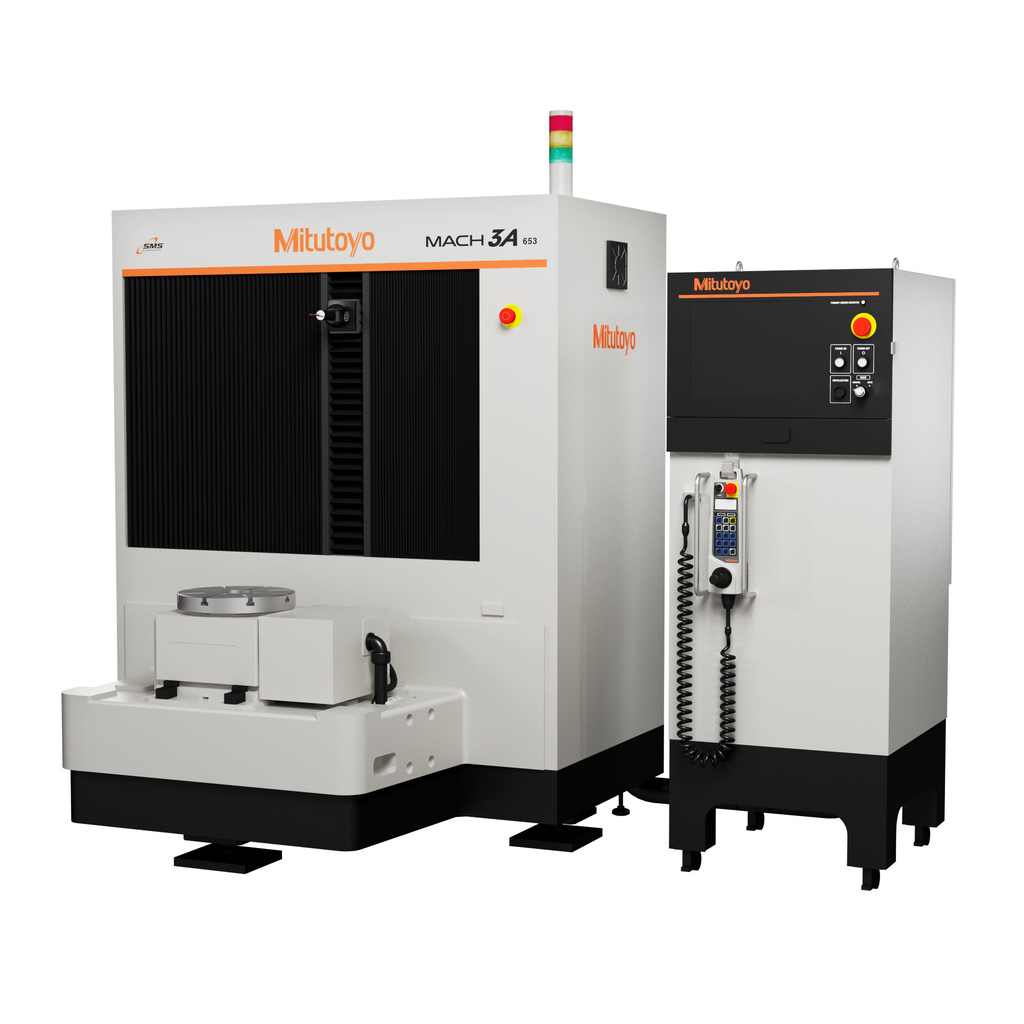

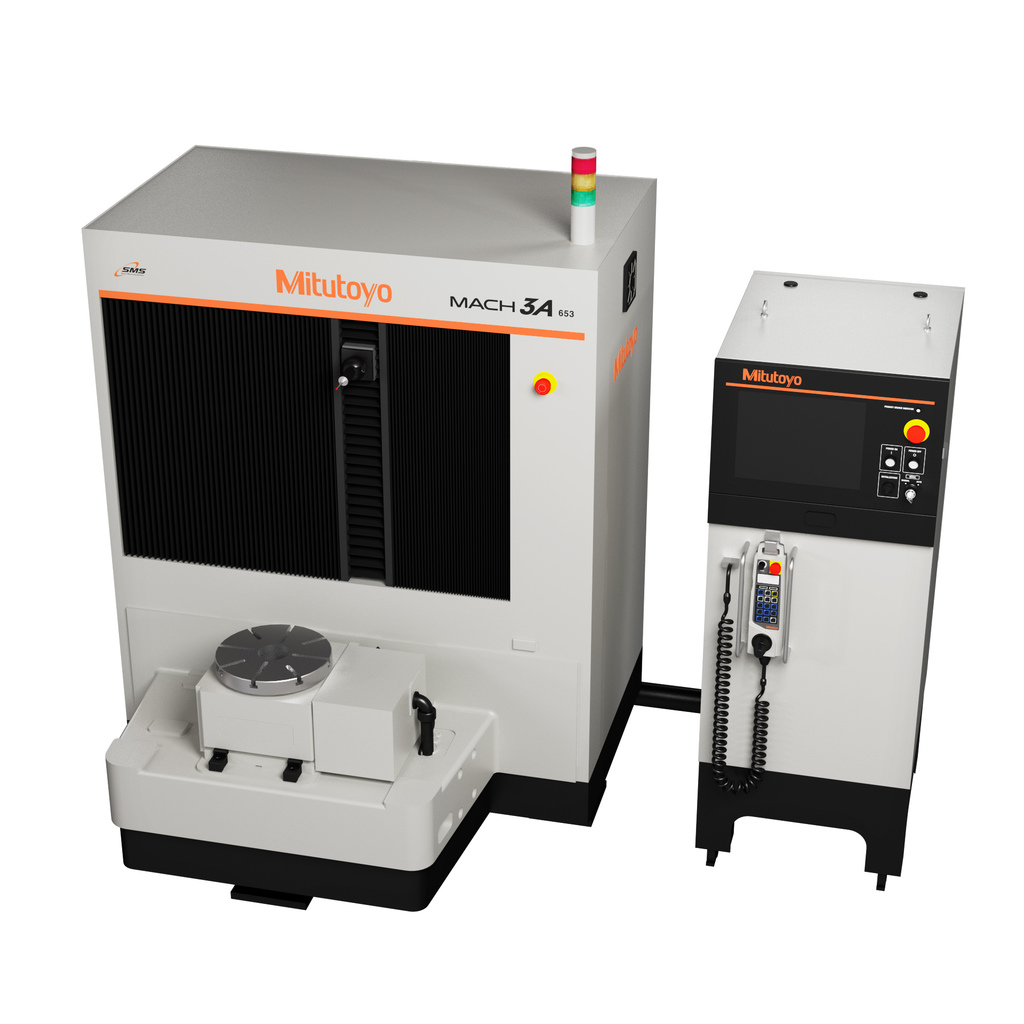

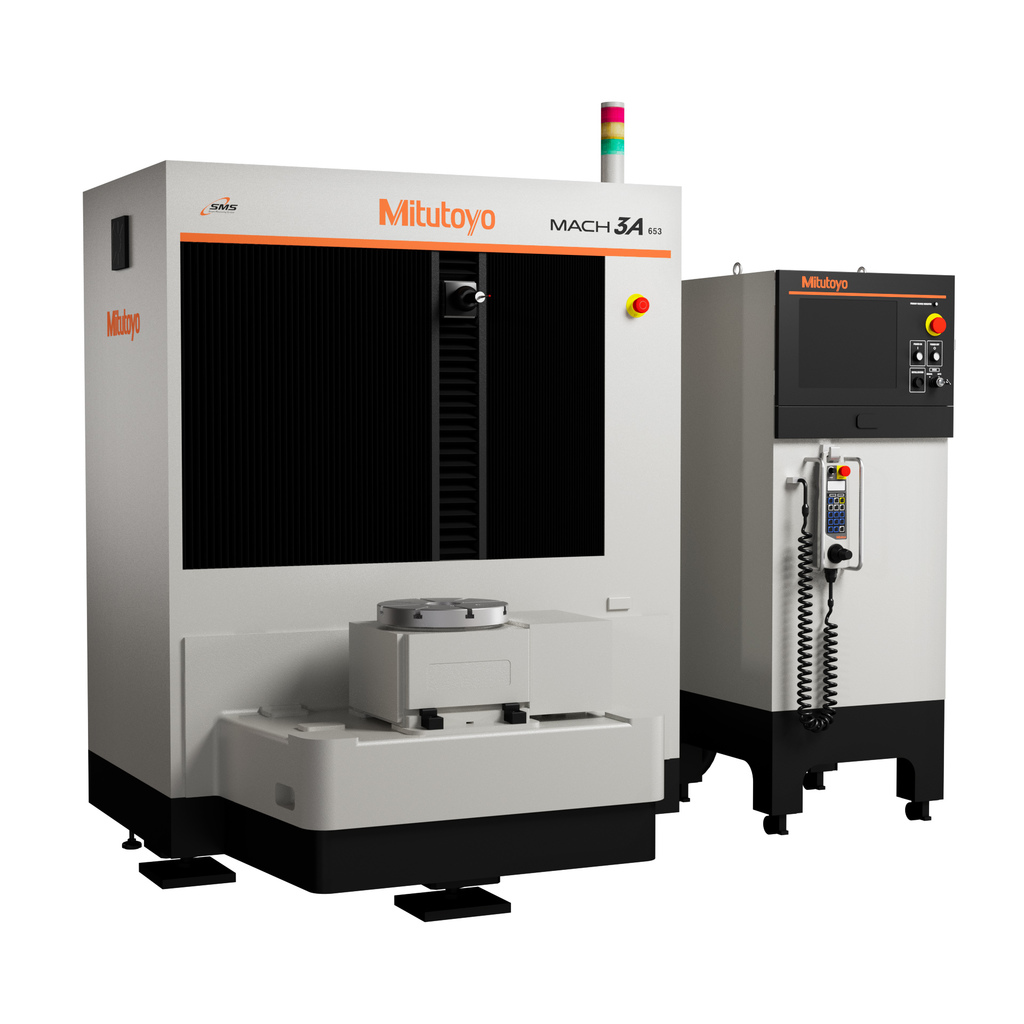

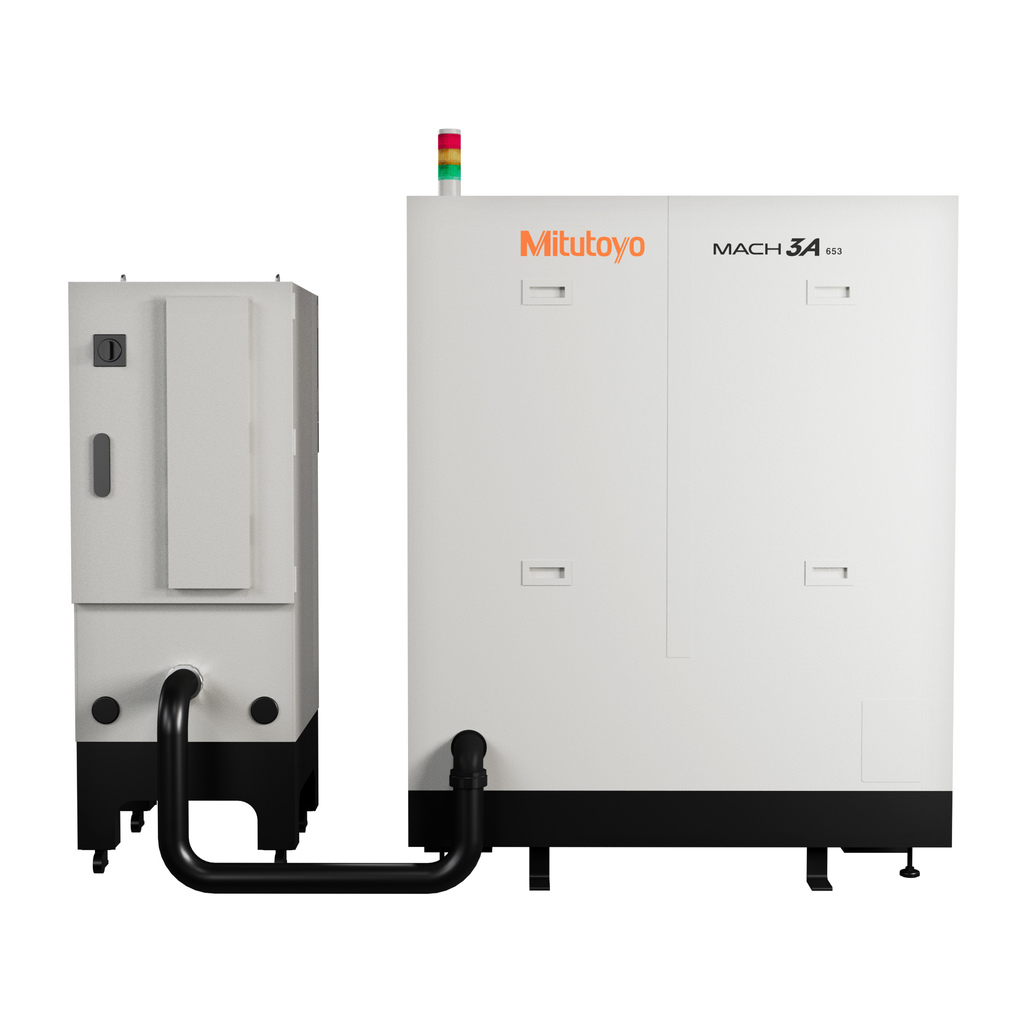

CNC移動速度・加速度・測定速度の向上により、​高スループットを実現した横型CNC三次元測定機です。​

商品紹介動画

High speed horizontal type CNC CMM which is suitable to use in shop floor.

主な特長

  • 駆動速度だけでなく、加速度(11882mm/s2)、測定速度(接触する瞬間の速度:30mm/s)とも、世界No.1を誇るCNC三次元測定機です。測定のタクトタイム短縮が要求されるインライン・ラインサイドでの自動測定システムとして、専用機やゲージの代用設備として、トータルコスト削減に貢献します。
  • 加工機間への設置も考慮した、横形三次元測定機となっております。横形三次元の採用によって、加工機と変わらない搬送ルートを用いてることが可能です。
  • 三次元測定機としては、幅広い温度環境下での精度保証を可能にしました。また、リアルタイム温度補正機能と、温度補正原点設定機能によって、温度変化にも対応が可能です。
  • 制御装置、測定用PCを内蔵しており、24時間稼動を前提とした設計により優れた耐久力を実現。
  • メンテナンスし易い構造と、エア不使用によるトラブル要因の減少を実現しました。

仕様

符号 MACH-3A 653
測定範囲 X軸(mm)
600
測定範囲 Y軸(mm)
500
測定範囲 Z軸(mm)
280
駆動速度 CNC mode 移動速度(各軸)(mm/s)
各軸最大 700
駆動速度 CNC mode 最大合成速度(mm/s)
1212
駆動速度 CNC mode 測定速度(mm/s)
1~30(TP7M時)、1~20(TP20時)
駆動速度 J/S mode 移動速度(mm/s)
0〜80
駆動速度 J/S mode 測定速度(mm/s)
0〜3
駆動速度 J/S mode 微動速度(mm/s)
0~0.05
駆動加速度(各軸)(mm/s²)
6860
駆動加速度(最大合成加速度)(mm/s²)
11882
最小表示量(mm)
0.0001
案内方式(各軸)
リニアガイド
測長ユニット
リニアエンコーダ
本体質量(設置台・コントローラ含む)(特別付属品を含まず)(kg)
1400

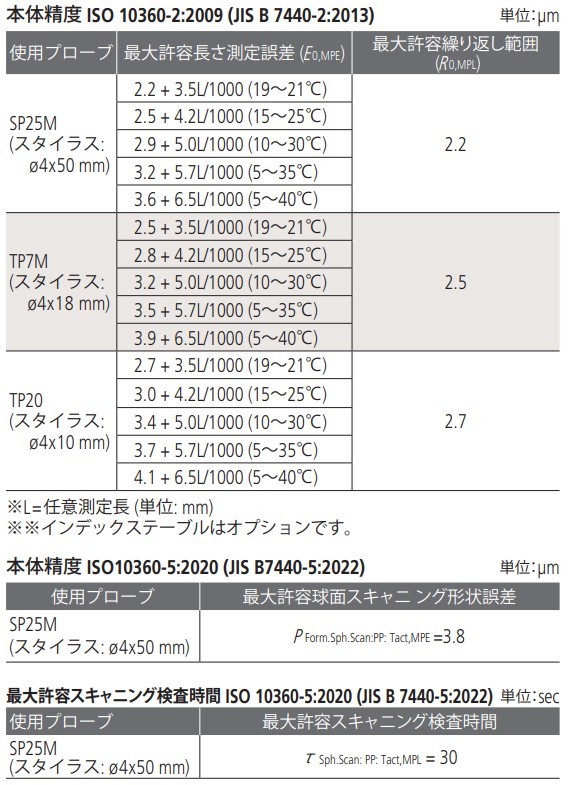

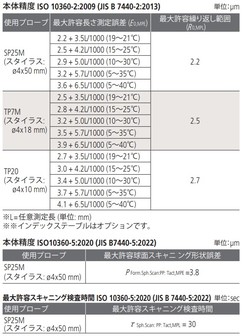

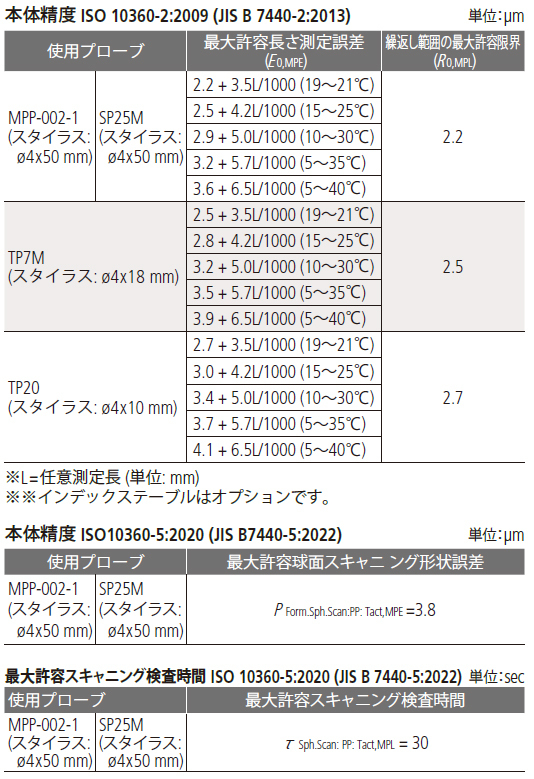

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_0_MACH-3A_653_202106_d_1_jp.jpg
