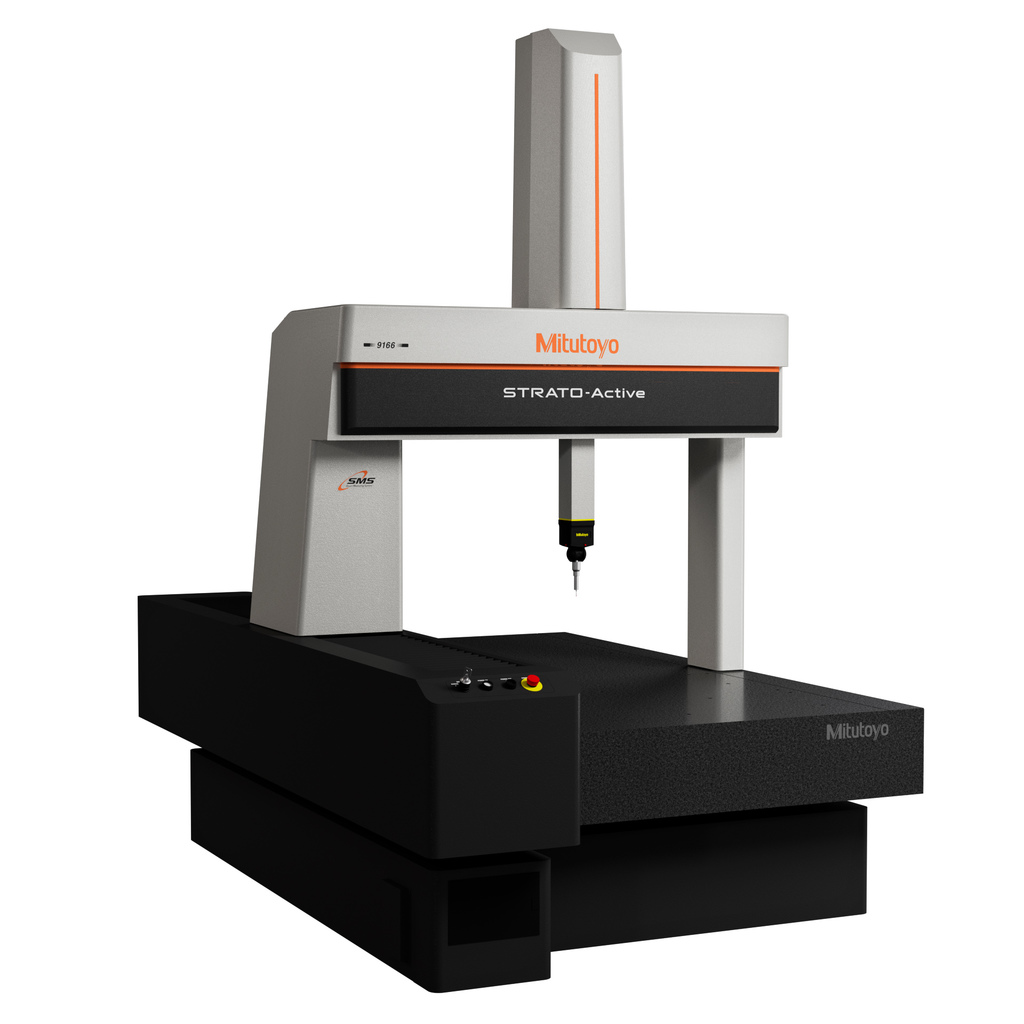

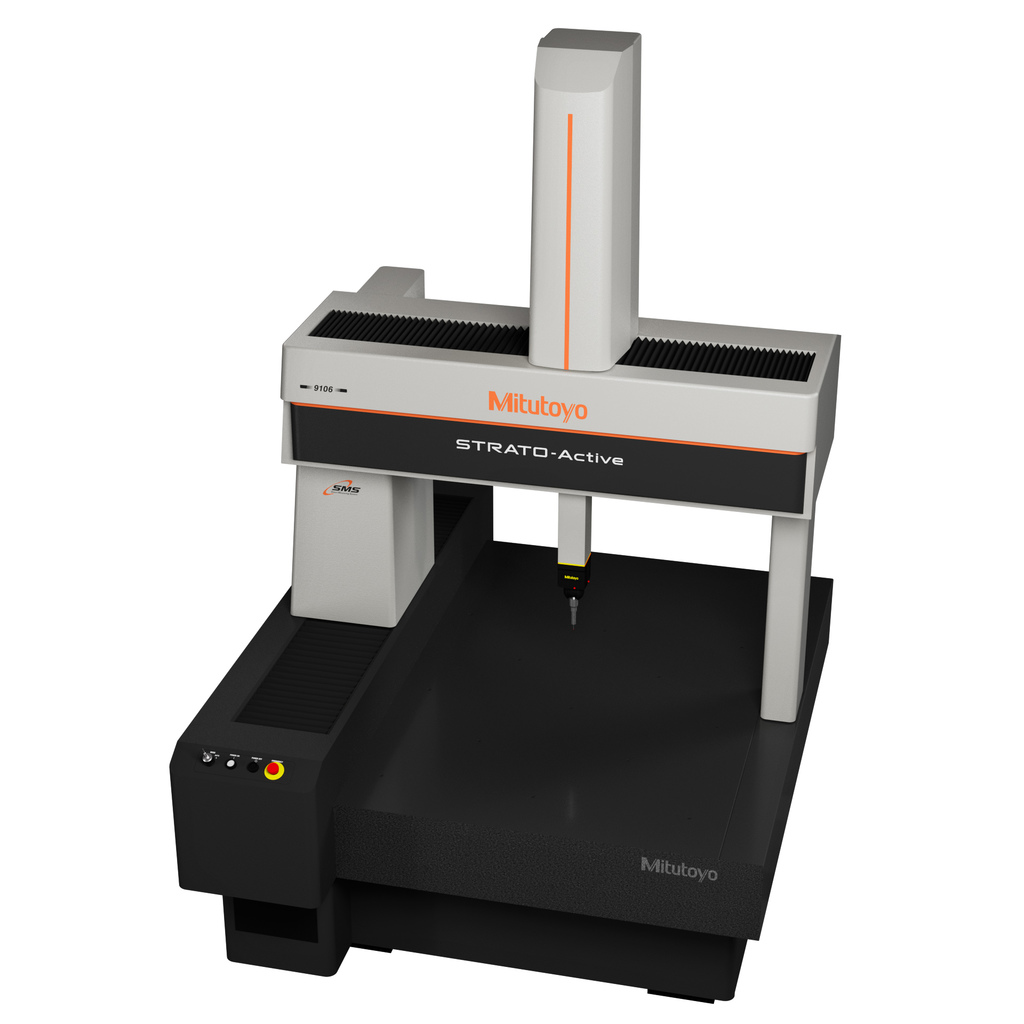

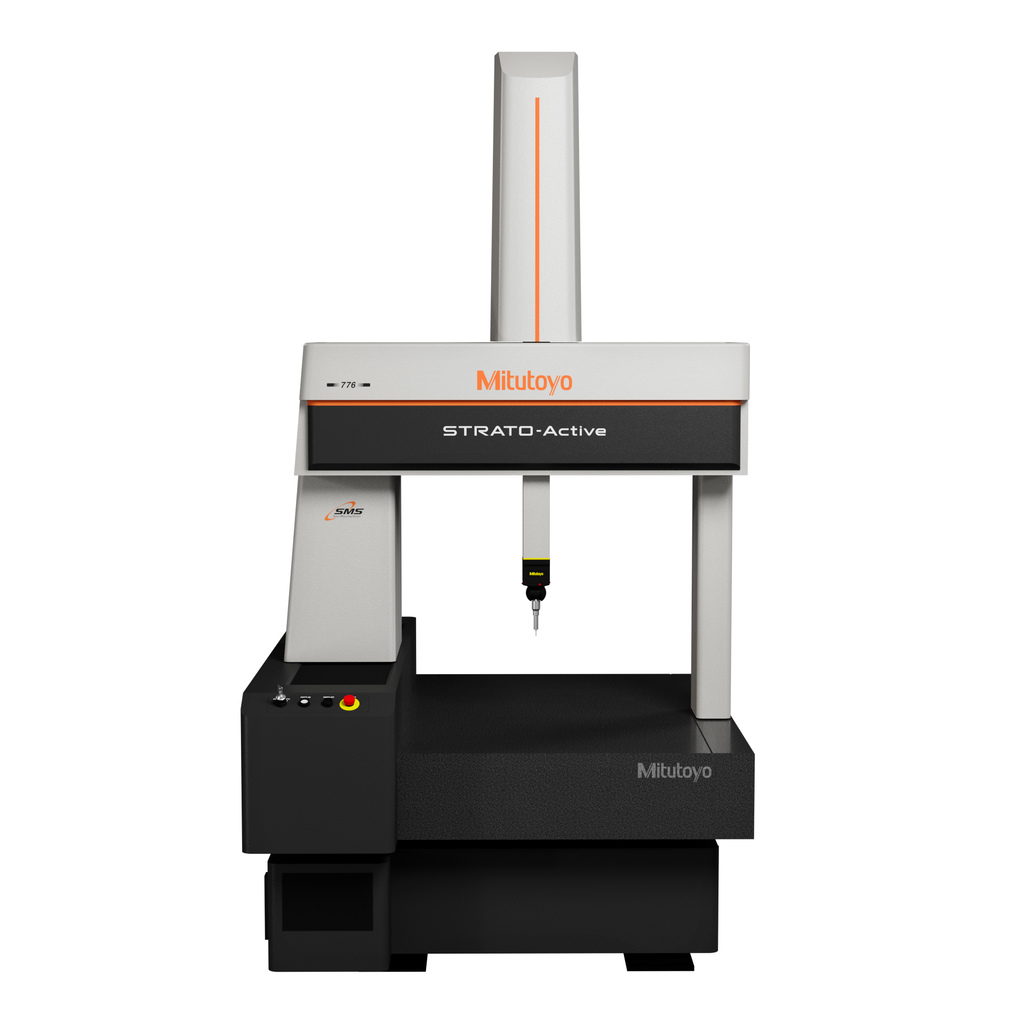

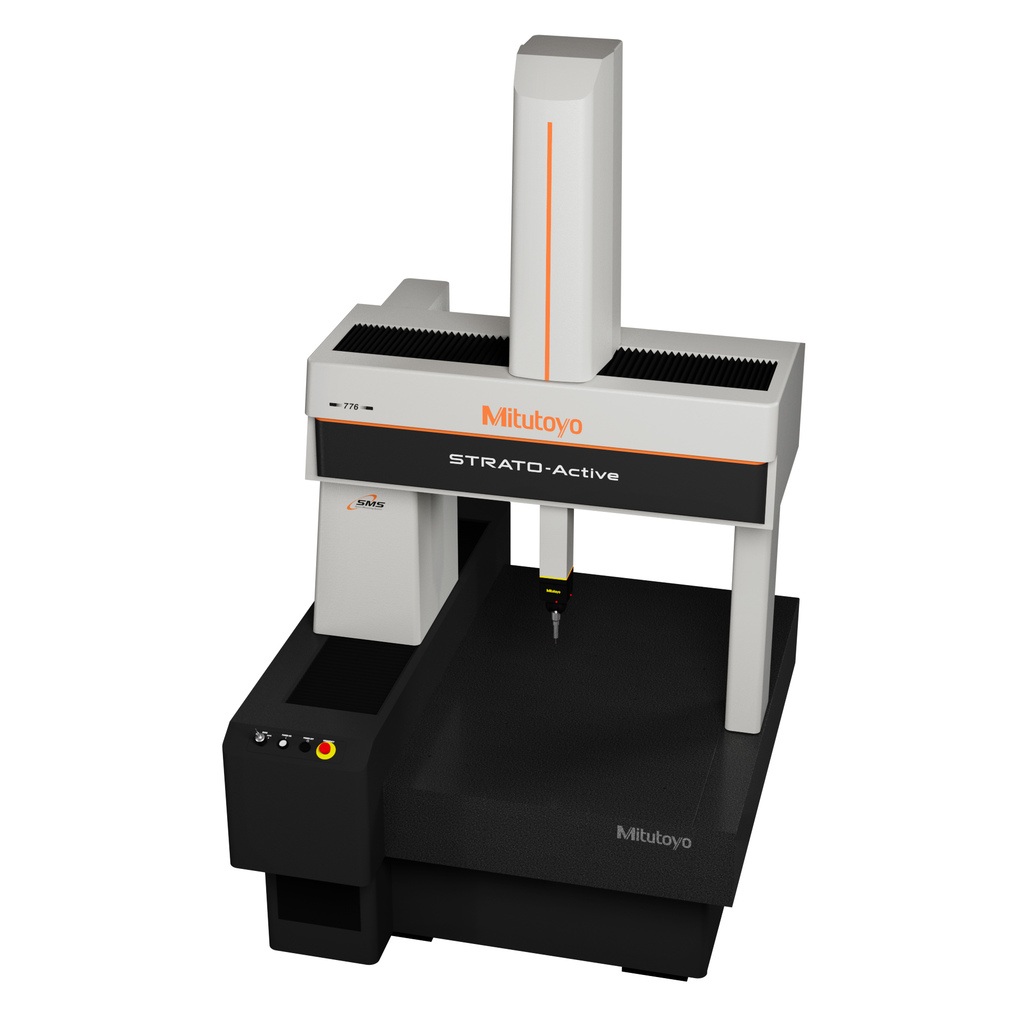

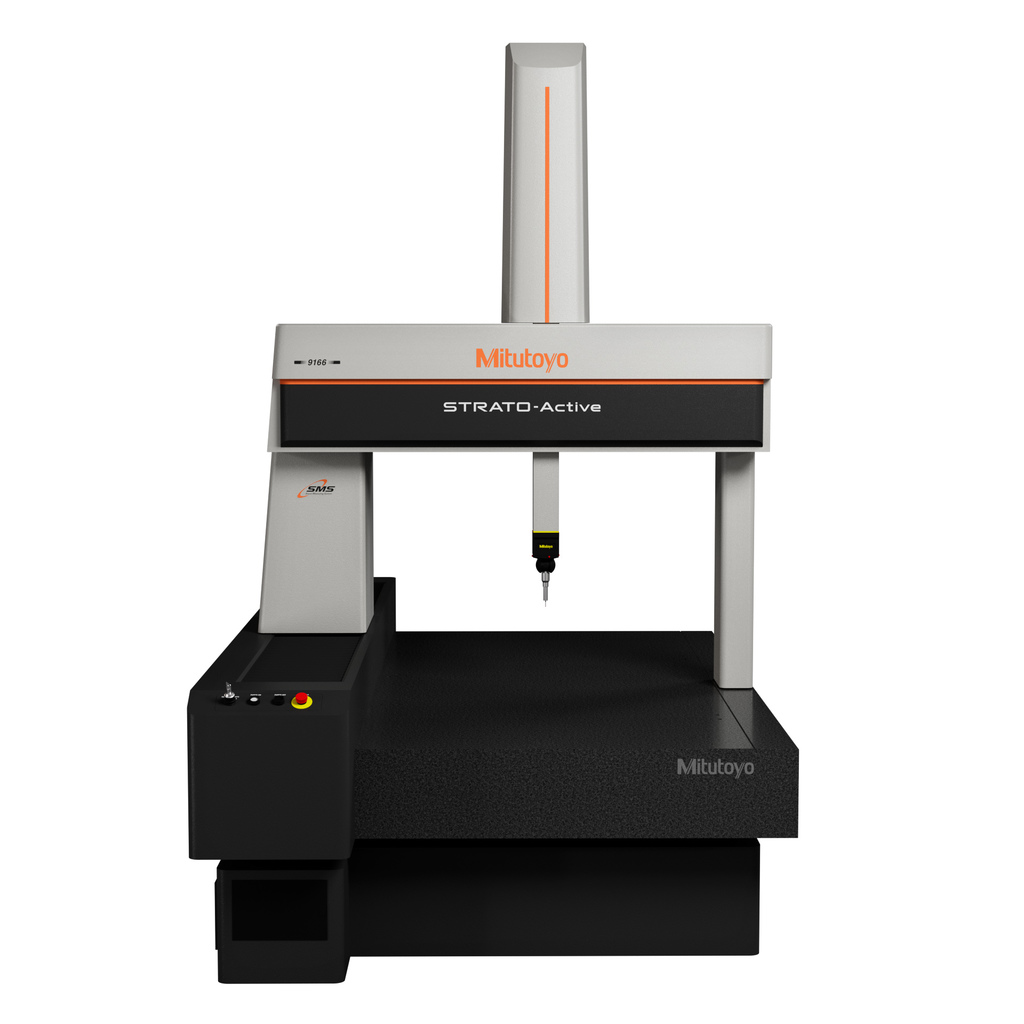

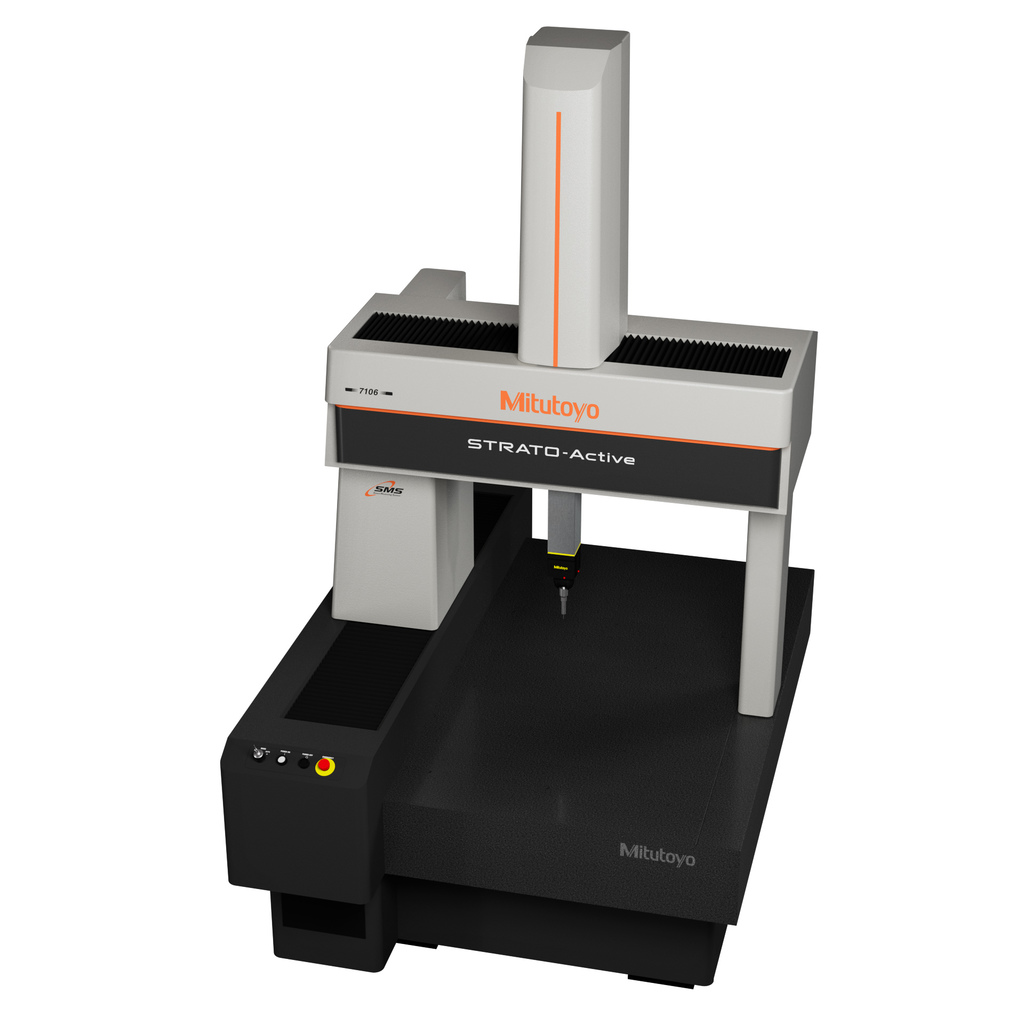

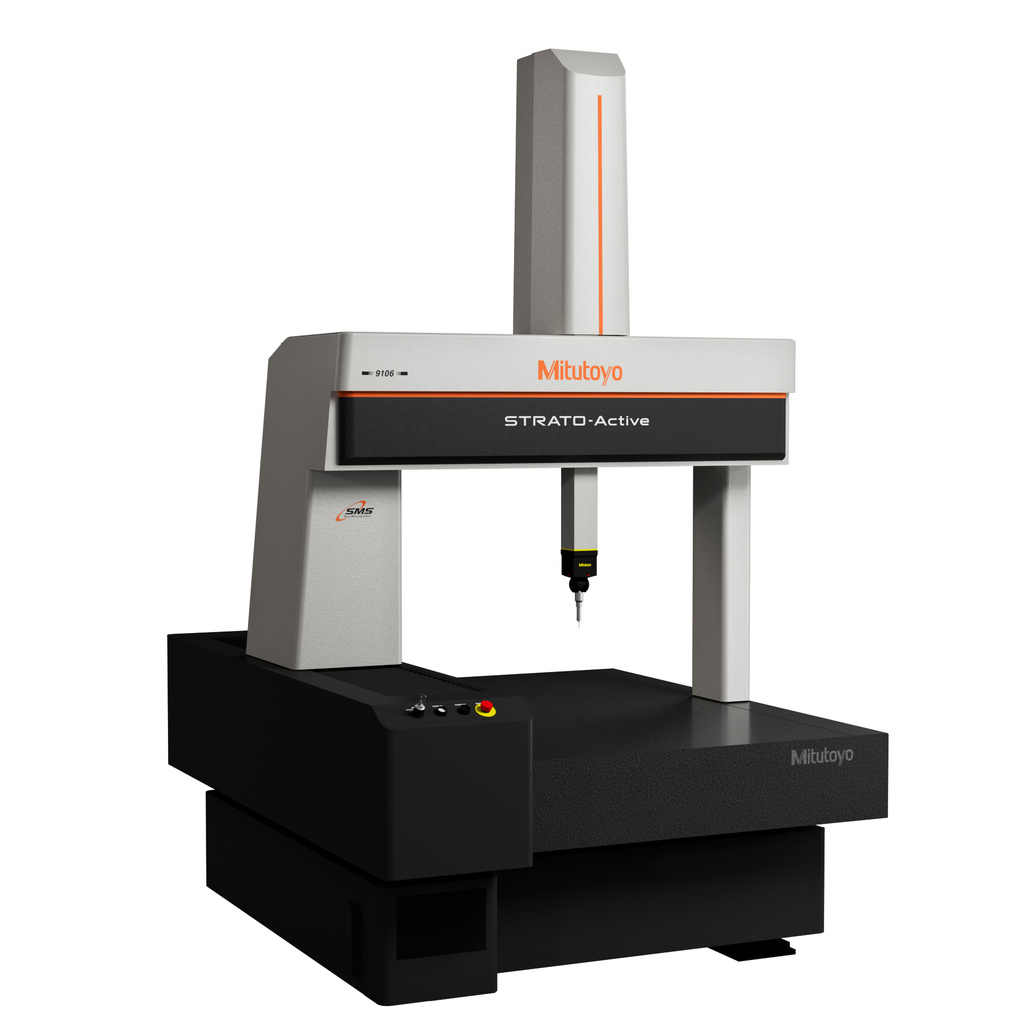

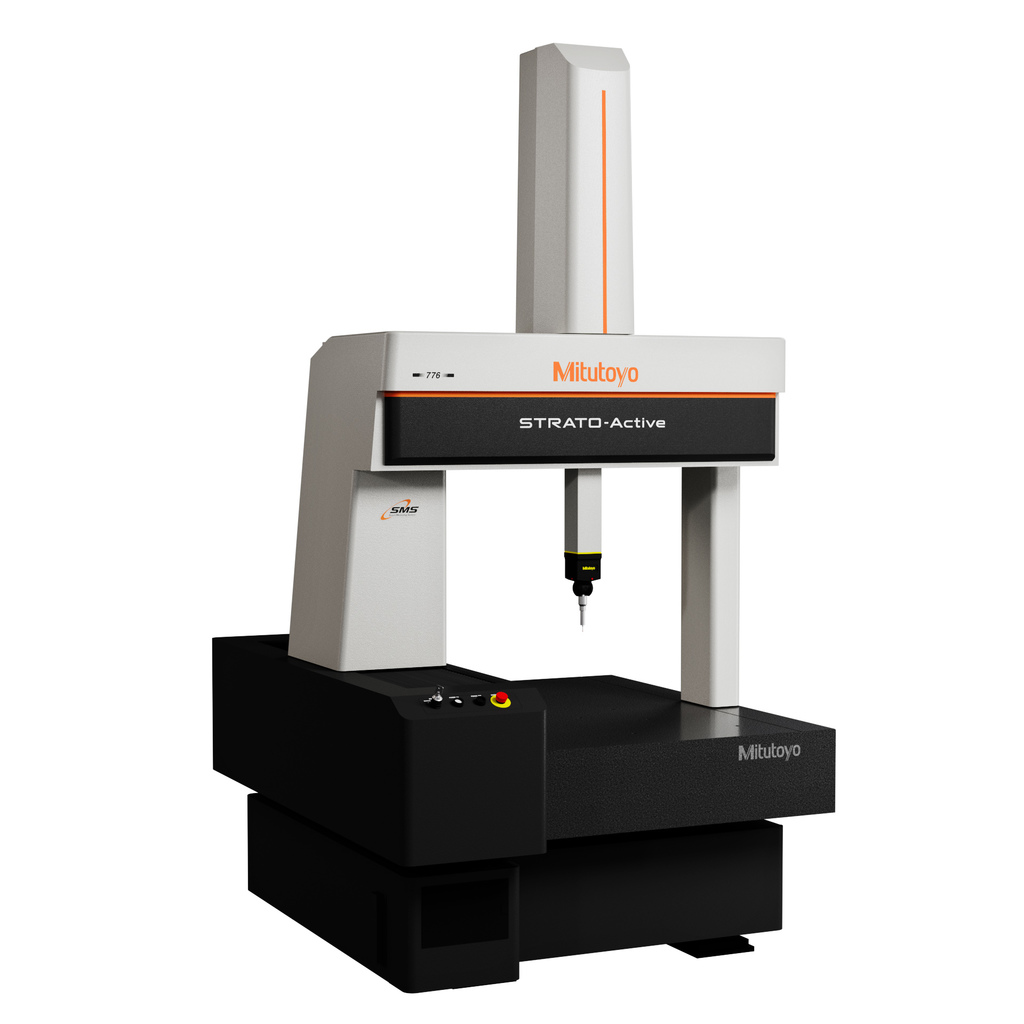

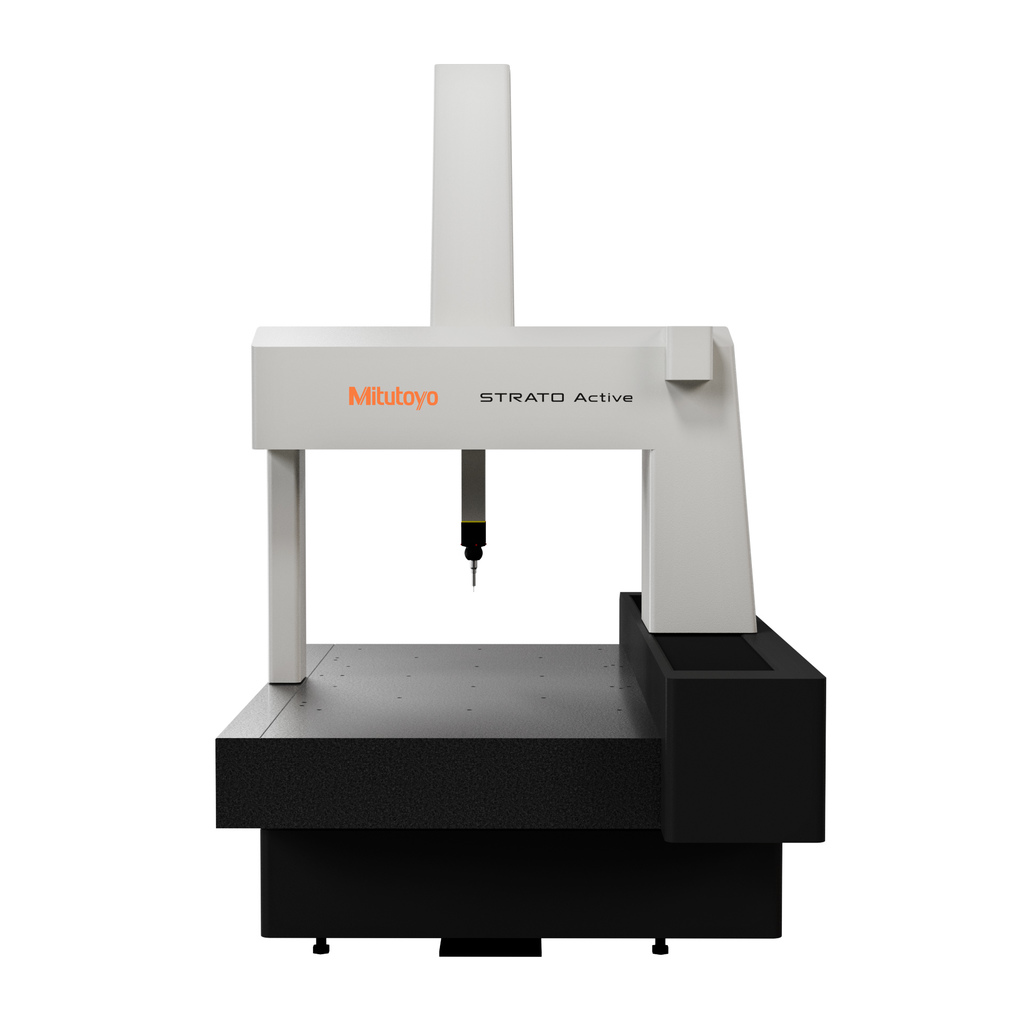

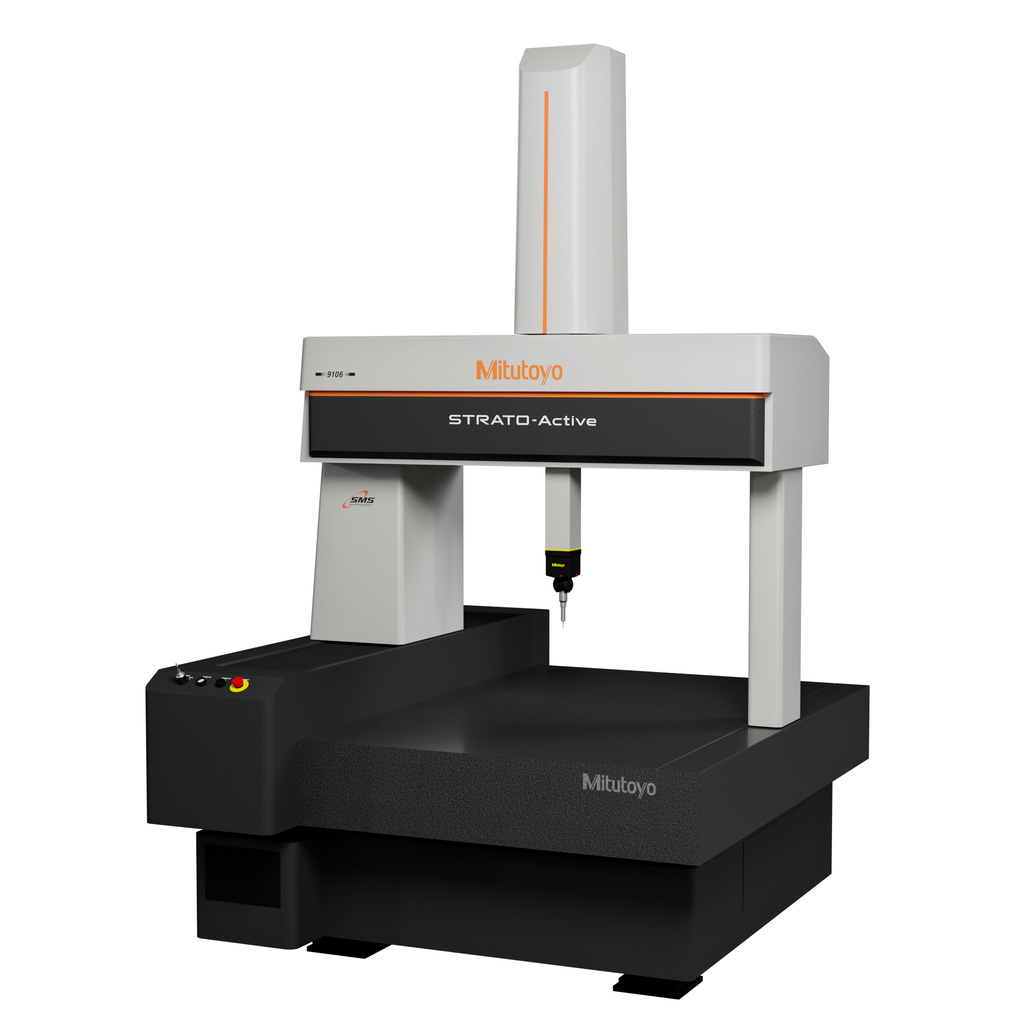

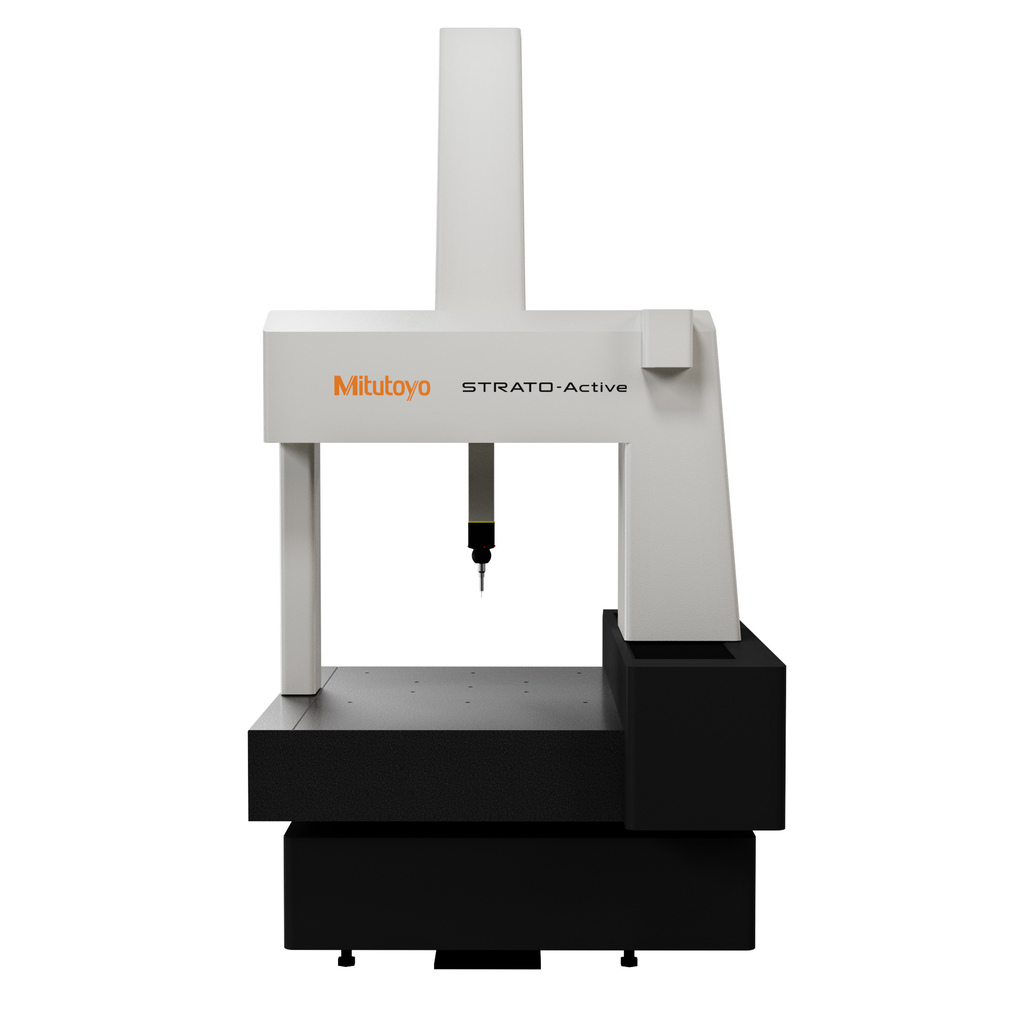

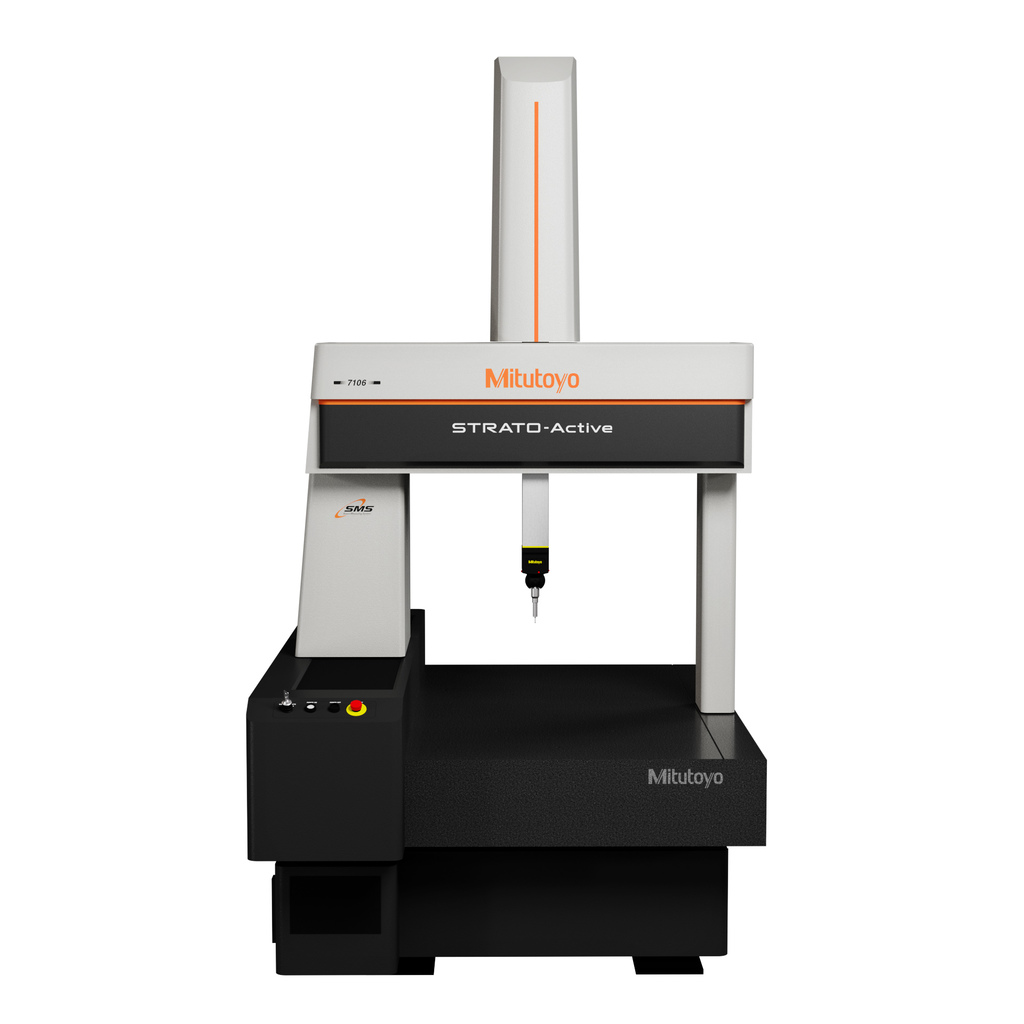

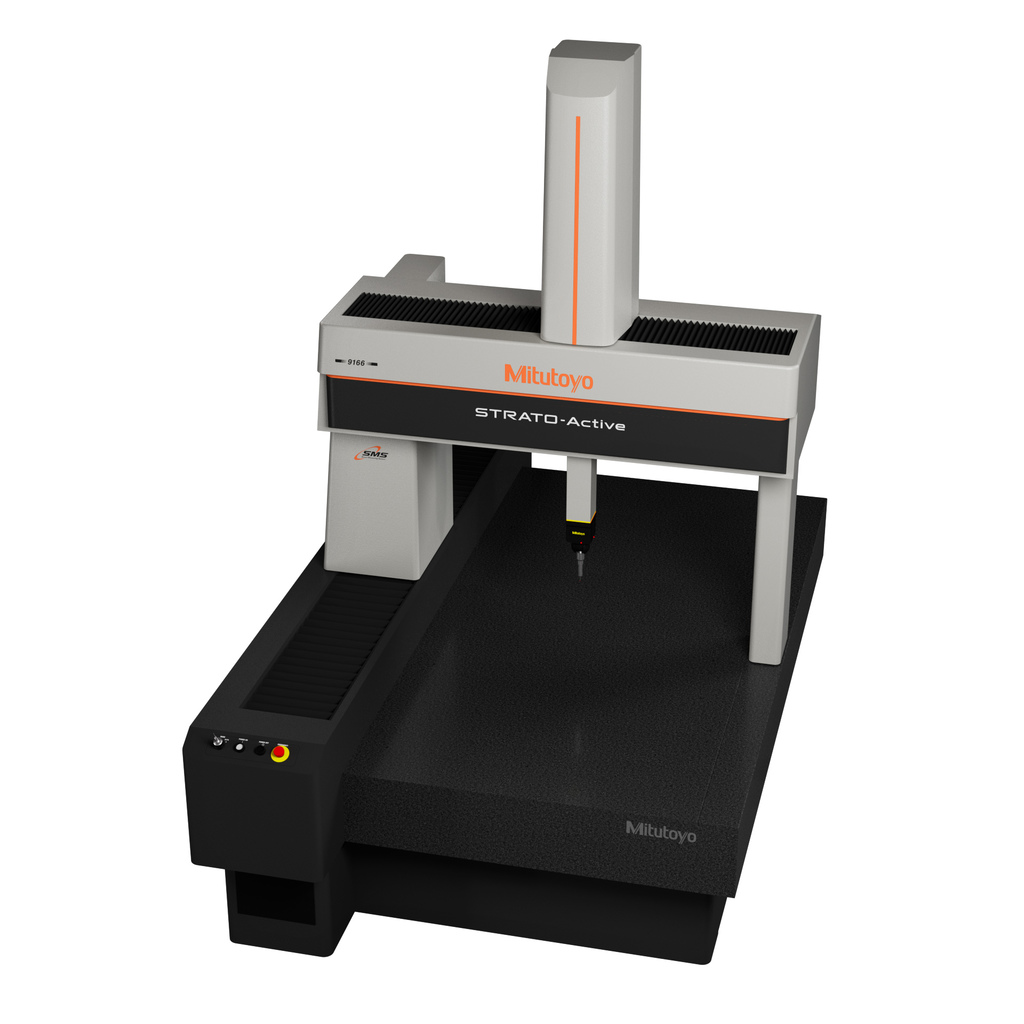

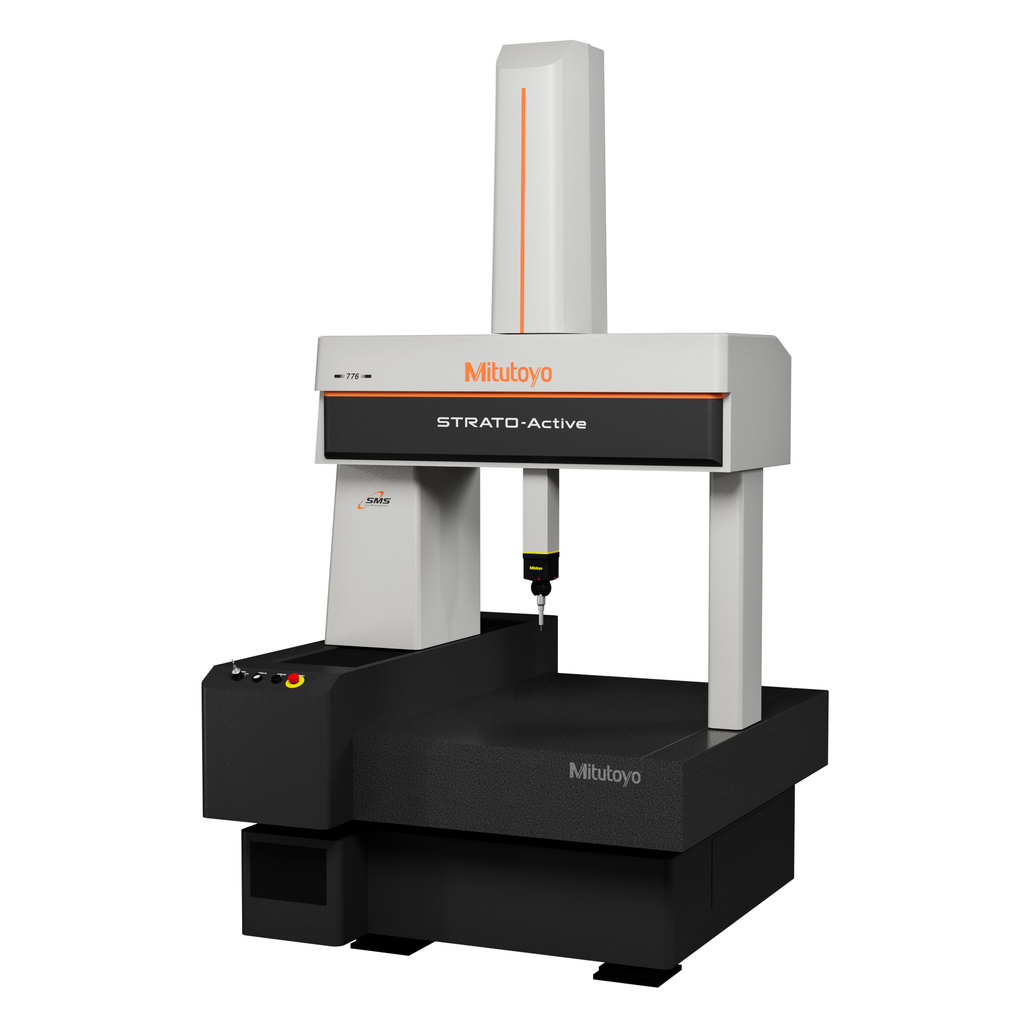

高精度CNC三次元測定機 STRATO-Active
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
主な特長
-
初項 1.2+3L/1000 μmの高精度を実現。
-
中型ワークの測定に適したサイズをラインアップ。
-
リアルタイム温度補正機能を標準搭載。
仕様
| 符号 | STRATO-Active 776 | STRATO-Active 7106 | STRATO-Active 9106 | STRATO-Active 9166 |
|---|---|---|---|---|
測定範囲 X軸(mm) |
700 |
700 |
900 |
900 |
測定範囲 Y軸(mm) |
700 |
1000 |
1000 |
1600 |
測定範囲 Z軸(mm) |
600 |
600 |
600 |
600 |
駆動速度 CNC mode 移動速度(各軸)(mm/s) |
キーセレクタスイッチAUTO:各軸最大 300、キーセレクタスイッチMANUAL:各軸最大 138 |
キーセレクタスイッチAUTO:各軸最大 300、キーセレクタスイッチMANUAL:各軸最大 138 |
キーセレクタスイッチAUTO:各軸最大 300、キーセレクタスイッチMANUAL:各軸最大 138 |
キーセレクタスイッチAUTO:各軸最大 300、キーセレクタスイッチMANUAL:各軸最大 138 |
駆動速度 CNC mode 最大合成速度(mm/s) |
519 |
519 |
519 |
519 |
駆動速度 CNC mode 測定速度(mm/s) |
1~3 |
1~3 |
1~3 |
1~3 |
駆動速度 J/S mode 移動速度(mm/s) |
0〜80 |
0〜80 |
0〜80 |
0〜80 |
駆動速度 J/S mode 測定速度(mm/s) |
0〜3 |
0〜3 |
0〜3 |
0〜3 |
駆動速度 J/S mode 微動速度(mm/s) |
0~0.05 |
0~0.05 |
0~0.05 |
0~0.05 |
駆動加速度(各軸)(mm/s²) |
1333 |
1333 |
1333 |
1333 |
駆動加速度(最大合成加速度)(mm/s²) |
2309 |
2309 |
2309 |
2309 |
最小表示量(mm) |
0.00005 |
0.00005 |
0.00005 |
0.00005 |

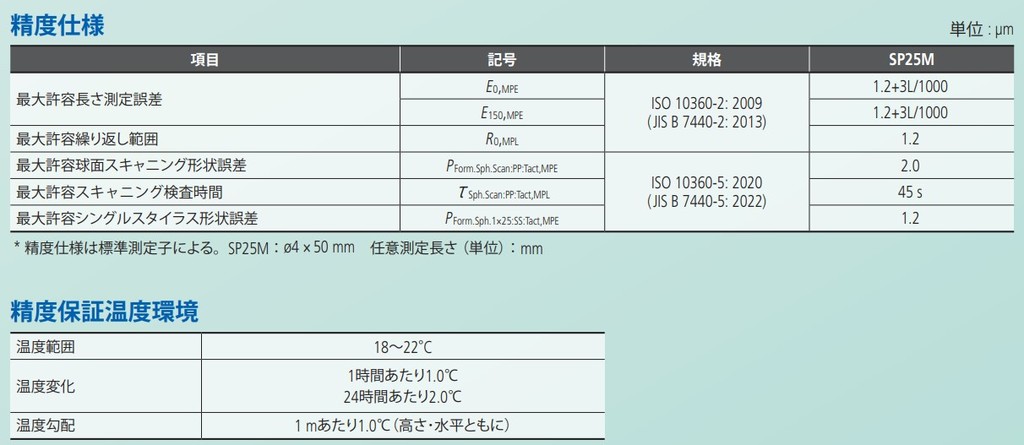

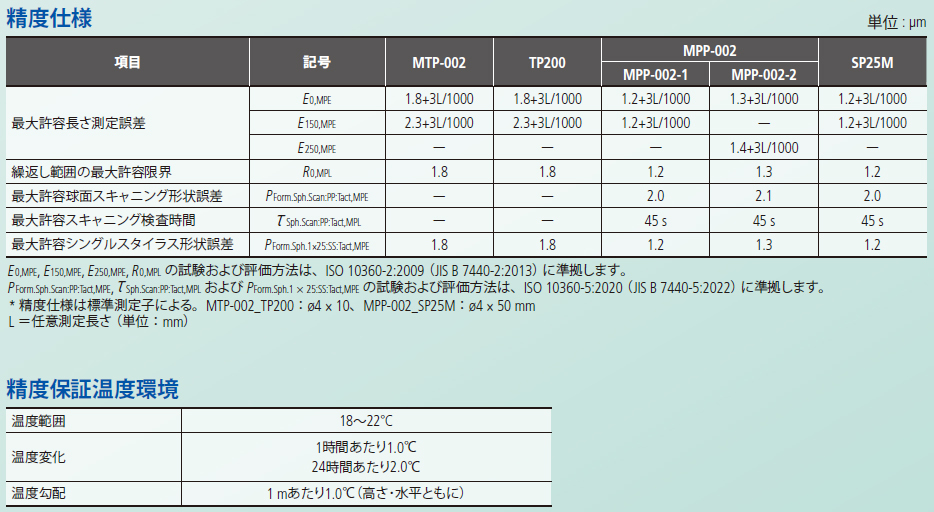

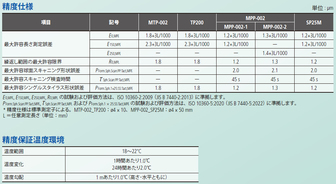

最大許容長さ測定誤差 E0, MPE(µm) |
1.2+3.0L/1000(PH10MQ+SP25M使用時) |
|||
最大許容長さ測定誤差 E150, MPE(µm) |
1.2+3.0L/1000(PH10MQ+SP25M使用時) |
|||
繰返し範囲の最大許容限界 R0, MPL(µm) |
1.2 |
|||
案内方式(各軸) |
エアベアリング |
エアベアリング |
エアベアリング |
エアベアリング |
測長ユニット |
リニアエンコーダ |
リニアエンコーダ |
リニアエンコーダ |
リニアエンコーダ |
測定物 最大高さ(mm) |
800 |
800 |
800 |
800 |
本体使用空気圧(MPa) |
0.4 |
0.4 |
0.4 |
0.4 |
本体空気消費量(L/min) |
60 |
60 |
60 |
60 |
測定テーブル 材質 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
はんれい岩 |
精度保証 温度(℃) |
18~22 |
|||
精度保証 温度勾配(℃/m)(高さ・水平方向) |
1.0 |
|||
測定テーブル 大きさ(載物面)(mm) |
876x1420 |
876x1720 |
1076x1720 |
1076x2320 |
測定物 最大質量(kg) |
800 |
1000 |
1200 |
1500 |
測定テーブル 測定物固定方法(mm) |
M8x1.25 |
M8x1.25 |
M8x1.25 |
M8x1.25 |
本体質量(除振台・コントローラ含む)(kg) |
1900 |
2150 |
2350 |
3050 |
電源 |
AC100-120/200-240V, 50/60Hz |
AC100-120/200-240V, 50/60Hz |
AC100-120/200-240V, 50/60Hz |
AC100-120/200-240V, 50/60Hz |
その他 |
駆動速度CNC MODE(キーセレクタスイッチ：MANUAL)：最大合成速度239 mm/s 本体主要寸法：2730(高さ) x 1465(幅) x 1700(奥行き) mm 消費電力(標準)：最大 0.47 kW、平均0.19 kW 消費電力(フルオプション)：最大1.5 kW |
駆動速度CNC MODE(キーセレクタスイッチ：MANUAL)：最大合成速度239 mm/s 本体主要寸法：2730(高さ) x 1465(幅) x 2000(奥行き) mm 消費電力(標準)：最大 0.47 kW、平均0.19 kW 消費電力(フルオプション)：最大1.5 kW |
駆動速度CNC MODE(キーセレクタスイッチ：MANUAL)：最大合成速度 239 mm/s 本体主要寸法：2730(高さ) x 1665(幅) x 2000(奥行き) mm 消費電力(標準)：最大 0.47 kW、平均0.19 kW 消費電力(フルオプション)：最大1.5 kW |
駆動速度CNC MODE(キーセレクタスイッチ：MANUAL)：最大合成速度 239 mm/s 本体主要寸法：2730(高さ) x 1665(幅) x 2740(奥行き) mm 消費電力(標準)：最大 0.47 kW、平均0.19 kW 消費電力(フルオプション)：最大1.5 kW |
