三次元測定機用測定プログラムを専門知識不要で簡単生成
-
従来の課題
- 測定プログラムの生成に難しさを感じている
- 三次元測定機は教育を受けた人しか使えない
-
ミツトヨの解決提案
- 「誰でも簡単に」 自動測定プログラム生成ソフトウェア「MiCAT Planner」によりクリックベースの直感的操作で、熟練者と同等の測定プログラムが自動で生成可能

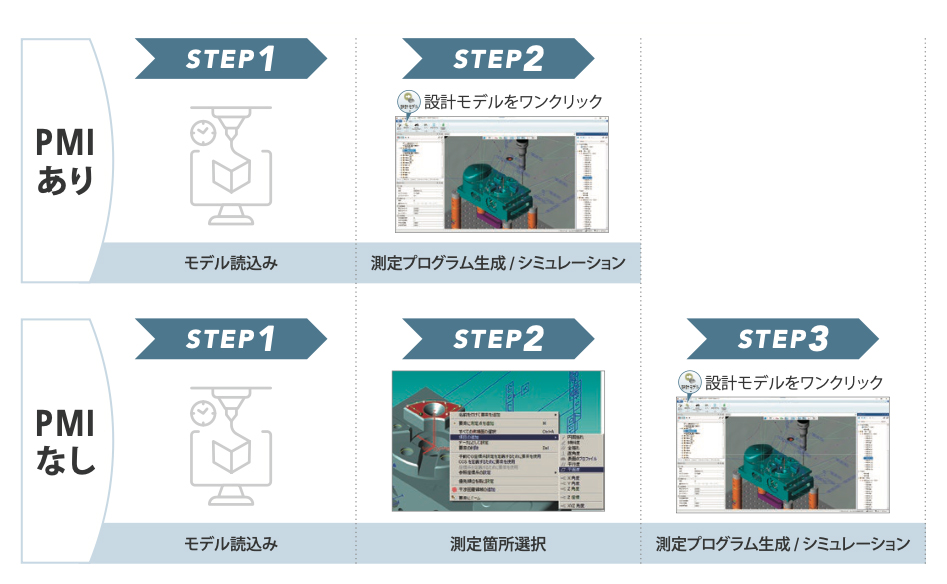

三次元測定機用測定プログラムがわずか数ステップ生成
PMIとは
製品製造情報[Product Manufacturing Information]の略で、公差情報、注釈や表面仕上げ、材料など製品の製造に必要な情報を3DのCAD モデルに付け加えるというもの。
※三次元の形状モデルに、構造特性(寸法、注記、数量等)を加えたモデルは、3DA モデル(3D Annotated Model)と呼ばれます。
