コンパクトレーザ変位センサ　OPTEX FA CD22シリーズ（RS-485通信タイプ）

商品バリエーション

18739 CD22-15-485M12

18745 CD22-35-485M12

18751 CD22-100-485M12

18755 CD22-100-485M122

主な特長

• 18×31×44 mm（W×D×H）の中に新方式ハイブリッドレンズを採用し、レーザ変位センサとして圧倒的なクラス最小サイズを実現します。

• 超小型ボディながら、4桁の見やすいデジタルパネルメータを内蔵。その場で距離が確認可能で、4つの操作ボタンにより多機能ながら簡単操作を実現します。

• 視認性と操作性に優れた外部アンプユニットを新たにラインアップ、機械内部など狭い空間に取り付けても、離れた場所で操作が可能です。2ヘッドによる厚み測定や段差測定の演算も簡単に行えます。

仕様

符号	CD22-15-485M12	CD22-35-485M12	CD22-100-485M12	CD22-100-485M122
コードNo.	18739	18745	18751	18755
測定用レーザ 媒体	赤色半導体レーザ	赤色半導体レーザ	赤色半導体レーザ	赤色半導体レーザ
測定用レーザ 波長(nm)	655	655	655	655
測定用レーザ 出力(µW)	390	390	390
測定中心距離(mm)	15	35	100	100
測定範囲(mm)	±5	±15	±50	±50
スポットサイズ	約0.5×0.7mm	約0.45×0.8mm	約0.6×0.7mm	約0.6×0.7mm
サンプリング周期	500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO	500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO	500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO	500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO
温度特性	±0.02% F.S./℃	±0.02% F.S./℃	±0.05% F.S./℃	±0.05% F.S./℃
対応規格	EN 60947-5-2	EN 60947-5-2	EN 60947-5-2	EN 60947-5-2
保護等級	IP67	IP67	IP67	IP67
レーザクラス IEC/JIS	CLASS 1	CLASS 1	CLASS 1	CLASS 2
レーザクラス FDA	CLASS 1	CLASS 1	CLASS 1	CLASS 2
リニアリティ	±0.1% F.S.	±0.1% F.S.	±0.1% F.S.	±0.1% F.S.
繰返し精度	1 μm	6 μm	20 μm	20 μm

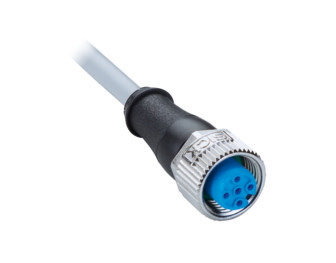

接続形態	M12 5ピンコネクタ付ケーブル、300 mm長	M12 5ピンコネクタ付ケーブル、300 mm長	M12 5ピンコネクタ付ケーブル、300 mm長	M12 5ピンコネクタ付ケーブル、300 mm長
表示部	レーザ放射表示（緑）/ゼロリセット表示（赤）/出力表示（橙）/モード表示（赤）	レーザ放射表示（緑）/ゼロリセット表示（赤）/出力表示（橙）/モード表示（赤）	レーザ放射表示（緑）/ゼロリセット表示（赤）/出力表示（橙）/モード表示（赤）	レーザ放射表示（緑）/ゼロリセット表示（赤）/出力表示（橙）/モード表示（赤）
材質	アルミダイカスト	アルミダイカスト	アルミダイカスト	アルミダイカスト
耐環境性 耐振動	10～55 Hz　複振幅1.5 mm　X, Y, Z各方向 2時間	10～55 Hz　複振幅1.5 mm　X, Y, Z各方向 2時間	10～55 Hz　複振幅1.5 mm　X, Y, Z各方向 2時間	10～55 Hz　複振幅1.5 mm　X, Y, Z各方向 2時間
耐環境性 耐衝撃	約50 G（500 m/s2）　X, Y, Z各方向 3回	約50 G（500 m/s2）　X, Y, Z各方向 3回	約50 G（500 m/s2）　X, Y, Z各方向 3回	約50 G（500 m/s2）　X, Y, Z各方向 3回
保護回路	逆接続保護	逆接続保護	逆接続保護	逆接続保護
使用環境温度範囲(℃)	－10～50	－10～50	－10～50	－10～50
使用環境湿度範囲(非結露)(%RH)	35～85	35～85	35～85	35～85
使用周囲照度	白熱ランプ3,000 lx,以下	白熱ランプ3,000 lx,以下	白熱ランプ3,000 lx,以下	白熱ランプ3,000 lx,以下
質量(g)	60	60	60	60
最大消費電力(W)	70 mA以下（DC24 V時）	70 mA以下（DC24 V時）	70 mA以下（DC24 V時）	70 mA以下（DC24 V時）
供給電源電圧	DC12～24 V ±10%	DC12～24 V ±10%	DC12～24 V ±10%	DC12～24 V ±10%
測定用レーザ 出力(mW)				1
