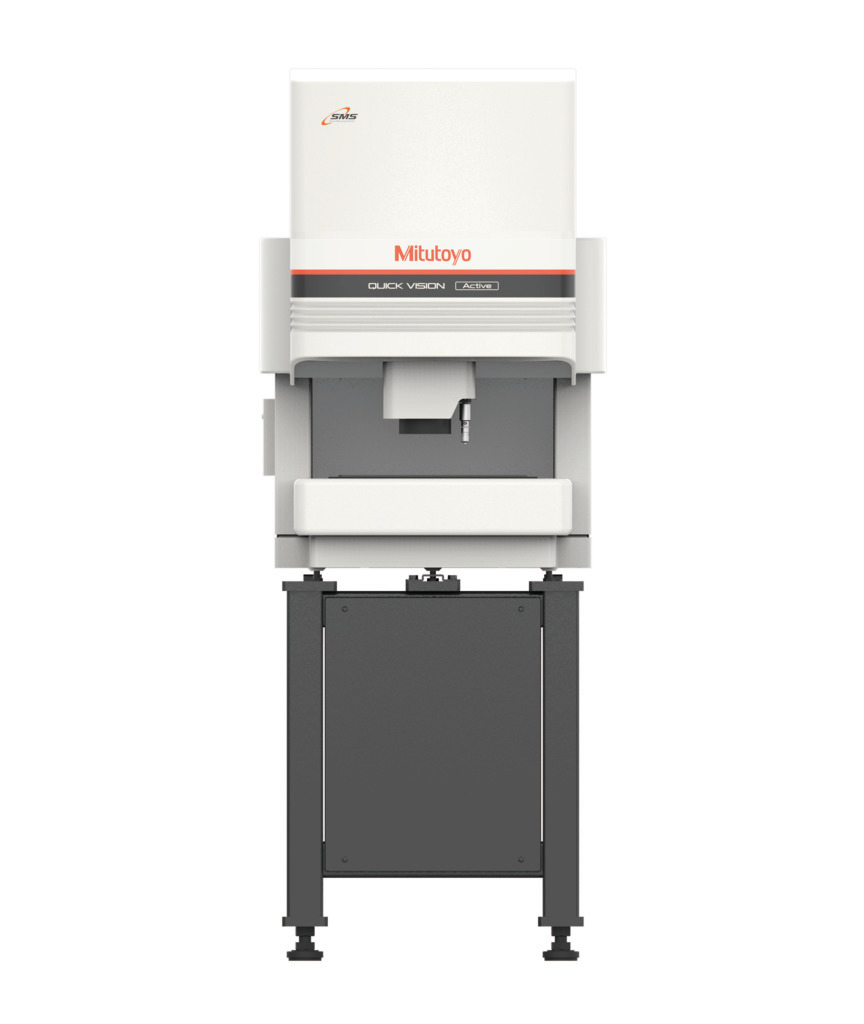

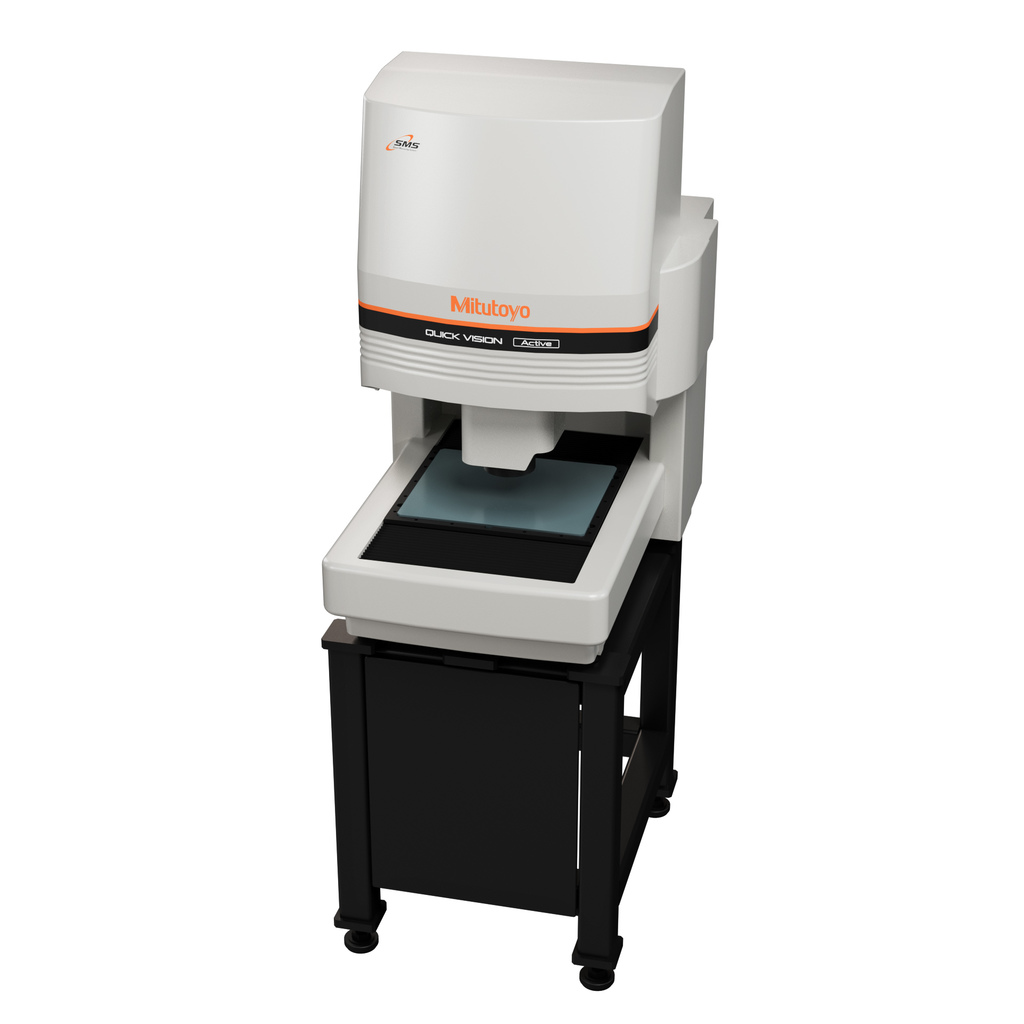

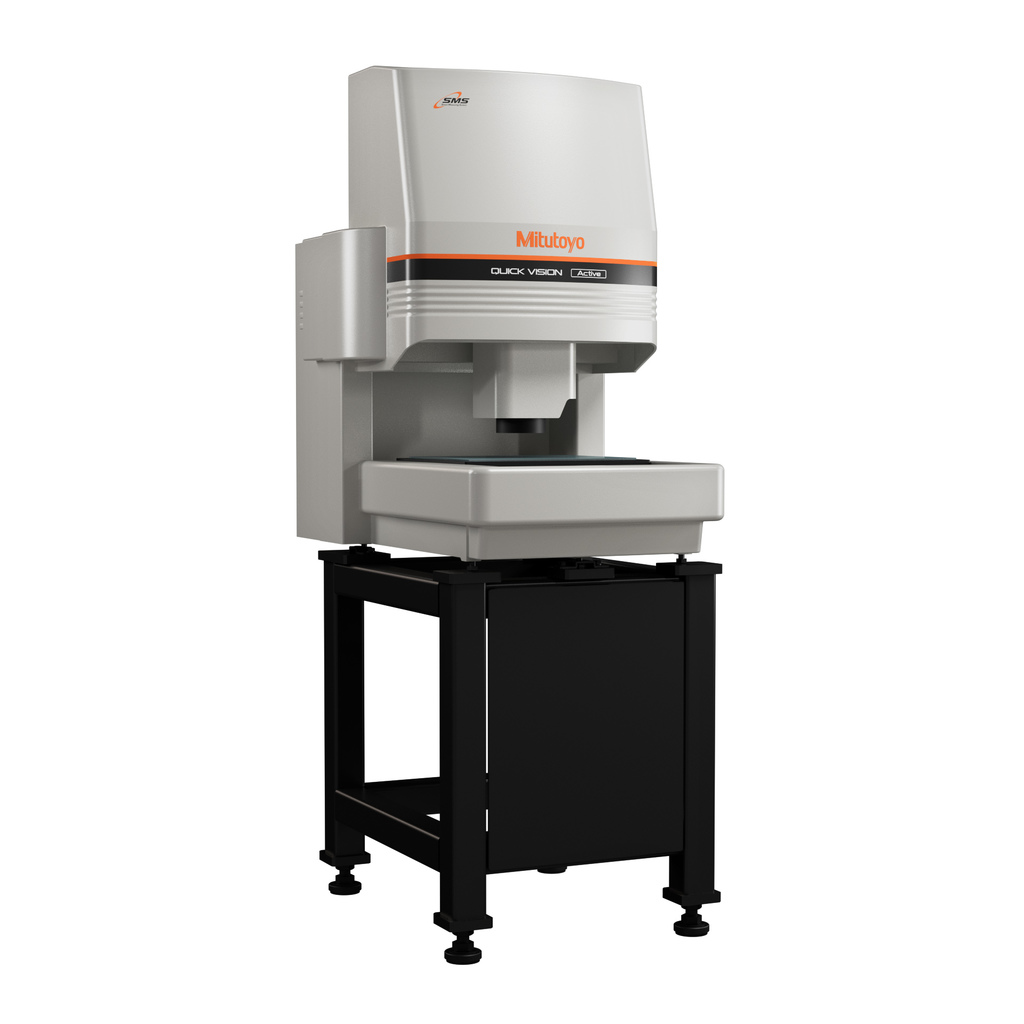

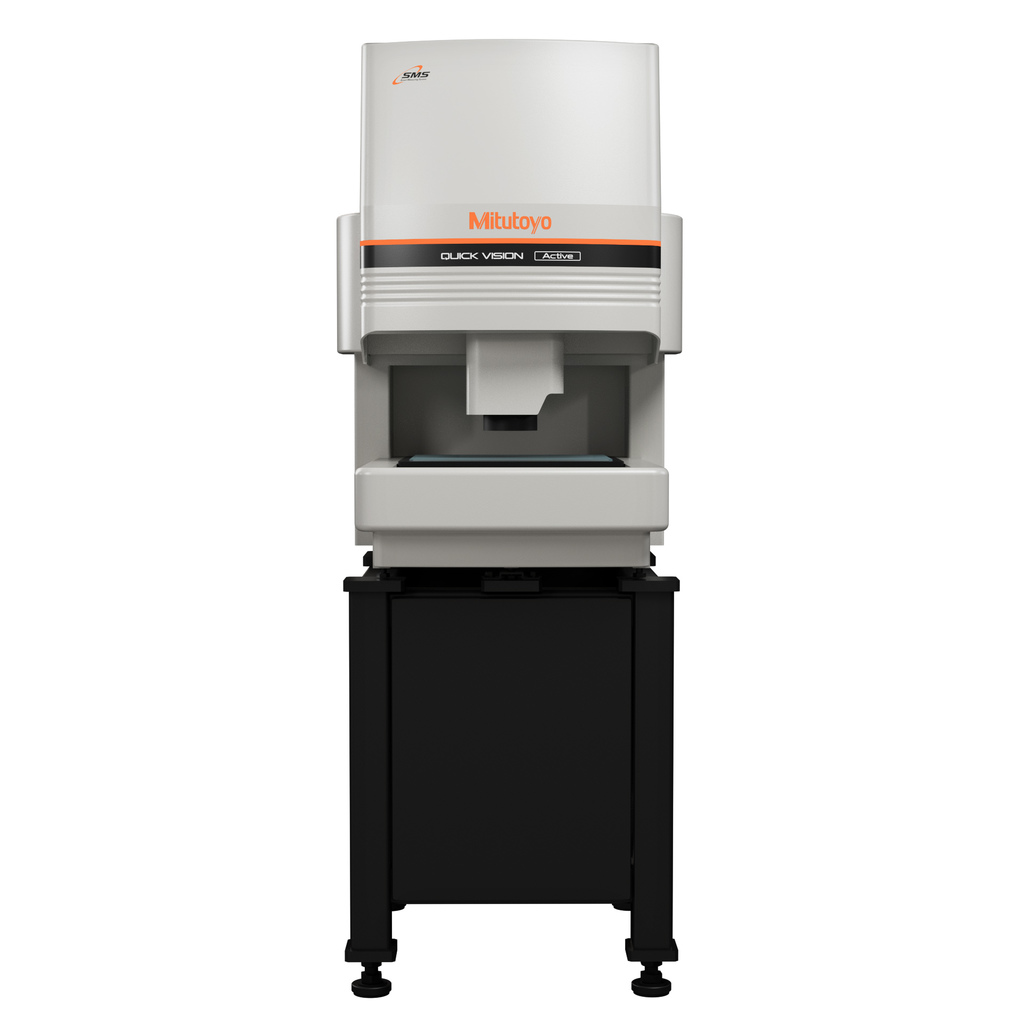

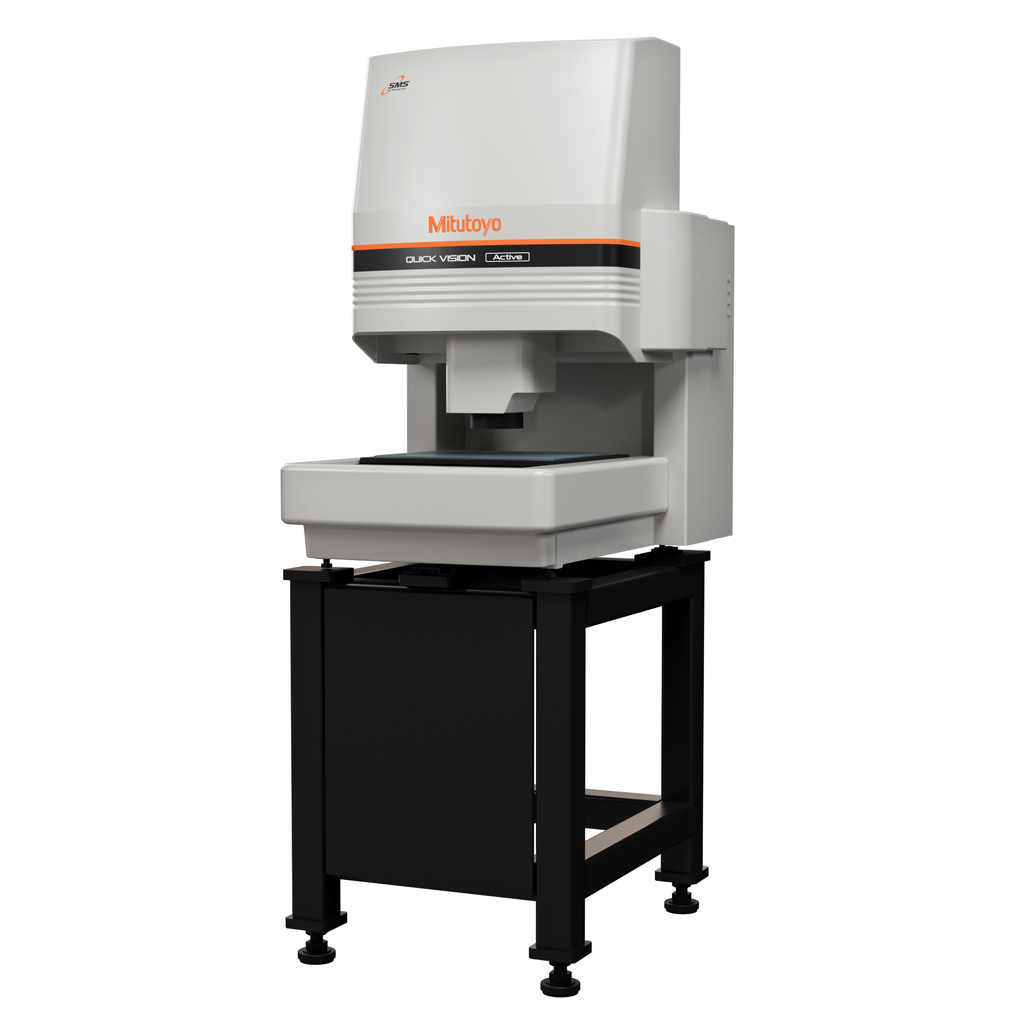

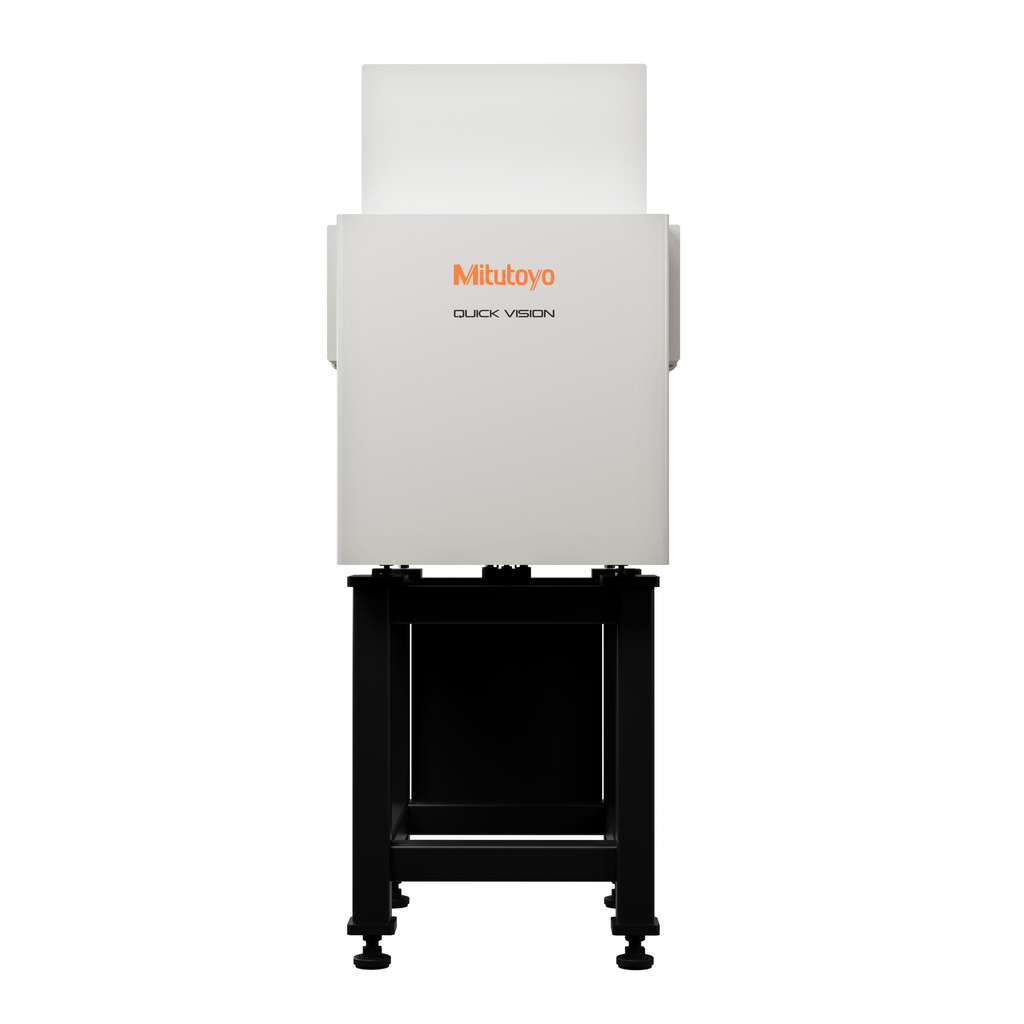

CNC画像測定機 クイックビジョン アクティブ
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
商品紹介動画
ズーム比７倍～14倍で、簡易測定から微細測定まで幅広くカバー。作業性も追及したシリーズです。
主な特長
-
機能を凝縮したコストパフォーマンスに優れるCNC画像測定機です。
-
カラーカメラと交換式ズームレンズ採用により使い勝手が向上しました。
-
タッチプローブ搭載機は、非接触と接触測定をシームレスに実現しました。
-
ズーム比7倍（対物レンズ交換による最大ズーム比14倍）により、低倍での観察、簡易測定から、高倍での微細測定まで幅広く対応可能です。
-

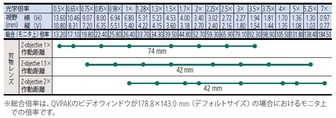

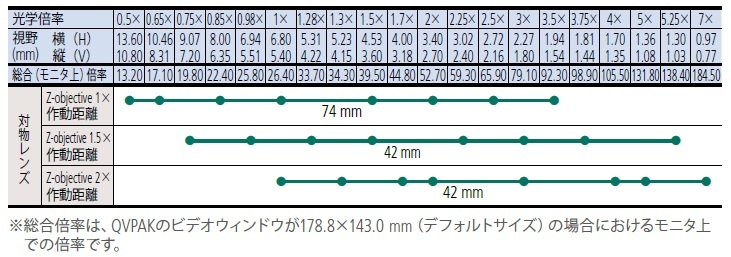

74 mmの作動距離で衝突の不安を和らげ、測定ワークや治具設計の自由度が広がり安心して測定できます。（対物レンズZ-Objective 1×装着時）
仕様
| 符号 | QV-L202Z1L-D | QV-L404Z1L-D | QVT1-L202Z1L-D | QVT1-L404Z1L-D |
|---|---|---|---|---|
測定範囲(XxYxZ)(mm) |
250×200×150mm（250×200×118mm:対物レンズ Z-objective 1×使用時） |
400×400×200mm（400×400×168mm:対物レンズ Z-objective 1×使用時） |
250×200×150 (250×200×118: 対物レンズ Z-objective 1X使用時) |
400×400×200 (400×400×168: 対物レンズ Z-objective 1X使用時) |
最小表示量(µm) |
0.1 |
0.1 |
||
測定精度(E1XY軸)(um) |
（2+3L/1000） |
（2+3L/1000） |
(2+3L/1000) |
(2+3L/1000) |
測定精度(E1Z軸)(um) |
（3+5L/1000） |
（3+5L/1000） |
(3+5L/1000) |
(3+5L/1000) |
測定精度(E2XY平面)(um) |
（2.5+4L/1000） |
（2.5+4L/1000） |
(2.5+4L/1000) |
(2.5+4L/1000) |
測長ユニット |
リニアエンコーダ |
リニアエンコーダ |
リニアエンコーダ |
リニアエンコーダ |
カメラ |
CMOSカラーカメラ |
CMOSカラーカメラ |
CMOSカラーカメラ |
CMOSカラーカメラ |
観察装置 |
Zoom ユニット（8 ポジション） |
Zoom ユニット（8 ポジション） |
Zoomユニット (8ポジション) |
Zoomユニット (8ポジション) |
照明 垂直落射照明 |
白色LED |
白色LED |
白色LED |
白色LED |
照明 透過照明 |
白色LED |
白色LED |
白色LED |
白色LED |
照明 リング照明 |
4 分割固定式 白色LED |
4 分割固定式 白色LED |
4分割固定式 白色LED |
4分割固定式 白色LED |
精度保証 光学条件 |
対物レンズZ-objective 1.5x(Zoom倍率5.25x) |
対物レンズZ-objective 1.5x(Zoom倍率5.25x) |
対物レンズZ-objective 1.5x(Zoom倍率5.25x) |
対物レンズZ-objective 1.5x(Zoom倍率5.25x) |
精度保証 温度(℃) |
20±1 |
20±1 |
18~23 |
18~23 |
測定物 最大積載質量(kg) |
10 |
20 |
10 |
20 |
本体質量(設置台含む)(kg) |
155 |
324 |
155 |
324 |
載物ガラス寸法(mm) |
311 × 269 |
466×480 |
311×269 |
466×480 |
本体外観寸法(WxDxH)(mm) |
570 × 767 × 1468 |
776×1303×1529 |
570×767×1468 |
776×1303×1004 |
本体質量(kg) |
120 |
275 |
120 |
275 |
その他 |
スケール分解能:0.1㎛ CEマーキング/UKCAマーキング: |
スケール分解能:0.1㎛ CEマーキング/UKCAマーキング: |
スケール分解能:0.1 ㎛ |
スケール分解能:0.1 ㎛ |
温度補正機能 |
手動温度補正 |
手動温度補正 |
||
TP測定精度(E1XYZ軸)um |
(2.4+3L/1000) |
(2.4+3L/1000) |
||
精度保証 温度勾配(℃/m)(高さ・水平方向) |
1 |
1 |
||
精度保証 温度変化(℃/H) |
0.5/1,1/24 |
0.5/1,1/24 |
||
精度保証 振動条件 振動数10Hz以下 |
最大振幅≦2μm |
最大振幅≦2 μm |
||
精度保証 振動条件 振動数10Hz超 |
最大加速度≦0.004m/s² |
最大加速度≦0.004 m/s² |
||
電源 |
AC100~240V±10% 50/60Hz |
AC100~240V±10% 50/60Hz |
