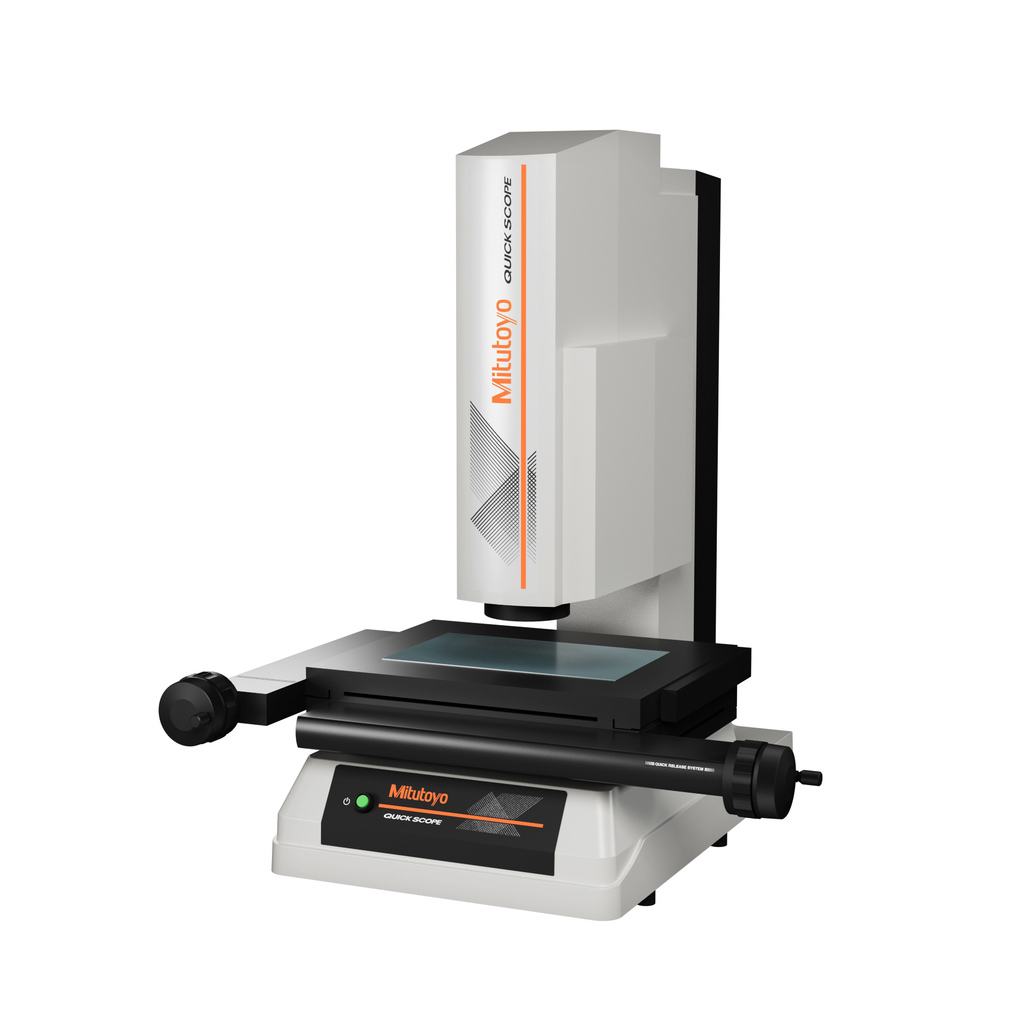

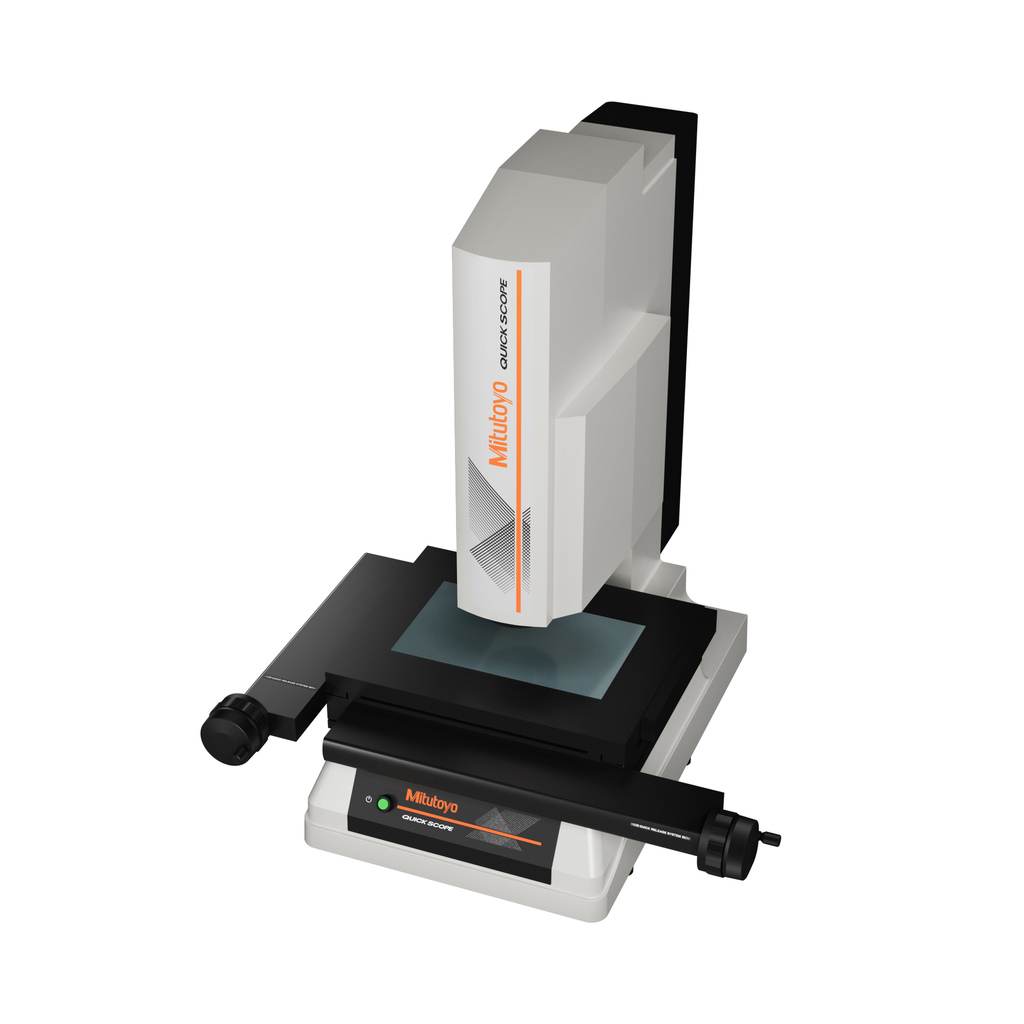

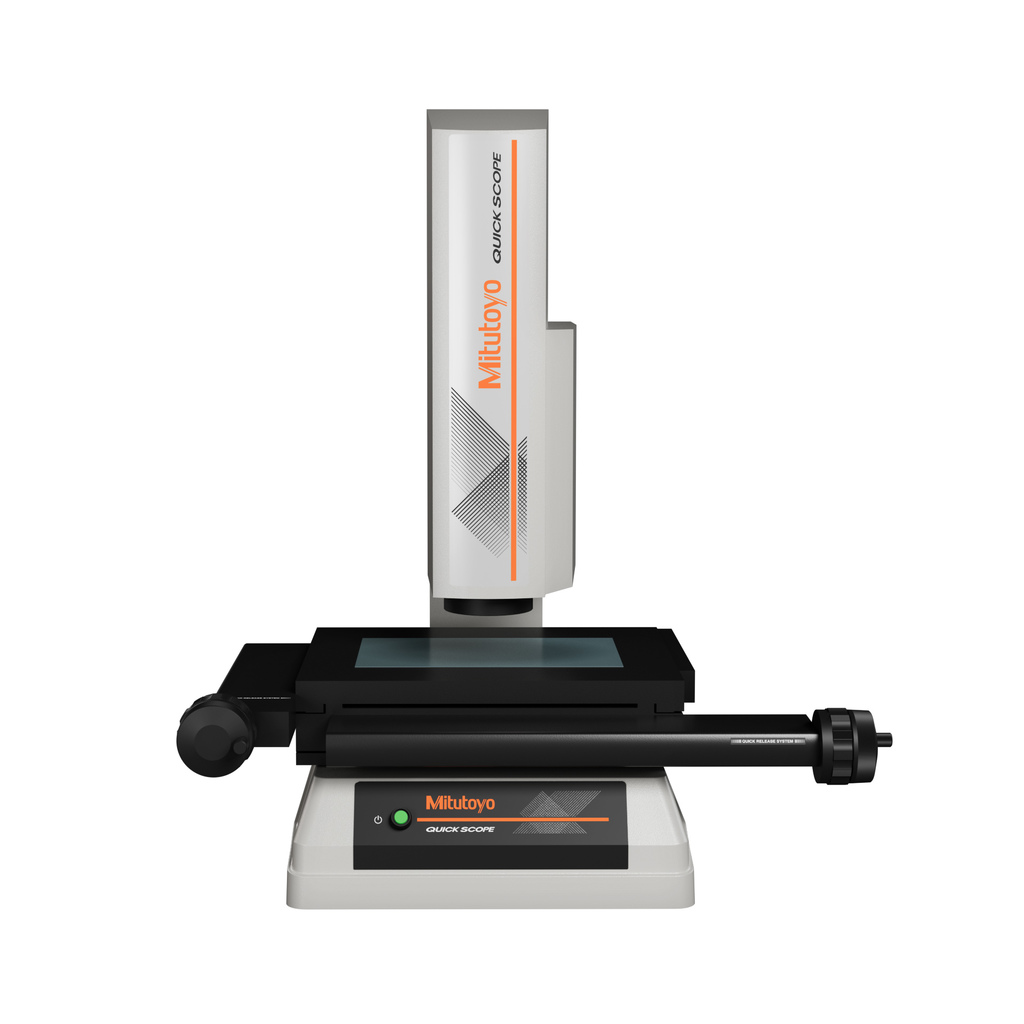

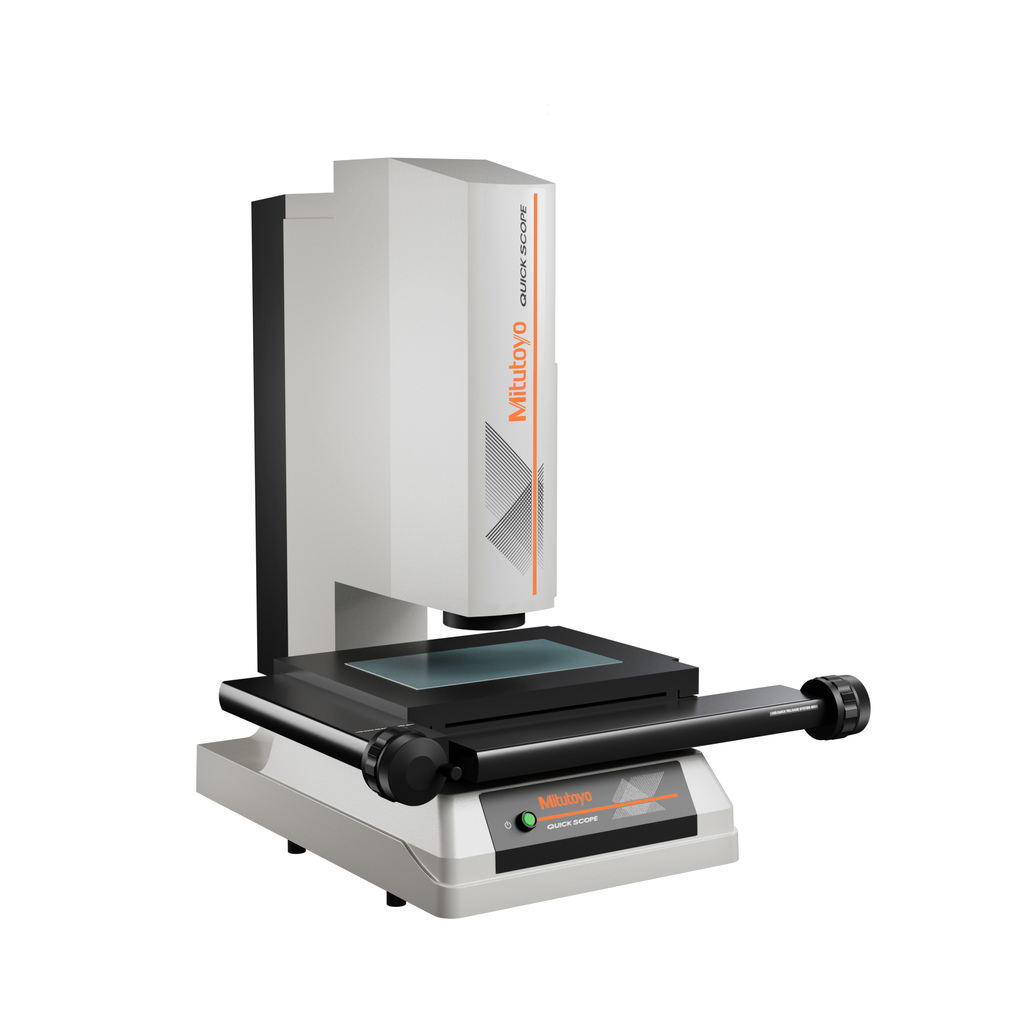

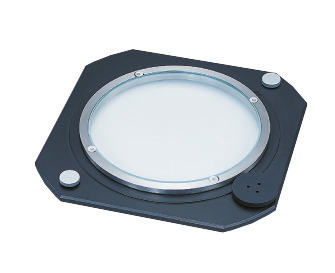

マニュアルステージ画像測定機 QUICK SCOPE
*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
商品バリエーション
商品紹介動画
新設計の対物レンズ交換可能な7倍高速ズームユニットで、広視野から微細形状まで確実に測定対象を捉えます。
主な特長
-
新設計の対物レンズ交換可能な7倍高速ズームユニットで、広視野から微細形状まで確実に測定対象を捉えます。さらにソフトウエアで4倍デジタルズームも可能です。
-
非接触のため最小限の測定物の固定で効率良く高さ測定が行えます。 レーザーによる測定装置と異なり表面の粗さに影響されにくい高さ測定ができます。
-
測定物に照射する照明の種類によって見え方は大きく変わります。 QS-Lは透過落射リング照明の切替えにより正確なエッジを捉える事ができます。
仕様
| 符号 | QS-L2010Z/AFC | QS-L3017Z/AFC | QS-L4020Z/AFC |
|---|---|---|---|
測定範囲(XxYxZ)(mm) |
200×100×150 |
300×170×150 |
400×200×150 |
最小表示量(µm) |
0.1 |
0.1 |
0.1 |
測定精度(XY軸)(um) |
（2.2+0.02L） |
（2.2+0.02L） |
（2.2+0.02L） |
測定精度(Z軸)(um) |
（4.5+0.006L） |
（4.5+0.006L） |
（4.5+0.006L） |
測長ユニット |
リニアエンコーダ |
リニアエンコーダ |
リニアエンコーダ |
観察装置 |
7倍ズーム（8段階）対物レンズ交換式 （1倍対物 0.5x - 3.5x /1.5倍対物 0.75x – 5.25x / 2倍対物 1.0x – 7.0x） |
7倍ズーム（8段階）対物レンズ交換式 （1倍対物 0.5x - 3.5x /1.5倍対物 0.75x – 5.25x / 2倍対物 1.0x – 7.0x） |
7倍ズーム（8段階）対物レンズ交換式 （1倍対物 0.5x - 3.5x /1.5倍対物 0.75x – 5.25x / 2倍対物 1.0x – 7.0x） |
照明 垂直落射照明 |
白色LED照明 |
白色LED照明 |
白色LED照明 |
照明 透過照明 |
白色LED照明 |
白色LED照明 |
白色LED照明 |
照明 リング照明 |
4分割白色LED照明 |
4分割白色LED照明 |
4分割白色LED照明 |
駆動方式(XY軸) |
マニュアル |
マニュアル |
マニュアル |
駆動方式(Z軸) |
電動,オートフォーカス機能付き |
電動,オートフォーカス機能付き |
電動,オートフォーカス機能付き |
精度保証 温度(℃) |
20±1 |
20±1 |
20±1 |
測定物 最大積載質量(kg) |
10 |
20 |
15 |
載物ガラス寸法(mm) |
250×150 |
370×240 |
450×240 |
本体外観寸法(WxDxH)(mm) |
624×711×729 |
692×857×837 |
757×867×837 |
本体質量(kg) |
70 |
160 |
167 |
その他 |
撮像素子：300万画素CMOSカラーカメラ |
撮像素子：300万画素CMOSカラーカメラ |
撮像素子：300万画素CMOSカラーカメラ |

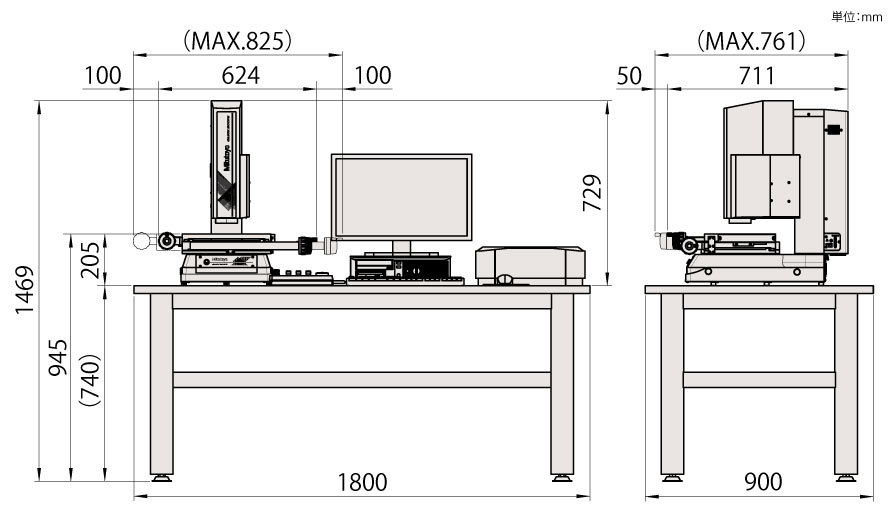

外観寸法図
