パウチ型リチウムイオン電池の外形寸法を測定したい
-
従来の課題
- パウチ型リチウムイオン電池の外形寸法を測定したい
-
ミツトヨの解決提案

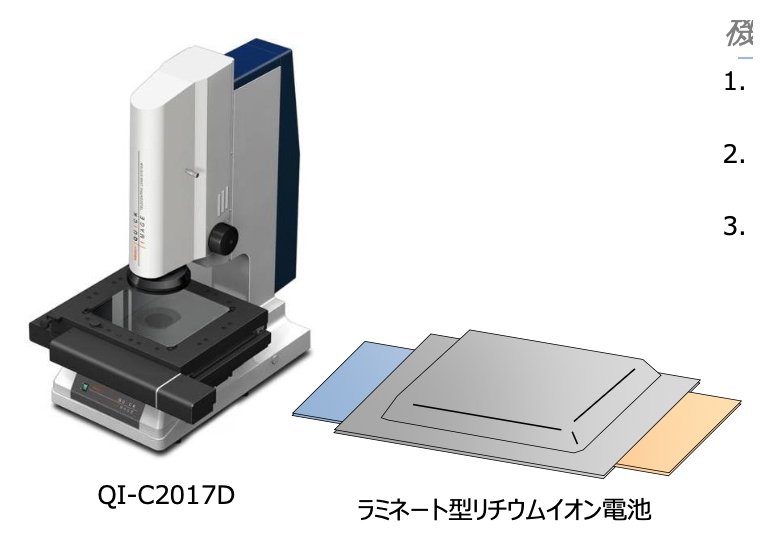

- QUICKのIMAGEのスティッチングで 精度良く外形寸法測定が可能です
-
期待される効果

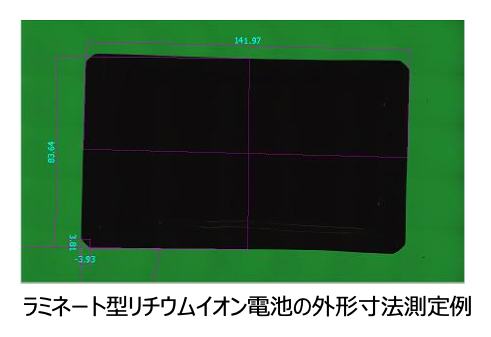

- xEVに搭載されるラミネート型(パウチ型)リチウムイオン電池の外形寸法を精度良く測定する事が可能です
機能のご紹介
- 1.電動ステージモデルを選択すれば自動スティッチングにより最大300x170mmのパウチの外形形状が測定可能です。
- 2.焦点深度が±13mmと深いため、切断面が波打っているラミネートでも精度良く測定できます。
- 3.ビデオウインドウに測定結果を出力できるため、視覚に訴えるレポートの作成が可能です。
![](/public/cms-assets/best-practices/application/article-0034/img01.jpg)
ミツトヨのストロングポイント
- 1.両側テレセントリック照明を採用しており、波打った薄膜ラミネートも高精度に測定が可能です。
