三次元測定機 測定にかかる時間を短縮したい

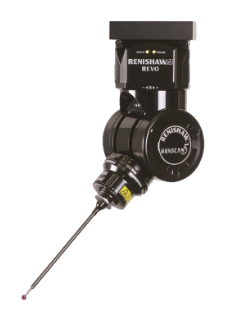

あらゆる角度にアプローチ REVOプローブ
5軸移動による高速スキャニング。
ロングスタイラスにも対応しています。
![](/public/cms-assets/best-practices/application/article-0033/img01.jpg)
5軸スキャニングによる時間短縮
- 1.5軸超高速スキャニング 最大500mm/s
3軸制御スキャニングと比較して圧倒的な速さ - 2.サンプリングレートが速い
最大4000点/秒と通常の10倍の速さ - 3.さまざまな5軸スキャニング動作

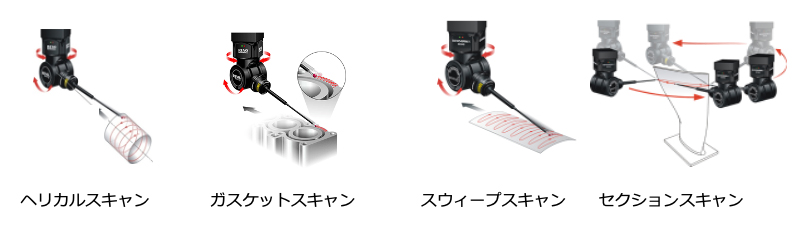

5軸の特徴を生かした高効率測定
![](/public/cms-assets/best-practices/application/article-0033/img02.jpg)
測定時間の比較例(SP25M vs REVO)
REVO | SP25M | |
---|---|---|
翼面検査(10断面)×8枚 | 約12分 | 約60分 |
エッジ部検査(2断面)×8枚 | 約4分20秒 | 約30分 |
ハブ部、フィレットR部×8枚 | 約4分20秒 | 約30分 |
(プローブキャリブレーション) | (約20分) | (約60分) |
計 (各種検査) |
約20分 | 約120分 |
REVOを使用することにより従来の測定に比べ、大幅な測定効率の向上が可能です。
この例ではREVOではSP25Mに比べ「約6分の1の時間」での測定が可能です。
