モジュール0.3の平歯車の歯形誤差を測定したい
-
従来の課題
- モジュール0.3の平歯車の歯形誤差を測定したい
-
ミツトヨの解決提案
- MiSCAN Vision Systemで微細平歯車の測定が可能です
-
期待される効果
- これまで測定が困難だった微細平歯車の解析を可能にします
- 画像ヘッドと併用により操作も簡単
機能のご紹介

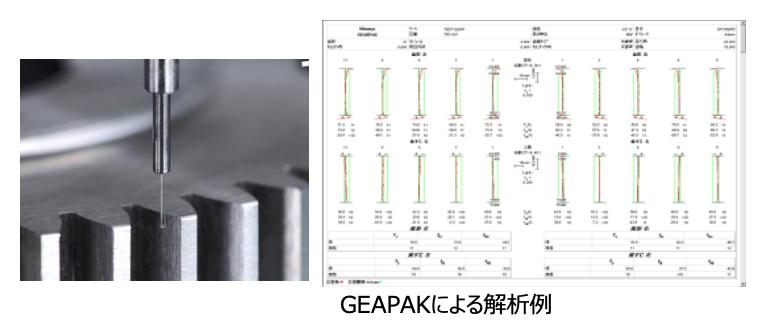

- 1.最小径Φ125μmの極小スタイラスによりモジュール0.5以下の平歯車解析が可能です。
- 2.画像ヘッドで位置決めが可能でセッティングが容易です。
- 3.歯車諸元値を入力するだけで簡単にプログラム作成から解析まで可能です。
- 4.スキャニング精度0.6μmで高精度歯車にも対応可能です。
![](/public/cms-assets/best-practices/application/article-0029/img01.jpg)
ミツトヨのストロングポイント
- 1.画像測定機をベースとしているため汎用性が高く、歯車試験機などと比べて幅広い測定に使用できます。
ご提案システム

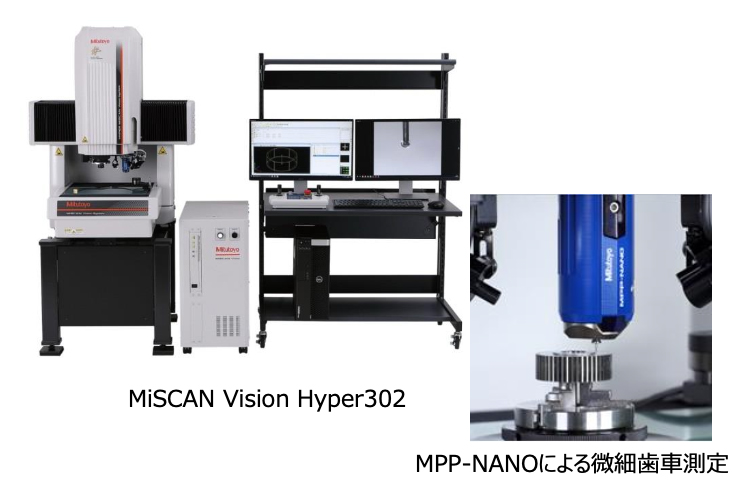

MiSCAN Vision System MVS-H302P1L-D
MPP-NANO
同上用スタイラス R125-85-20
歯車解析ソフト GEARPAK-Cylindrical
![](/cms-datalinkage-prd/public/cms-assets/best-practices/application/article-0029/img02.jpg)
