自由曲面の評価を行いたい
-
従来の課題
- 自由曲面の評価を行いたい
-
ミツトヨの解決提案
- CAT1000SでCADデータとの照合ができます
-
期待される効果
- CAT1000SでCADサーフェスとの誤差が簡単に求められます
- CNC三次元測定機ならば測定パスの生成、スキャニング測定にも対応
機能のご紹介
- 1.CADデータをMCOSMOSにインポートし、測定データと照合することが可能です。
- 2.STEP、CATIA、NX、Creo、SolidWorks、JTなどさまざまなCAD形式に対応しています。(一部オプション)
- 3.板金用の「エッジポイント測定」、任意のサーフェスを選択し測定点を自動配列する「サーフェスグリッド」など、測定をサポートするさまざまなコマンドが用意されています。

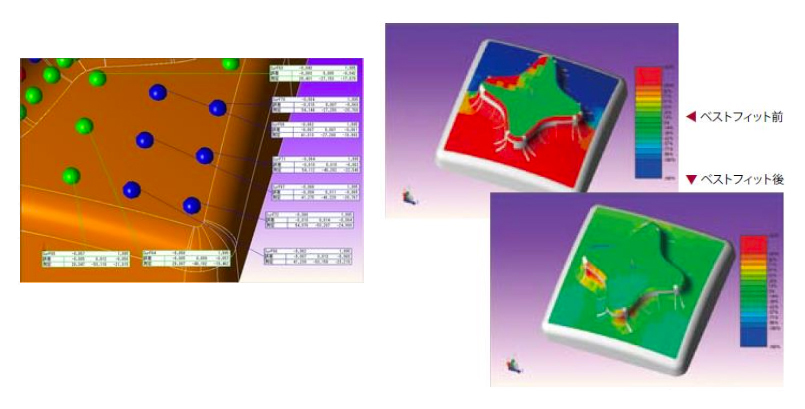

- 4.3Dベストフィットが使用可能です。
ミツトヨのストロングポイント

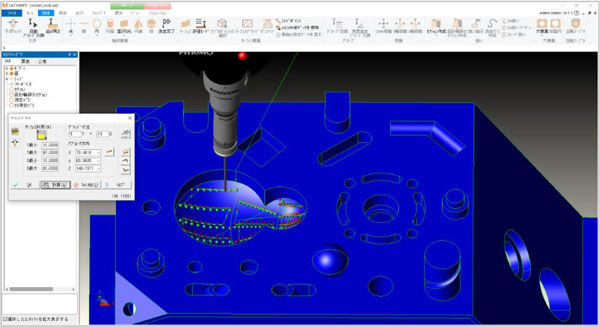

- 1.干渉チェックによる最適な測定パスが生成可能です。
