インペラ測定を高効率に行いたい

解決提案 測定ソリューション

  • 従来の課題

    • インペラ測定を高効率に行いたい

  • ミツトヨの解決提案

    • 3D高速倣い測定でリードタイム短縮を実現

  • 期待される効果

    • CAT1000により複雑な形状の倣い測定が可能です。
    • 3D設計値倣いによる高速測定が可能となり生産性向上に貢献します。

機能のご紹介

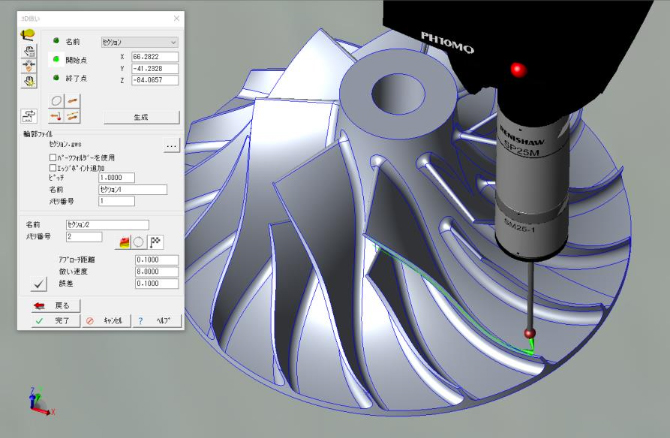

  1. 1.三次元測定機用スキャニングプローブ「SP25M」と組み合わせることにより、3D形状のスキャニング測定が可能となります。

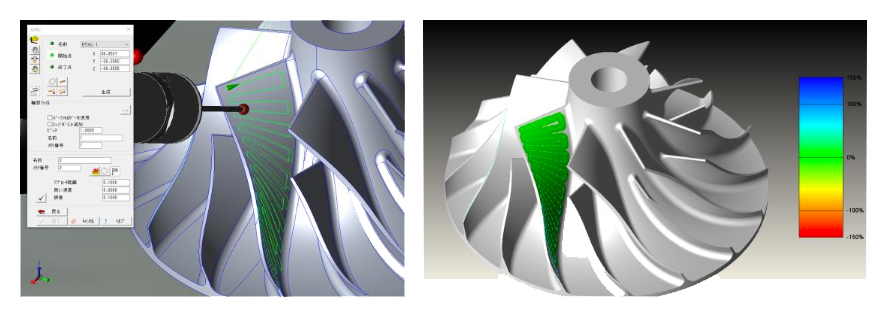

  2. 2.三次元測定機用ソフトウエア[CAT1000]と連携し、シュラウド部や翼面の測定パスを簡単に生成可能です。
  3. 3.測定後は設計値データ（3DCADデータ）との比較照合評価が可能です。
    ＊本機能を使用するには対応したファームウエアやソフトウエアが必要となります。

ミツトヨのストロングポイント

  1. 1.3D設計値倣い機能により高速測定
  2. 2.アクティブスキャン機能により設計値から大きく外れたワークでもエラーが無く測定高速追従が可能

ご提案システム

三次元測定機
CRYSTA-Apex V / STRATO-Apexなど
　プローブ 倣いプローブ SP25M
　自由曲面評価プログラム CAT1000S
