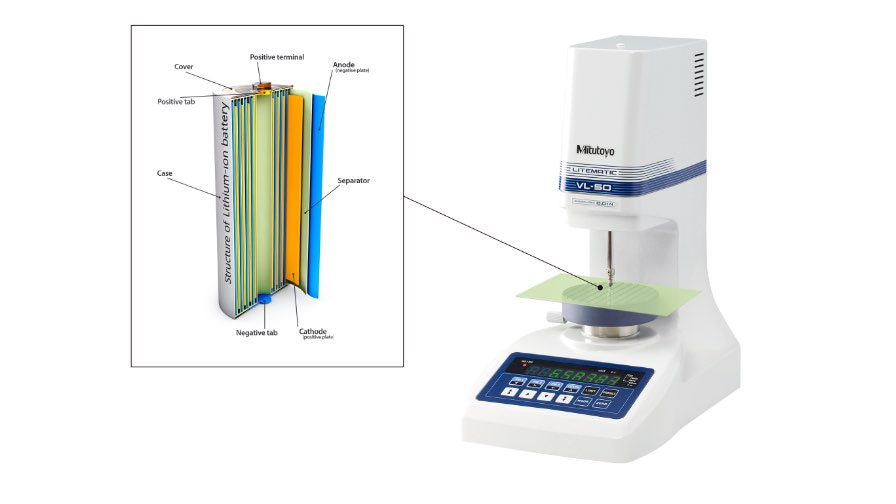

超硬球面測定子でセパレータフィルムの厚さ測定も安定かつ高精度に!
![](/images/best-practices/application/article-0009/img01.jpg)
-
従来の課題
- 製品要求精度が1µm以下に上がり、フラット測定子とベース面との平行度の調整が困難になっていた
-
ミツトヨの解決提案
- 超硬球面測定子を用いた低測定力の測定で、フィルムのような柔らかいワークの厚さも、変形を気にせず高精度に測定
-
期待される効果
- 平行度の誤差による測定値の揺らぎがなくなり、測定繰り返し精度が向上
超硬球面測定子による低測定力のフィルムの厚さ測定で、安定した高精度測定を実現
![](/public/cms-assets/best-practices/application/article-0009/img04.jpg)

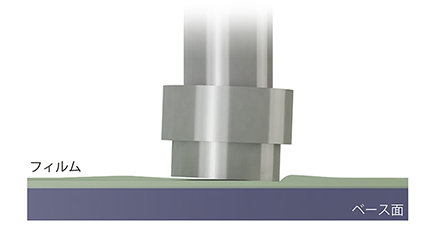

フラット測定子の場合、僅かな傾きでエッジ部がフィルムを変形させてしまい、安定した測定ができない
![](/public/cms-assets/best-practices/application/article-0009/img05.jpg)

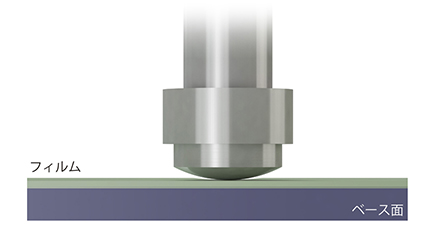

R面が緩やかな球面測定子の場合、僅かに沈み込みはあるが、常に同じ状態で接触するため安定した測定が可能
