SurfaceMeasure-Sシリーズ センサ本体

商品バリエーション

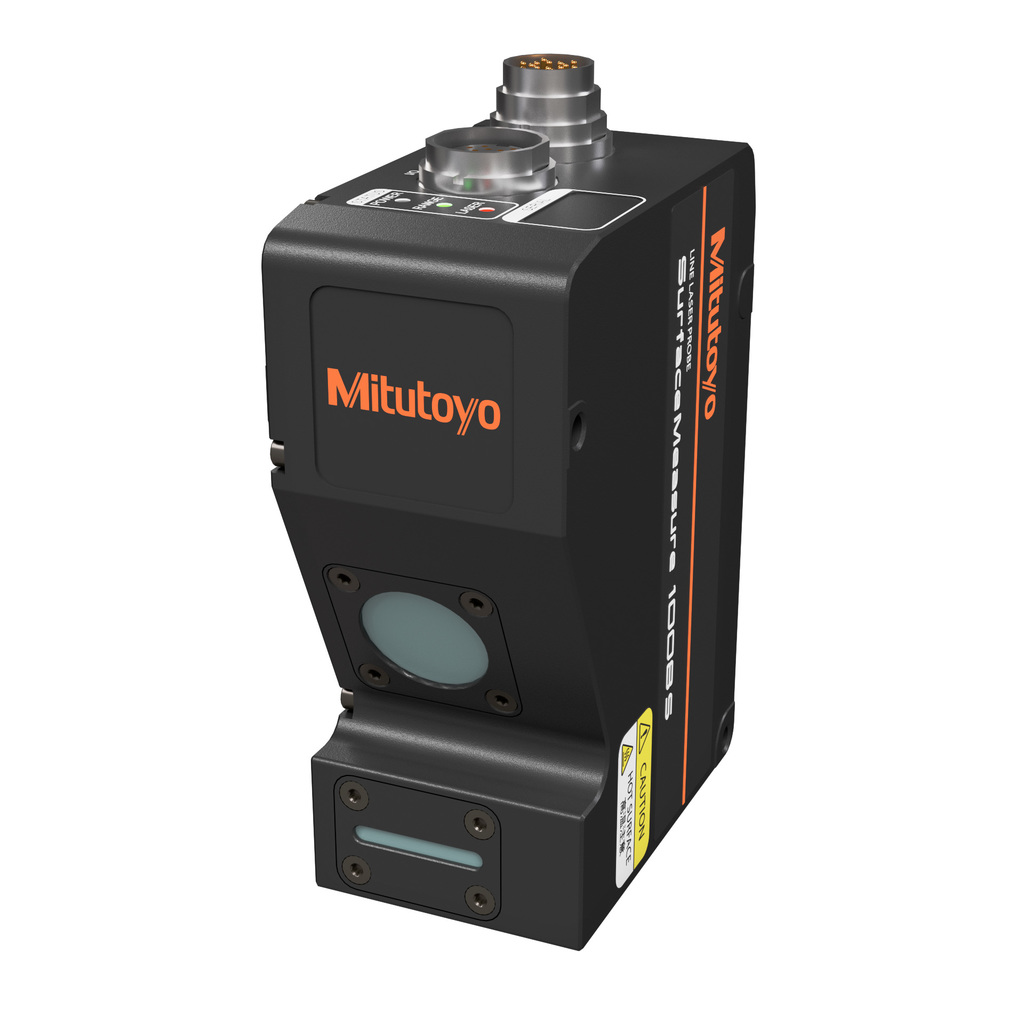

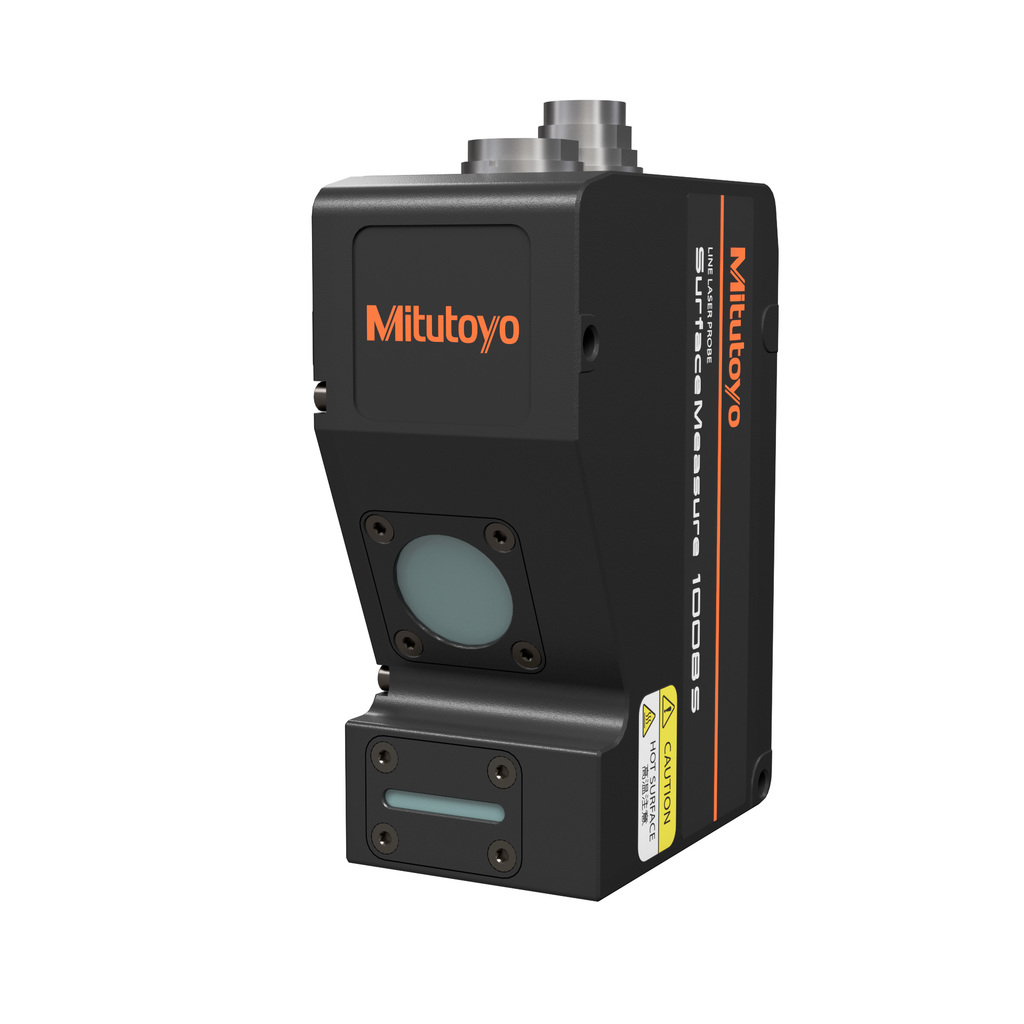

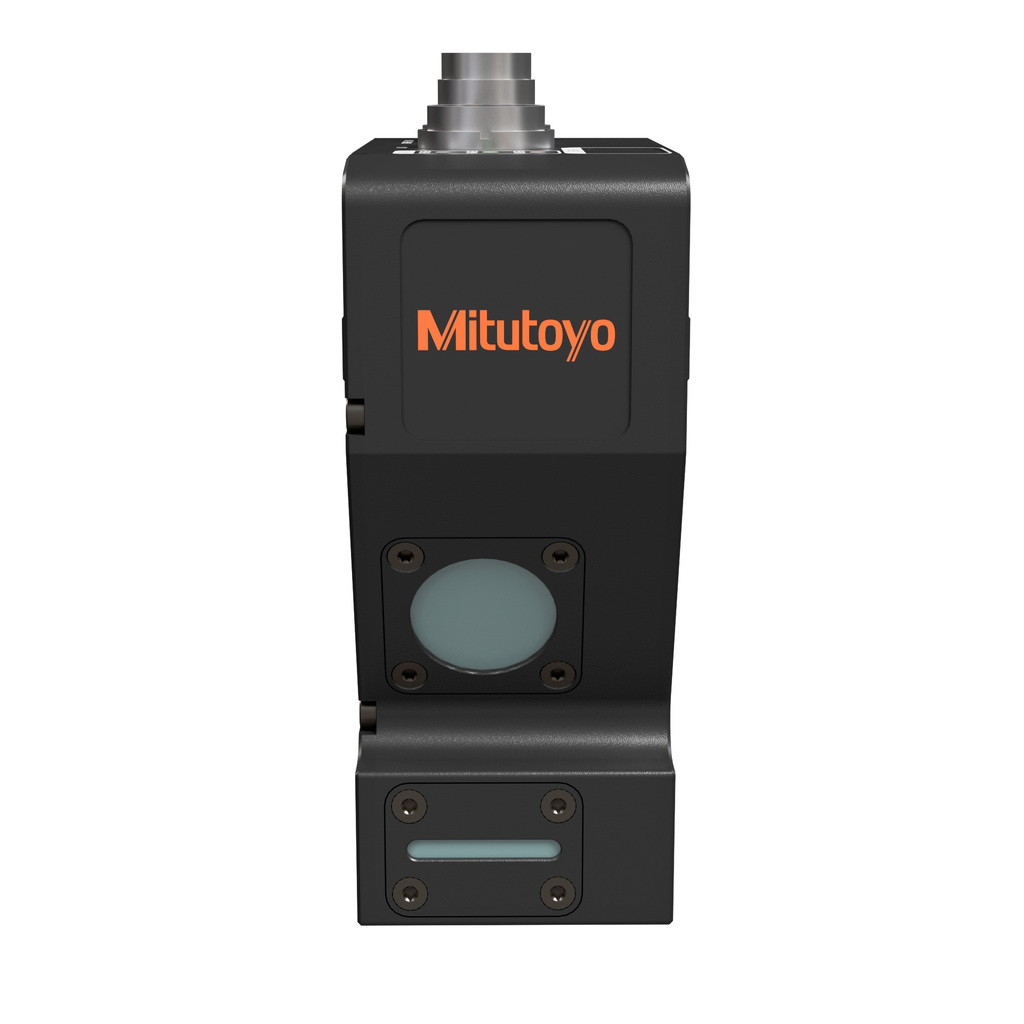

SurfaceMeasure1008S

SurfaceMeasure0303S

SurfaceMeasure2929S

主な特長

• センサ本体の精度20 μm(1σ) を保証、Z 繰り返し精度は0.5 μm。また保護等級IP67を達成。

• 測定対象物の2次元・3次元形状を高速取得（最大10 kHz のフレームレート）し、センサ本体内で合否の自動判定が可能です。

• ソフトウェアは直感的な操作ができ、センサに内蔵されている（ソフトのインストール不要）ため取付け後すぐに使用が可能。

仕様

商品名	SurfaceMeasure1008S	SurfaceMeasure0303S	SurfaceMeasure2929S
測定用レーザ 媒体	半導体レーザ	半導体レーザ	半導体レーザ
測定用レーザ 波長(nm)	405	405	405
測定用レーザ 出力(mW)	2.2	2.2	2.2
作動距離(mm)	80	60	299.5
最大測定幅(mm)	100	32.5	292
測定範囲(mm)	80	25	290
Z繰返し精度(µm)	0.5	0.4	1.2
スキャニング誤差(1σ)(µm)	20	9	65
フレームレート	Max.10kHz	Max. 10 kHz	Max. 10 kHz
保護等級	IP67	IP67	IP67
レーザクラス IEC/JIS	CLASS 2	CLASS 2	CLASS 2
保存環境温度範囲(℃)	-30~70	-30~70	-30~70
保存環境湿度範囲(非結露)(%RH)	20~95	20~95	20~95
使用環境温度範囲(℃)	0~40	0~40	0~40
使用環境湿度範囲(非結露)(%RH)	20~80	20~80	20~80
質量(g)	650	650	1480
最大消費電力(W)	15	15	15
その他	電源定格：24~48 VDC	電源定格：24~48 VDC	電源定格：24~48 VDC

ご注意事項

スキャニング誤差（1σ）において、
精度検査環境：温度20 ℃ ± 1 ℃、湿度50 %RH ± 10 %RH
測定対象物：検査用指定基準球（ф25 mm）
検査方法：ミツトヨ指定の検査方法による。
使用環境，保管環境は、精度保証環境とは異なります。

水滴や粉塵が光路上に付着した場合、測定精度が低下する恐れがあります。
