測定結果からCAE解析をしたい
-
従来の課題
- 測定結果からCAE解析をしたい
-
ミツトヨの解決提案
- ラインレーザの測定データからリバースエンジニアリングにより各種CAE解析が可能となります
-
期待される効果

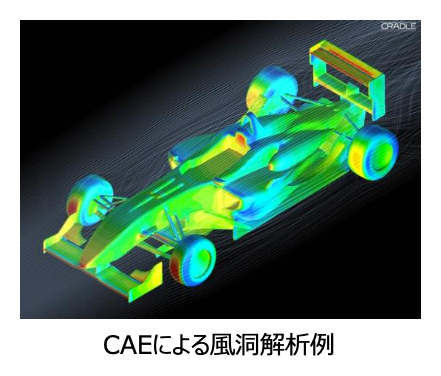

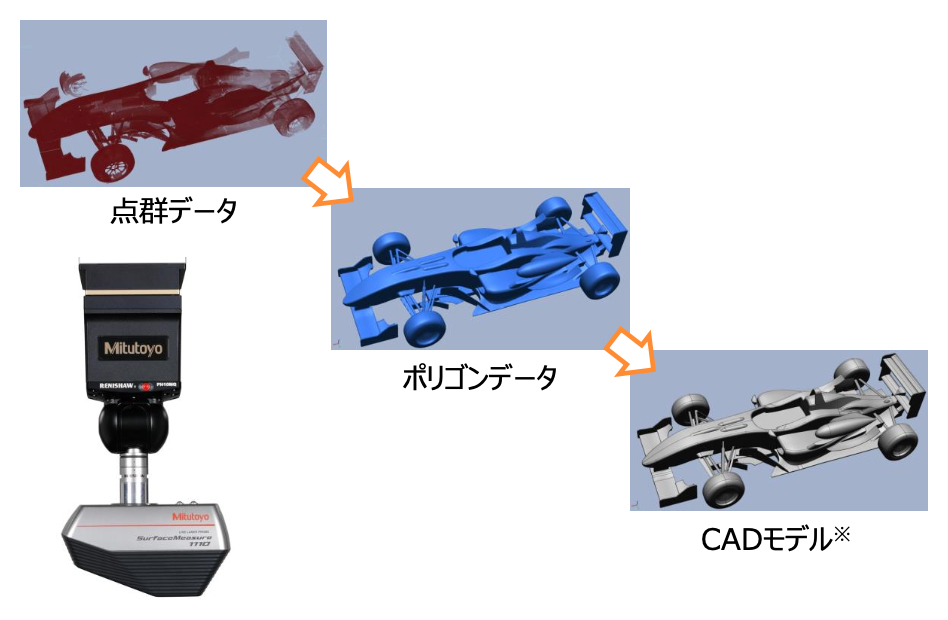

- 点群データからCADデータを作成し各種CAEソフトへ転送可能です。(リバースエンジニアリング)
- 実験設備が無くてもCAE解析が可能となりコスト削減に貢献。
機能のご紹介
- 1.高速スキャニング。データ取得速度は、最大300,000点/秒。
- 2.点群データからモデリング、構造/流体解析、造型機へのデータ転送などデジタルエンジニアリング用のツールとして活用できます。
ミツトヨのストロングポイント
- 1.レーザ強度自動調整機能により光沢物もスプレーレスで測定可能。
ご提案システム
CNC三次元測定機
CRYSTA-Apex V / STRATO-Apexなど
ラインレーザプローブ SurfaceMeasure シリーズ
ソフト MSURF
※CADモデル生成には別途リバース用ソフトが必要となります
