三次元測定機 複雑な測定物を素早く測定したい
あらゆる角度にアプローチ PH20プローブ
無段階測定ヘッドで任意の角度に姿勢変更可能です。
- 1.複雑な測定物への対応
5軸加工機の普及により、加工物が複雑化している - 2.測定時間の短縮
生産量の増加、全数検査への対応等 - 3.測定段取り時間の短縮
測定プログラミングの負担軽減
![](/public/cms-assets/best-practices/application/article-0032/img01.jpg)

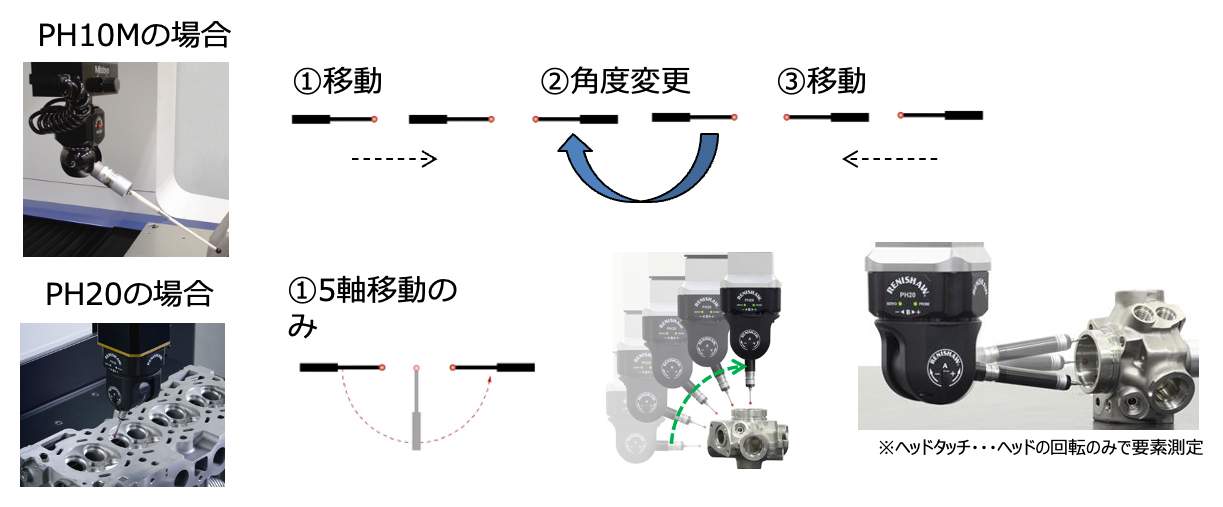

5軸移動による時間短縮
![](/public/cms-assets/best-practices/application/article-0032/img02.jpg)

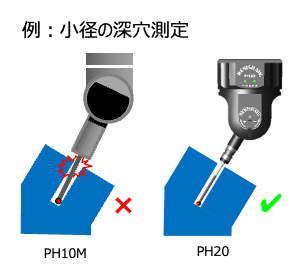

7.5°ピッチの限界
従来のプローブヘッドの角度ピッチでは対応できない場合がある
![](/public/cms-assets/best-practices/application/article-0032/img03.jpg)
![]() PH10M |
![]() PH20 |
|
---|---|---|
回転角度ピッチ | 7.5° | 0.08秒 |
可動範囲 (垂直方向) |
0 ~ 105° | ±115° |
可動範囲 (水平方向) |
±180° | ∞(無限) |
ヘッドタッチ・5軸移動により高速・高効率で測定ができ、測定効率が最大40%向上します。(PH10MQで測定した場合との比較)
