複雑な形状の薄物ワークの厚みを測定したい
-
従来の課題
- 複雑な形状の薄物ワークの厚みを測定したい
-
ミツトヨの解決提案
- FTA-C4000 上下連続・低測定力測定で測定困難を可能にします
-
期待される効果

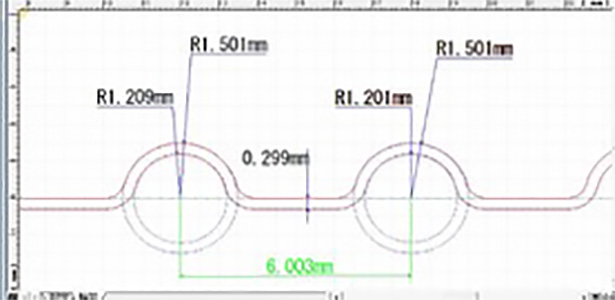

- 上下面連続測定機能により製品の厚みの変化を計測できます
- 低測定力測定により測定困難を可能にします
セパレータを変形させることなく測定したいお客様にオススメ!
機能のご紹介

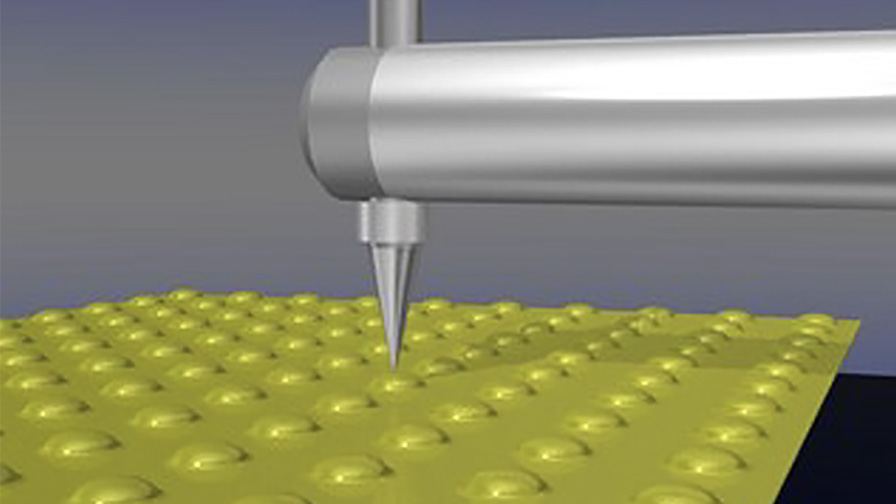

- 1.上下面連続測定機能搭載
- 2.ソフトウェアによる測定力コントロール 10〜50mN可変(5段階)
- 3.安全装置内蔵ケーブルレス60mmストローク 検出器搭載
- 4.自動測定を可能にする、ソフトウェアFormtracepakを標準装備
- 5.測定範囲 / X: 100mm / Z: 60mm
- 6.指示精度 X : ±(0.8+0.01L)um / Z1: ±(0.8+|2H|/100)um
![](/public/cms-assets/best-practices/application/article-0018/img03.jpg)
![](/cms-datalinkage-prd/public/cms-assets/best-practices/application/article-0018/img05.jpg)
ミツトヨのストロングポイント
- 1.高精度を長く維持するためのX軸セラミックガイド
- 2.上下一括校正キットによるスタイラス先端位置自動校正と自動補正
ご提案システム

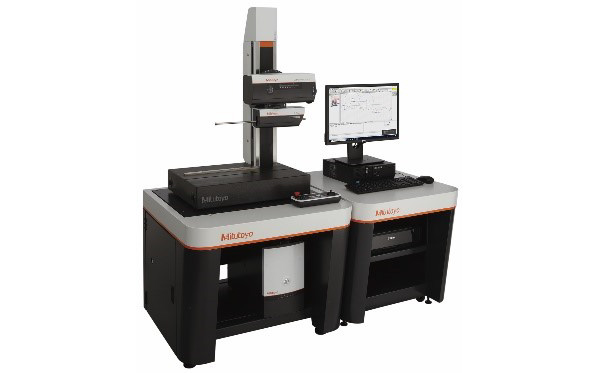

FTA-C4000シリーズ
FORMTRACEPAKシステム
十字動テーブル
両締式回転万力台
![](/cms-datalinkage-prd/public/cms-assets/best-practices/application/article-0018/img04.jpg)
